【国家标准(GB)】 抗静电环形V带导电性规定值和试验方法

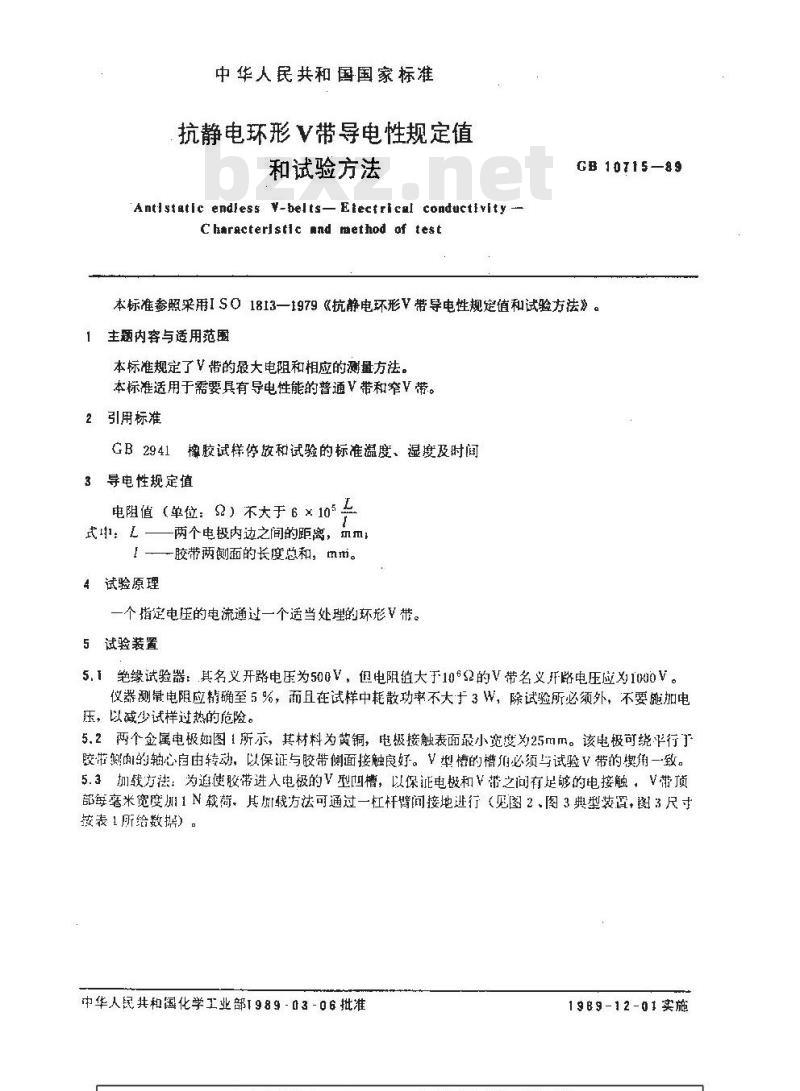

中华人民共和国国家标准
抗静电环形V带导电性规定值
和试验方法
Antistatic endfessV-belts-Etectrical conductivityCharacteristic and method of testGB 10715—89
本标准参照采用ISO1813—1979《抗静电环形V带导电性规定值和试验方法》。主题内容与适用范团
本标准规定了V带的最大电阻和相应的测量方法。本标准适用于需要具有导电性能的普通V带和窄V带。2引用标准
GB2941橡胶试样停放和试验的标准温度、湿度及时间3导电性规定值
电阻值（单位：）不大于６×10°式：L—两个电极内边之间的距离，mm1——胶带两侧面的长度总和，mmi。试验原理
一个指定电压的电流通过一个适当处理的环形V带。5试验装置
5.1绝缘试验器：.其名义开路电压为500V，但电阻值大于10%2的V带名义开路电压应×1000V。仪器测量电阻应精确至5%，而且在试样中耗散功率不大于3W，除试验所必须外，不要施加电压，以减少试样过热的危险。
5.2两个金属电极如图1所示，其材料为黄铜，电极接触表面最小宽度为25m㎡。该电极可绕平行丁胶带侧而的轴心自由转动，以保证与胶带侧面接触良好。√型槽的槽而必须与试验√带的楔角一致。5.3加载方法：为通使胶带进电极的V型凹槽，以保证电极和√帮之间有足够的电接融，V带顶部每毫米宽度加1N载荷、其载方法可通过一杠杆间接地进行（见图2、图3典型装置，图3尺寸按表1所给数据）。
中华人民共和国化学工业部1989-03-06批准19B9-12-01实施
GB1071589

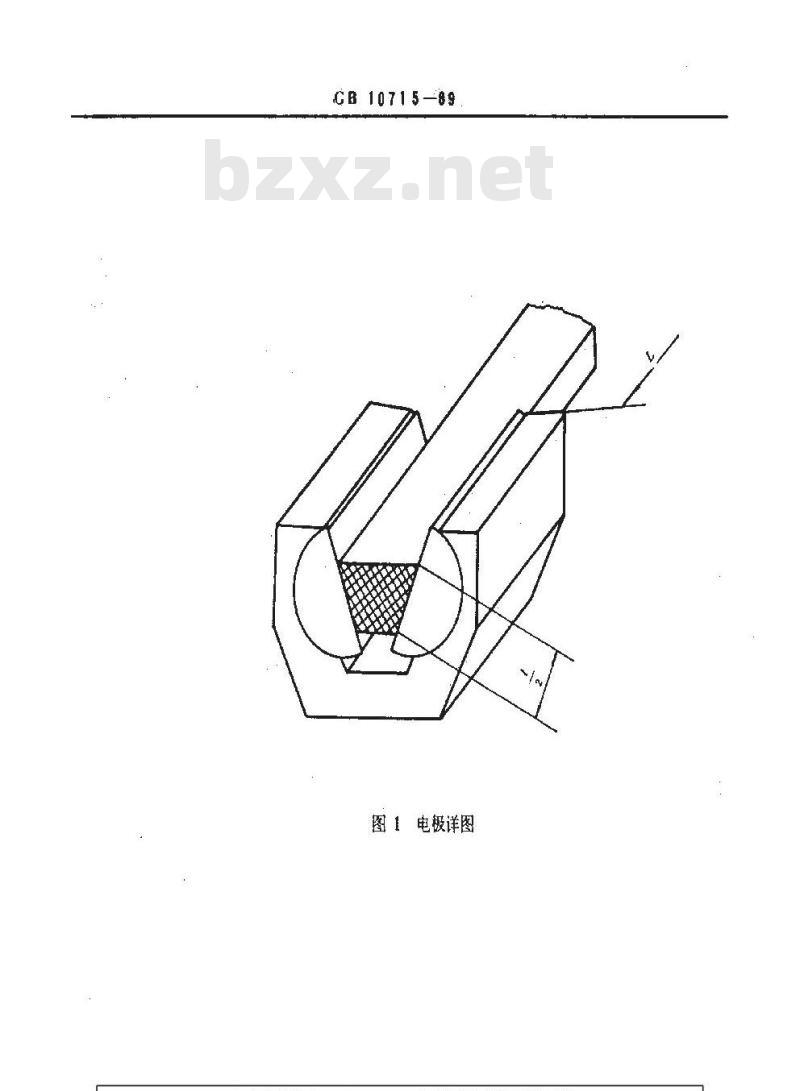

图1电极详图
GB10715—89
SPZspO

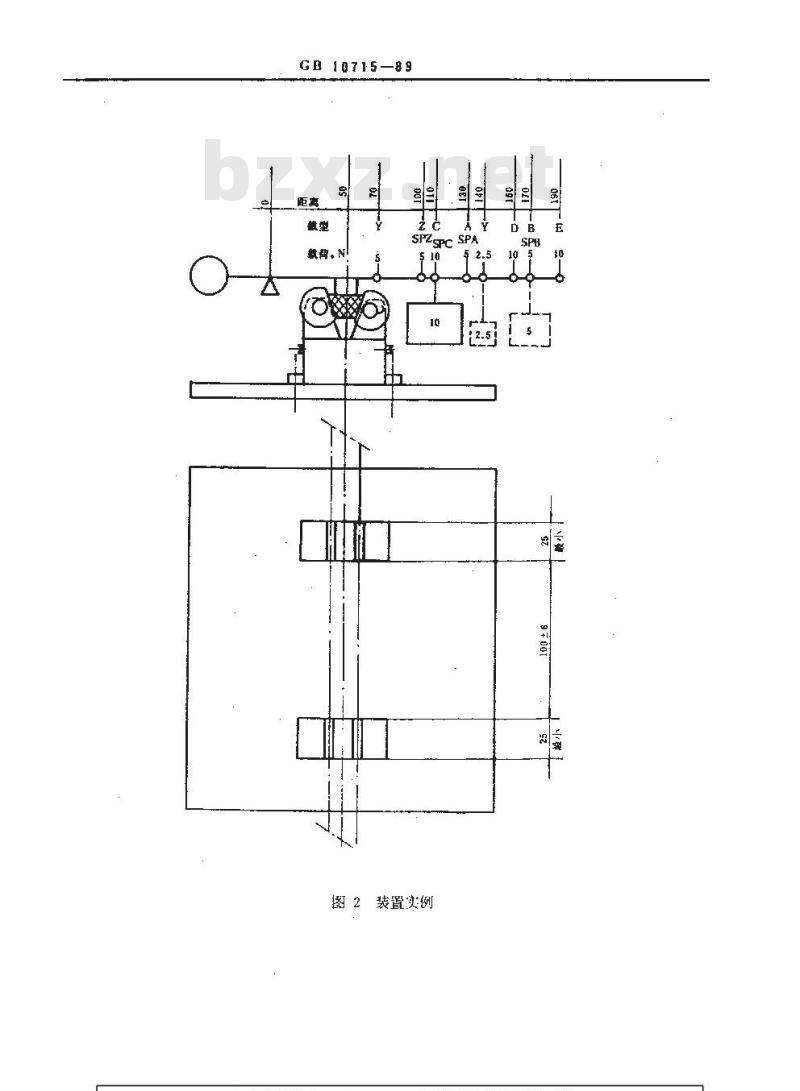

图2装置实例
GB 10T15

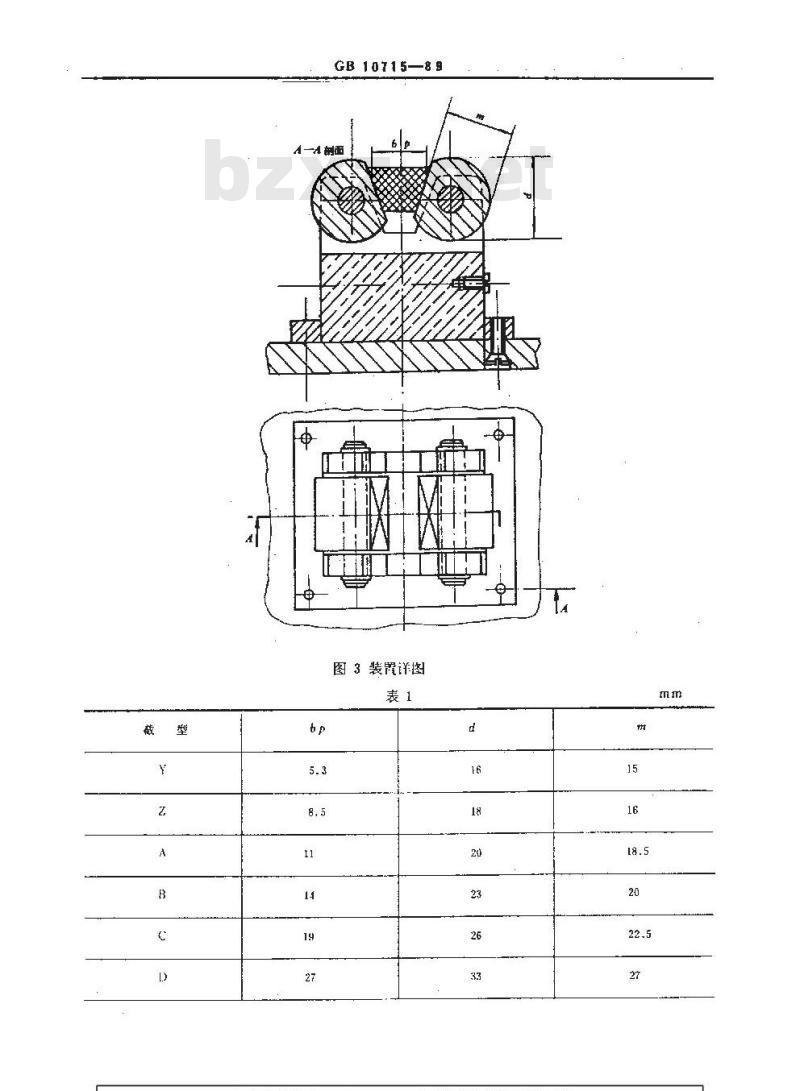

图3装置详图
9N(3V)
15N(5V)
25N (B V)

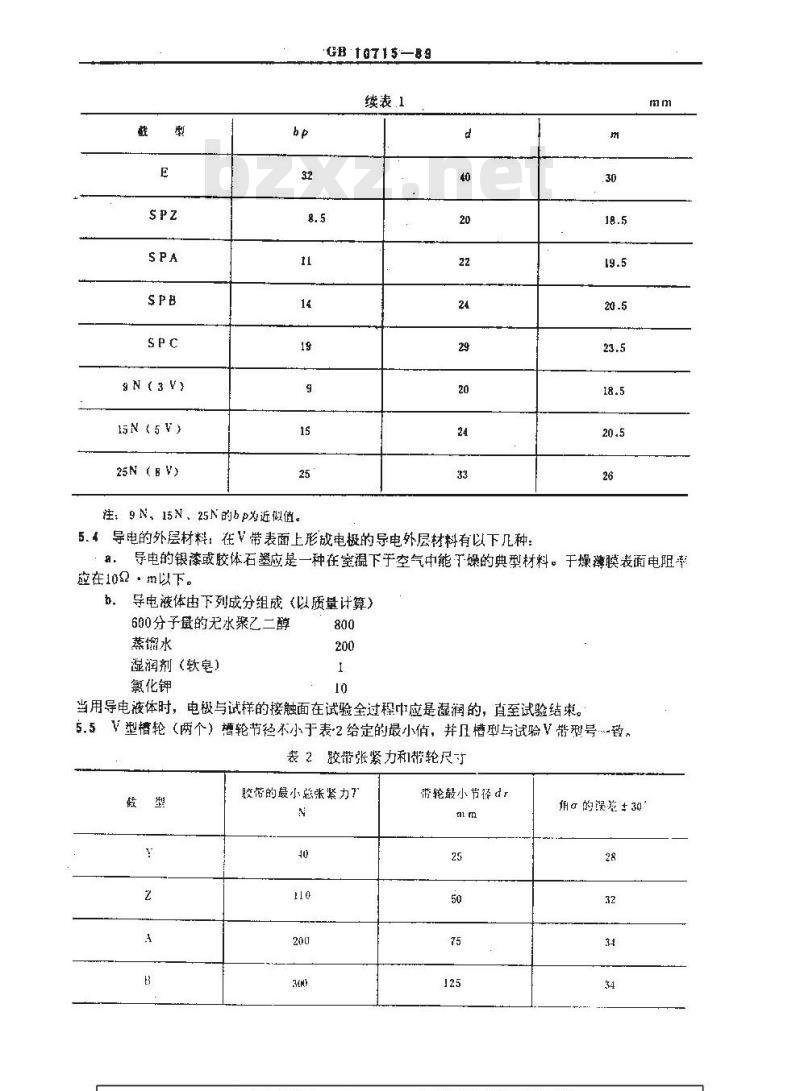

GB10715-89
注：9N15N、25N的bp为近似值。d
5.4导电的外层材料：在V带表面上形战电极的导电外层材料有以下几种：导电的银漆或胶体石墨应是一种在室湿下于空气中能工燥的典型材料。于燥薄膜表面电阻率应在102·m以下。
导电液体由下列成分组成（以质量计算）600分子的无水聚乙二醇
蒸馏水
湿润剂（软皂）
氟化钾
当用导电液体时，电极与试样的接触面在试验全过程中应是湿润的，直至试验结束。5.5V型槽轮（两个）槽轮节径不小于表-2给定的最小佰，并且槽型与试验V带型号-致。表2胶蒂张紧力和帮轮尺寸
胶节的最小总张紧力7
带轮小节径d
的误#30
！试验条件
GB10715-88
试验在温度为23±2C和相对湿度为65%±5%的条件（符合GB 2941）下进行。B试验程序
截净电极，V带在非张紧状态下，把电极加在有涂层的接触面上，在施加电极和试验过程中，务必不使V带表面变形，为确保V带与√型槽间有足够的电接触，要在每个电极处，对带顶每塞米宽度上施加1N载荷。
测量V带二电极内边之间的距离L和两个侧面长度！。注意不要对着试验表面呼吸，因为任何水分的凝结都会影响试验结果。
在施加电压5 ±1s以后，测量电阻值，所加电压应不少于40V。试验结果表达
9.1试验次数
沿√带全长每隔一段距离进行一次试验，试验不少于五次，如果V带太短，试验次数可适当减少。9.2试验结果计算
取五次测量值的算术平均值作为该V带的电阻，以下述公式计算电阻（单位：）的极限值：L
R= 6 × 10
每个测定值不得大于按上式算出的导电性规定值。10试验报告
试验报告应包括下列内容：
试验V带的品种、规格;
试验室温度和相对湿度免费标准bzxz.net
试验结果：
d、试验口期；
试验者。
附加说明：
本标准由青岛橡胶工业研究所归口。本标准由上海胶带厂负责起草。本标准主要起草人郑凝。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
