【纺织行业标准(FZ)】 普通络筒机用控制箱

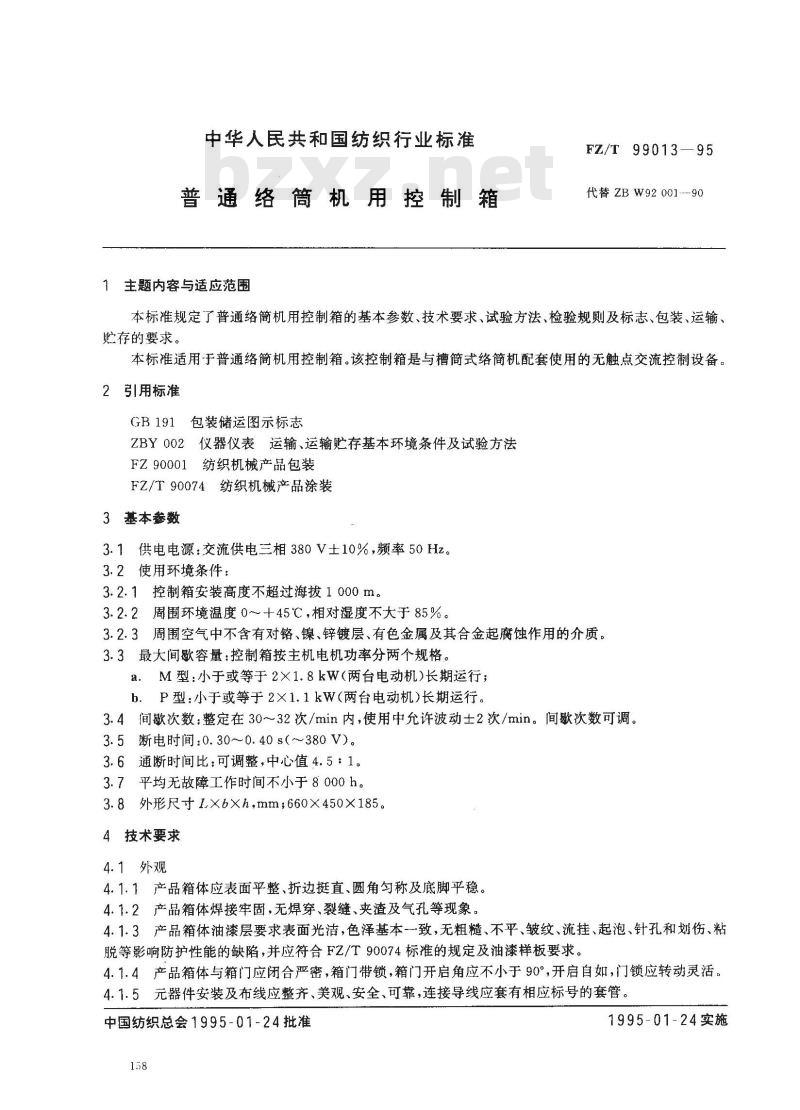

中华人民共和国纺织行业标准
普通络筒机用控制箱
1主题内容与适应范围
FZ/T 99013—95
代替ZBW92001---90
本标准规定了普通络筒机用控制箱的基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。
本标准适用于普通络简机用控制箱。该控制箱是与槽简式络简机配套使用的无触点交流控制设备。2引用标准
GB 191
包装储运图示标志
ZBY002仪器仪表运输、运输贮存基本环境条件及试验方法FZ90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
3基本参数
3.1供电电源：交流供电三相380V士10%，频率50Hz。3.2使用环境条件：
3.2.1控制箱安装高度不超过海拔1000m。3.2.2周围环境温度0~～+45℃，相对湿度不大于85%。3.2.3周围空气中不含有对铬、镍、锌镀层、有色金属及其合金起腐蚀作用的介质。3.3最大间歇容量：控制箱按主机电机功率分两个规格，a．M型：小于或等于2×1.8kW（两台电动机)长期运行；b．P型：小于或等于2×1.1kW(两台电动机)长期运行。3.4间歇次数：整定在30～32次/min内，使用中允许波动士2次/min。间歇次数可调。3.5断电时间：0.30～0.40s（～380V）。3.6通断时间比：可调整，中心值4.5：1。3.7平均无故障工作时间不小于8000h。3.8外形尺寸LXbXh,mm;660X450X185。4技术要求
4.1　外观　
4.1.1产品箱体应表面平整、折边挺直、圆角匀称及底脚平稳。4.1.2产品箱体焊接牢固，无焊穿、裂缝、夹渣及气孔等现象。4.1.3产品箱体油漆层要求表面光洁，色泽基本一致，无粗糙、不平、皱纹、流挂、起泡、针孔和划伤、粘脱等影响防护性能的缺陷，并应符合FZ/T90074标准的规定及油漆样板要求。4.1.4产品箱体与箱门应闭合严密，箱门带锁，箱门开启角应不小于90°，开启自如，门锁应转动灵活4.1.5元器件安装及布线应整齐、美观、安全、可靠，连接导线应套有相应标号的套管。中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T 99013-95

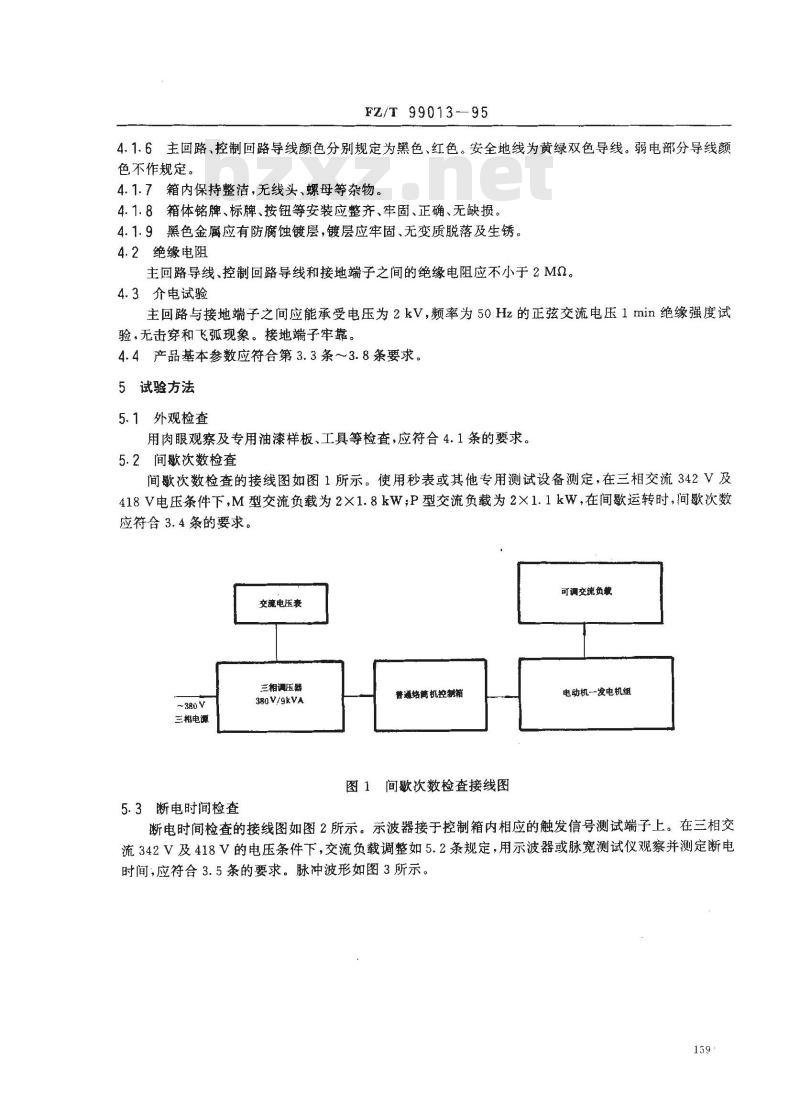

4.1.6主回路、控制回路导线颜色分别规定为黑色、红色。安全地线为黄绿双色导线。弱电部分导线颜色不作规定。
4.1.7箱内保持整洁，无线头、螺母等杂物。4.1.8箱体铭牌、标牌、按钮等安装应整齐、牢固、正确、无缺损。4.1.9黑色金属应有防腐蚀镀层，镀层应牢固、无变质脱落及生锈。4.2绝缘电阻
主回路导线、控制回路导线和接地端子之间的绝缘电阻应不小于2MQ。4.3介电试验
主回路与接地端子之间应能承受电压为2kV，频率为50Hz的正弦交流电压1min绝缘强度试验，无击穿和飞弧现象。接地端子牢靠。4.4产品基本参数应符合第3.3条～3.8条要求。5试验方法
5.1外观检查
用肉眼观察及专用油漆样板、工具等检查，应符合4.1条的要求。5.2间歇次数检查
间次数检查的接线图如图1所示。使用秒表或其他专用测试设备测定，在三相交流342V及418V电压条件下，M型交流负载为2×1.8kW；P型交流负载为2×1.1kW，在间歇运转时，间歇次数应符合3.4条的要求。
交流电压表
三相调压器
~380 Vwww.bzxz.net
三相电源
380V/9kVA
普通络筒机控制箱
图1间歇次数检查接线图
可调交流负截
电动机一发电机组
5.3断电时间检查
断电时间检查的接线图如图2所示。示波器接于控制箱内相应的触发信号测试端子上。在三相交流342V及418V的电压条件下，交流负载调整如5.2条规定，用示波器或脉宽测试仪观察并测定断电时间，应符合3.5条的要求。脉冲波形如图3所示。159
~380 V
三相电摄
交流电压表
三相调压器
380V/9kVA
5.4电气间隙与爬电距离检查
FZ/T 99013-
普通络商机

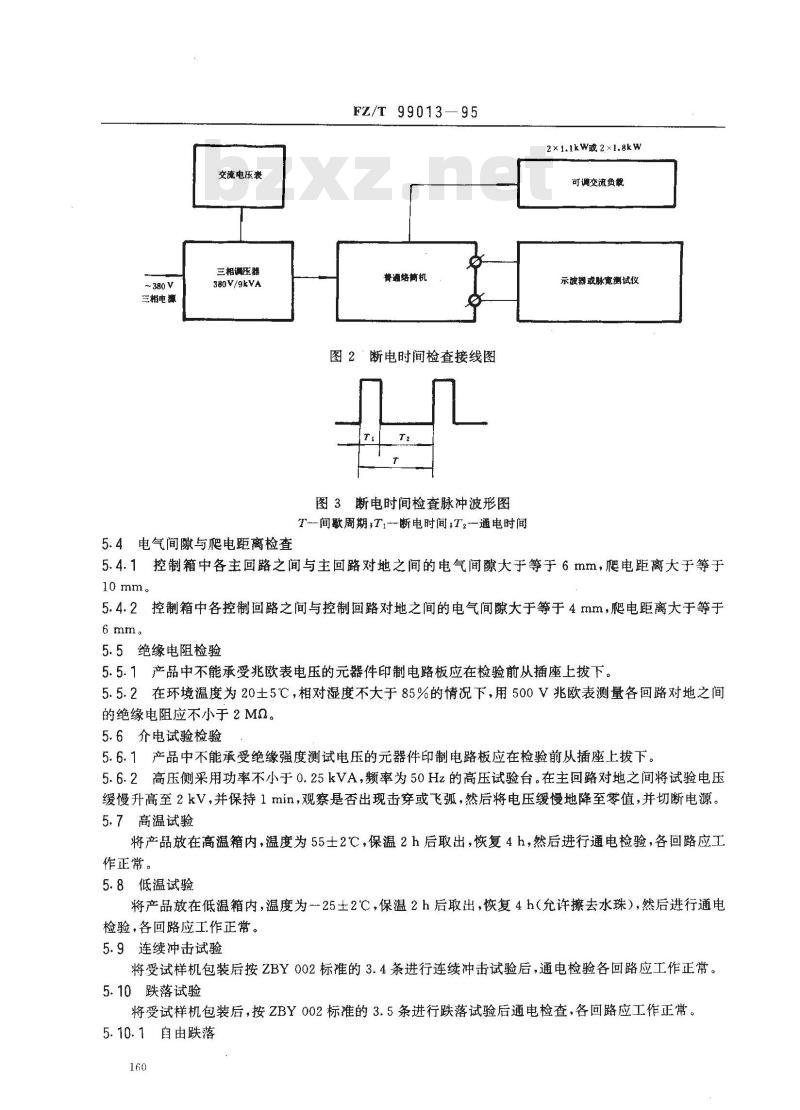

图2断电时间检查接线图
图3断电时间检查脉冲波形图
T-间歌周期;T断电时间;T2—通电时间2×1.1kW或2×1.8kW
可调交流负载
示波器或脉宽测试仪
5.4.1控制箱中各主回路之间与主回路对地之间的电气间隙大于等于6mm，爬电距离大于等于10 mm。
5.4.2控制箱中各控制回路之间与控制回路对地之间的电气间隙大于等于4mm，爬电距离大于等于6 mm。
5.5绝缘电阻检验
5.5.1产品中不能承受兆欧表电压的元器件印制电路板应在检验前从插座上拔下。5.5.2在环境温度为20±5℃，相对湿度不大于85%的情况下，用500V兆欧表测量各回路对地之间的绝缘电阻应不小于2MQ。
5.6介电试验检验
5.6.1产品中不能承受绝缘强度测试电压的元器件印制电路板应在检验前从插座上拔下。5.6.2高压侧采用功率不小于0.25kVA，频率为50Hz的高压试验台。在主回路对地之间将试验电压缓慢升高至2kV，并保持1min，观察是否出现击穿或飞弧，然后将电压缓慢地降至零值，并切断电源。5.7高温试验
将产品放在高温箱内，温度为55士2℃，保温2h后取出，恢复4h，然后进行通电检验，各回路应工作正常。
5.8低温试验
将产品放在低温箱内，温度为-25±2℃，保温2h后取出，恢复4h（允许擦去水珠），然后进行通电检验，各回路应工作正常。
5.9连续冲击试验
将受试样机包装后按ZBY002标准的3.4条进行连续冲击试验后，通电检验各回路应工作正常。5.10跌落试验
将受试样机包装后，按ZBY002标准的3.5条进行跌落试验后通电检查，各回路应工作正常。5.10.1自由跌落

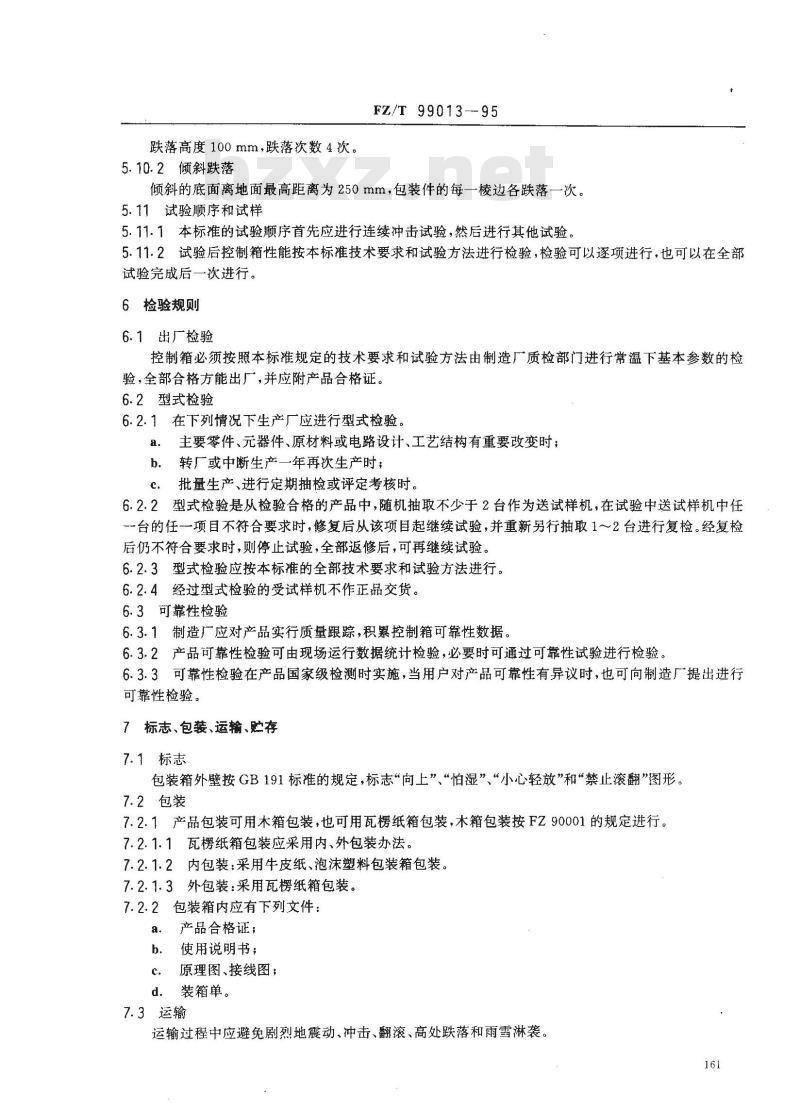

跌落高度100mm，跌落次数4次。5.10.2倾斜跌落
FZ/T99013-95
倾斜的底面离地面最高距离为250mm，包装件的每一棱边各跌落一次。5.11试验顺序和试样
5.11.1本标准的试验顺序首先应进行连续冲击试验，然后进行其他试验。5.11.2试验后控制箱性能按本标准技术要求和试验方法进行检验，检验可以逐项进行，也可以在全部试验完成后一次进行。
6检验规则
6.1出厂检验
控制箱必须按照本标准规定的技术要求和试验方法由制造厂质检部门进行常温下基本参数的检验，全部合格方能出厂，并应附产品合格证。6.2型式检验
6.2.1在下列情况下生产厂应进行型式检验。a.主要零件、元器件、原材料或电路设计、工艺结构有重要改变时；b．转广或中断生产一年再次生产时；c批量生产、进行定期抽检或评定考核时。6.2.2型式检验是从检验合格的产品中，随机抽取不少于2台作为送试样机，在试验中送试样机中任一台的任-一项目不符合要求时，修复后从该项目起继续试验，并重新另行抽取1～2台进行复检。经复检后仍不符合要求时，则停止试验，全部返修后，可再继续试验。6.2.3型式检验应按本标准的全部技术要求和试验方法进行。6.2.4经过型式检验的受试样机不作正品交货。6.3可靠性检验
6.3.1制造厂应对产品实行质量跟踪，积累控制箱可靠性数据。6.3.2产品可靠性检验可由现场运行数据统计检验，必要时可通过可靠性试验进行检验。6.3.3可靠性检验在产品国家级检测时实施，当用户对产品可靠性有异议时，也可向制造厂提出进行可靠性检验。
7标志、包装、运输、贮存
7.1标志
包装箱外壁按GB191标准的规定，标志“向上”“怕湿”“小心轻放”和“禁止滚翻”图形。7.2包装
7.2.1产品包装可用木箱包装，也可用瓦楞纸箱包装，木箱包装按FZ90001的规定进行。7.2.1.1瓦楞纸箱包装应采用内、外包装办法。7.2.1.2内包装：采用牛皮纸、泡沫塑料包装箱包装。7.2.1.3外包装：采用瓦楞纸箱包装。7.2.2包装箱内应有下列文件：
产品合格证；
使用说明书：
原理图、接线图；
装箱单。
7.3运输
运输过程中应避免剧烈地震动、冲击、翻滚、高处跌落和雨雪淋袭。161

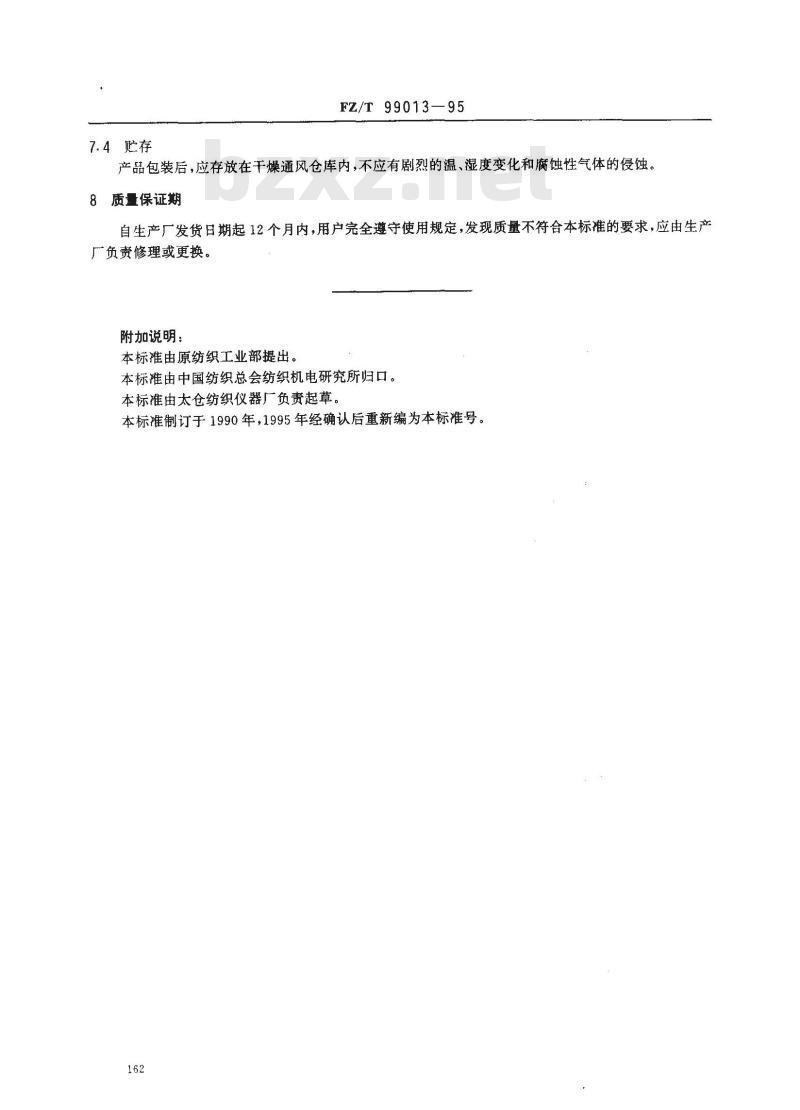

7.4贮存
FZ/T 99013—95
产品包装后，应存放在干燥通风仓库内，不应有剧烈的温、湿度变化和腐蚀性气体的侵蚀。8质量保证期
自生产厂发货日期起12个月内，用户完全遵守使用规定，发现质量不符合本标准的要求，应由生产厂负责修理或更换。
附加说明：
本标推由原纺织工业部提出。
本标推由中国纺织总会纺织机电研究所归口。本标准由太仓纺织仪器厂负责起草本标准制订于1990年，1995年经确认后重新编为本标准号。162
