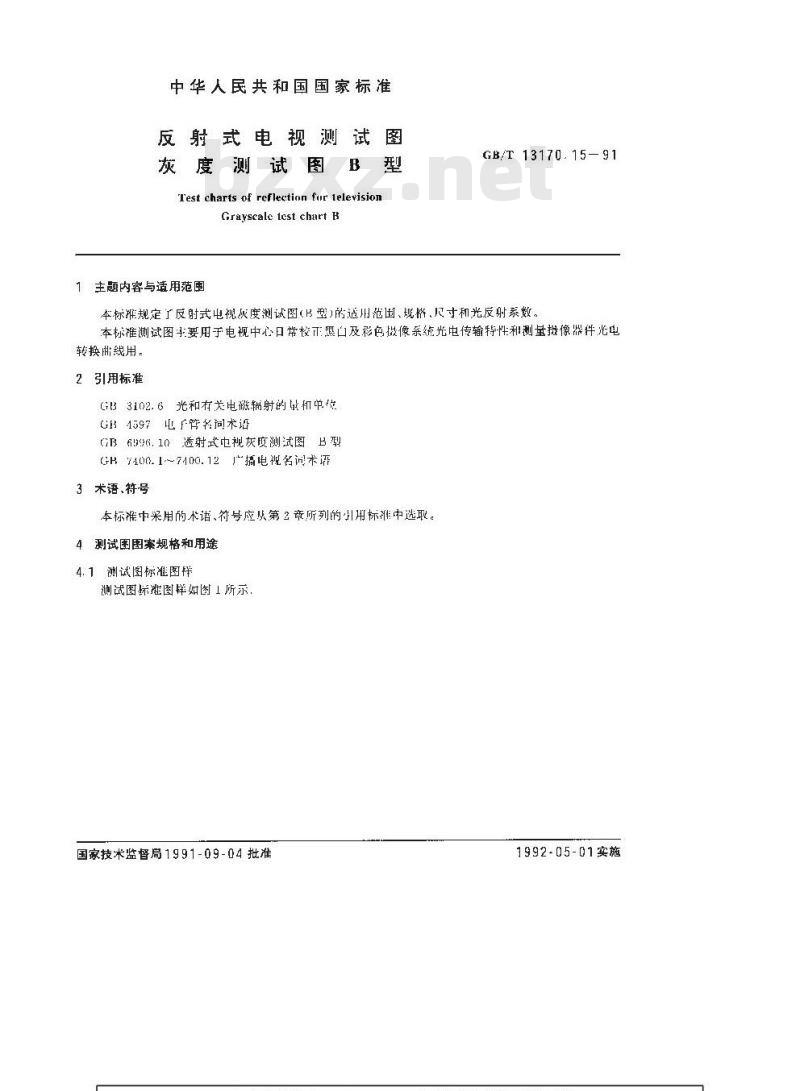

【国家标准(GB)】 反射式电视测试图 灰度测试图B型

中华人民共和国国家标准
反射式电视测试
灰度测
Test charts of reflec:tion fur lelevisionGrayscale lest chnrt H
主题内容与适用范围
GB/T 13170: 15-91
本标摊规定了反射式电视灰度测试图B型)的适用范围、现格、尺寸和光反射系数。本标准测试图主要用于电视中心口带校正黑白及彩色摄像系统光电传输特性和测量摄像器件光电转换册线用，
引用标准Www.bzxZ.net
3102.6光和有关电微辐射的或和单位GH4597电广管名词术语
GB6396.10透射式电视灰度测试图B型GH7400.1~7400.12广搞电视名询术证3术语符号
本标准中采用的术谐、符号应从第2章所列的州用标准中选取。4测试图图案规格和用途
4.1洲试图标准图样

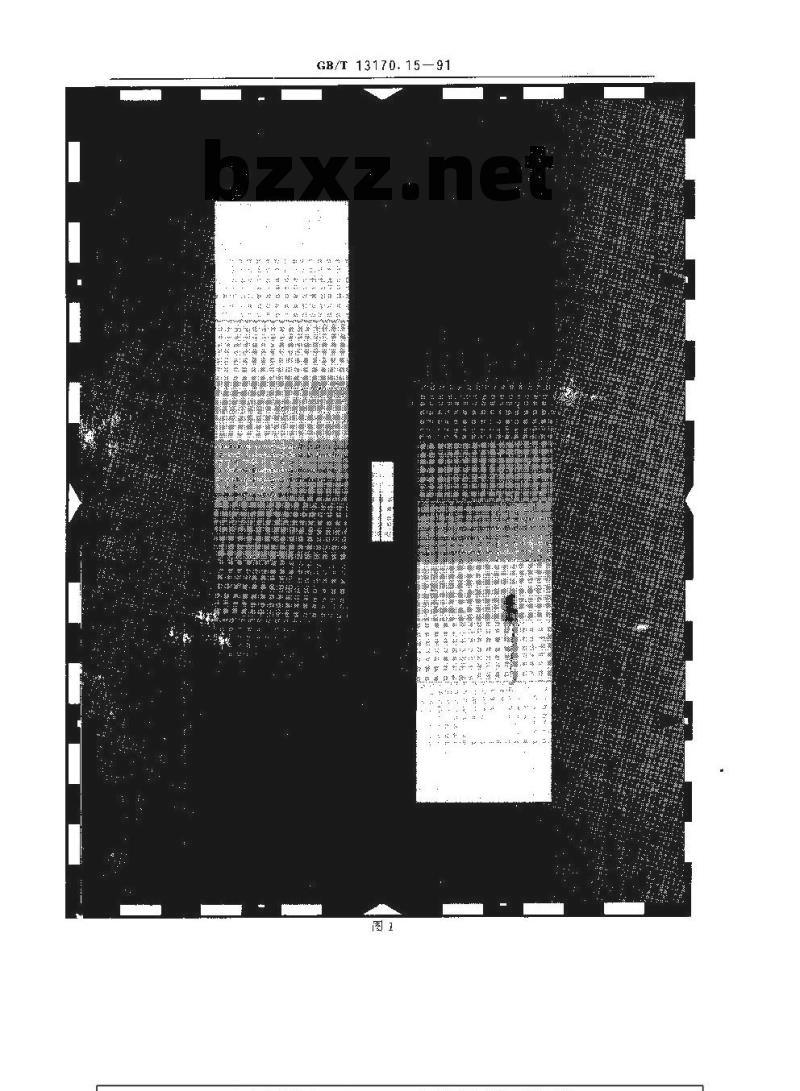

测试图标准图样如图1所示，
国家技术监督局1991-09-04批准1992-05-01实施
GB/T13170.15—91

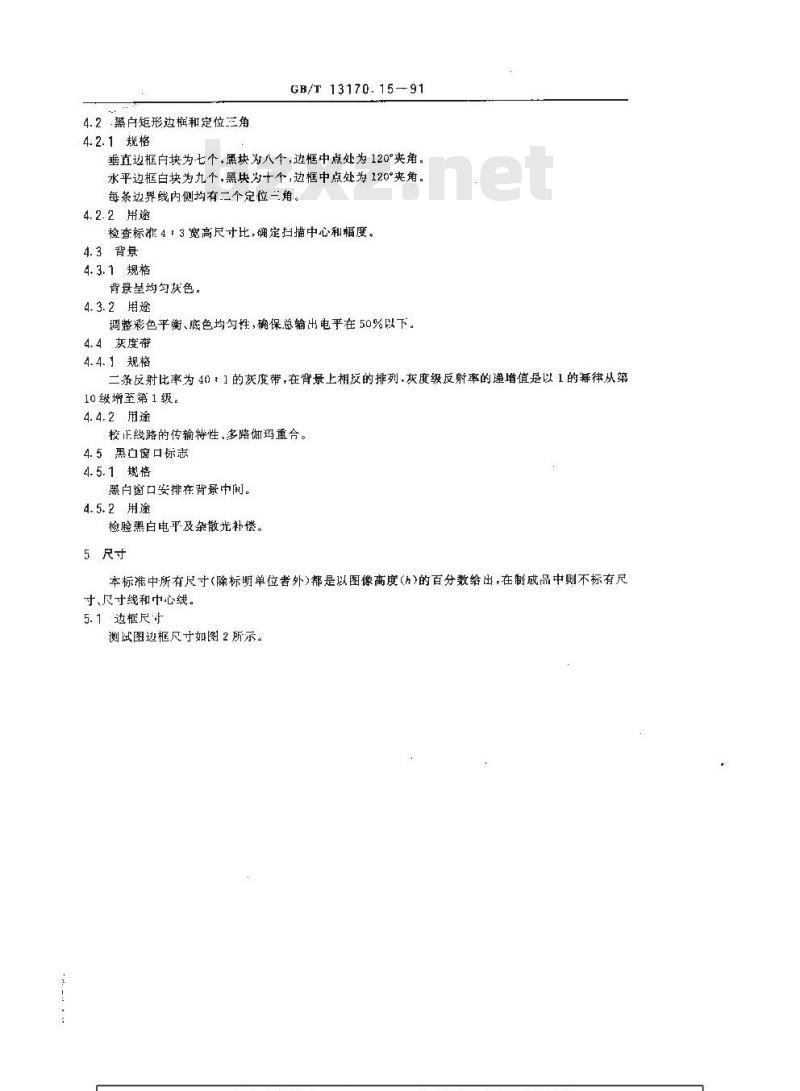

4.2黑自矩形边框和定位三角
4.2.1规格
GB/T 13170. 15-91
垂直边框自块为七个，照块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位二角。4.2.2用途
检查标准413宽高尺寸比，确定扫描中心和幅度。4.3背景
4.3.1规格
背景呈均匀灰色。
4.3.2用途
调整彩色平衡、底色均匀性，确保总输出电平在50%以下。4.4灰度带
4.4.1规格
二条反射比率为40：1的灰度带，在背景上相反的排列.灰度级反射率的递增值是以1的据律从第10级增至第1级。
4.4.2用途
校正线路的传输特性、多路伽玛重合。4.5黑窗口标志
4.5.1规格
黑自窗口安排在背景中间。
4.5.2用途
检验黑白电平及杂散光补偿。
5尺寸
本标准中所有尺寸(除标明单位者外)都是以图像度(h)的百分数给出，在制或品中则不标有尺寸、尺寸线和中心线。
5.1边尺

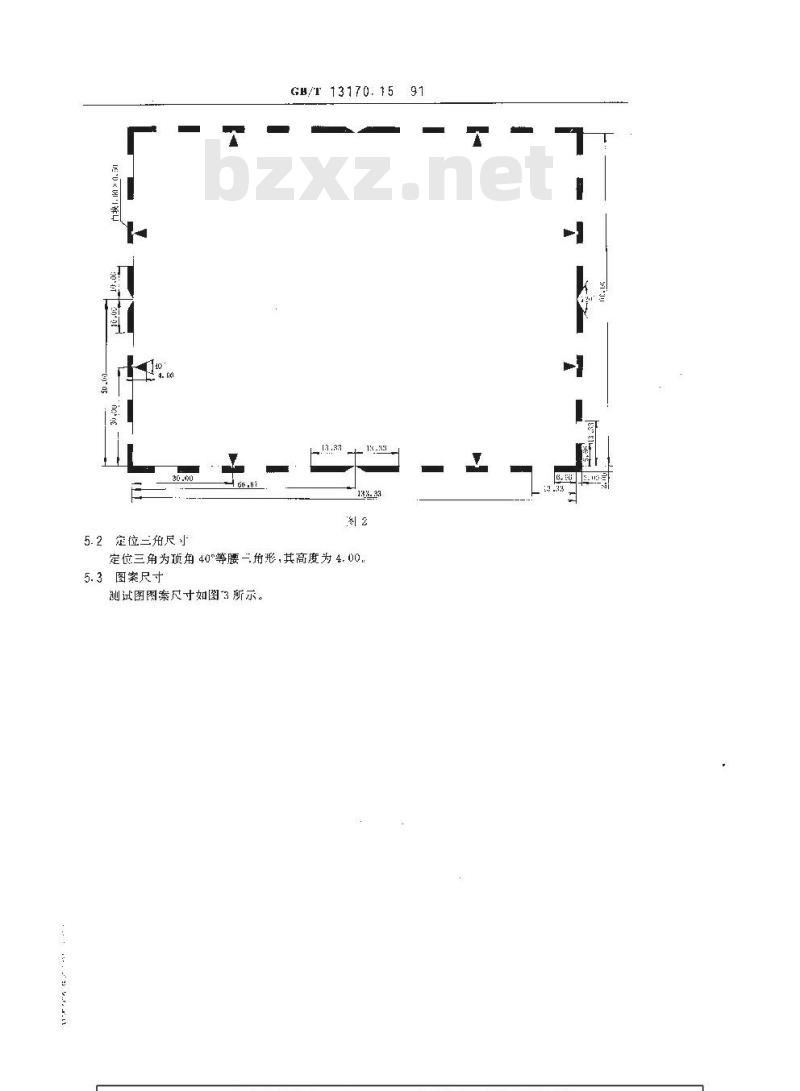

测试图边框尺寸如图2 所示。
5.2定位三角尺小
GB/T13170.15
定位三角为项角40°等腰二角形,其高度为4. 005.3图案尺寸

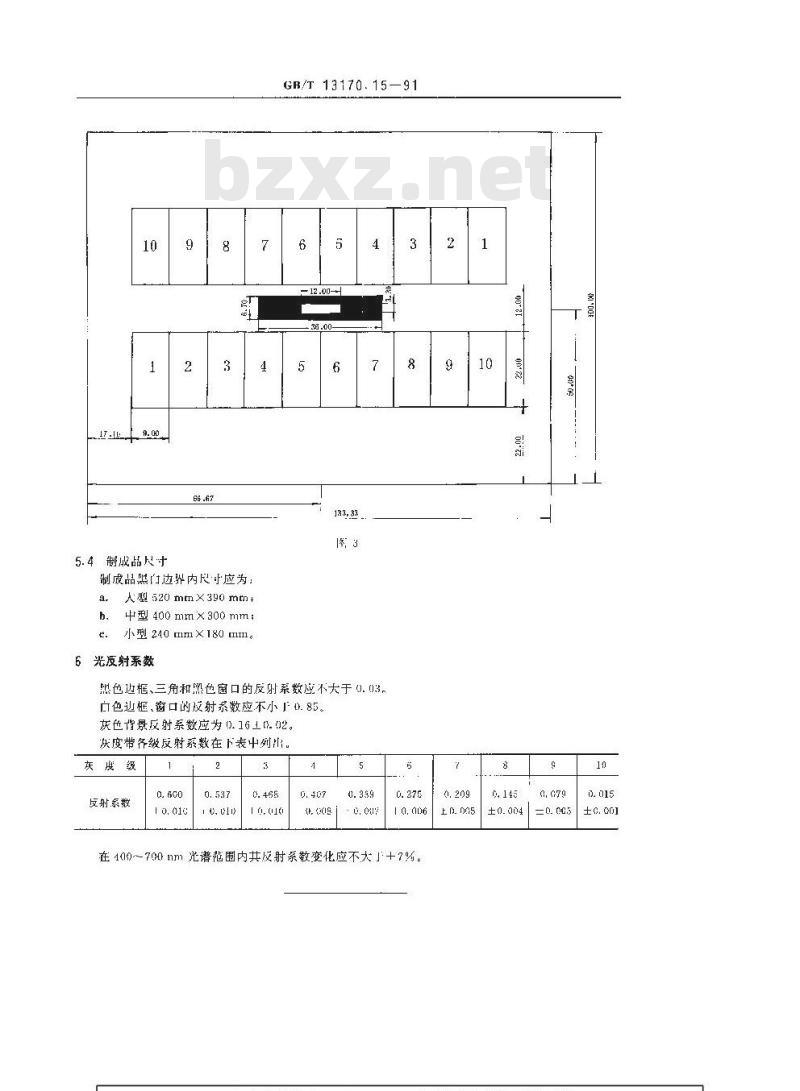

测试图图案尺寸如图3所示。
5.4制成品尺寸
制成品熙门边界内尺寸应为：
a.人型 520 mmX390 mm+
h.中型400mm×300mm：
小型240mmX180m。
6光反射系数
GR/T 13170.15—91
133,33
图：3
期色边框、三角和黑色蜜口的反射系数感不大于0.03色边框，窗口的反射系数应不小」0.85。灰色背景反射系数应为0.1610.02。灰度带各级反射系数在下表中列。灰度级
反射系数
在 400~700 mm光谱范围内共反射系数变化应不大」+7%。0.209
上n. 005
GB/T 13170.15—91
附加说明t
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口并负责解释。本标准由机械电了工业部南京第拓十五研究所负责起草。本标准主要起草人郝光福、朱生良、胡振清、夏爱莉。
