【国家标准(GB)】 反射式电视测试图 辐射条测试图

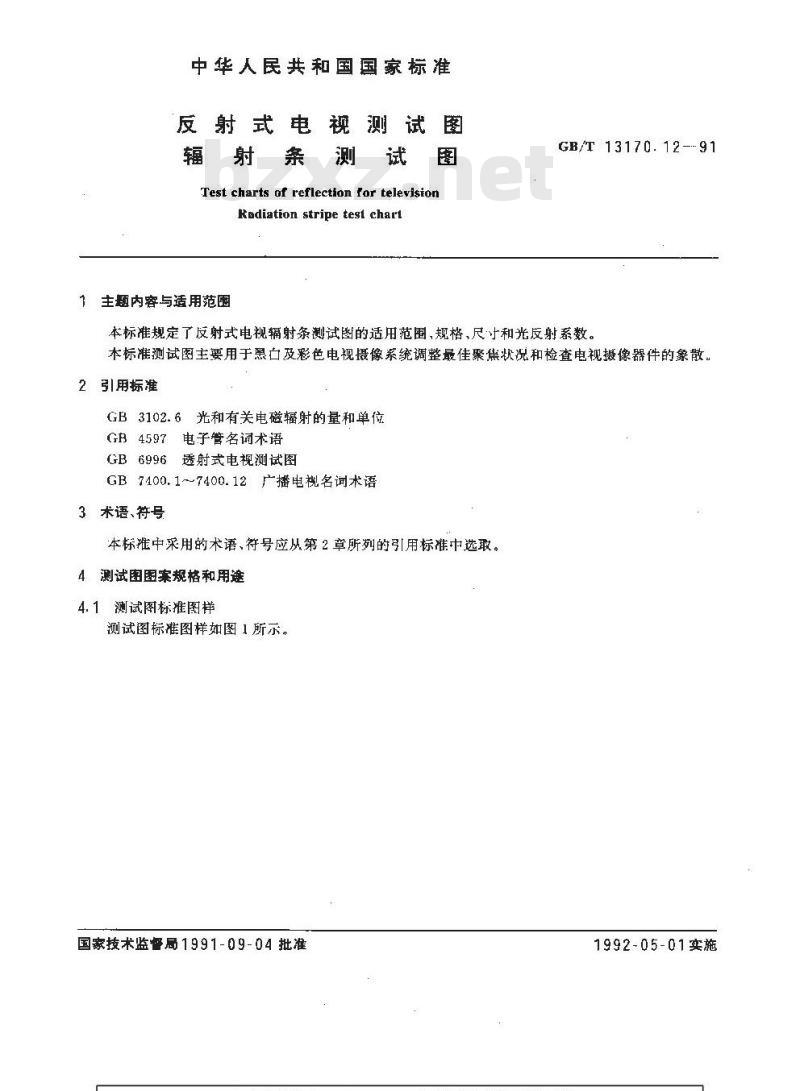

中华人民共和国国家标准
反射式电视测试图
辐射条测试图
Test charts of reflection for televisionRadiation stripe tes1 char1
主题内容与适用范围
GB/T 13170.12---91
本标准规定了反射式电视辐射条测试图的适用范围，规格，尺和光反射系数。本标准测试图主要用于黑口及彩色电视摄像系统调整最佳聚焦状况和检查电视摄像器件的象散。2引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597
电子管名词术语
GB6996透射式电视测试图
GB7400.1～7400.12广播电视名词术语3术语、符号
本标推中采用的术语、符号应从第2章所列的引用标准中选取。4测试图图案规格和用途
4. 1测试图标准图样

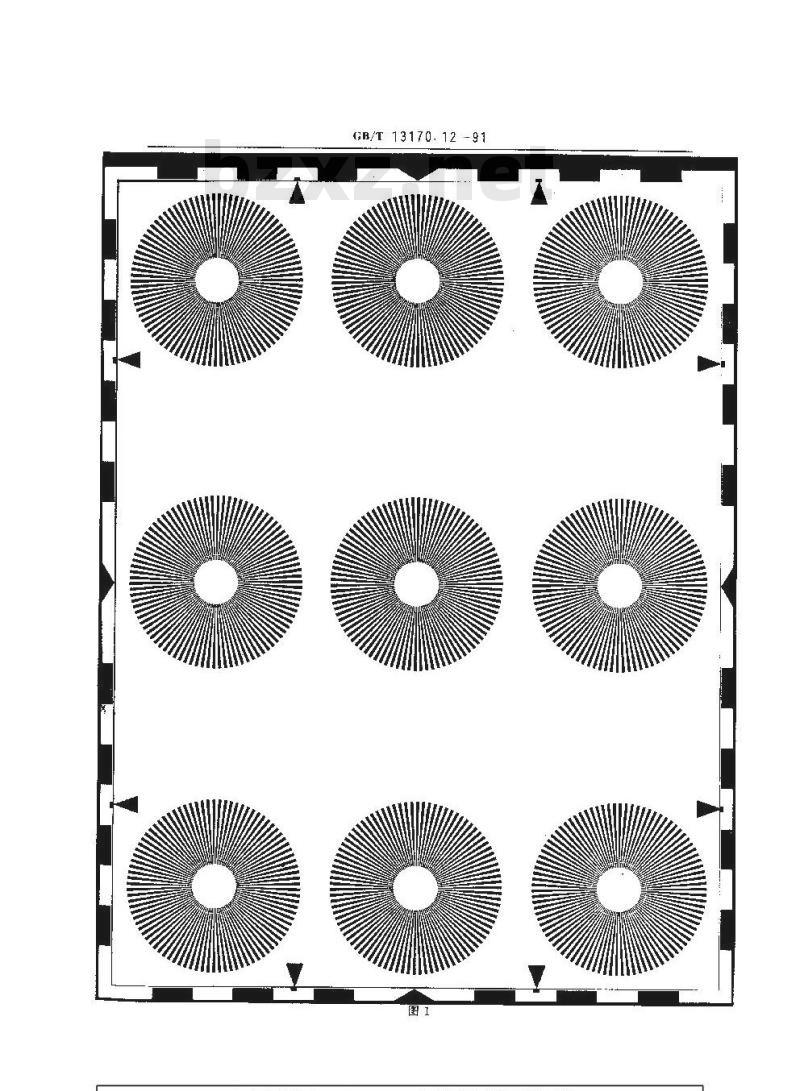

测试图标准图样如图1所示。
国家技术监督局1991-09-04批准1992-05-01实施
GB/T13170.12-91
4.2黑白矩形边框和定位三角
4.2.1规格
CB/T 13170.12—91
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标摊4 t 3宽高尺寸比,确定扫描中心和幅度。4.3背景
背景呈均勾白色，九个相同测试图案排列在图案的中心及四周作为测量信号分辨率的参考点。4.4放射状的模形线
由200、400800电视行组成的圆形楔形线组用来检查摄像系统分辨率，光学聚焦状况以及由器件象散引起的束点变。
5尺寸
本标中所有尺寸(除标明单位者外)都以图像高度(h)的百分数给出，在制成品中则不标有尺小尺寸线和中心线。
5.1边框尺寸

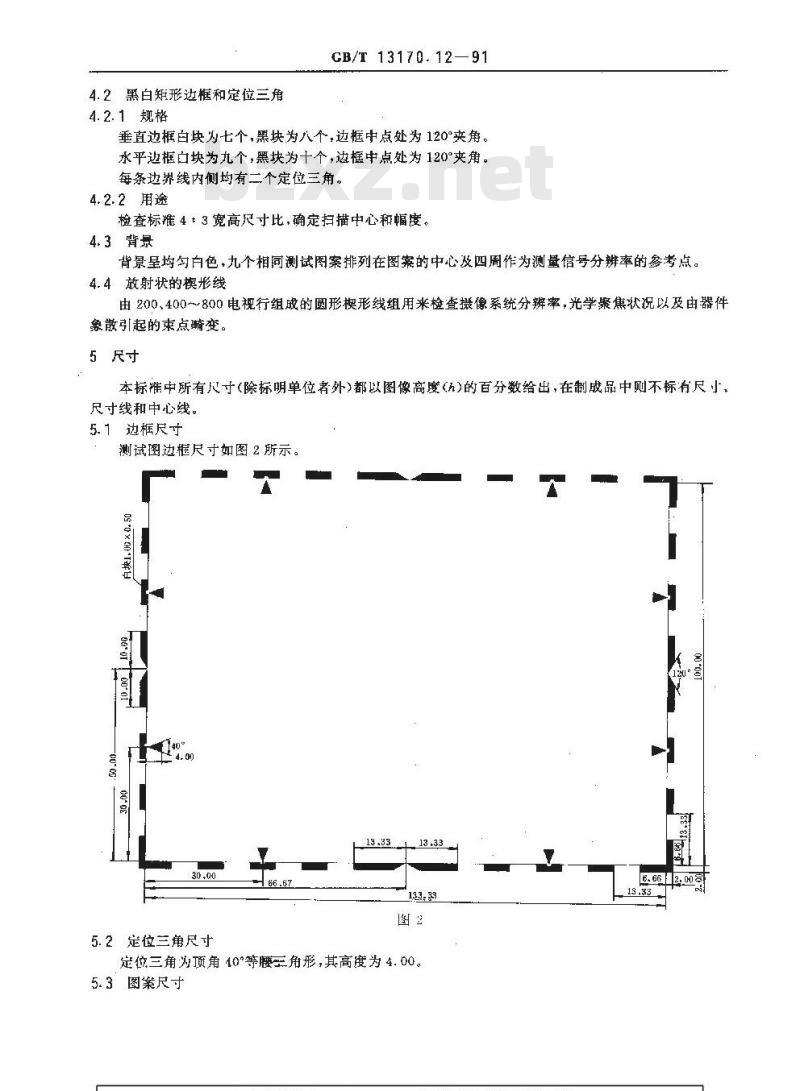

测试图边框尺寸如图2所示。www.bzxz.net
5. 2定位兰角尺寸
定位三角为项角10\等腰三角形，其高度为4.00。5.3图案尺寸

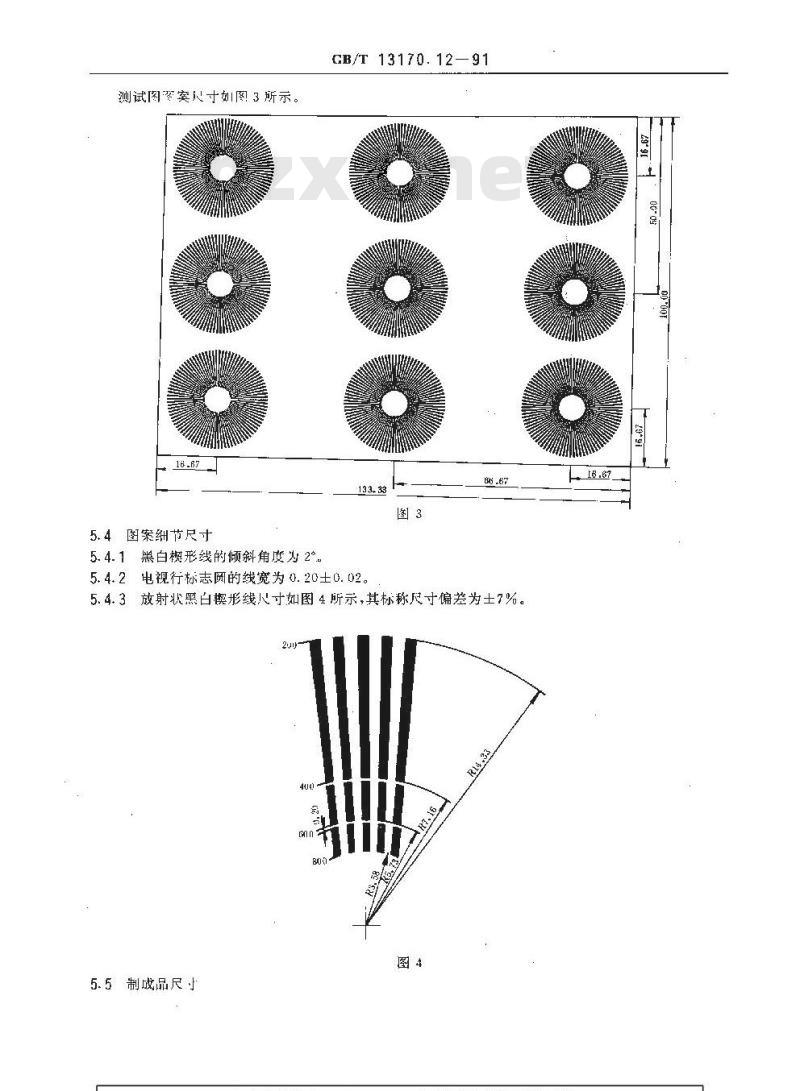

测试图窦尺寸如图3所示。
5.4图案节尺寸
5.4.1黑白楔形线的倾斜角度为2°CB/T13170.12—91
5.4.2电视行标志圆的线宽为0.20士0.02。图3
5.4.3放射状黑白模形线尺寸如图4所示，其标称尺寸偏差为土7%。图4

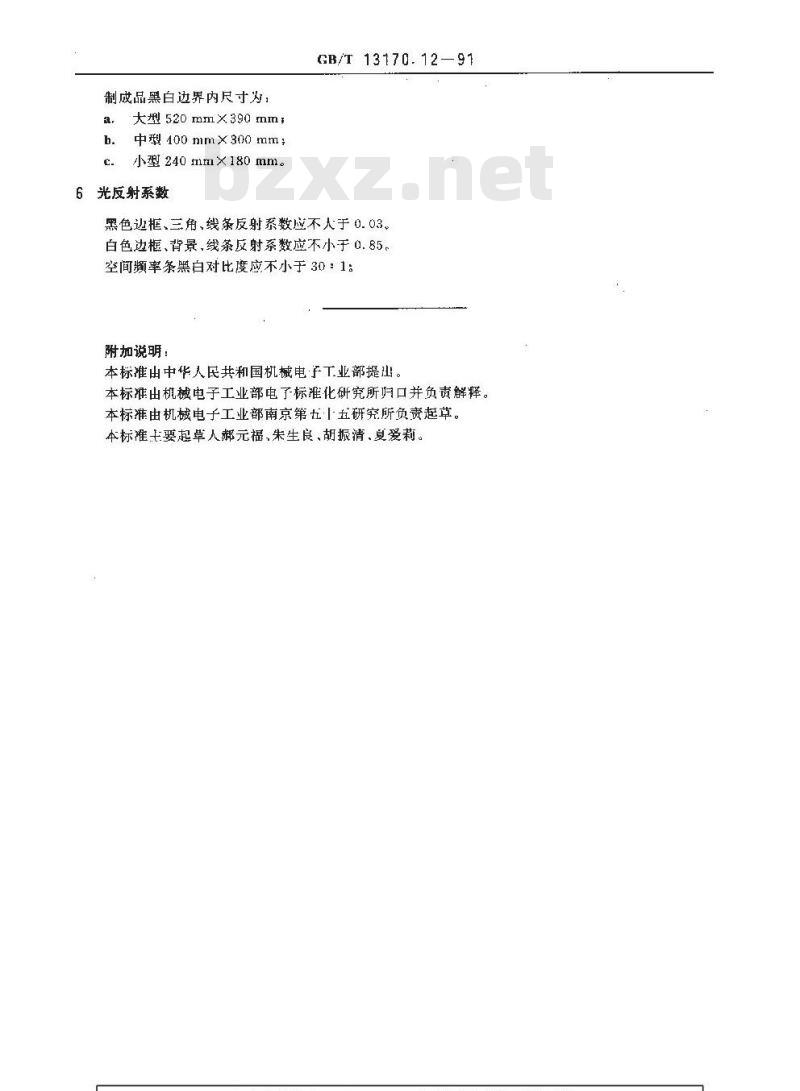

5.5制成品尺寸
制成品黑白边界内尺寸为：
大型520mmX390mm
b中型400mm×300mm;
小型 240 mrm×180 mm。
6光反射系数
GB/T 13170.12-97
黑色边框、三角、线条反射系数应不大于0.03。白色边框、背景，线条反射系数应不小于0.85。空间频率条黑白对比度应不小于30：1：附加说明：
本标准出中华人民共和国机械电于工业部提出。本标准出机械电子工业部电了标准化研究所归口并负责解释。本标准由机械电子工业部南京第左十五研究所负责起草。本标准七要起草人郝元福、朱生良、胡振清、夏爱莉。
