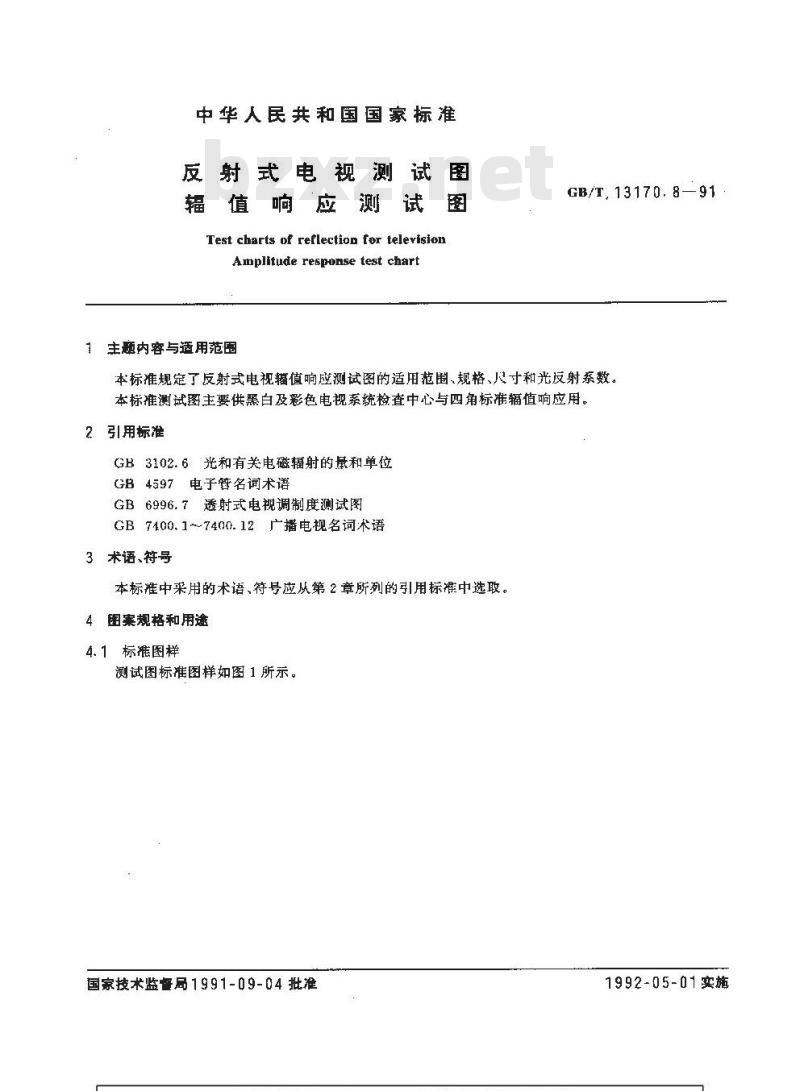

中华人民共和国国家标准
反射式电视测试图
辐值响应测试图
Test charts of reflection for televisionAmplitude response test chart1主题内容与适用范围
GB/T,13170.8—91
本标准规定了反射式电视值响应测试图的适用范围、规格、尺寸和光反射系数。本标准测试图主要供黑白及彩色电视系统检查中心与四角标准辐值响应用。2引用标准
GB3102.6光和有关电磁辐射的量和单位G84597电子管名词术语
GB6996.7透射式电视调制度测试图GB7400.1~7400.12广播电视名词术语3术语、符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。4图规格和用途
4.1标准图样
测试图标准图样如图1 所示。
国家技术监督局 1991-09-04 批准1992-05-01实施
GB/T 13170.8—91

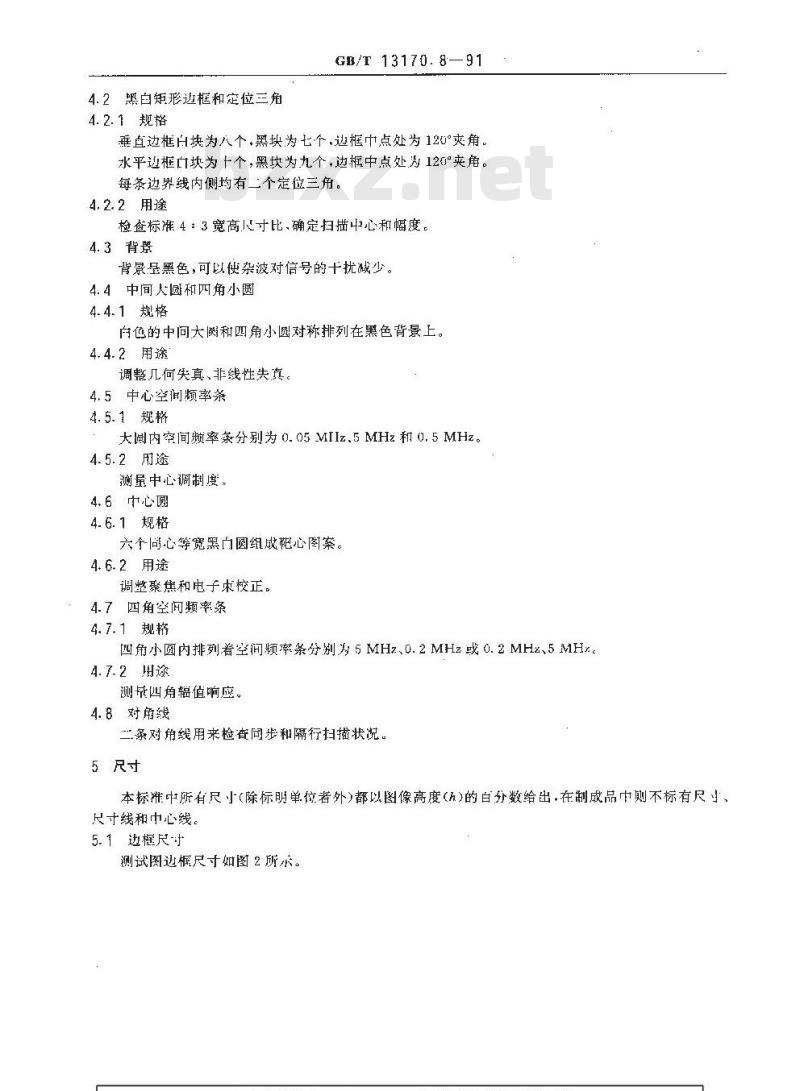

4.2熙自矩形近框和定位三角
4.2.1规格
GB/F 13170. 8—91
垂直边框白块为八个，黑块为七个，边框中点处为120°夹角。水平边框块为十个，黑块为九个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标准4：3宽高以寸比、确定扫描中心和幅度。4.3背素
背景是黑色，可以使杂波对信号的十扰减少。4.4中间人圆和四角小圆
4.4.1规格
自色的中间大闵和四角小圆对称排列在黑色背景上。4.4.2用途Www.bzxZ.net
调整几何失真、非线性失真。
4.5中心空间频率条
4.5.1规格
大阅内空间频率条分别为 0.05 MIIz.5MHz和0.5 MHz。4.5.2用途
测量中心调制度。
4.6 中心圆
4.6.1规格
六个尚心等宽黑白圆组成靶心图案。4.6.2用途
调整聚焦和电子束校正。
4.7四角空间频率条
4.7.1规格
四角小圆内排列着空间频率条分别为5MHz、0.2MHz或0.2MHz、5MHz。4.7.2用途
测冠凹角辐值响应。
4.8对角线
二条对角线用来检查同步和隔行扫描状况。5尺寸
本标准中所有尺小（除标明单位者外）都以图像高度（h）的白分数给出.在制成品中则不标有尺业、尺寸线和中心线。
5.1边框尺寸
测试图边框尺寸如图2所示。
@0*0饿草
5.2定位三角尺寸
GB/T13170.8--91
定位三角为顶角40°等腰一角形，高为4.00。5.3图案

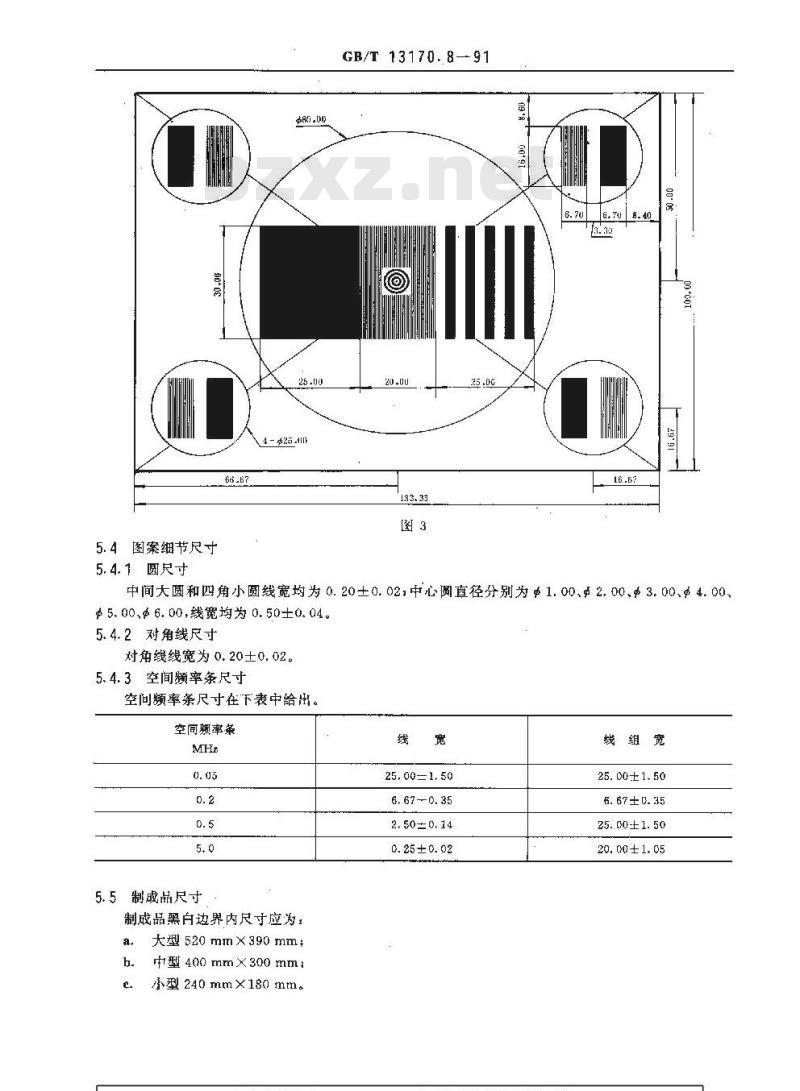

测试图图案尺寸如图3所示。
5.4图案细节尺寸
5.4.1圆尺寸
4-25-4m
GB/T 13170. 8-91
中间大圆和四角小圆线宽均为0.20±0.02,中心圆直径分别为1.00、2.00.3.00、4.00、5.00、@6.00,线宽均为0.50±0.04，5.4.2对角线尺寸
对角线线宽为0.20±0.02。
5.4.3空间频率条尺寸
空间频率条尺寸在下表中给出。空间额率条
5.5制成品尺寸
制成品黑白边界内尺寸应为
大型520mm×390mm
中型400mmX300mm：
小型 240 mm×180 mm。
25.00=1.50
6. 67 0. 35
2. 50±0.14
0. 25 ± 0. 02
线组宽
25.00±1.50
6. 67±0. 35
25. 00±1. 50
20. 00 ± 1. 05
光反射系数
GB/T 13170. 8—91
黑色边框、线条、圆圈等反射系数应不大于0.03。白色边框、线条、圜等反射系数应不小于 0.85。空间频率条黑白对比度应不小于30：1。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电了丁业部电子标准化研究所归口并负责解释。本标准由机械电子工业部南京第五十五研究所负责起草。本标准主要起草人郝元福、朱生良、胡振清、夏爱莉。白本标准实施之日起，原SJ2243.7-82&反射式电视摄像调制度测试图》作废。
