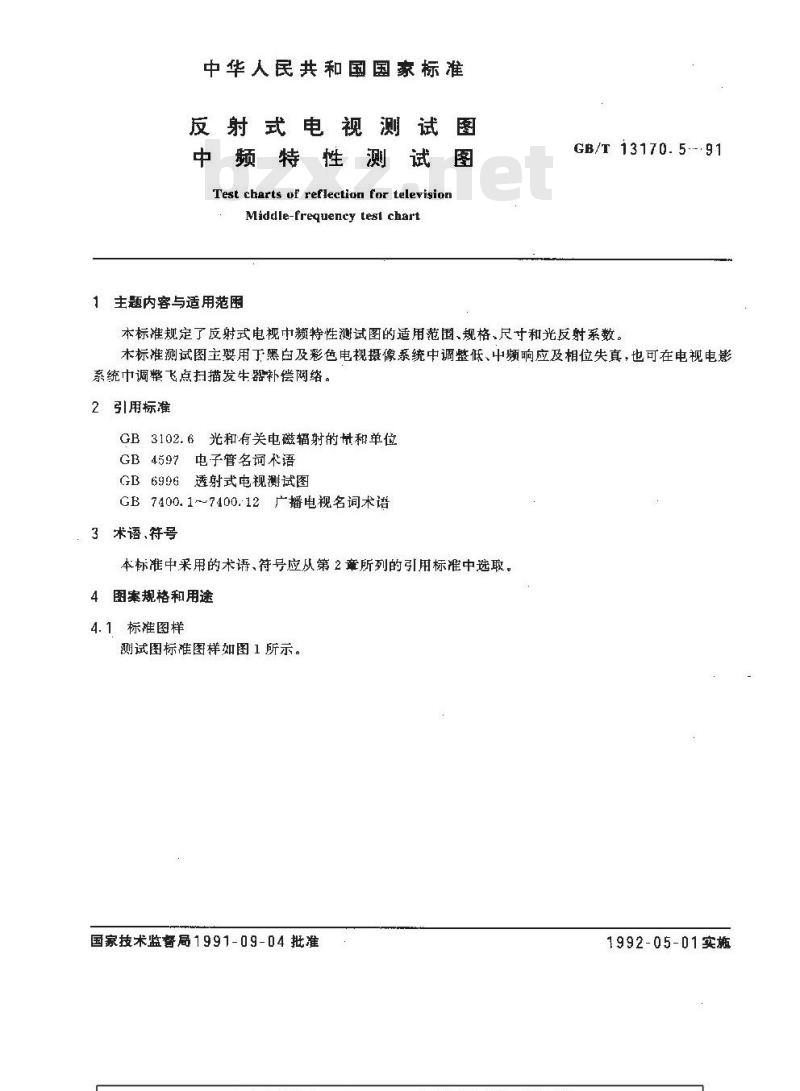

中华人民共和国国家标准
反射式电视测试图
中频特性测试图
Test charts of reflection fer televisionMiddle-frequency tes1 chart
主题内容与适用范围
GB/T 13170- 5- 91
本标准规定了反射式电视中频特性测试图的适用范围、规格、尺寸和光反射系数。木标准测试图主要用黑白及彩色电视摄像系统中调整低、中频响应及相位失真，也可在电视电影系统巾调整飞点扫描发生器补偿网络。引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597电子管名词术语
GB6996透射式电视测试图
GB7400.1~7400:12广播电视名词术语3术语、符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。4图案规格和用途
4.1标准图样

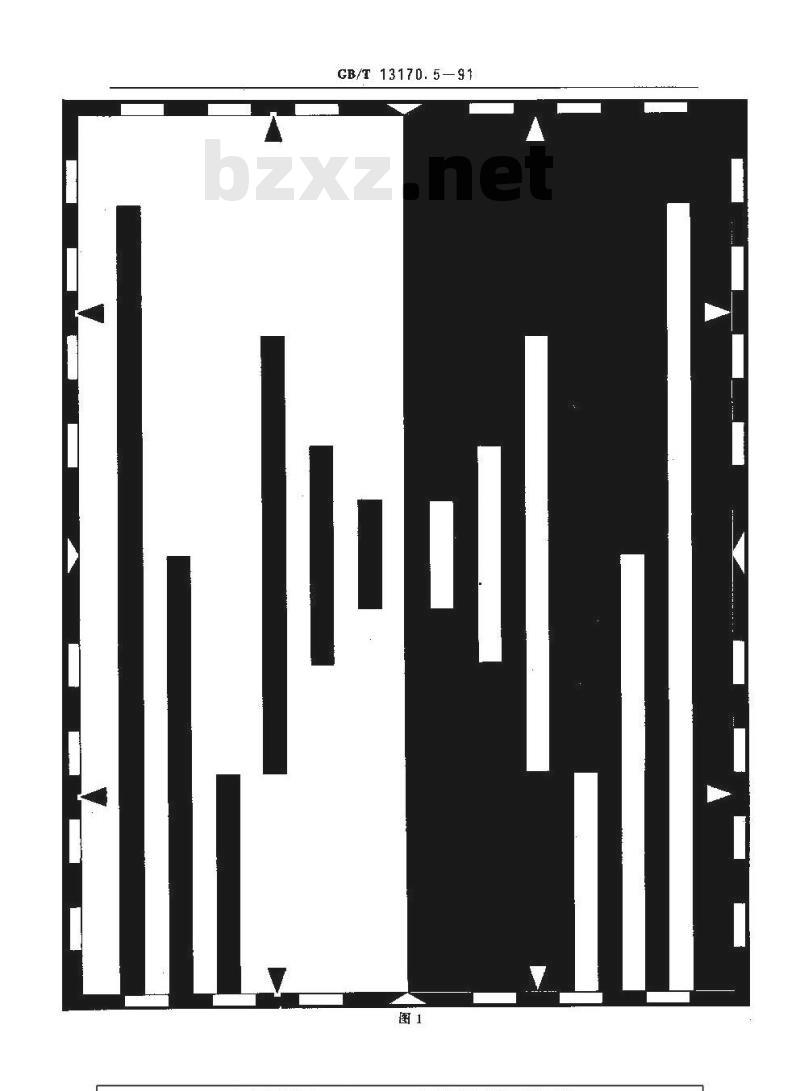

测试图标准图样如图1所示。
国家技术监督局1991-09-04批准1992-05-D1实瓶
GB/T13170.5—91

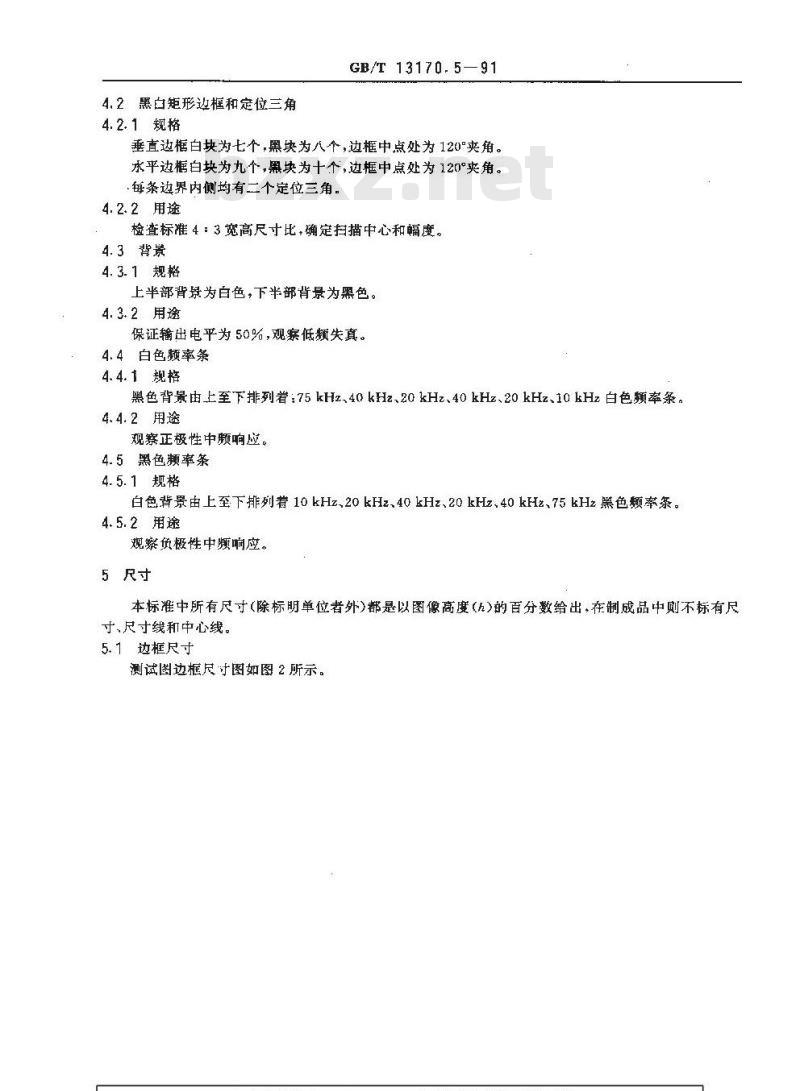

4.2黑白矩形迟框和定位三角免费标准bzxz.net
4.2.1规格
GB/T 13170. 5—91
垂直达白块为七个，黑块为八个，边框中点处为120°夹角。永平边糖白块为九个，黑块为十个，边框中点处为120°夹角。每条边界内侧均有二个定位三角。4.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。4.3背景
4.3.1规格
上半部背景为白色，下半部背景为黑色。4.3.2用途
保证输出电平为50%，观察低额失真。4.4白色频率条
4.4.1规格
黑色背景由上至下排列着:75 kHz、40 kHz、20 kHz、40 kHz、20 kHz、10 kHz白色频率条。4.4.2用途
观察正极性中频响应。
4.5黑色频率条
4.5.1规格
白色背景由上至下排列着10kHz、20kHz、40kHz、20kHz、40kHz、75kHz黑色题率条。4.5.2用途
观察负极性中频响应。
5尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
5.1边框尺寸

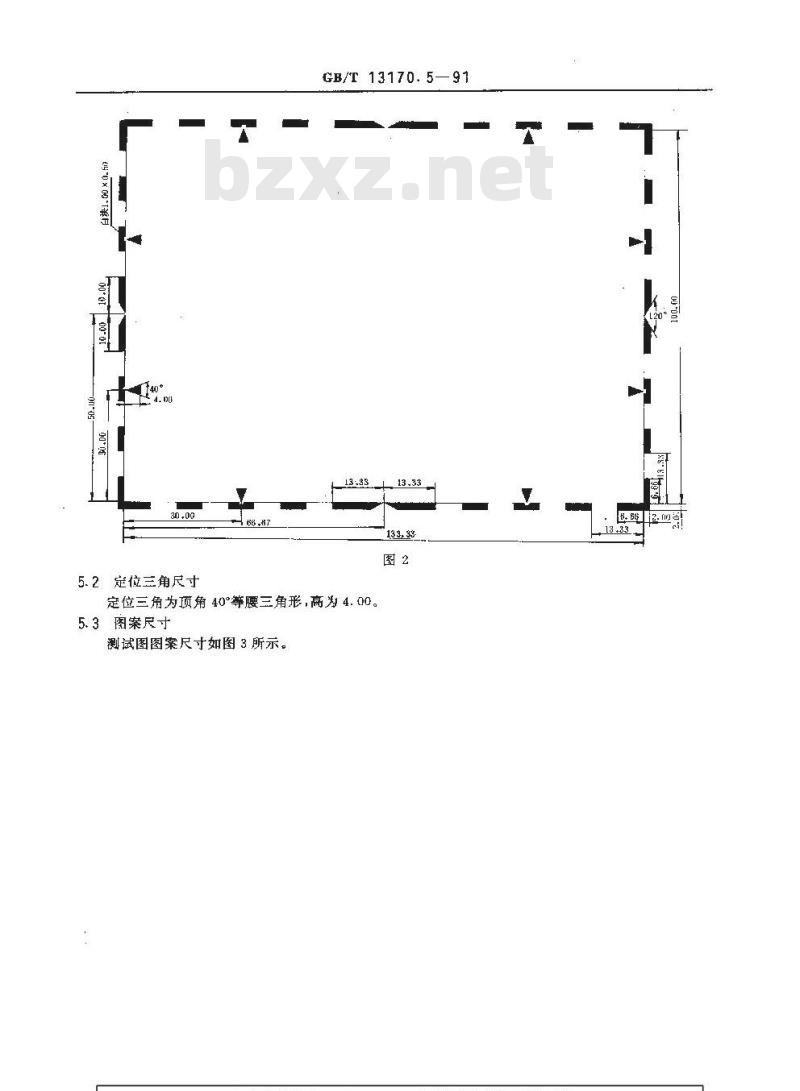

测试边框尺寸图如图2所示。
5.2定位三角尺寸
GB/T 13170. 5—91
定位三角为顶角40°等腰三角形,高为4.00。5.3图案尺寸

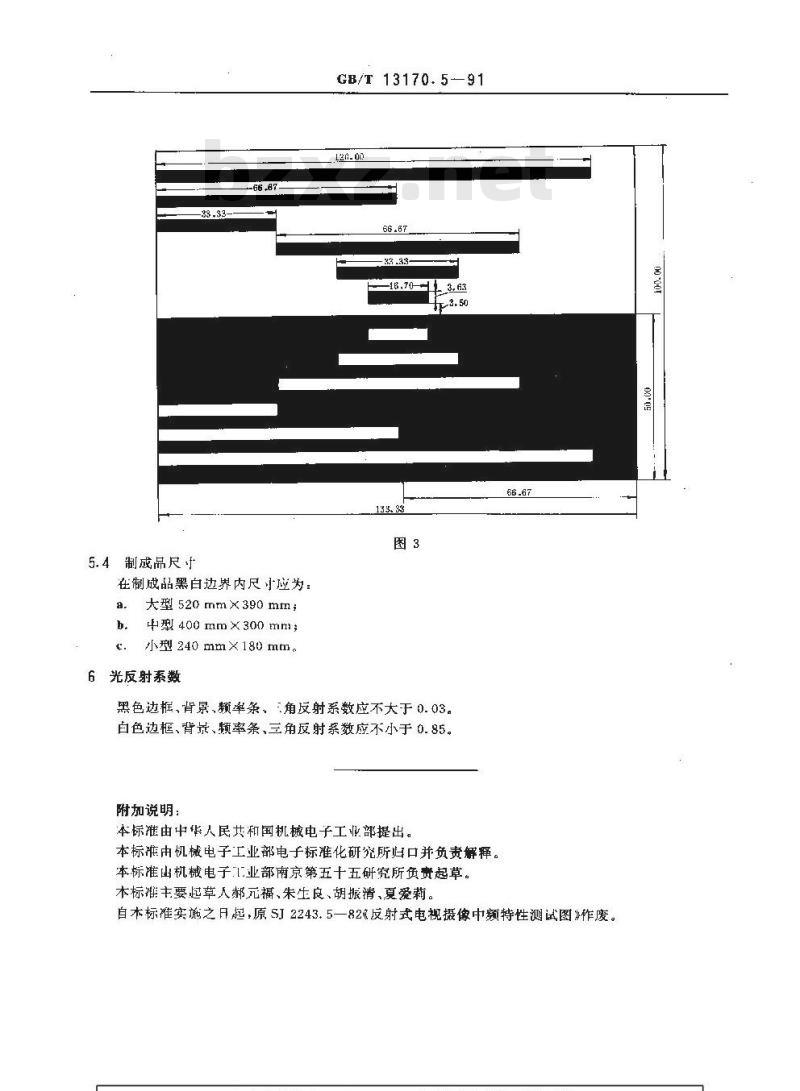

测试图图案尺寸如图3所示。
133,33
5.4制成品尺于
在制成品黑白边界内尺小应为：大型520mm×390mm；
中型400mm×300mm；
小型 240 mmX180 mm。
6光反射系数
GB/T 13170. 5-91
黑色边摇,背景,频率条、角反射系数应不大于0.03。白色边框、背录、频率条、三角反射系数应不小于0.85。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口并负责解释。本标准山机械电子业部南京第五十五研究所负贵起草。本标耀主要起草人郝元福、朱生良、胡振清、夏爱莉。66.67
自本标准实施之日起，原SI2243.5—82《反射式电视摄像中频特性测试图》作废。00
