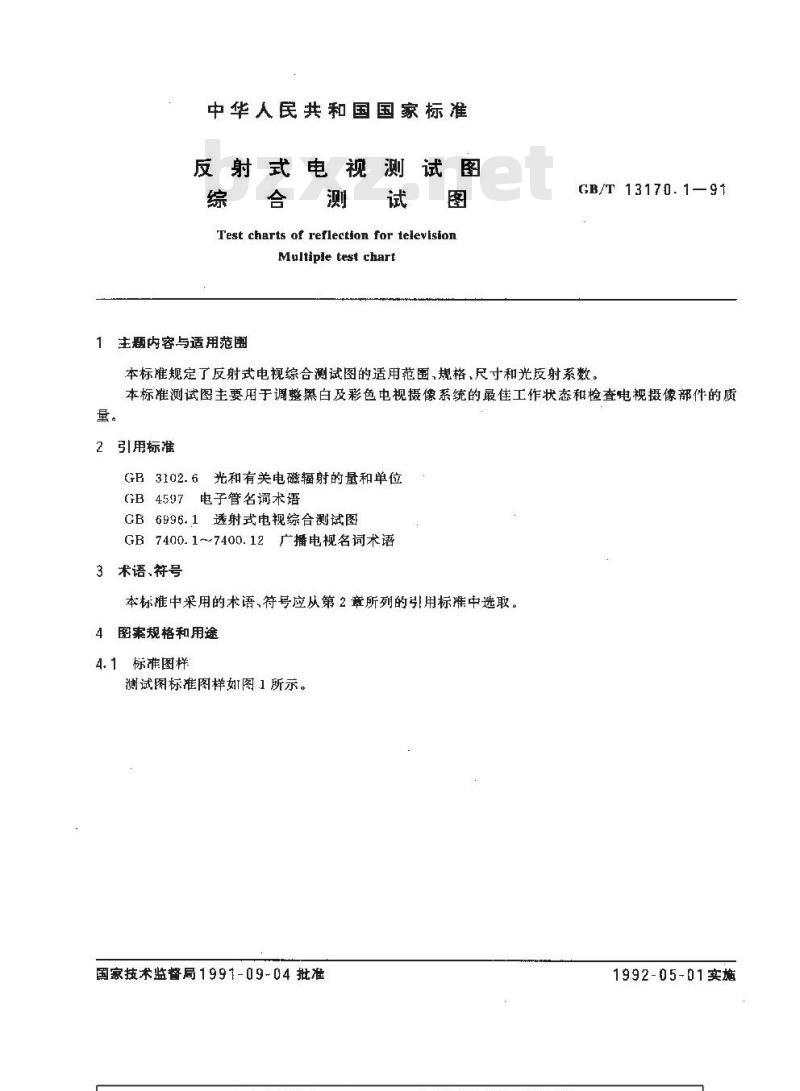

中华人民共和国国家标准
反射式电视测试图
Test charts of reflection for televlsionMultiple test chart
1主题内容与适用范围
GB/T 13170.1-—91
本标难规定了反射式电视综合测试图的适用范围,规格,尺寸和光反射系数。本标准测试图主要用于调整黑白及彩色电视摄像系统的最佳工作状态和检查电视摄像部件的质量。
引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597电子管名词术语
GB6996.1透射式电视综合测试图GB 7400.1~7400.12广播电视名词术语3米语、符号
本标推中采用的术语、符号应从第2章所列的引用标准中选取。图案规格和用途
4.1标准图样

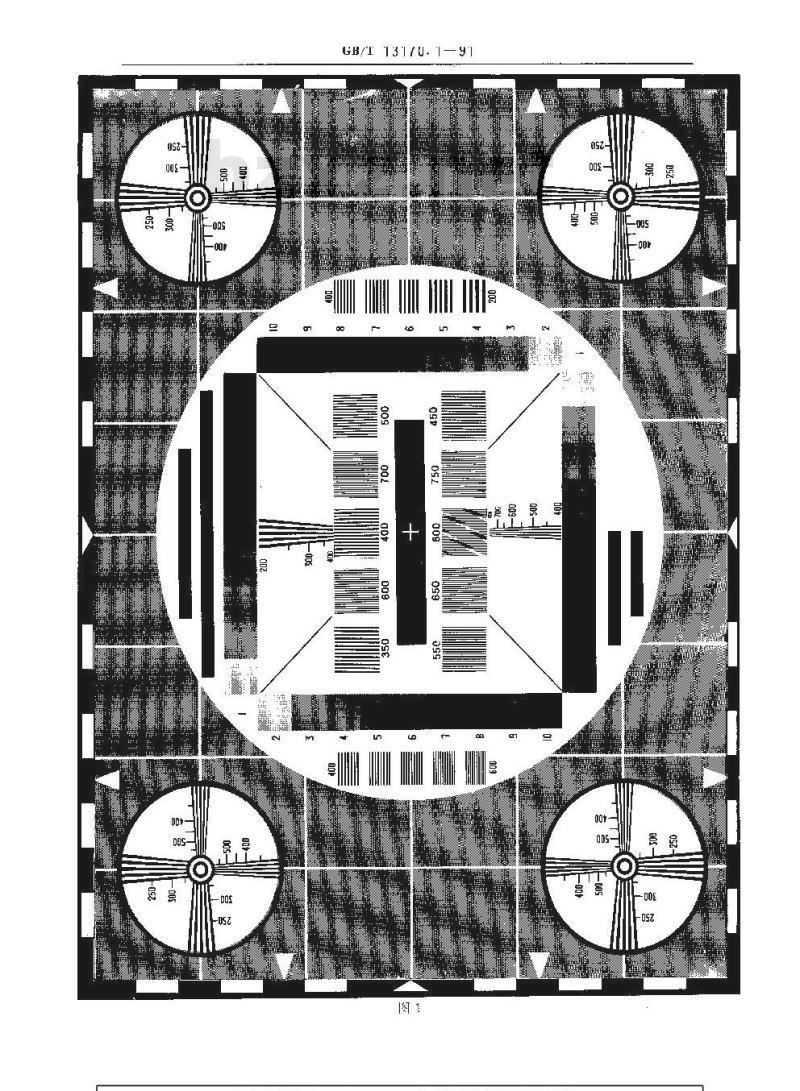

测试图标准图样如图1所示。
国家技术监督局1991-09-04批准1992-05-01实施
GB/T31U.y

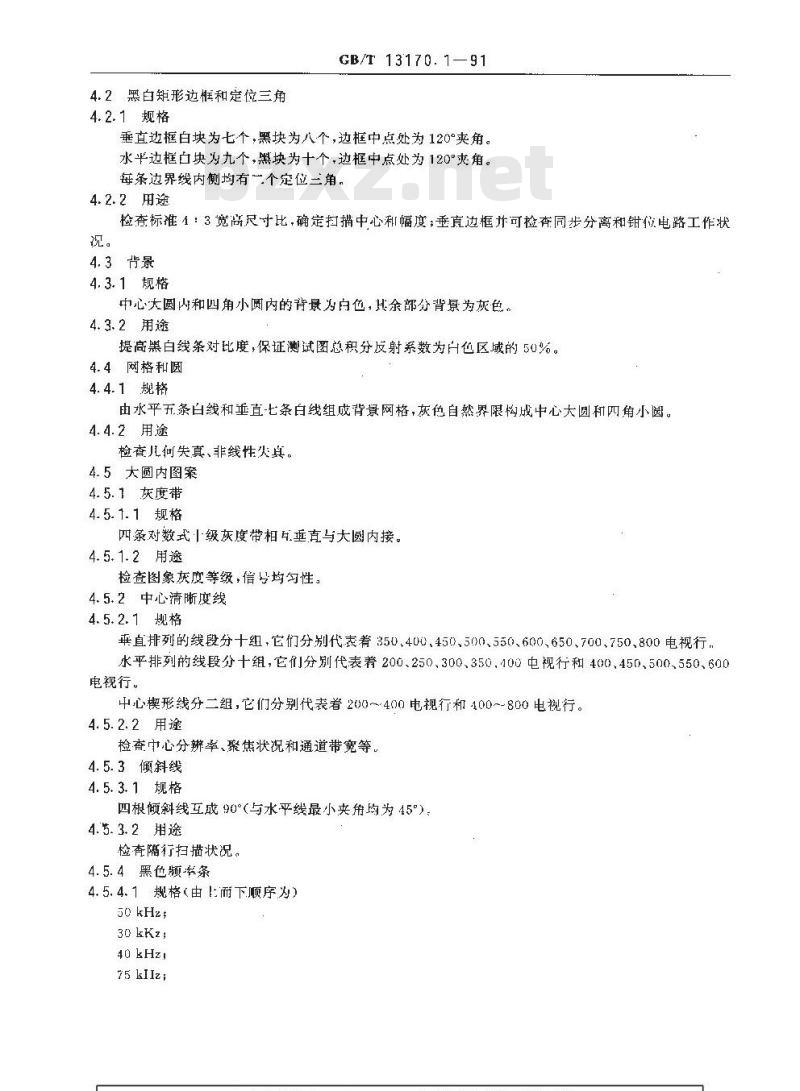

4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170.1—91
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框占块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有一个定位三角，4. 2.2用途
检查标准1：3宽高尺寸比，确定扫描中心和幅度；垂直边框并可检查同步分离和钳位电路工作状况。
4.3背景
4.3.1规格下载标准就来标准下载网
中心大圆内和四角小圆内的背景为白色，其余部分背景为灰色。4.3.2用途
提高黑白线条对比度，保证测试图总积分反射系数为白色区域的50%。4.4网格和圆
4.4.1规格
由水平五条白线和垂直七条白线组成背景网格，灰色自然界限构成中心大圆和四角小圆。4.4.2用途
检查儿何失真、非线性火真。
4.5大圆内图案
4.5.1灰度带
4.5.1.1规格
四条对数式十级灰度带相耳垂直与大圆内接。4.5.1.2用途
检查图象灰度等级，信号均匀性。4.5.2中心清晰度线
4.5.2.1规格
垂直排列的线段分十组，它们分别代表着350、400450、500、550、600、650、700、750、800电视行水平排列的线段分十组，它们分别代表着200、250、300、350.400电视行和400、450、500550、600电视行。
中心楔形线分二组，它们分别代表着200~400电视行和400~-800电视行。4.5.2.2用途
检查中心分辨率、聚焦状况和通道带宽等4.5.3倾斜线
4.5.3.1规格
四根倾斜线互成90°（与水平线最小夹角均为45°），4.5. 3. 2用途
检查隔行扫描状况。
4.5.4黑色频率条
4.5.4.1规格（由上而耐下顺序为）50 kHz;
30kKz;
40 kHz!
75klz;
100 kHz..
4. 5.4. 2用途
GB/T13170.1—91
检查中，低频失真，拖尾现象和信号幅度。4.5.5白色中心十字线
4.5.5.1规格
水平和垂直线宽均为2个电视行。4.5.5.2用途
检查电子束校正和高频反射。
4.6边角清晰度线
4.6.1规格
四角小圆内有四组相互垂直放射状的模形线,它们分别代表着 200～:400 和 300～~600 视行。4.6.2用途
检查边角分辨率和聚焦状况。
5尺寸
本标准中所有尺寸(除标明单位者外)都是以图案高度()的百分数给出在制成品中则不标有尺寸、尺寸线和中心线。
5.1边框尺寸

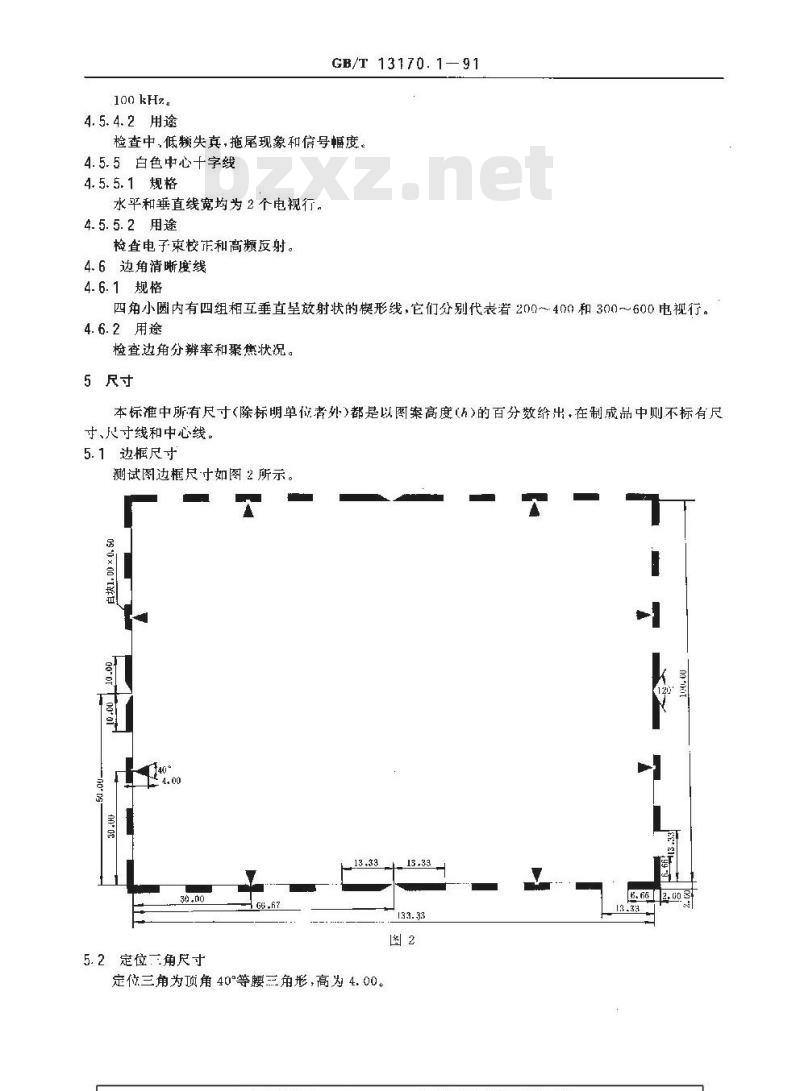

测试图边框尺寸如图2所示。
09*0 ×00
5.2定位角尺寸
定三角为项角40°等腰三角形，高为4.0013.33
00*001
5.3图案尺寸小
测试图图索图断
GB/T 13170. 1—91
0.060.230-410 590.0.851.12
301.481.60
5.4，图案细节凡寸
5.4. 1圆尺寸
1.66j1.481.301.120.950.770.590.410.29.06
四角同心圆直径分别为$4.00和±2.00;圆的线宽为0.25十0.01。5.4.2线宽
4-±25.00
中心+字线线宽为0.33士0.01,线长为2.50；倾斜线线宽为0.25土0.01，线长为16.80,网格线的宽度为0.33上0.01。
5.4.3黑色频率条尺小
黑色频率条尺寸如表1所示。
标准频率条
2. 0+0. 1
5. 0+0. 2
2. 0+0. 1
25.0±1.0
42.0+1. 0
17. 0±. 5
13. 0+0. 5
5.4.4中心清晰度线尺寸
5.4.4.1垂直和水清晰度线组尺寸GB/T13170.1—91
垂真和水平清晰度线纽尺寸如表2所示。表2
清晰度线(电规行）
5.4.4.2中心形线寸
0. 500+0. 050
0. 400+0. 040
0.330±0.030
0.290+: 0. 030
0.250±0.020
0.220±C.010
0.200±0.010
0. 180 上0. 008
0. 170±C. 008
0. 1541 C. 00G
0.14310. 00G
0. 133±C. 005
0.125+C. 005
线组宽
3. 1±0. 2
3. 1 ±0. 2
7. 3±0. 2
7. 3± 0. 2
6. 6± 0. 2
6. 7±0. 2
6. 8±0. 2
6. 9±0. 2
7. 0+0. 2
7. 0+0. 2
7. 1±0. 2
7. 1±0. 2
尺寸偏差为
单向值
中心楔形线尺寸如图4所示，楔形线标称尺小偏差哟小丁7%，楔形线黑白间隔均勾分布。4.50
5.4.5边角清晰度线尺寸
边角清晰度线尺寸如图5所示，楔形线标称尺寸偏差均小于7%，楔形线黑白间隔均勾分布，2
5.5制成品尺小
制成品黑白边界内尺小应为：
a.大型520 mm×390 mml
b.中型400 mm×300 mm;
小型 240 mm×180 mm
6光反射系数
GB/T 13170.1—91
黑色边框、线条、数字、圆圈等反射系数应不大于0.03。30
白色边框、三角、线条、心1字线和背景等反射系数应不小丁0.85。灰色背景反射系数应为0.40士0.05。灰色带反射系数如表3所示，其误差应为土5%。表3
灰度级
反射察数
在 400～700nm光谱范围内，其反射系数误差应为土7%。黑白线条对比度应人于30：1。
附加说明：
GB/T13170.1—91
本标准由中华人民共和国机械电子工业部提出。本标准出机械电子1业部电子标准化研究所归口并负责解释，本标准出机械电了业部南京第五十五研究所负责起草。本标准主要起草人郝元福、朱生良、胡振清、夏爱莉。自本标准实施之日起，原SJ2243.1一82反射式电视摄像测试图》作废。
