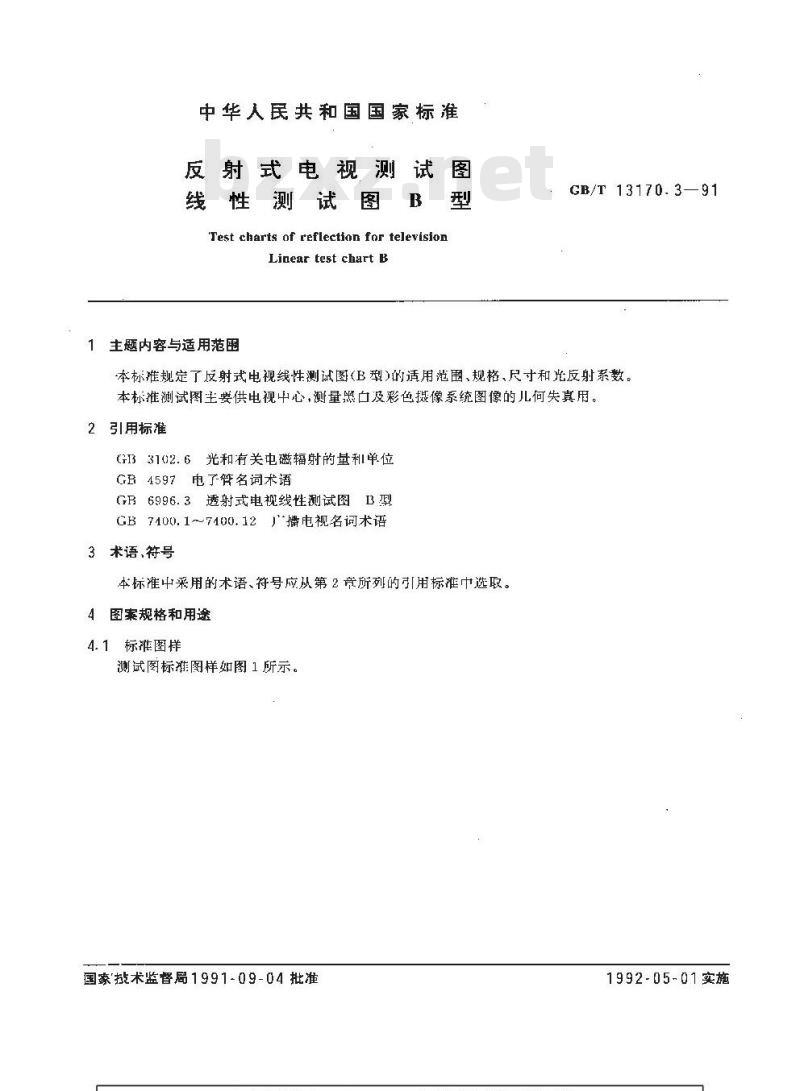

中华人民共和国国家标准
反射式电视测试图
线性测试图B
Test charts of reflection for televisionLinear test chart B
主题内容与适用范围
GB/T 13170. 3—91
本标准规定了反射式电视线性测试图（B型）的适用范围、规格、尺寸和光反射系数。本标准测试图主要供电视中心，测量黑口及彩色摄像系统图像的儿何失真用。2引用标准
GI33102.6光和有关电磁辐射的量利单位GB4597电了笃名词术语
GR6996.3透射式电视线性测试图GB　7400.1～7400.12播电视名词术语　3 术语,符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。图案规格和用途
4.1标准图样

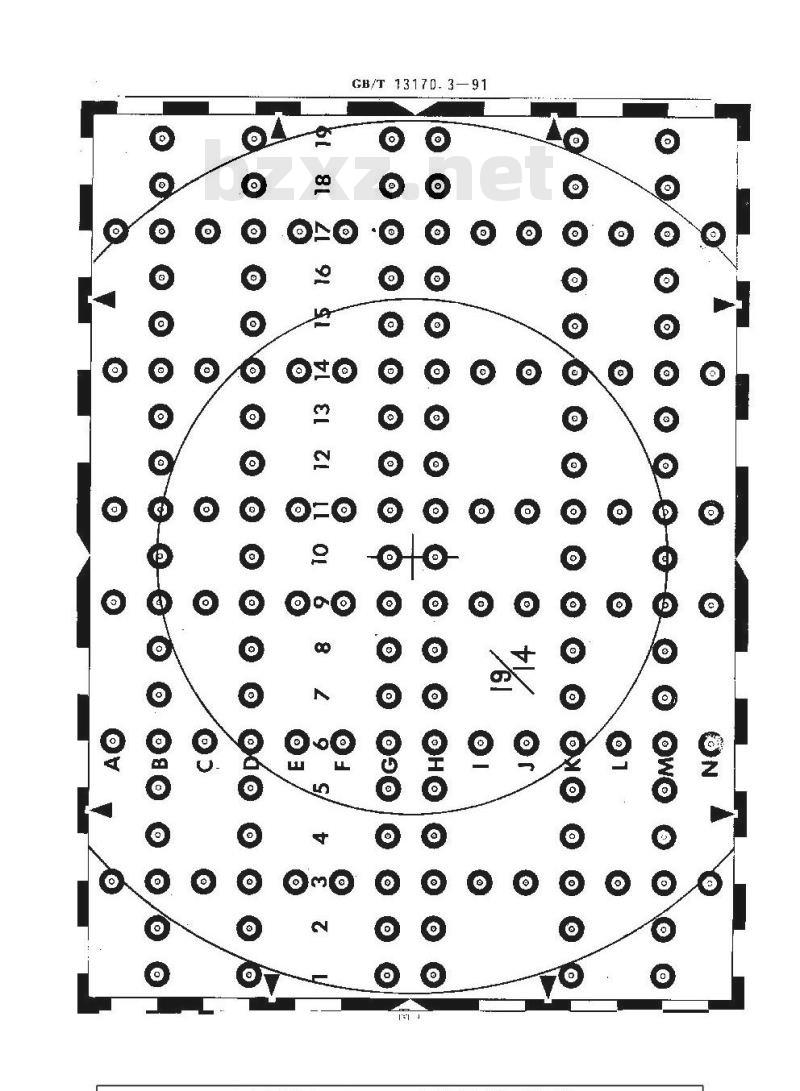

测试图标准图样如图1所示。
国家按术监督局1991-09-04批准1992-05-01实施www.bzxz.net
GB/T13170.3—91

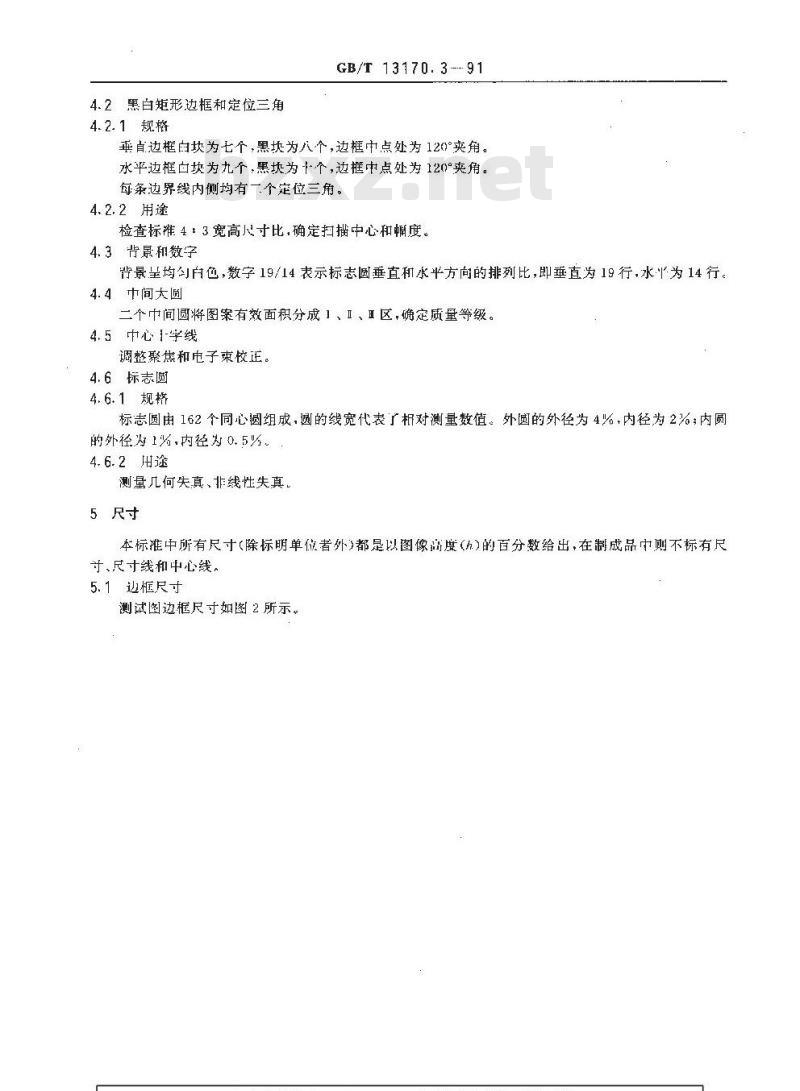

4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170. 3 --- 91
垂直边框由块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有一个定位三角。4.2.2用途
检查标 4：3宽高尺寸比,确定扫描中心和幅度。4.3背景和数字
背景呈均勺自色，数字19/14表示标志圆垂直和水平方向的排列比,即垂直为19行，水为14行。4.4中间大圆
二个巾中间圆将图案有效面积分成」、I、区，确定质量等级。4.5中心1学线
调整聚焦和电子束校正。
4.6标志圆
4.6.1规格
标志圆由162个同心圆组成，圆的线宽代表了相对测量数值。外圆的外径为4%，内径为2%；内圆的外径为1%,内径为0.5%。
4.6.2用途
测量几何失真、非线性失真
5尺寸
本标准中所有尺寸(除标明单位者外)都是以图像高度()的百分数给出,在制成品中则不标有尺寸、尺寸线和中心线。
5.1边框尺寸

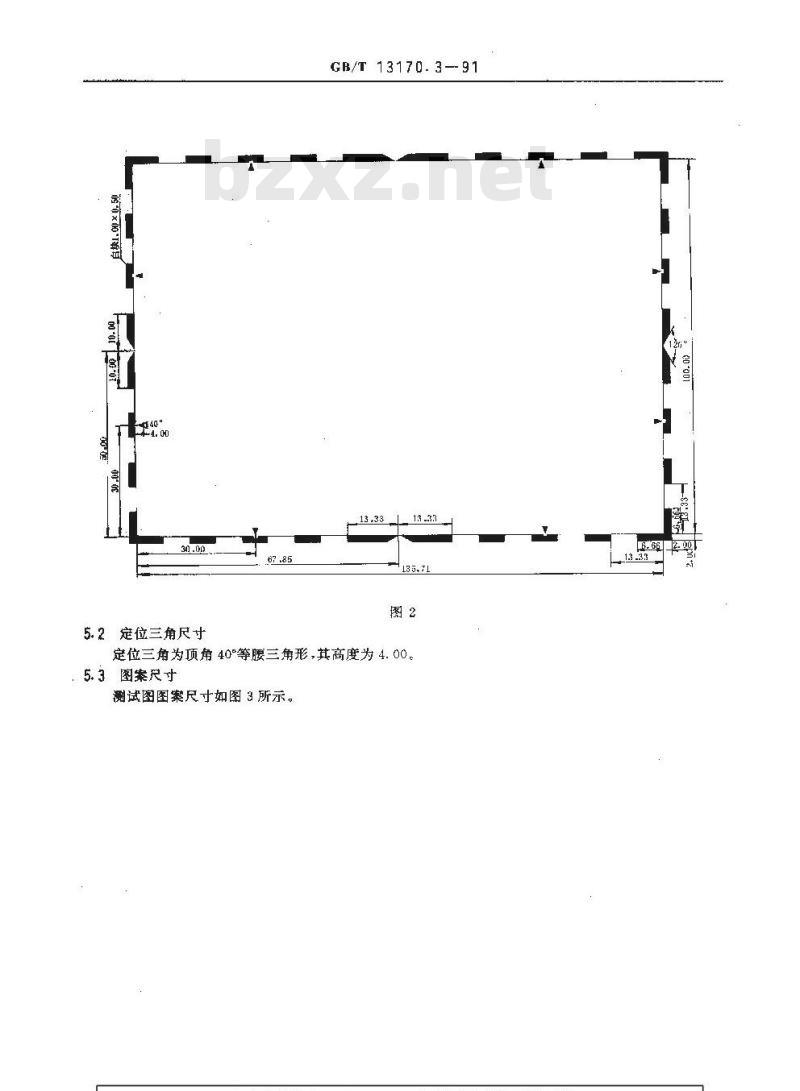

测试图边框尺寸如图2所示。
Fio-ar
5. 2定位三角尺寸
GB/T 13170.3-91
定位三角为顶角40°等腰三角形，其高度为4.00.：5.3图案尺寸

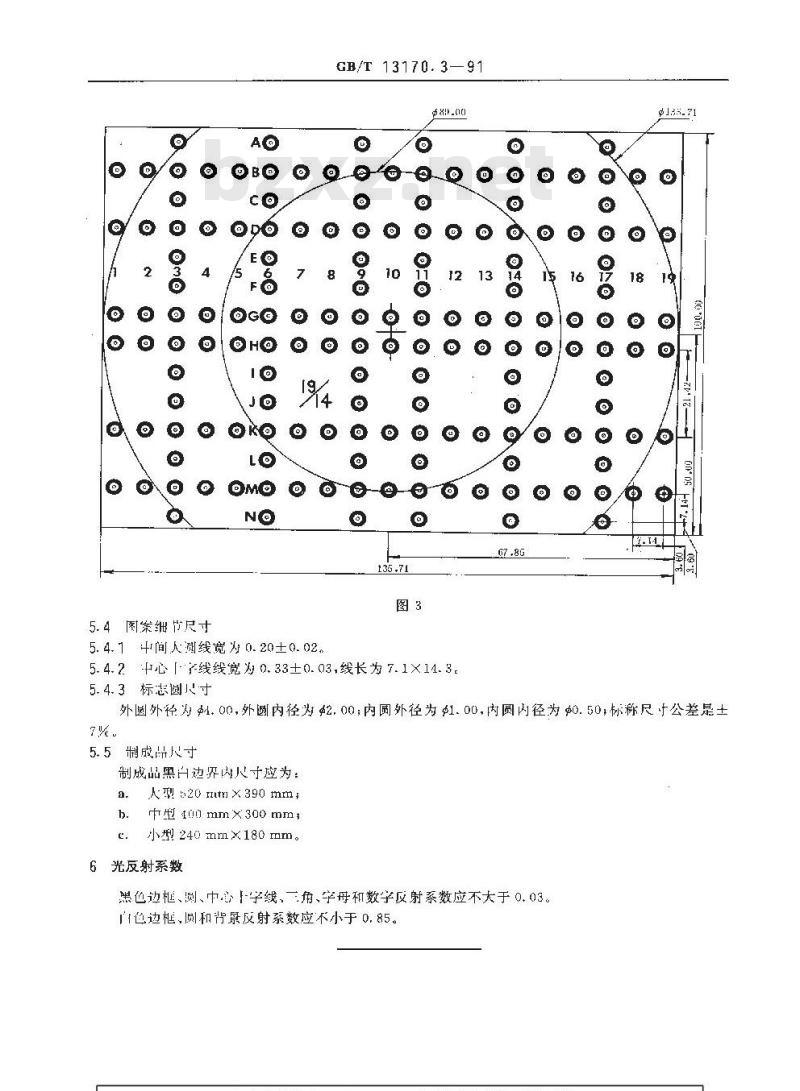

测试图图案尺寸如图3所示。
5.4图案细节尺寸
GB/T 13170.391
5.4.14间人测线宽为0.20±0.02。?
5.4.2心「产线线宽为0.33±0.03,线长为7.1×14.3.5. 4. 3 标志圆寸
外圆外径为.00,外圆内径为2.00;内圆外径为.00,内圆内径为0.50,标称尺于公差是±7%
5.5制成品尺寸
制成品黑白逆界内尺寸应为：
人型20m×390mm
b.中型 1 mmx300mmt
小型240mm×180mm。
6光反射系数
黑色边框、测、中心1-学线，一角、李母和数字反射系数应不大于0.03。也边,圆和背景反射系数应不小于 0.85。附加说明，
GB/T 13170.3-91
本标准由中华人民共和国机械电子工业部提出。本标准虫机械电子工业部电子标准化研究所归口并负责解释。本标准由机械电子工业部南京第五十五研究所负责起草。本标准主要起草人郝元福、朱生良，胡振清、夏爱莉。自本标准实施之日起，原SI2243.3—82反射式电视摄像线性测试图B型》作废。
