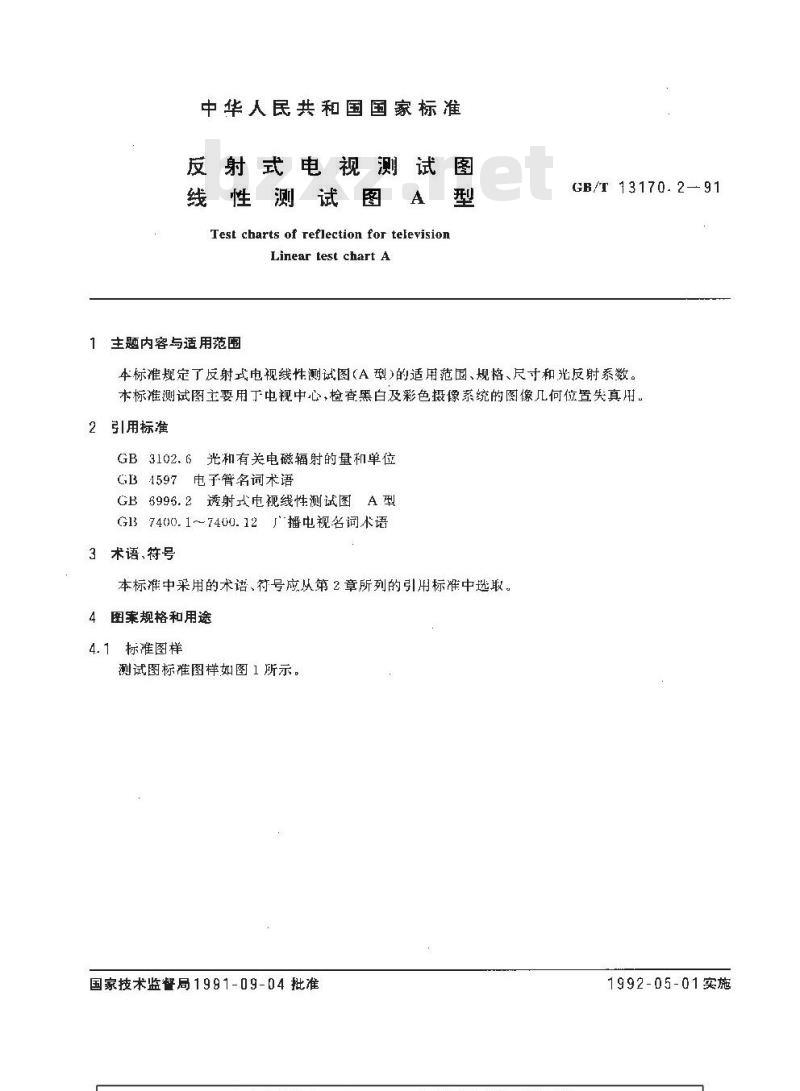

中华人民共和国国家标准
反射式电视测试图
线性测试图A
Test charts of reflection for televisionLinear test chart A
主题内容与适用范围
GB/T 13170. 2-91
本标准规定了反射式电视线性测试图(A型)的适用范围、规格、尺寸和光反射系数。本标准测试图主要用丁电视中心，检查黑白及彩色摄像系统的图像几何位置失真用2引用标准
GB3102、6光和有关电磁辐射的量和单位GB4597电子管名词术语
GB6996.2透射H电视线性测试图
G137400.1~～7400.12播电视名词术语3 术语、符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。4图案规格和用途
4.1标准图样

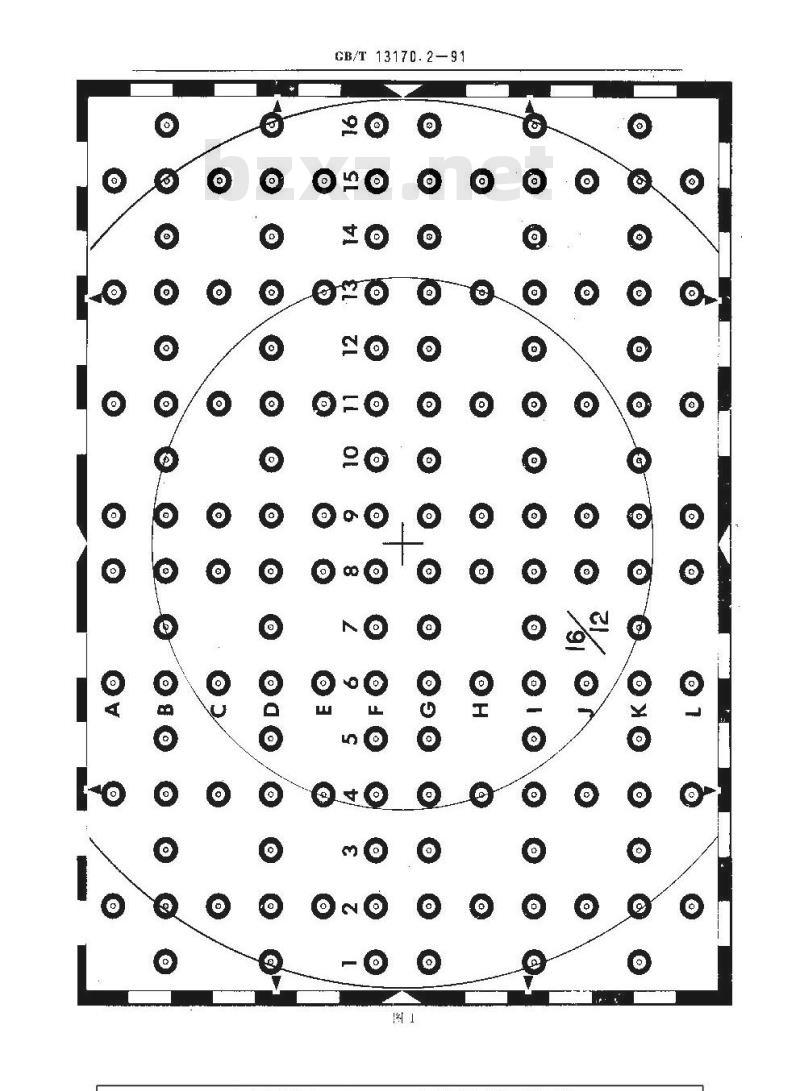

测试图标准图样如图 1 所示。
国家技术监督局1991-09-04批准1992-05-01实施
CB/T 13170.2—91

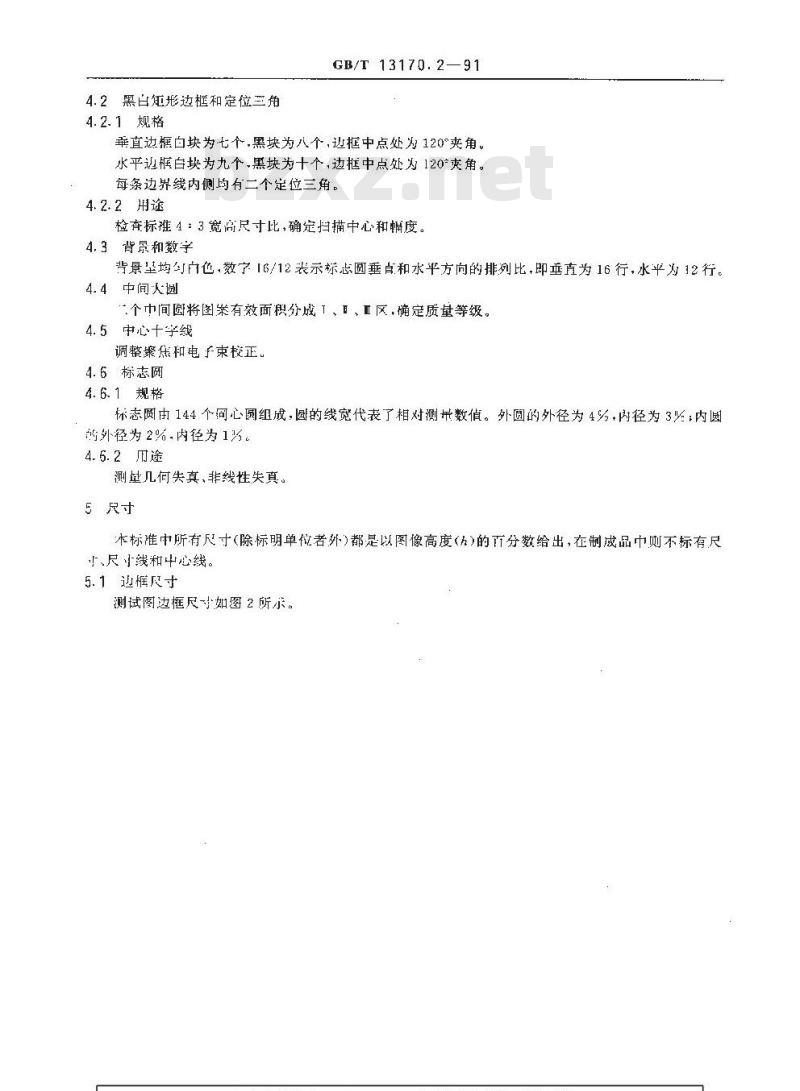

4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170.2—91
乘直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个、黑块为十个，边挺中点处为120°角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标4：3宽高尺寸比，确定扫描中心和幅度。4.3背景和数字
背景坚均勺白色，数字16/12表示标志圆垂自和水平方向的排列比，即垂直为16行，水平为12行。4.4中间天圆
个中间圆将图案有效面积分成「、！、Ⅱ区，确定质量等级。4.5中心十字线
调整聚焦和电于束校正，
4.6标志圆
4.6. 1规格
标志圆由144个同心圆组成，的线宽代表了相对测求数值。外圆的外径为4%，内径为3%；内圆的外径为2%.内径为1为。
测几何失真、非线性失真。
5尺寸
本标准中所有尺寸（除标明单位若外)都是以图像高度(h)的百分数给出，在制成品中则不标有尺尺小和中心线。
5.1逆框尺寸

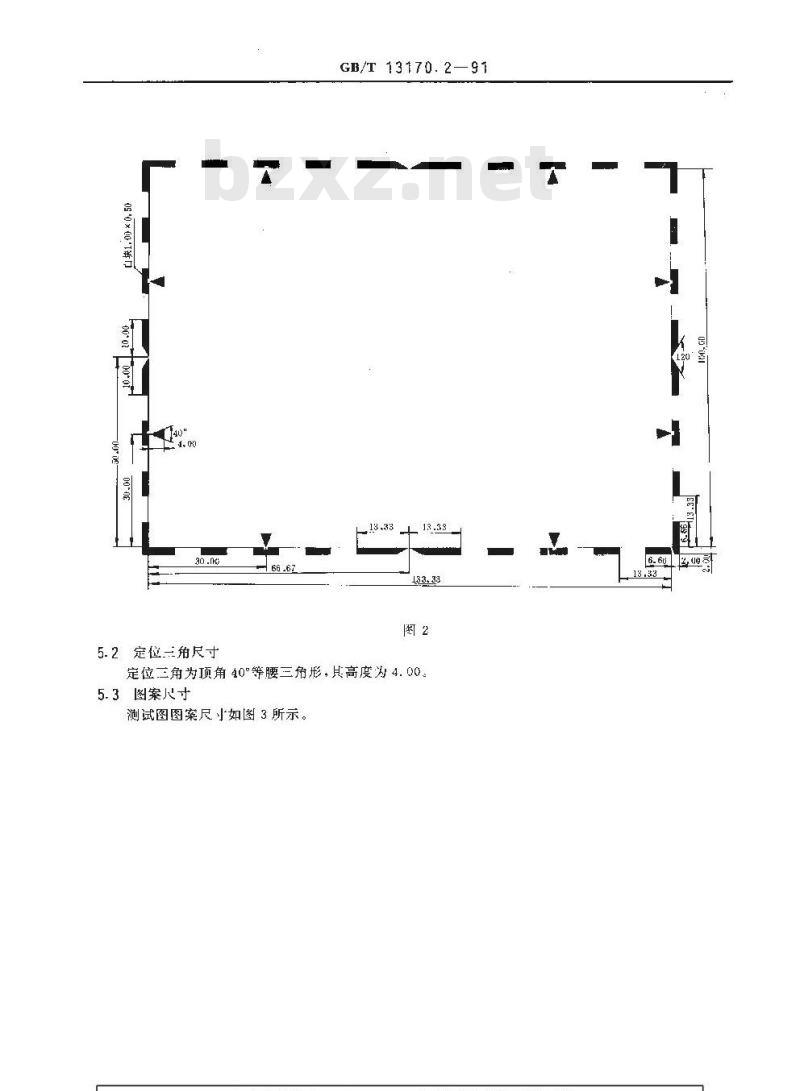

测试图边框尺寸如图2所示。
09-000饿
5.2定位三角尺寸
GB/T 13170.2-91
定位三角为顶角40°等腰三角形，其高度为4.00。5.3图案尺寸www.bzxz.net

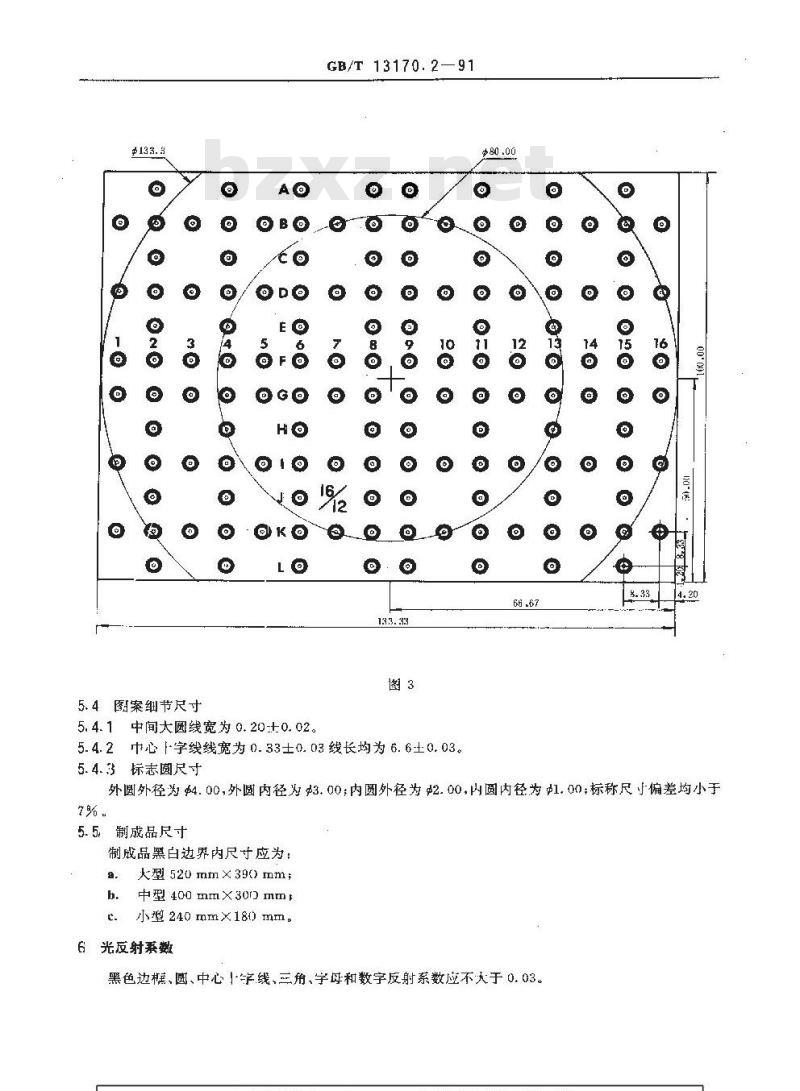

测试图图案尺小如图3所示。
5.4图案细节尺寸
5.4.1中间大圆线宽为0.20±0.02。GB/T 13170.2—91
5.4.2巾心字线线宽为0.33士0.03线长均为6.6±0.03。5.4.3标志圆尺寸
外圆外径为4.00，外圆内径为±3.00；内圆外径为2.00，内圆内径为1.00；标称尺寸偏差均小于7%.
5.5．制成品尺寸
制成品黑白边界内尺寸应为：
a.型520mmx390mm
h中型400mmx30mmm
c.小型240mm×180mmg
6光反射系数
黑色边框、圆、中心小学线、三角、字母和数字反射系数应不天于0.03。GB/T 13170.2—91
白色边框和背景反射系数应不小于 0.85。附加说明：
本标推由中华人民共和国机械电子工业部提出。本标雁由机械电了工业部电了标准化研究所归口并负责解释。本标雁由机械电了工业部南京第五十五研究所负责起草。本标准主要起草人郝元福、朱生良、胡振清、夏爱莉。自本标准实施之日起，原SJ2243.2—82反射式电视摄像线性测试图A型》作废。
