【国家标准(GB)】 反射式电视测试图 余象测试图

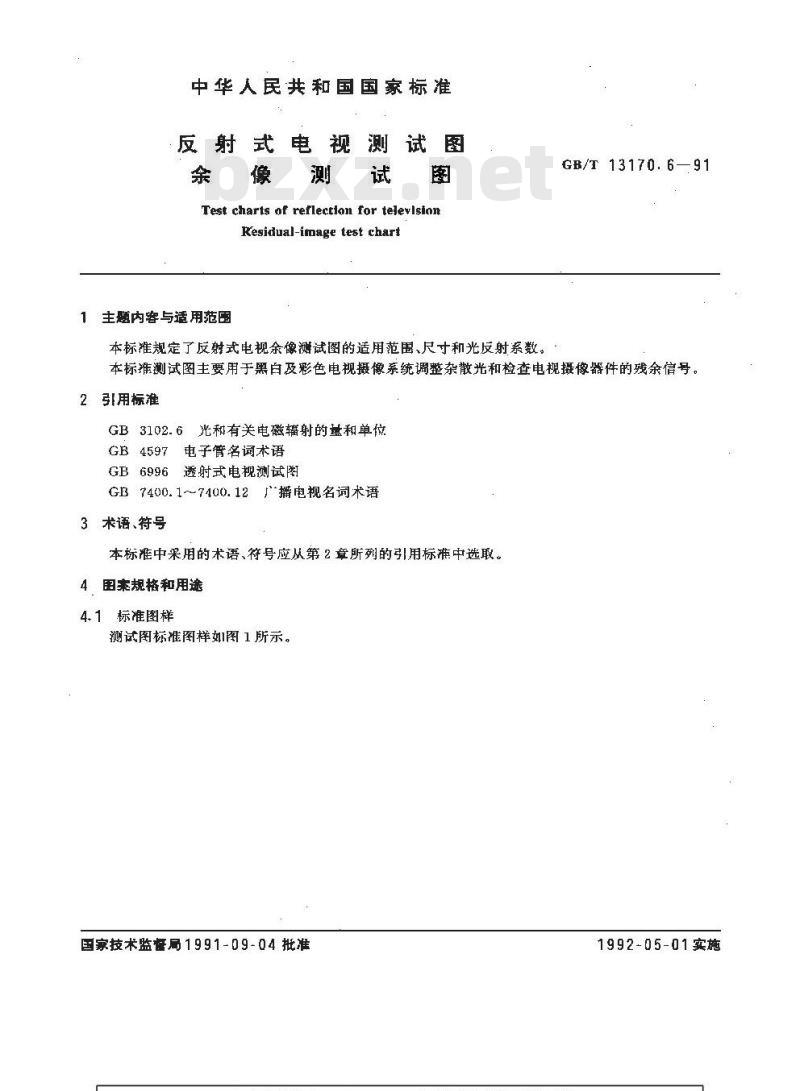

中华人民共和国国家标准
反射式电视测试图
Test charts of reflectlon for televlsionResidual-image test chart
主题内容与适用范围
本标准规定了反射式电视余像试图的适用范围、尺寸和光反射系数。GB/T 13170. 6—91
本标准测试图主要用于黑白及彩色电视摄像系统调整杂散光和检查电视摄像器件的残余信号。2引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597电子管名词术语
GB6996透射式电视测试图
GB7400.1～7400.12广播电视名词术语3术语、符号
本标雁中采用的术语、符号应从第2章所列的引用标准中选取。图末规格和用途
4.1标准图样

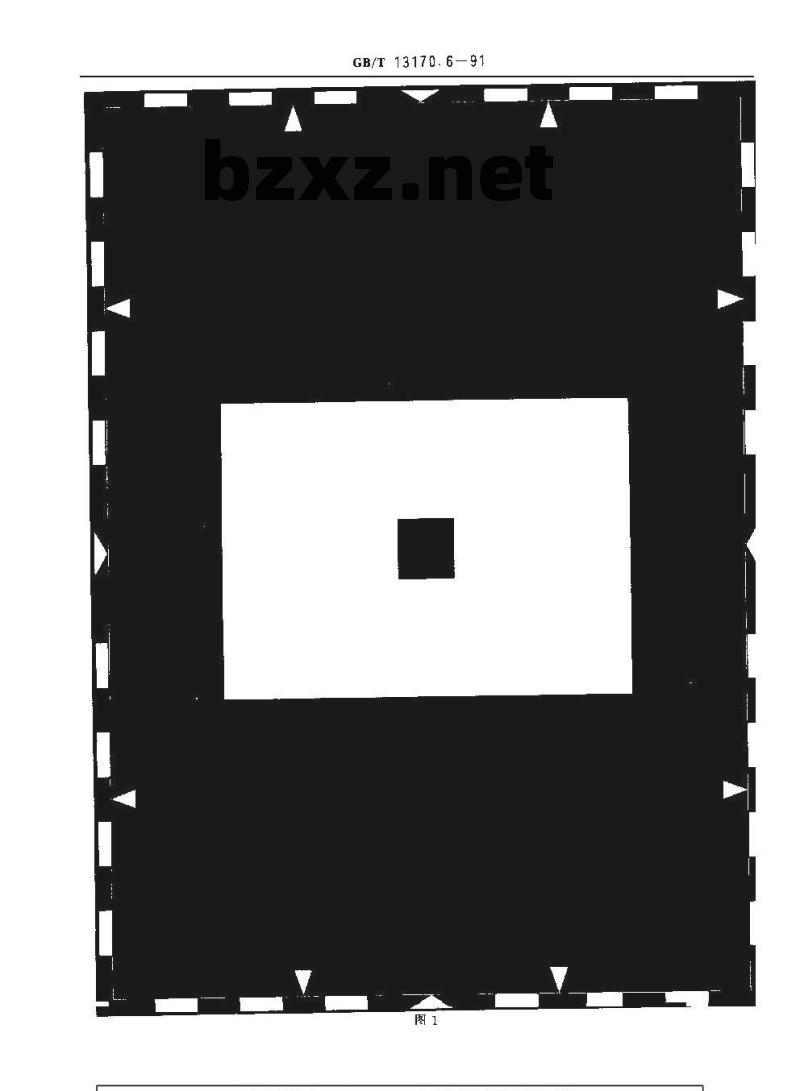

测试图标准图样如图1所示。此内容来自标准下载网
国家技术监督局1991-09-04批准1992-05-01实施
GB/T13170.6—91

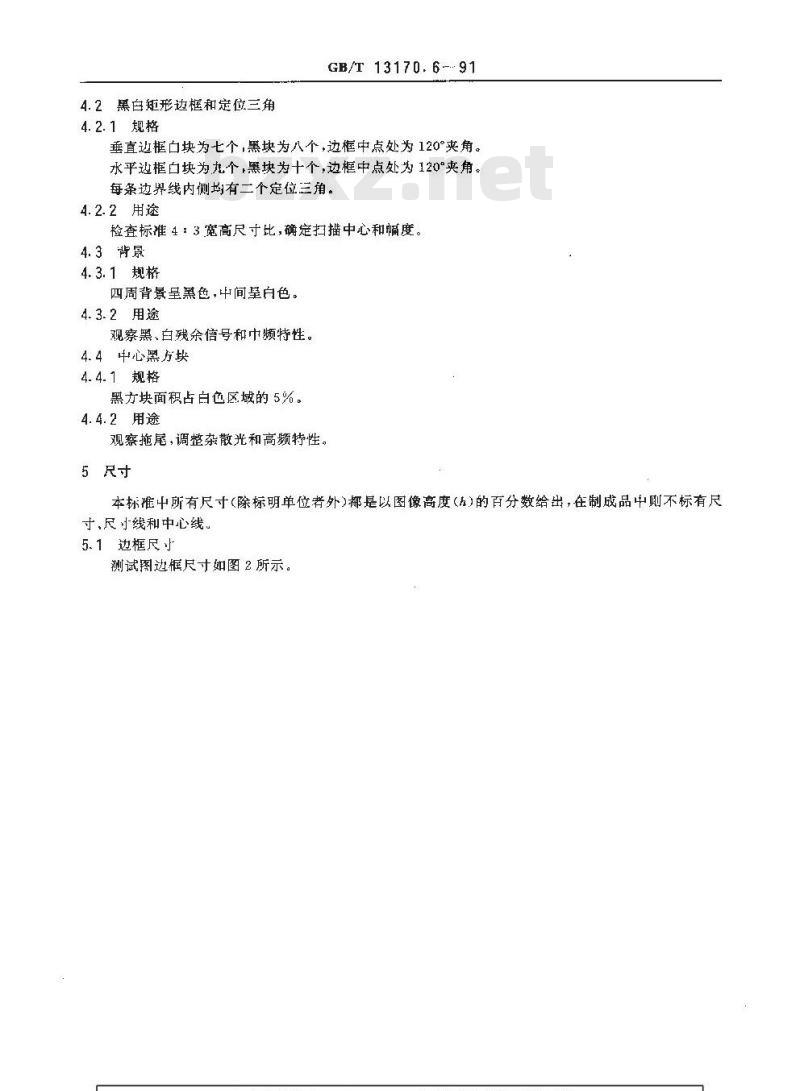

4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170. 6-. 91
垂直边框块为七个，黑块为八个，边框中点处为120°夹角。水平逆框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。4.3背景
4.3.1规格
四周背景呈黑色，中间垩白色。4. 3.2用途
观察黑、白残余信号和中频特性。4.4中心黑方块
4.4.1规格
黑方块面积占白色区域的5%。
4.4.2用途
观察拖尾，调整杂散光和高频特性。5尺寸　
本标准中所有尺寸（除标明单位者外）都是以图像高度（）的百分数给出，在制成品中则不标有尺寸，尺小线和中心线。
5.1边框尺寸

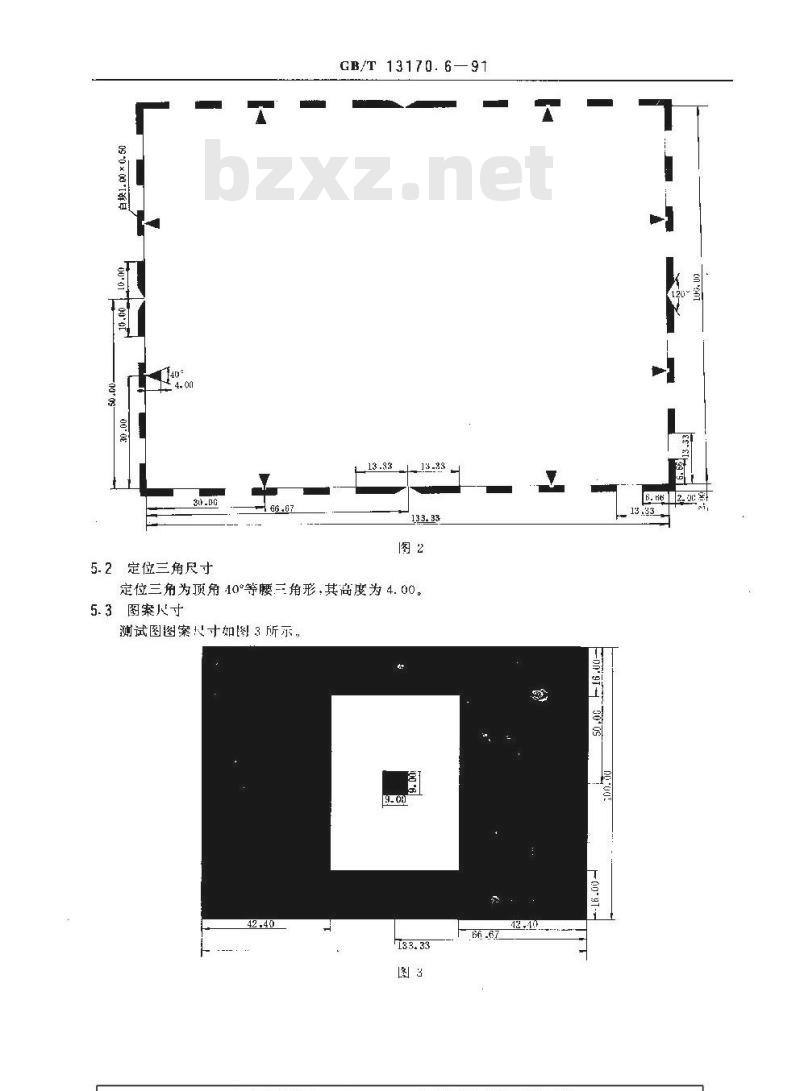

测试图边框尺寸如图2所示。
5.2定位三角尺寸
GB/T 13170.6—91
定位三角为顶角40°等腰角形，其高度为4.00。5.3图案尺寸
测试图图案心寸如图3所示。
6. ti6 12. 06:

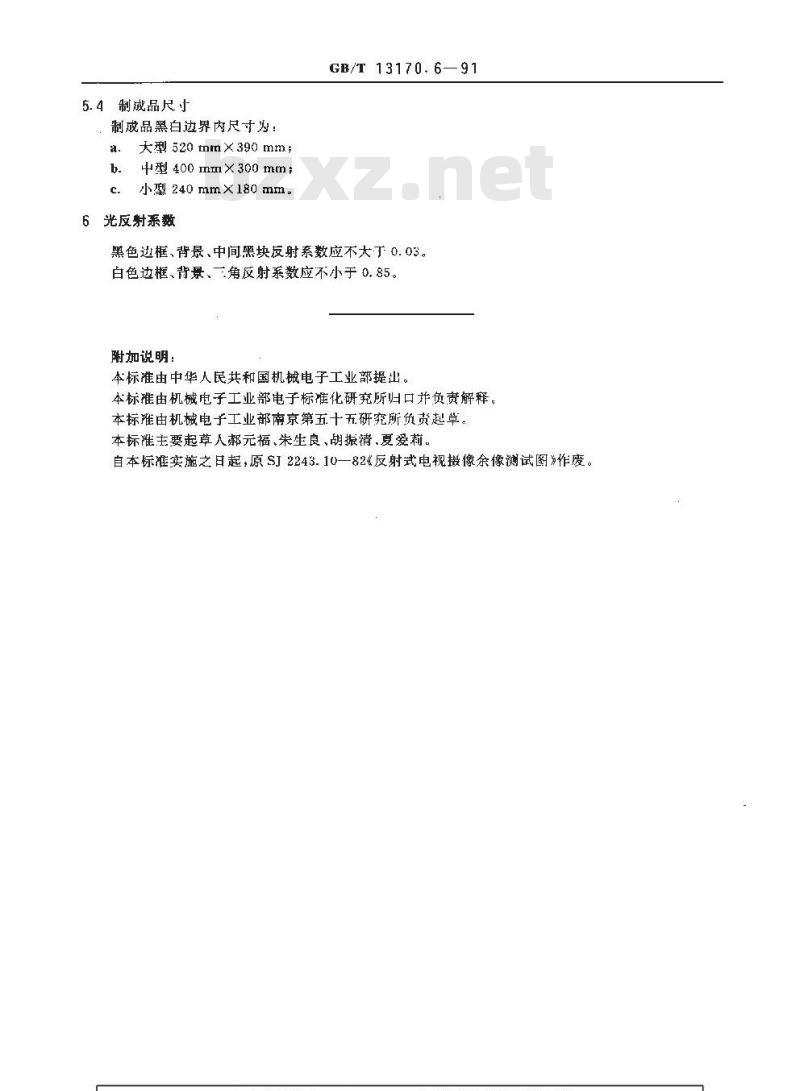

5.4制戒品尺小
制戒品黑白边界内尺寸为：
a.大型520mm×390mm，
中型400mmx300mtm
c.小型240mmX180mm。
6光反射系数
GB/T 13170. 6—91
黑色边框，背景、中间黑块反射系数应不大于0.03。白色边框、背景、一角反射系数应不小于0.85。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口并负责解释。本标由机械电子工业部南京第五十五研究所负贡起草。本标主要起草人郝元福、朱生良、胡振清.夏爱莉。自本标准实施之日起，原SJ2243.10一82《反射式电视摄像余像测试图》作废。
