中华人民共和国国家标准
反射式电视测试图
Test charts of reflection for televisionCircular zone test chartwwW.bzxz.Net

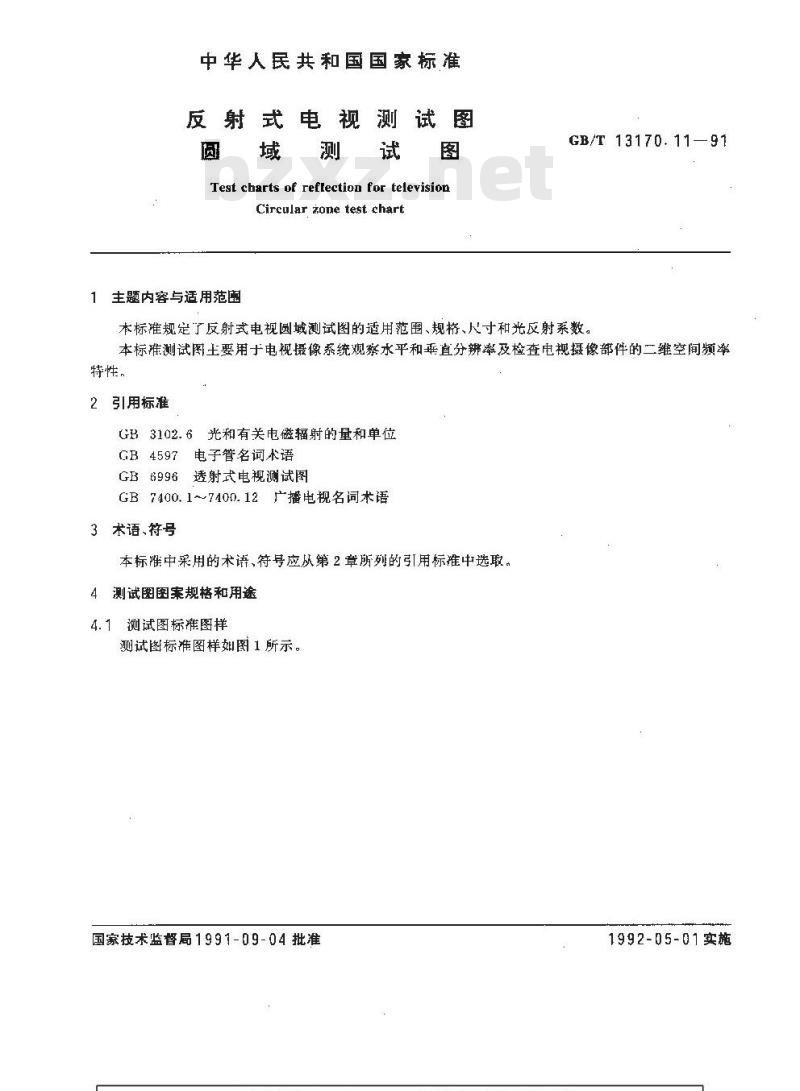

1主题内容与适用范围
GB/T 13170. 11-91
本标准规定了反射式电视圆域测试图的适用范围、规格、尺寸和光反射系数。本标准测试图土要用于电视摄像系统观察水平和垂直分辨率及检查电视摄像部件的二维空间频率特性，
2引用标准
GB3102.6光和有关电磁辐射的量和单位GB 4597
电子管名词术语
透射式电视测试图
GB 6996
GB7400.1～7400.12广播电视名词术语3术语、符号
本标催中采用的术语、符号应从第2章所列的引用标准中选取。4测试图图规格和用途
4.1测试图标准图样
测试图标准图样如图1所示。
国家技术监督局1991-09-04批准1992-05-01实施
GE/T13170.11-91
4.2黑白矩形边框
4.2.1规格
GB/T 13170.11—91
垂直逝框白块为匕个，黑块为八个，边框中点处为120\夹角。水平边框白块为九个，黑块为1个，边框巾点处为120°爽角。4.2.2用途
检查标准4：3宽高尺寸比,确定扫描中心和幅度4.3背景
背景罢均匀白色，边缘垂直和水平的标患短线用以判断空问频率或分辨率的范围。4.4空问频率条
4.4.1规格
由中心向外逐渐扩展的圆状空问频率条其水平方向代表着0.65～7.5MHz(50～600电视行）,垂直方向代表着 0. 65～5.5 MHz(50~～450 电视行)。4.4.2用途
检查摄像系统的三维空间频率特性、分辨率和奈奎斯特效应等。5尺寸
本标难中所有尺(除标明单位者外)都是以图像高度()的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
5.1边框尺寸

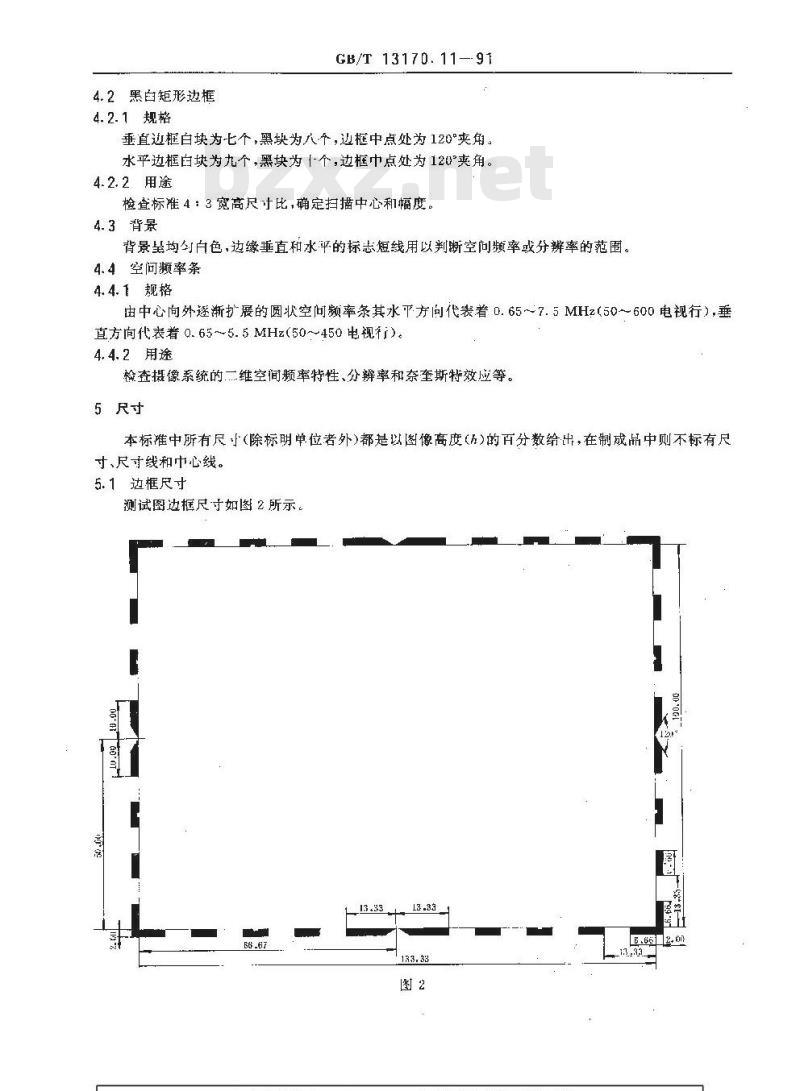

测试图边框尺寸如图2所示。
5.2图案尺寸

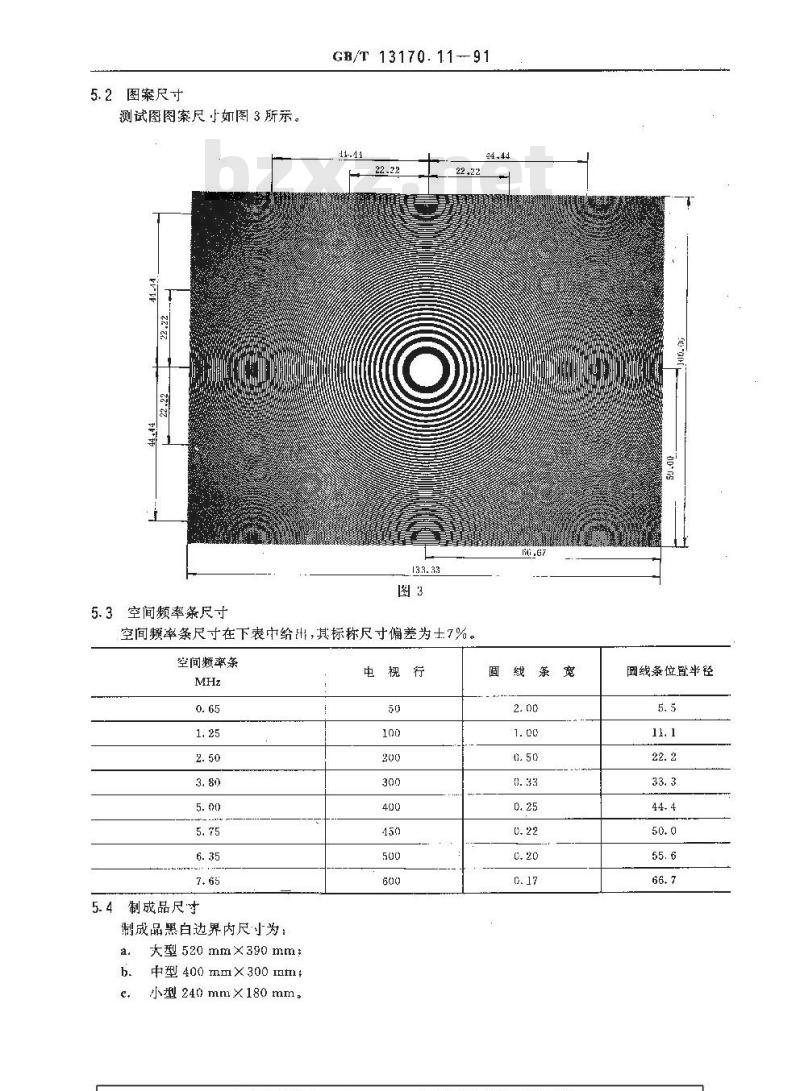

测试图图案尺如图3所示。
5.3空间频率条尺寸
GB/T 13170. 11-91
空间频率条尺寸在下表中给出，其标称尺寸偏差为士7%。空间频率条
5.4制成品尺寸
制成品黑白边界内尺小为：
大型520mm×390mm；
中型400mm×300um
小型240mm×180mm
电视行
圆线茶宽
圆线条位愈半径
光反射系数
GB/T 13170.11—91

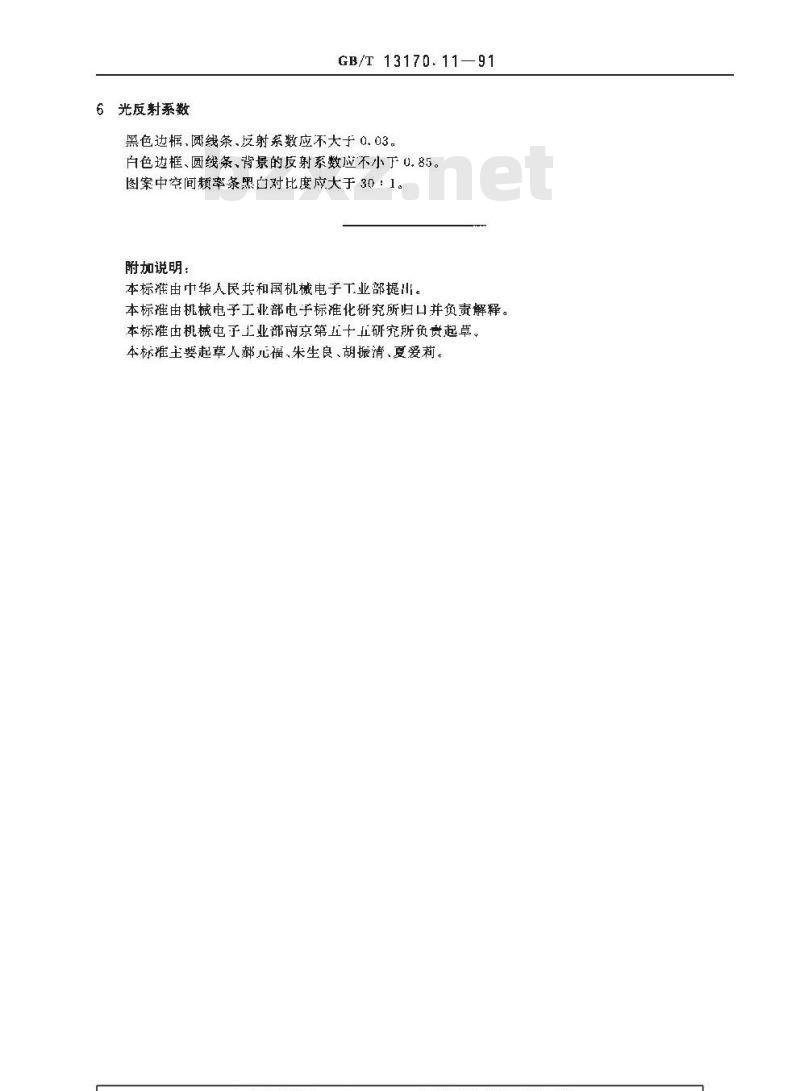

黑色边、圆线条、反射系数应不大于0.03。白色边框、圆线条，背景的反射系数应不小于0,85。图案中空间频率条黑白对比度应大于30：1。附加说明：
本标崔由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口并负责解释。本标雅由机械电工业部南京第五十丘研究所负资起草。本标雅主要起草人郝元福、米生良、胡振清、夏爱莉。
