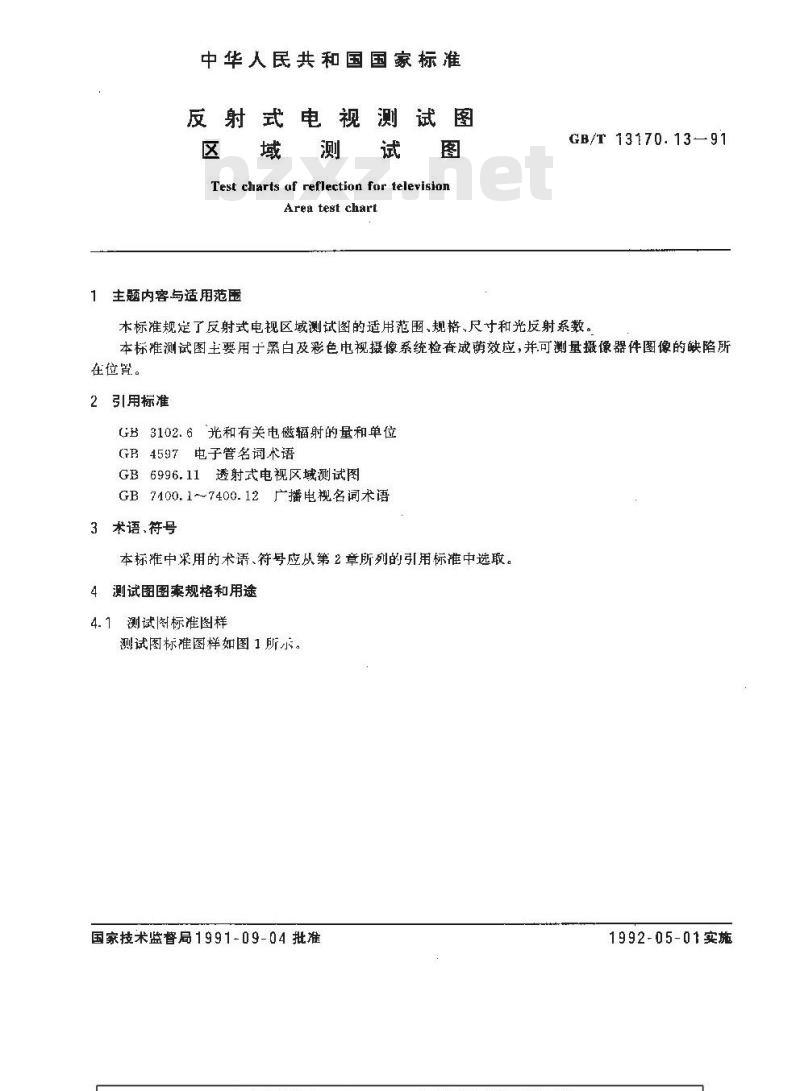

中华人民共和国国家标准
反射式电视测试图
Test charts of reflection for televisionArea test chart
1主题内容与适用范围
GB/T 13170. 1391
本标准规定了反射式电视区域测试图的适用范围、规格、尺寸和光反射系数。本标准测试图主要用于黑白及彩色电视摄像系统检查成萌效应，并可测量摄像器件图像的缺陷所在位置。
2引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597电子管名词术语
GB6996.11透射式电视区域测试图GB7100.1~~7400.12广播电视名词术语3术语、符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。4测试图图案规格和用途
测试图标准图样

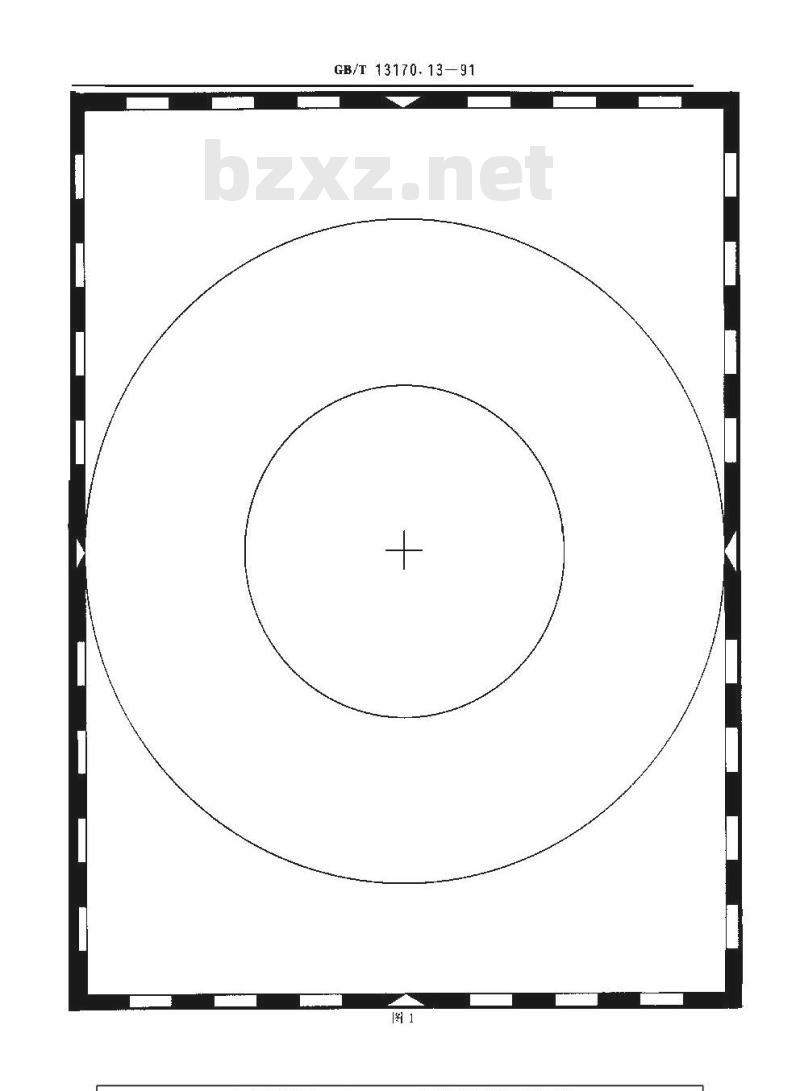

测试图标准图样如图1所示。
国家技术监督局1991-09-04 批准1992-05-01实施
GB/T13170.13—91

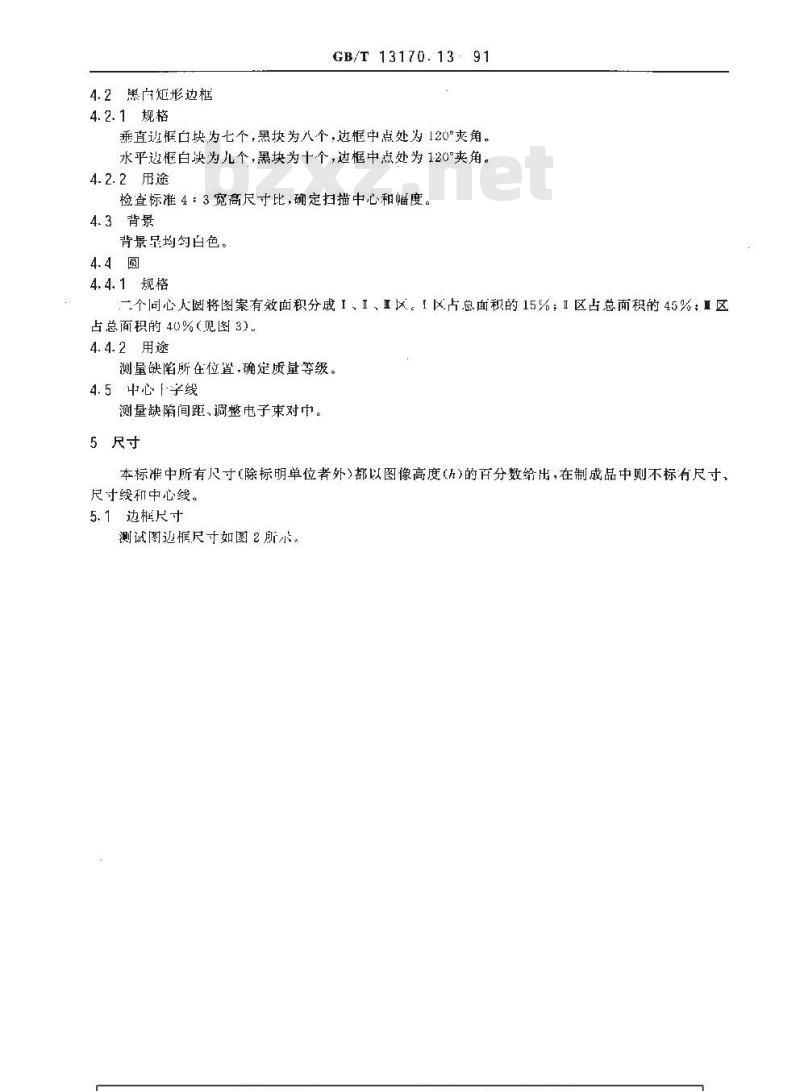

4.2黑矩形边框
4.2.1规格
GB/T13170.13 91www.bzxz.net
乘直过框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。4.2.2用途
检查标准4：3宽高尺寸比,确定扫描中心和幅度。4.3背景
背景呈均匀白色。
4.4.1规格
一个同心人圆将图案有效面积分成IⅡ，直区。1区占总面积的15%；Ⅱ区占总面积的45%；区占总面积的40%（见图3）
4.4.2用途
测量缺陷所在位置·确定质量等级。4.5中心「字线
测量缺陷间距、调整电子束对巾。5尺寸
本标准中所有尺寸(除标明单位者外)都以图像高度()的百分数给出，在制成品中则不标有尺寸尺寸线和中心线。
5.1边框尺寸

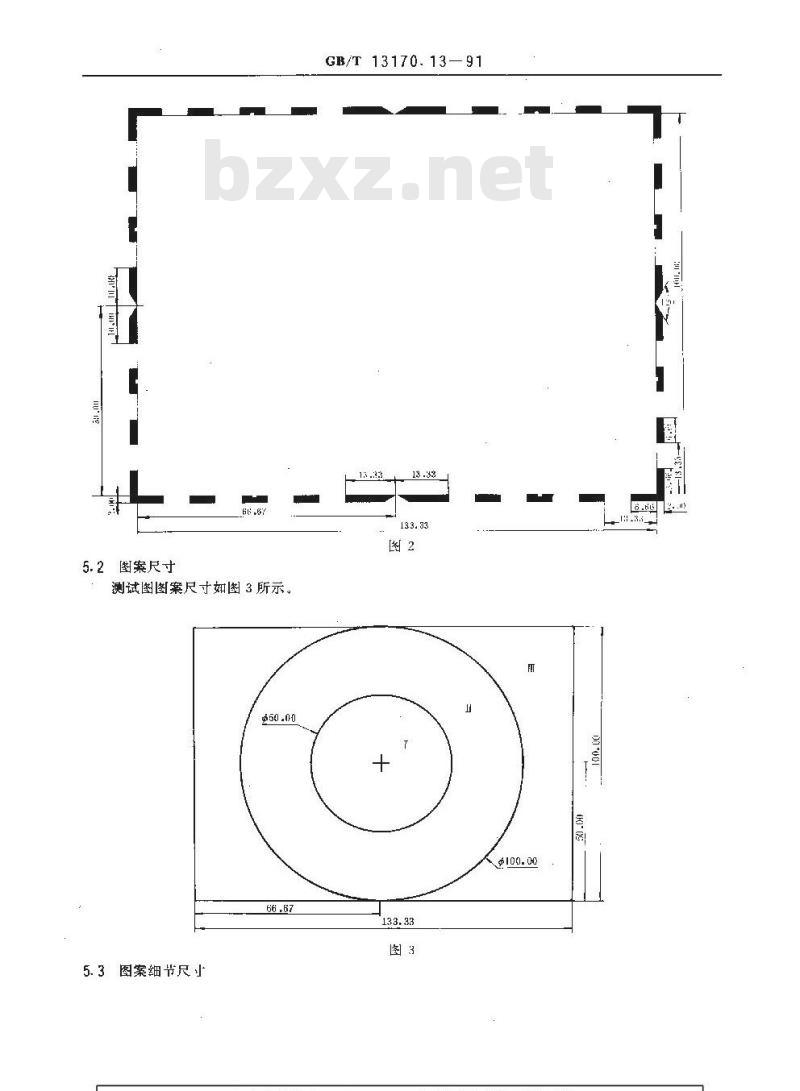

测试图边框尺寸如图2所示。
5.2图案尺寸
测试图图案尺寸如图3所示。
5.3图案细节尺小
GB/T 13170. 13-91
GB/T 13170.13—91

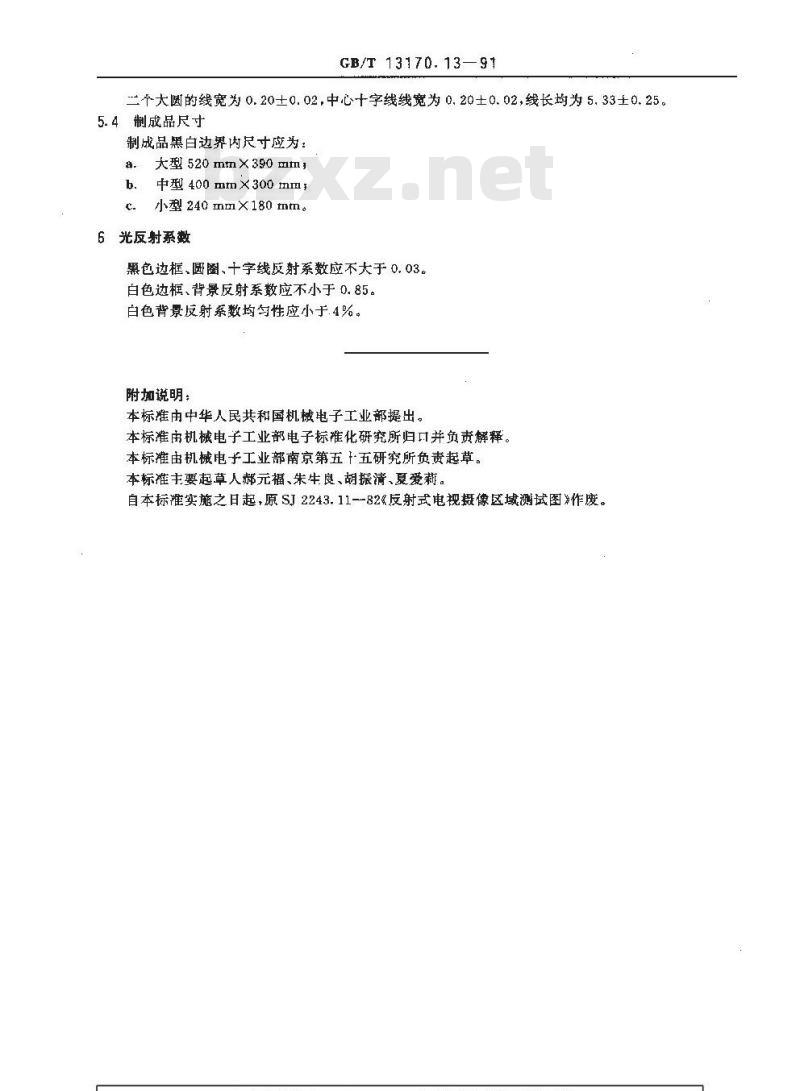

二个大的线宽为0.20±0.02中心十字线线宽为0.20士0.02线长均为5.33士0.25。5.4制成品尺寸
制成品黑白边界内尺寸应为：
a.大型520mm×390mm
中型400mm×300mm;
小型240mm×180 mm。
6光反射系数
黑色边框、圆圈、十字线反射系数应不大于0.03。白色边框、背景反射系数应不小于 0.85。白色背景反射系数均匀性应小于.4%。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口并负责解释。本标准由机械电子工业部南京第五「五研究所负责起草。本标准主要起草人郝元福、朱生良、胡振清、夏爱莉。自本标准实施之日起，原SJ2243.11--82反射式电视摄像区域测试图》作废。
