【国家标准(GB)】 反射式电视测试图 灰度测试图A型

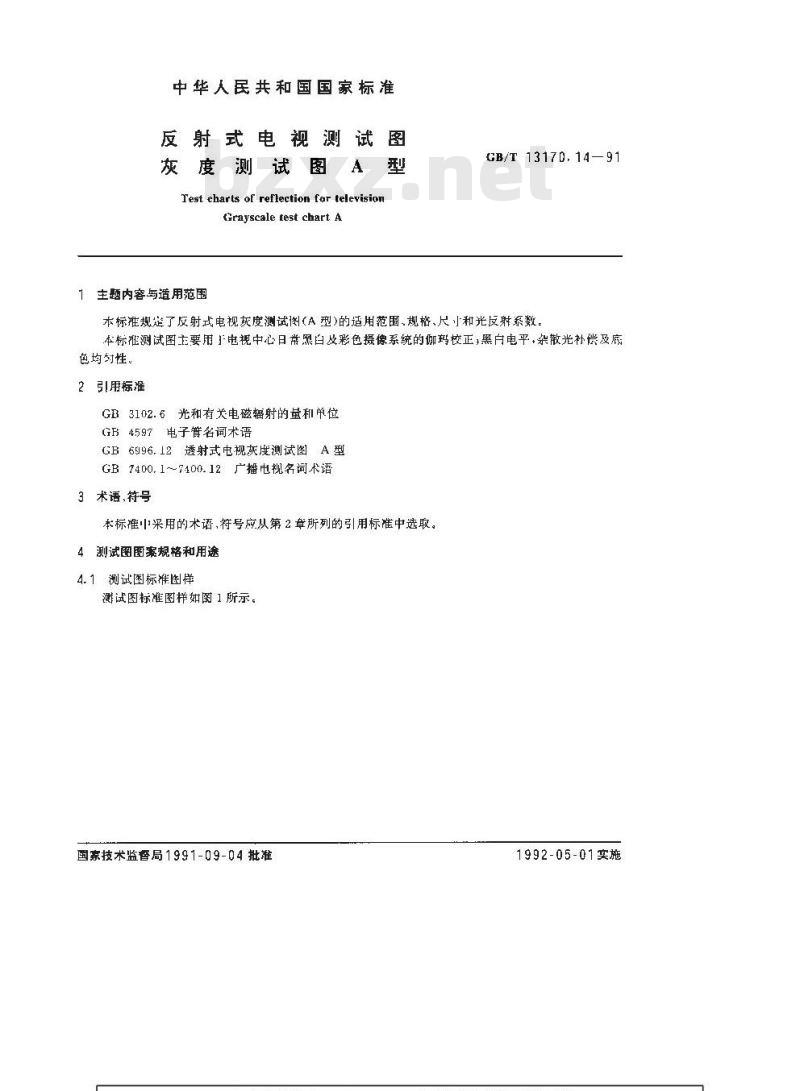

中华人民共和国国家标准
反射式电视测试
度测试图
Test charts of reflection far televisionGrayscale test chart A
主题内容与适用范围
GB/T 1317D. 14—91
本标准规定了反射式电视灰度测试图(A型)的适用范围.规格、尺小和光反射系数。本标推测试图主要用电视中心日带黑白及彩色摄像系统的伽玛校正，黑电平，架散光补偿及底色均对性。
2引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597电子管名词术语
GB6996.12透射式电视灰度测试图A型
GB 7400.1~7400.12广播电视名词术语3术语.符号
本标推中采用的术语，符号应从第2章所列的引用标准中选取。4测试图图案规格和用途
4.1测试图标准图伴
试图标准图图1所示。
国家技术监督局1991-09-04批准1992-05-01实施
GB/T 13170.14—91

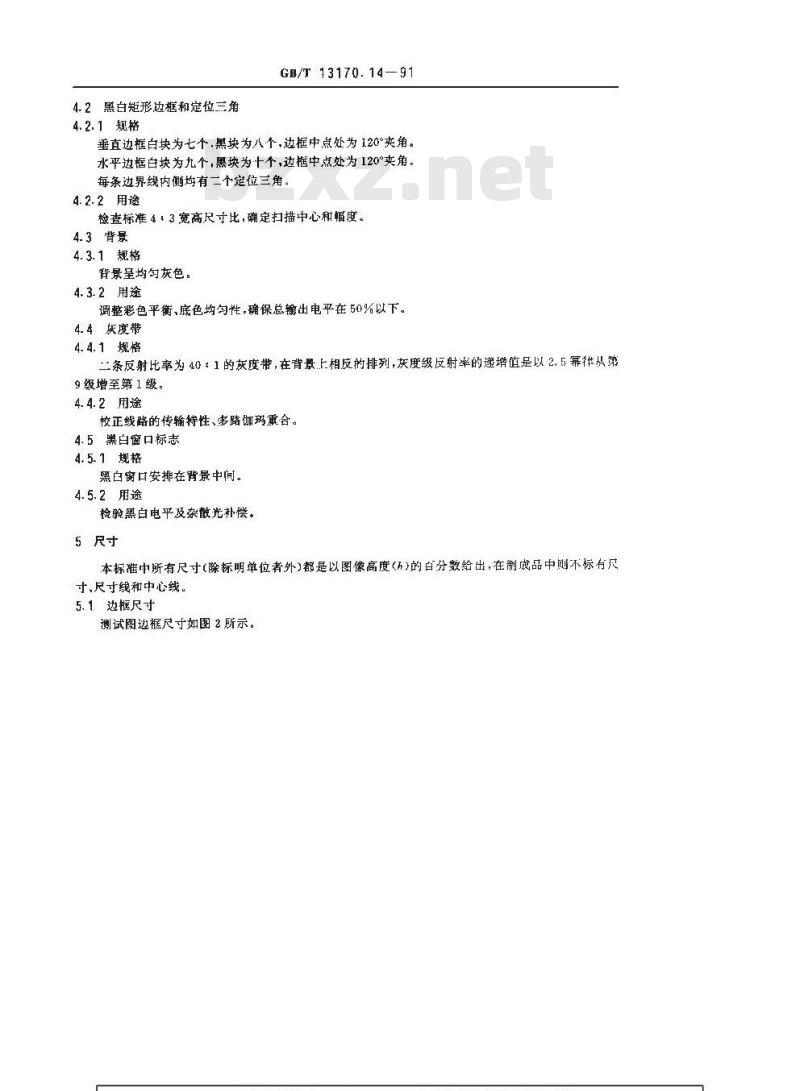

4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170. 14—91
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边中点处为120°夹角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标准43宽高尺寸比，确定扫描中心和幅度。4.3背景
4.3.1规格
背景呈均匀灰色。
4.3.2用途
调整彩色平衡、底色均勾性，确保总输出电平在50%以下。4.4灰度带
4.4.1规格
二条反射比率为401的灰度带,在背景上相反的排列，灰度级反射率的递增值是以2.5幂性从第9级增至第1级。
4. 4.2用途
校正线路的传输特性、多路伽玛重合。4.5黑白窗口标志免费标准bzxz.net
4.5.1规格
黑白窗口安排在背景中间。
4.5.2用途
检验黑白电平及架散光补偿。
5尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
5.1边握尺寸

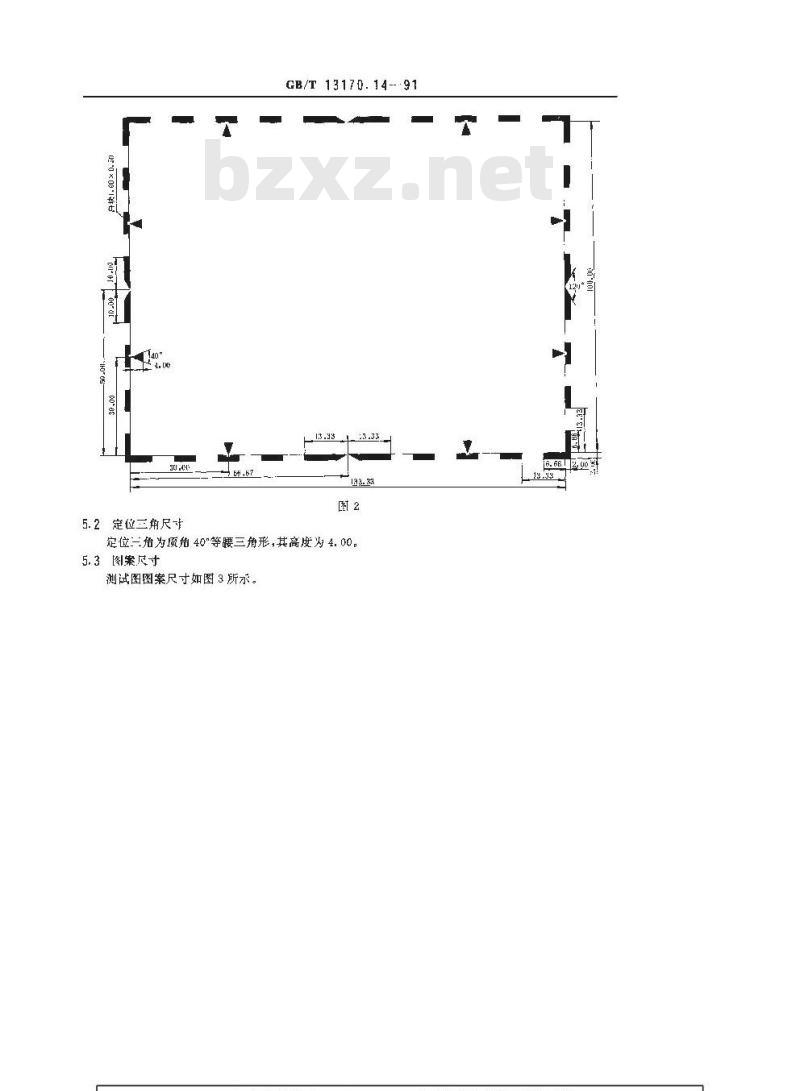

测试图边框尺寸如图 2所示。
..comonr-ar
5.2定位三角尺寸
GB/T 13170.14--91
定位二角为顶角40\等腰三角形,其高度为4. 00。5.3图案尺

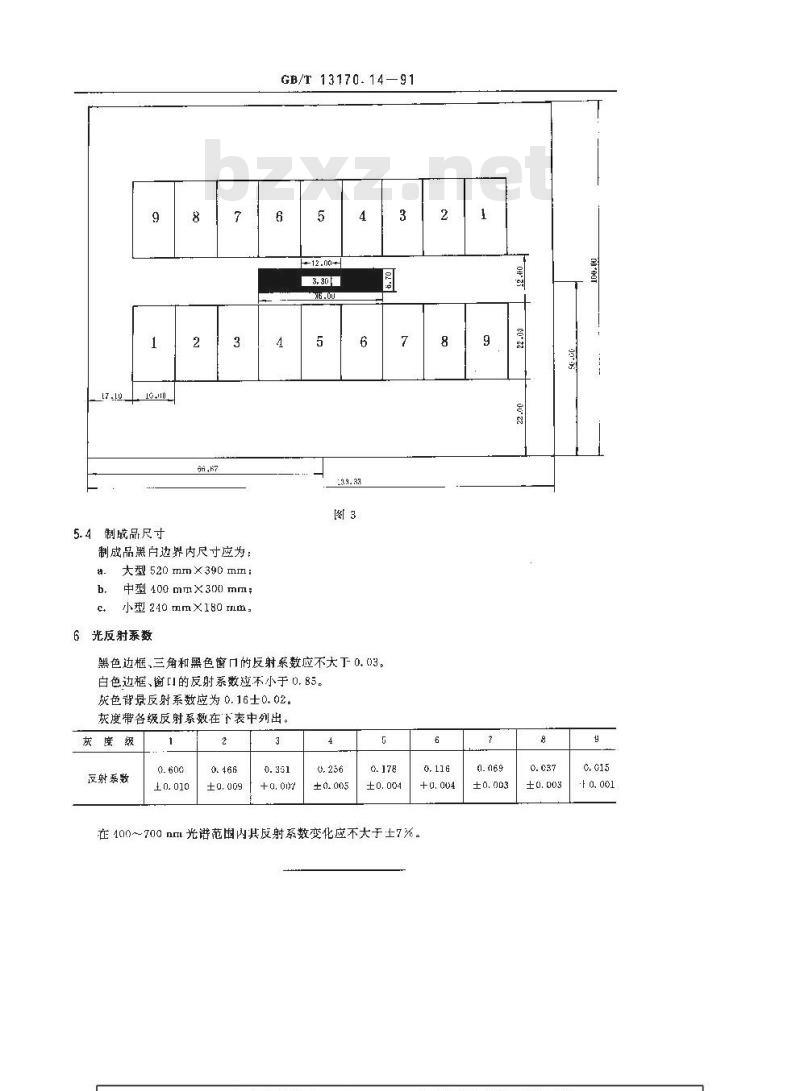

测试图图案尺寸如图3所示。
10 410
5.4制战品尺寸
制成品黑白边界内尺寸应为：
大型 520 mm×390 mm:
中型400mmx300mm；
小型240mmX180mm
6光反射系数
GB/T 13170.14—91
黑色边框,三角和黑色窗口的反射系数应不大下 0. 03。白色边框、窗I的反射系数短不小于 0. 85。炭色背景反射系数应为 0.16士0.02。灰度带各级反射系数在下表中列出，东度级
反射系数
±0005
在100～700nm光谱范围内其反射系数变化应不大于土7%。9
附加说明：
GB/T 13170.14--91
木标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所归口并负贵解释。本标准由机械电子工业部南京第五十五研究所负资起卓。本标油主要起草人郝元福、朱生良、胡振消，夏爱精。本标催实施之日起原SJ2243.12—82《反射式电视摄像对数灰度测试图》作度。
