【国家标准(GB)】 反射式电视测试图 重合测试图B型

中华人民共和国国家标准免费标准bzxz.net

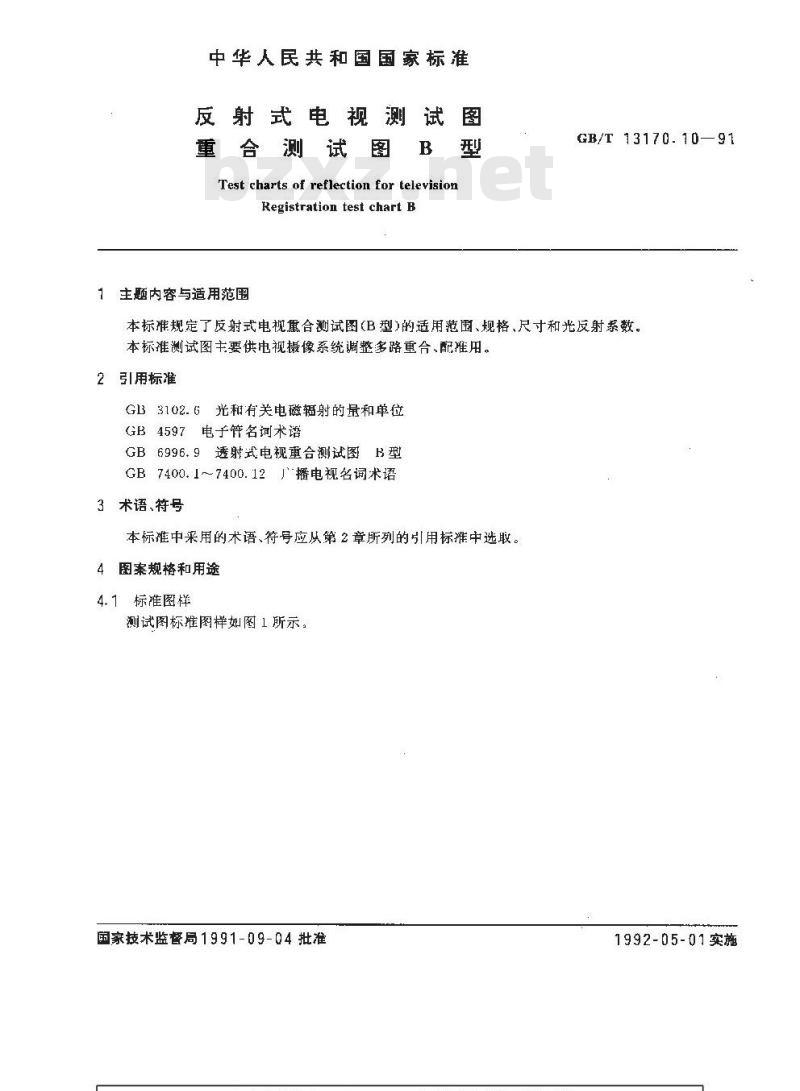

反射式电视测试图
重合测
Test charts of reflection for televisionRegistration test chart B
1主题内容与适用范围
GB/T13170.10—91
本标准规定了反射式电视重合测试图(B型)的适用范围、规格、尺寸和光反射系数。本标准测试图主要供电视摄像系统调整多路重合、配准用。2引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597电子管名术语
GB6996.9透射式电视重合测试图B型
GB7400.1～7400.12播电视名词术语3术语、符号
本标准中来用的术语、符号应从第2章所列的引用标准中选取。图案规格和用途
4.1标准图样

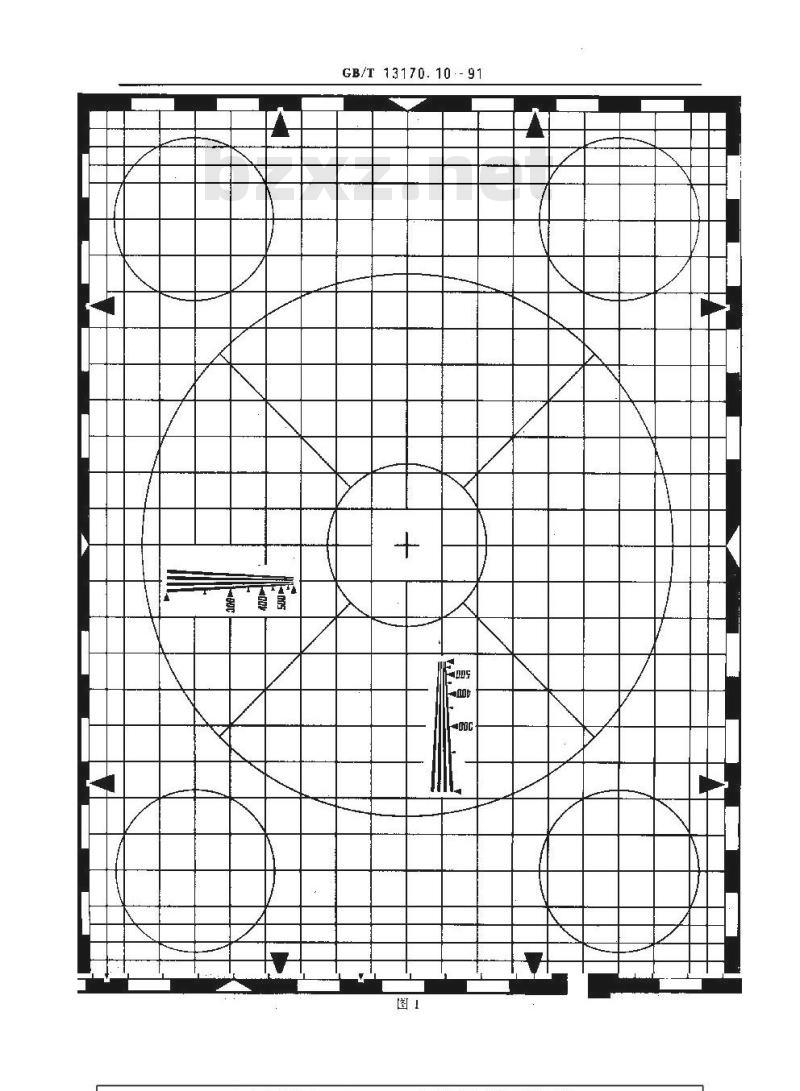

测试图标准图样如图1所示。
国家技术监督局1991-09-04 批准1992-05-01实施
GB/T 13170.10--91

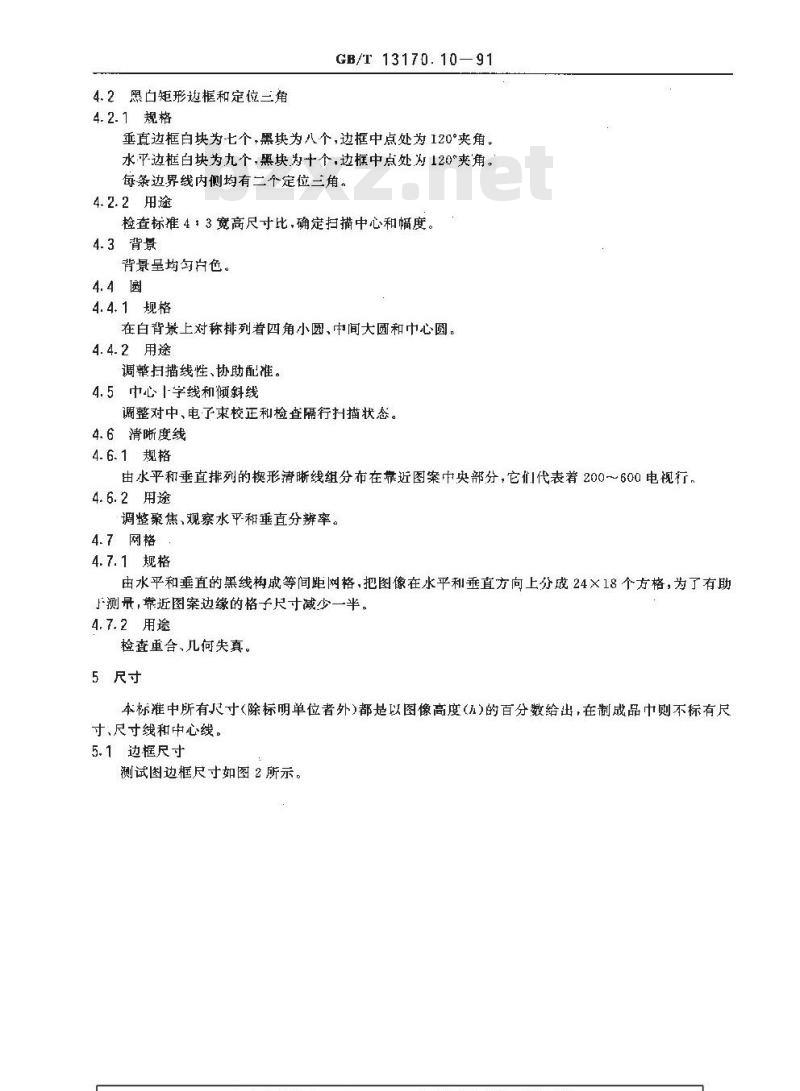

4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170. 10-91
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角，水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标推43宽高尺寸比,确定扫描中心和幅度。4.3背景
背景呈均句色。
4.4.1规格
在白背景上对称排列着四角小圆，中间大圆和巾心圆。4.4.2用途
调整扫描线性、协助配准。
4.5中心十字线和颁斜线
调整对中、电了束校正和检查隔行扫描状态。4.6清晰度线
4.6.1规格
由水平和垂直排列的楔形清晰线组分布在靠近图案中央部分，它们代表着200～600电视行，4.6.2用途
调整聚焦、观察水平和垂直分辨率。4.7网格
4.7.1规格
由水平和垂直的黑线构成等间距网格，把图像在水平利垂直方向上分成24×18个方格，为了有助上测量，靠近图案边缘的格子尺寸减少一半4. 7.2用途
捡查重合、几何失真。
5尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（1）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
5.1边框尺寸

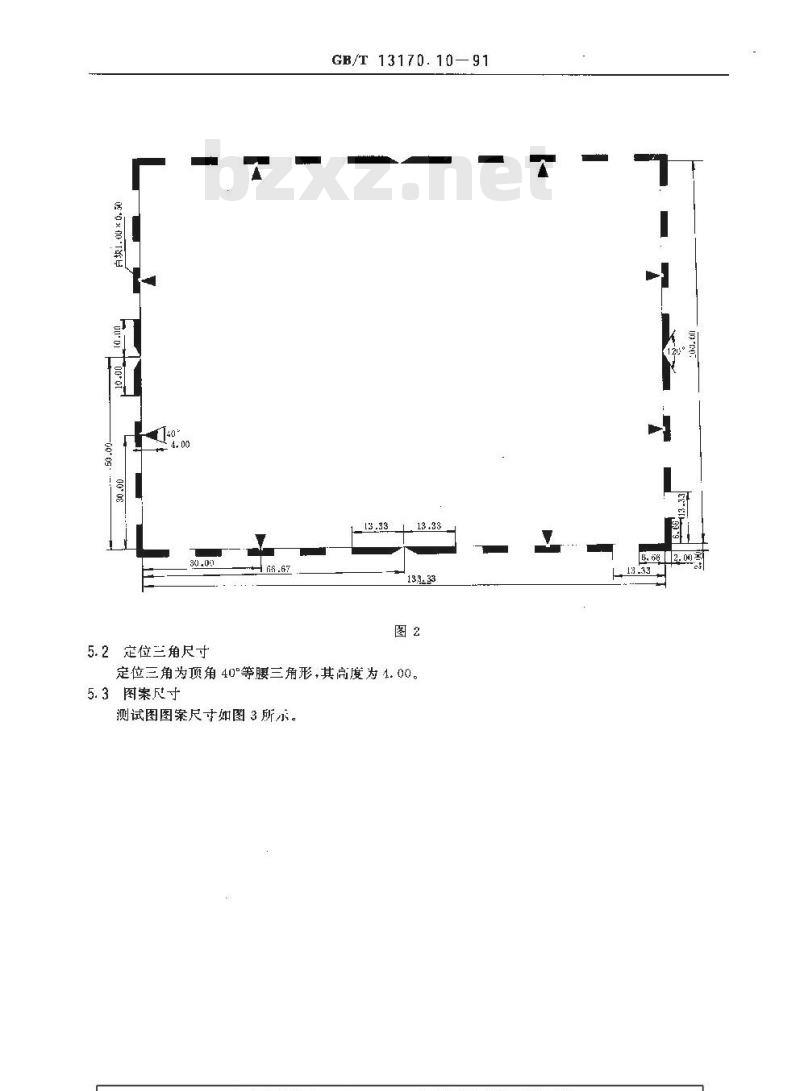

测试图边框尺寸如图2所示。
oo°ot
5.2定位兰角尺寸
GB/T 13170.10—91
定位三角为顶角40°等腰三角形,其高度为4.00，5.3图案尺寸

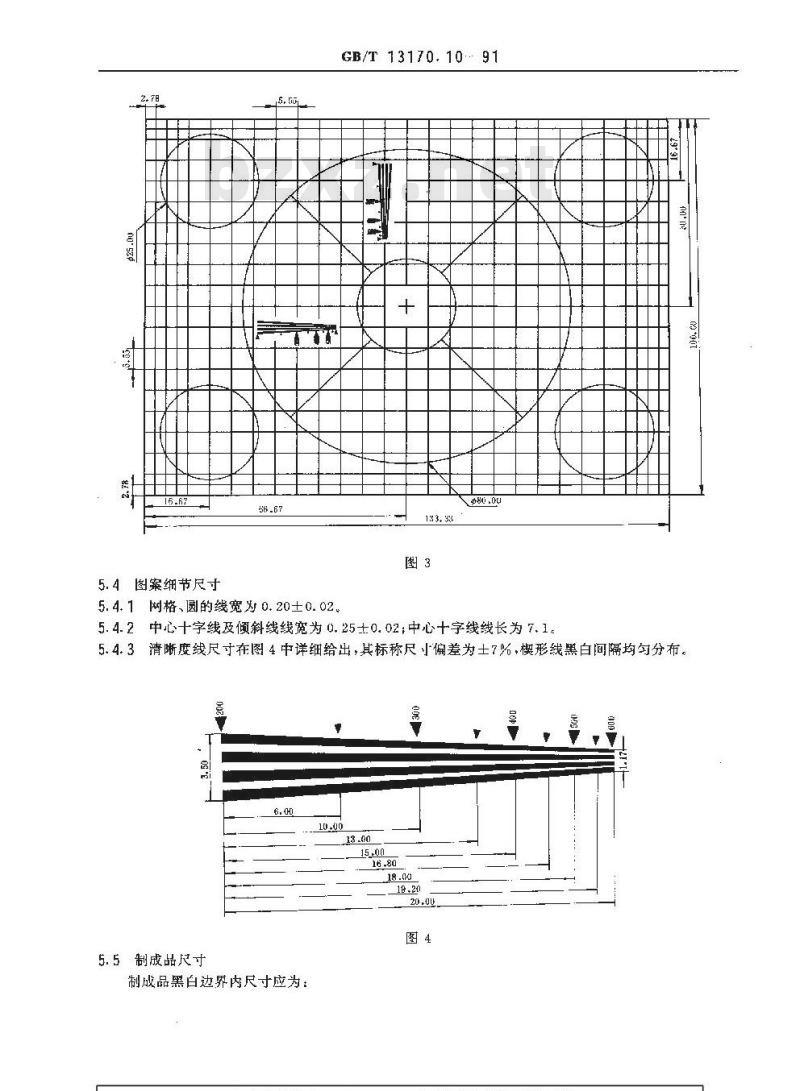

测试图图案尺寸如图3所示。
5. 66 2. 00) 号
5.4图案细节尺寸
5，面
GB/T13170.10 91
5.4.1网格、圆的线宽为0.20士0.025.4.2中心十字线及倾斜线线宽为0.25士0.02，中心十字线线长为7.1。5.4.3清晰度线尺寸在图4中详细给出，其标称尺1偏差为土7%，模形线黑白间隔均勾分布。0
20，证
5.5制成品尺寸
制成品黑白边界内尺寸应为：
大型520mm×390mmz
b.中型400mmx300mm;
小型240mm×180mm。
6光反射系数
GB/T'13170.10—91
黑色边框，三角、线条、圆、中心十字线和数字的反射系数应不大于0.03。白色边框,线条和背景的反射系数应不小于 0.85。白色背景在100～700nm光谱范围内其反射系数变化应不大于7%。楔形清晰度线黑白对比度应不小于30：1。附加说明：
本标准出中华人民共和国机械电了工业部提出。本标准由机械电子工业部电子标准化研究所归口并负资解释。本标准由机械电子-工业部南京第五十五研究所负责起草本标雄主要起草人郝元福、朱生良,胡振清、夏爱莉自本标准实施之日起，原SJ2243.9一82≤反射式电视摄像重合测试图B型》作废。
