中华人民共和国国家标准
反射式电视测试图
高频特性测试图
Test charts of reflection for televisianHigh-frequency tesf chart
1主题内容与适用范围
GB/T 13170.4—91
本标准规定了反射式电视频特性测试图的适用范围、规格、尺寸和光反射系数。本标准测试图士要用于黑白及彩色电视摄像系统检查带宽响应，也可以检查电视摄像器件的分辨能力。
2引用标准
GB3102.6光和有关电磁辐射的和单位GB4597电子管名词术语
GB6996.4透射式电视高频特性测试图GB7400.1~7400.12广播电视名间术话3术语、符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。4图案规格和用途
4.1标准图样
测试图标准图样如图1所示。
国家技术监督局1991-09-04 批准1992-05-01实施
GB/T 1317U:4—91
4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170.4—91
垂直边框白块为七个,黑块为八个,边框中点处为120°夹角。水平边框白块为九个，黑块为十个,边框中点处为120\夹角。每条边界线内侧均有二个定位三角。4-2.2途
检查标准4：3 宽高尺寸,确定扫描中心和幅度。4.3背景
背景呈均句白色。
4.4测量频率条组
4.4.1规格
在图案中心由左至右依次排列着 1~10 MHz 的空间题率条,间隔数为 1 MHz。4.4.2用途
检查高频响应,观分辨率。
4.5参考率条组
4.5.1规格
空间频率条两侧各有组 0.5MHz空间颗率条。4.5.2用途
作为测量基准。
5尺寸
本标准中所有尺寸（除标明单位者外）都以图像高度（h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
5.1边框尺寸

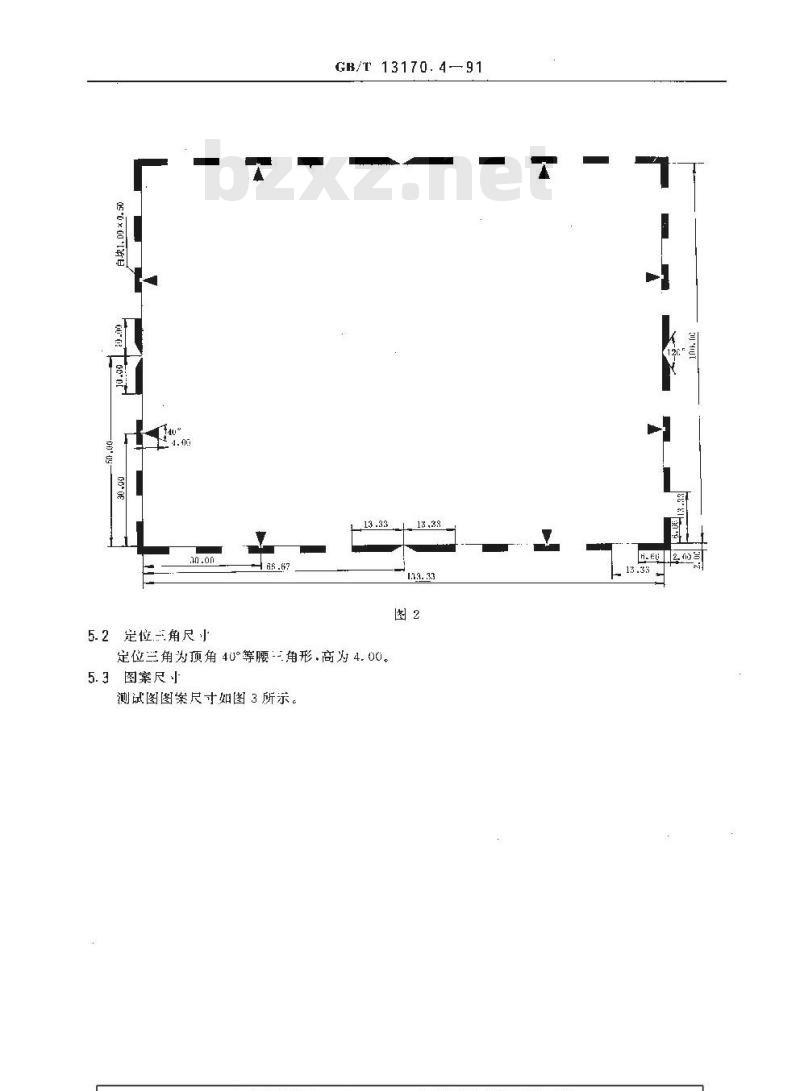

测试图边框尺寸如图2所示。
5.2定位三角尺小
GB/T 13170. 491
定位兰角为顶角 40°等腰-角形,高为 4.00。5.3图案尺小

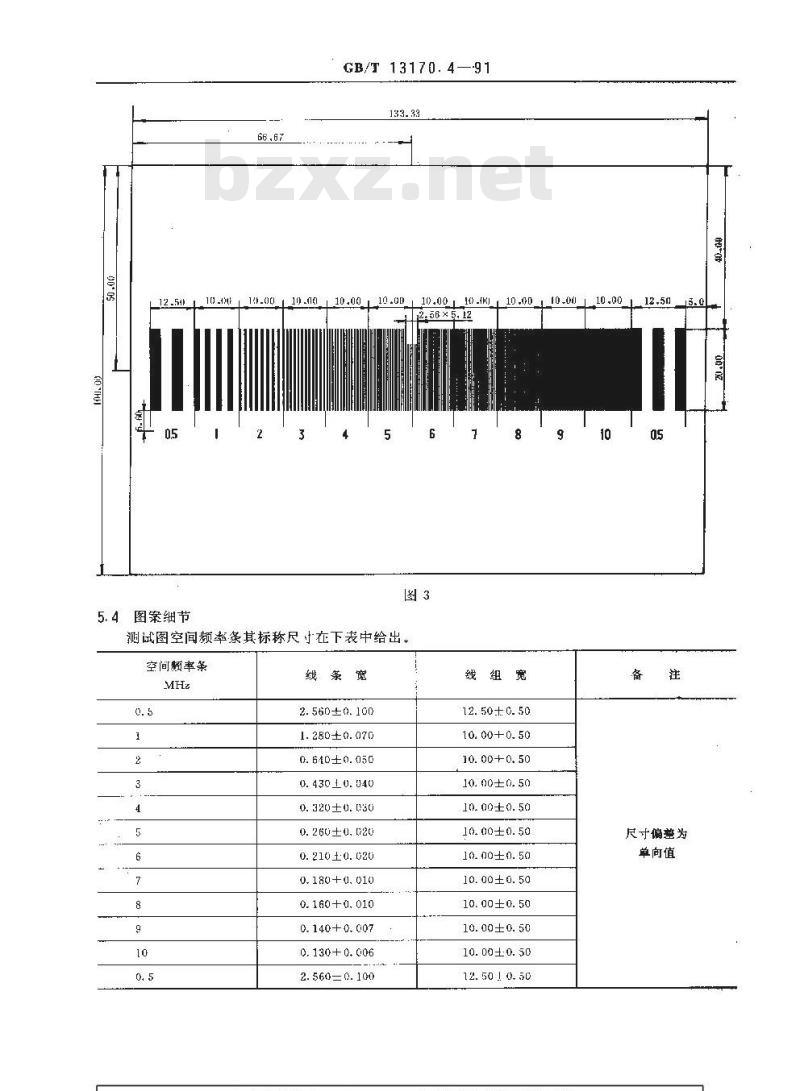

测试图图案尺寸如图3所示。
GB/T 13170. 4—91
12-51+10-424+1400.110.00+10.00/10.0010.00/10-010.00,10.00_10.00~12.52. 56 × 5. 12
5.4图案细节
测试图空间频率条其标称尺寸在下表中给出。空间题率条
线条宽
2.560±0.100
1.280±0.070
0. 610±0.050
0.43010.040
0.320±0.030
0.260±0.20wwW.bzxz.Net
0. 210 ±0. 020
0.180+0.010
0.160+0.010
0.140+0.007
0.130+0.006
2.560=0.100
线组宽
12.50±0.50
10.00+0.50
10. 00+0. 50
10.00±0.50
10.00±0.50
1000±0.50
10.00±0.50
10.00±0.50
10.00±0.50
10. 00±0. 50
10. 00± 0. 50
12. 50 1 0. 50
尺寸偏整为
单向值
5.5制成品尺小
制成品黑白边界内尺十应为：
大型520mmx390mm；
中型400mm×300mm
小型240mm×180mm。
6光反射系数
GB/T 13170. 4—91
黑色边框、三角、线条和数宁反射系数应不人于 0. 03。白色边框、线条和背景反射系数应不小于0.85。空问频率条黑白对比度应不小于30：1.附加说明；
本标准出中华人民共和国机械电子工业部提出。本标准出机械电子工业部电子标准化研究所归口并负责解释。本标准出机械电子工业部南京第五十五研究所负责起草，本标准主要起草人郝元福、朱生良、胡振清、夏爱莉。白本标准实施之升起，原SJ2243.1一82&反射式电规摄像水平清晰度测试图》作废。
