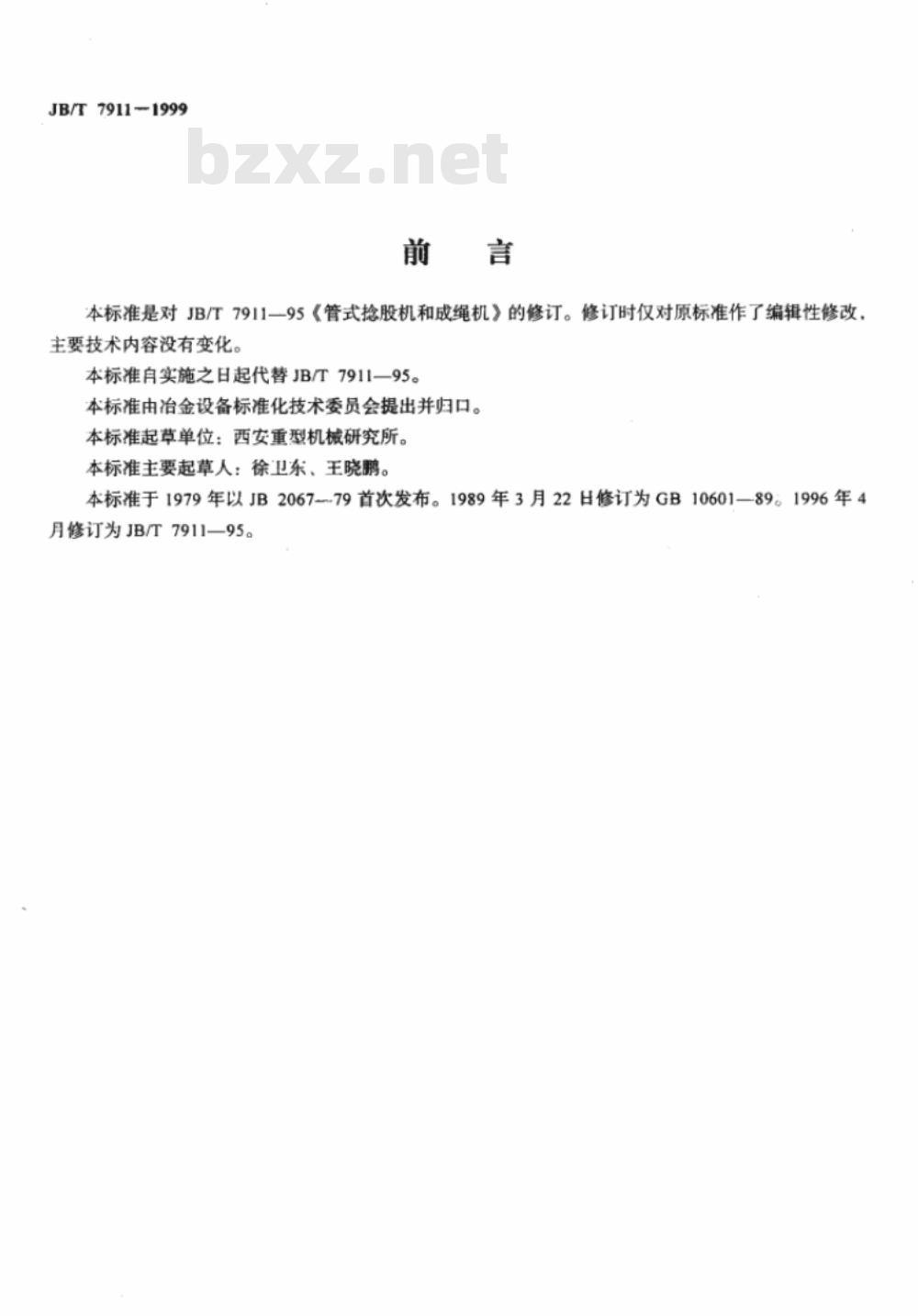

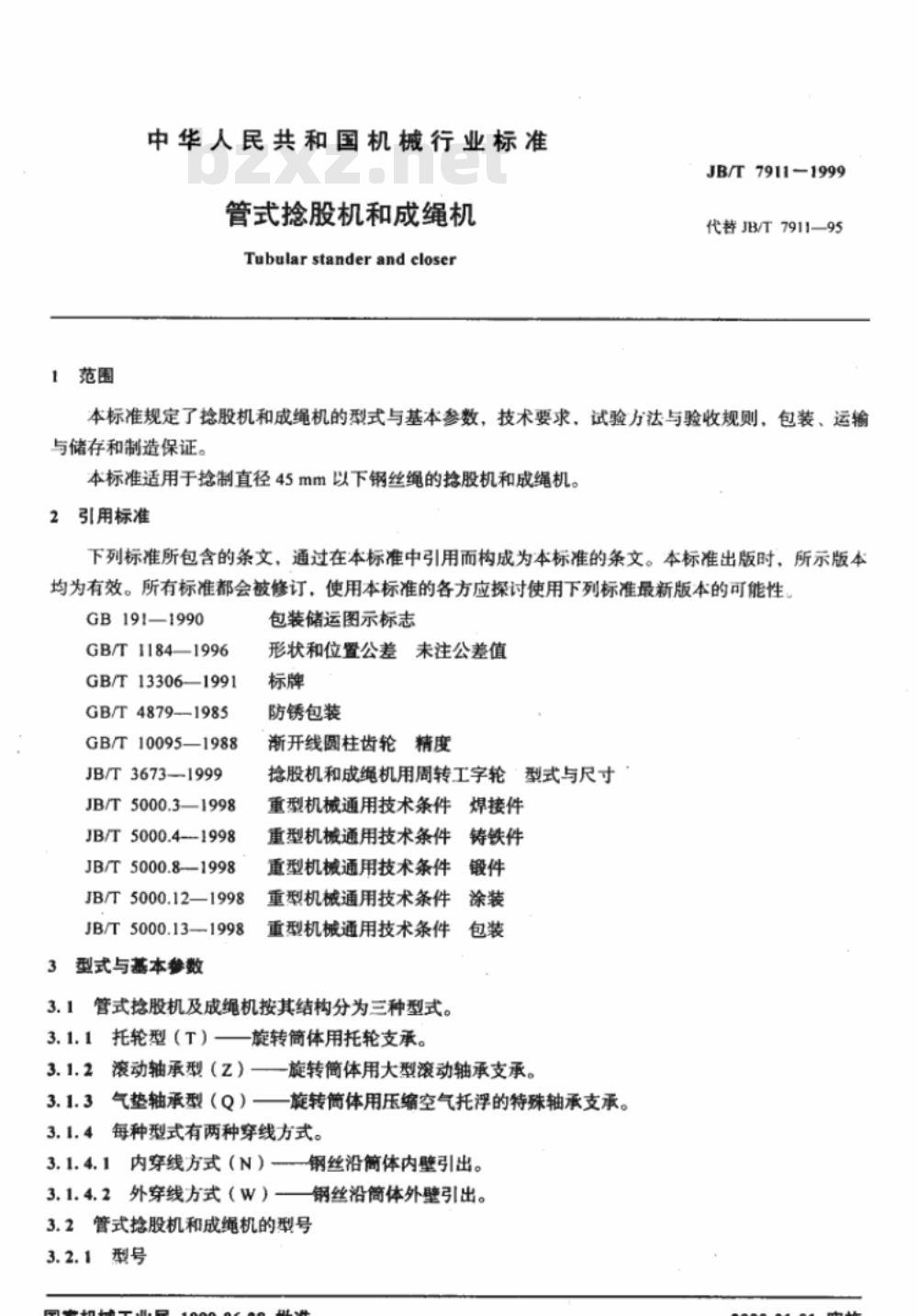

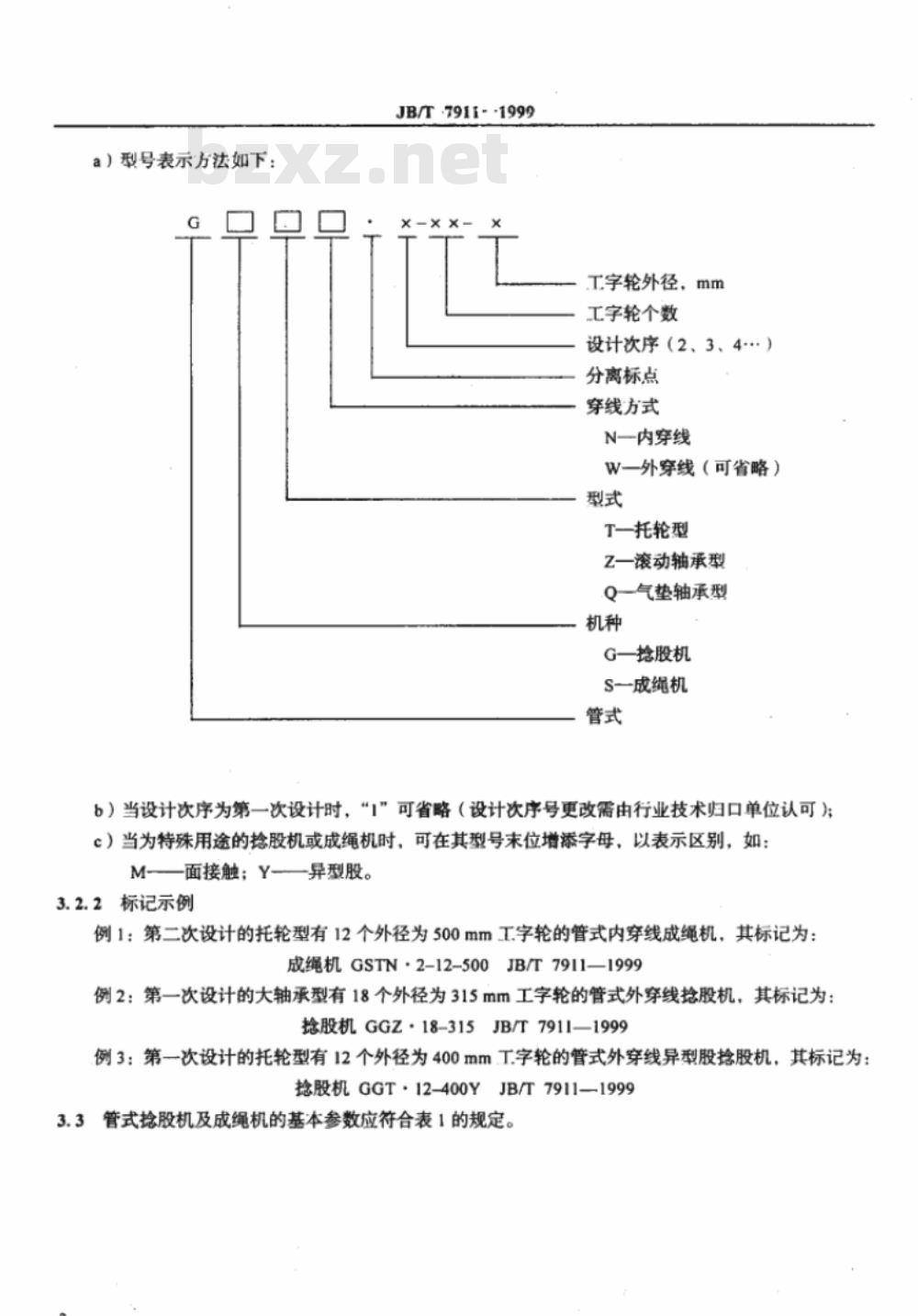

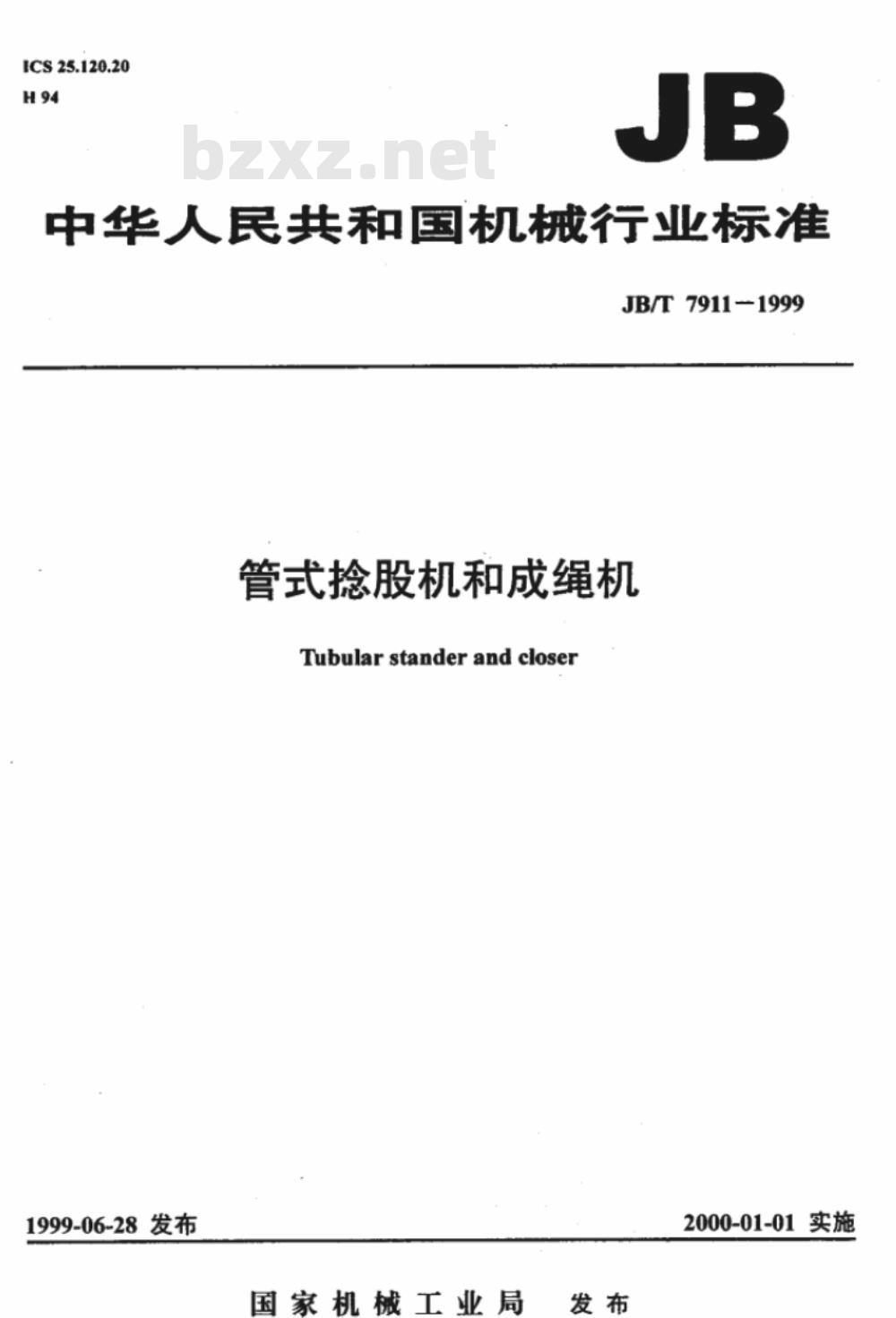

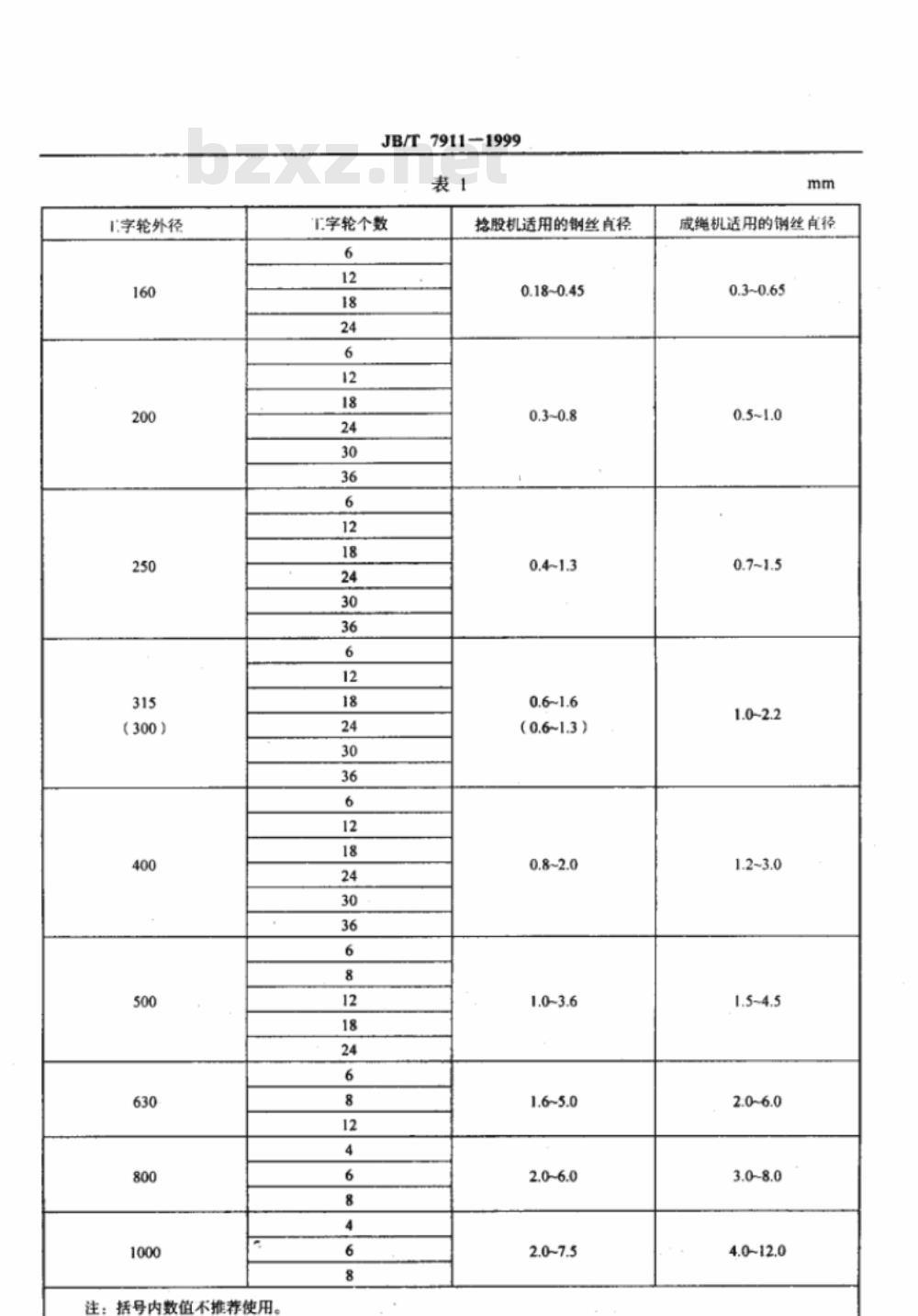

中华人民共和国机械行业标准 JB/T 7911-1999 管式捻股机和成绳机 Tubular stander and closer 发布日期：1999-06-28 实施日期：2000-01-01 国家机械工业局 前言 本标准是对 JB/T 7911-95《管式捻股机和成绳机》的修订。修订时仅对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替 JB/T 7911-95。本标准由冶金设备标准化技术委员会提出并归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：徐卫东、王晓鹏。本标准于1979年以 JB 206779 首次发布；1989年3月22日修订为 GB 10601-89；1996年4月修订为 JB/T 7911-95。 1 范围 本标准规定了捻股机和成绳机的型式与基本参数，技术要求，试验方法与验收规则，包装、运输与储存和制造保证。本标准适用于制造直径 45mm 以下钢丝绳的捻股机和成绳机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB 191-1990 GB/T 1184-1996 GB/T 13306-1991 GB/T 4879-1985 GB/T 10095-1988 JB/T 3673-1999 JB/T 5000.3-1998 JB/T 5000.4-1998 JB/T 5000.8-1998 JB/T 5000.12-1998 JB/T 5000.13-1998 3 型式与基本参数 3.1 管式捻股机及成绳机按其结构分为三种型式： 3.1.1 托轮型（T）——旋转筒体用托轮支承。 3.1.2 滚动轴承型（Z）——旋转筒体用大型滚动轴承支承；气垫轴承型（Q）——旋转筒体用压缩空气托浮的特殊轴承支承。 3.1.3 每种型式有两种穿线方式： 3.1.4.1 内穿线方式（N）——钢丝沿筒体内壁引出。 3.1.4.2 外穿线方式（W）——钢丝沿筒体外壁引出。 3.2 管式捻股机和成绳机的型号 3.2.1 型号表示方法如下： 型号由机种、型式、穿线方式、设计次序、工字轮个数、工字轮外径组成。 机种：G—捻股机，S—成绳机 型式：T—托轮型，Z—滚动轴承型，Q—气垫轴承型 穿线方式：N—内穿线，W—外穿线（可省略） 设计次序：2、3、4……（第一次设计时“1”可省略） 工字轮个数：6、8、12、18、24、30、36 工字轮外径：mm 当为特殊用途的捻股机或成绳机时，可在其型号末位增添字母以表示区别，如：M—面接触，Y—异型股。 3.2.2 标记示例 例1：第二次设计的托轮型有12个外径为500mm工字轮的管式内穿线成绳机，其标记为：成绳机GSTN·2-12-500-JB/T 7911-1999 例2：第一次设计的大轴承型有18个外径为315mm工字轮的管式外穿线捻股机，其标记为：捻股机GGZ·18-315-JB/T 7911-1999 例3：第一次设计的托轮型有12个外径为400mm工字轮的管式外穿线异型股捻股机，其标记为：捻股机GGT·12-400Y-JB/T 7911-1999 3.3 管式捻股机及成绳机的基本参数应符合表1的规定。 表1 基本参数表 工字轮外径 (mm) | 工字轮个数 | 适用钢丝直径 (mm) 160 | 6 | 0.18~0.45 200 | 12 | 0.3~0.8 250 | 18 | 0.4~1.3 315 | 24 | 0.6~1.6 (300) | 6 | (0.6~1.3) 400 | 12 | 0.8~2.0 500 | 18 | 1.0~3.6 630 | 24 | 1.6~5.0 800 | 30 | 2.0~6.0 1000 | 36 |
