【机械行业标准(JB)】 滚动轴承 圆柱滚子轴承斜挡圈 外形尺寸

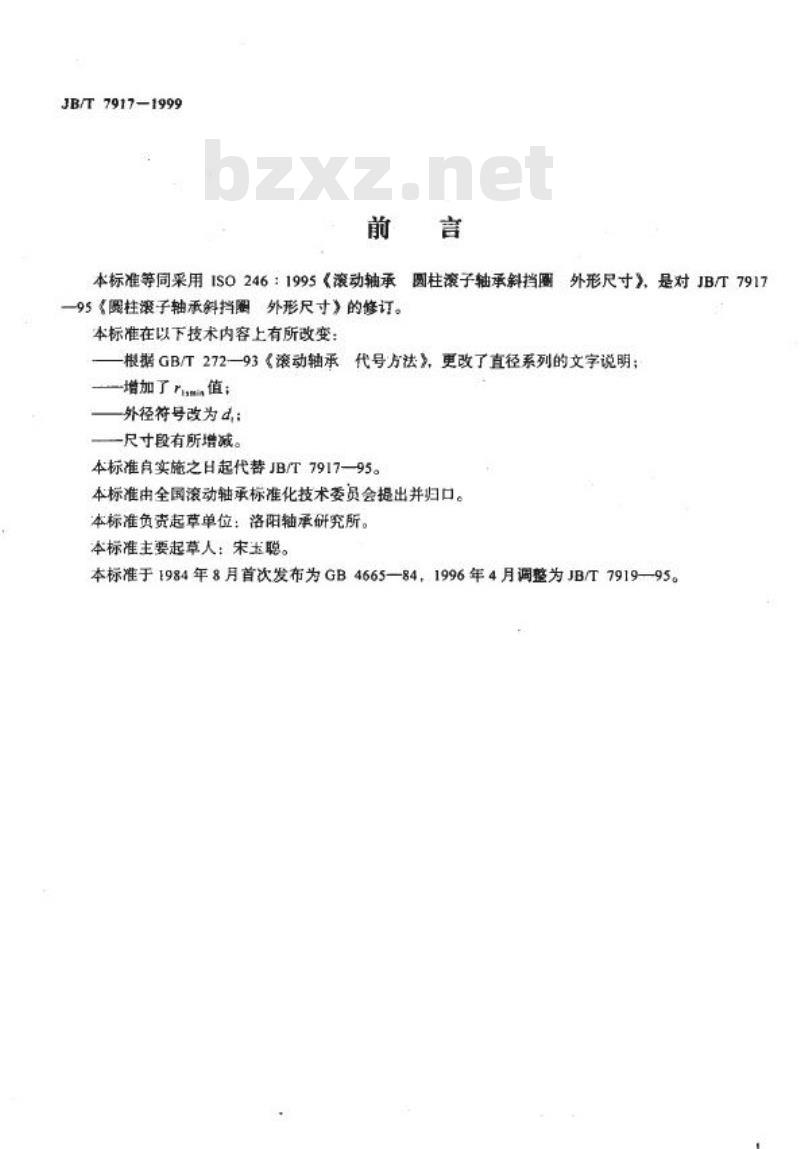

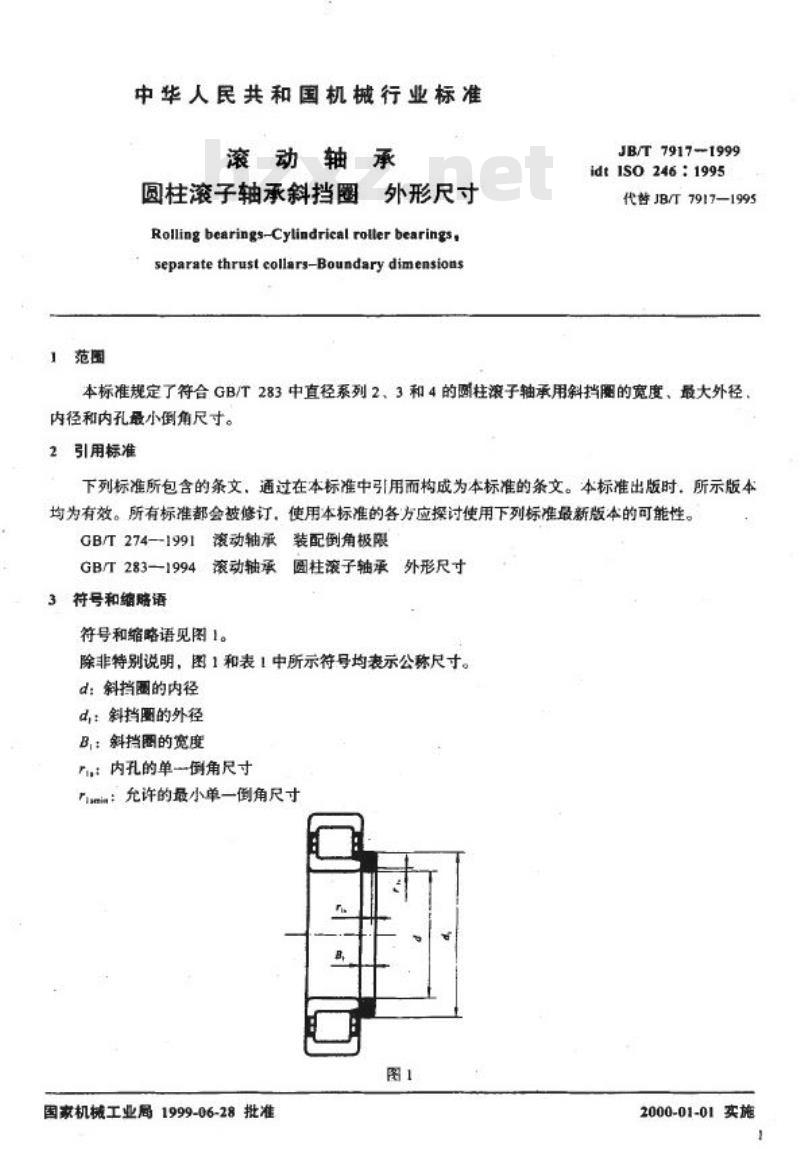

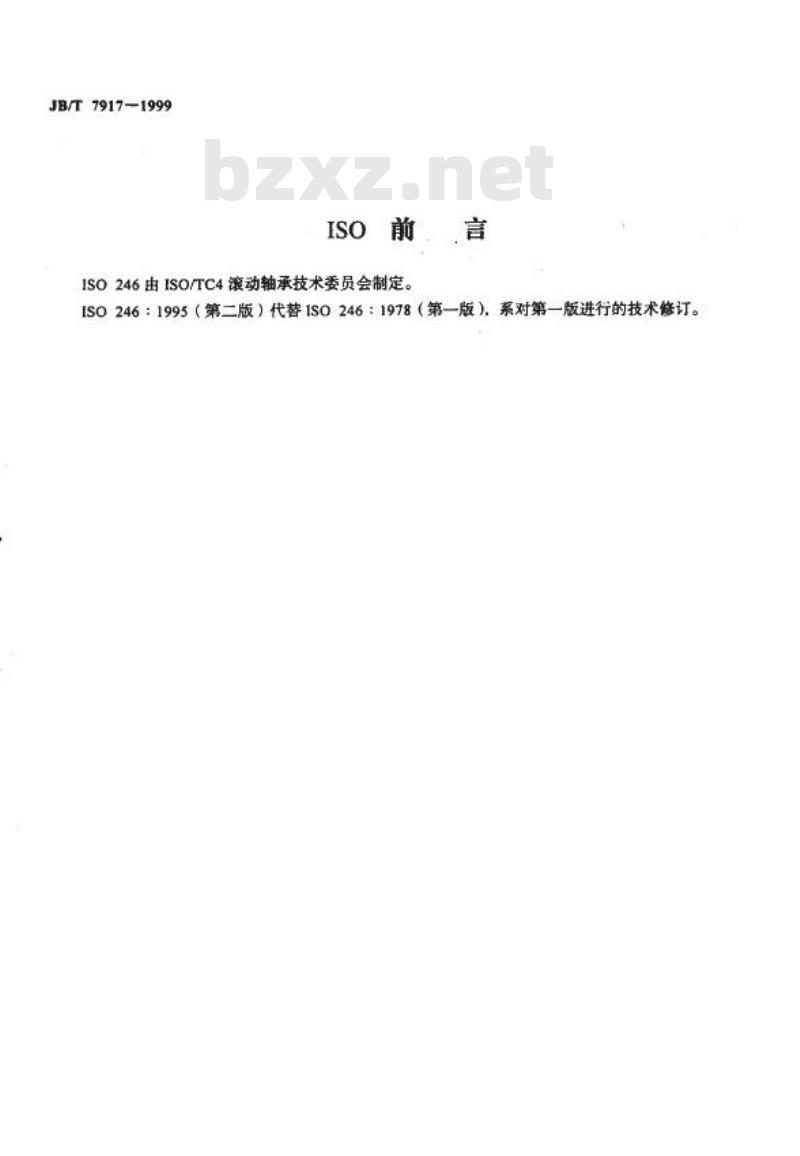

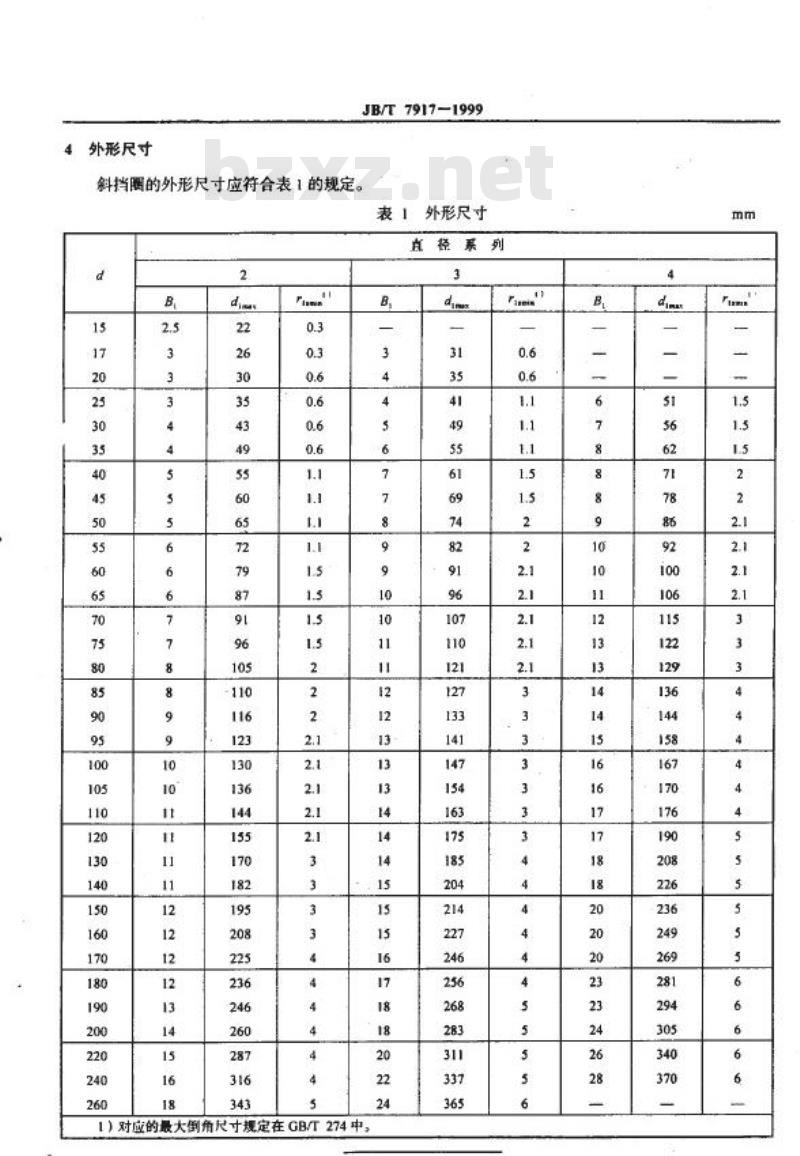

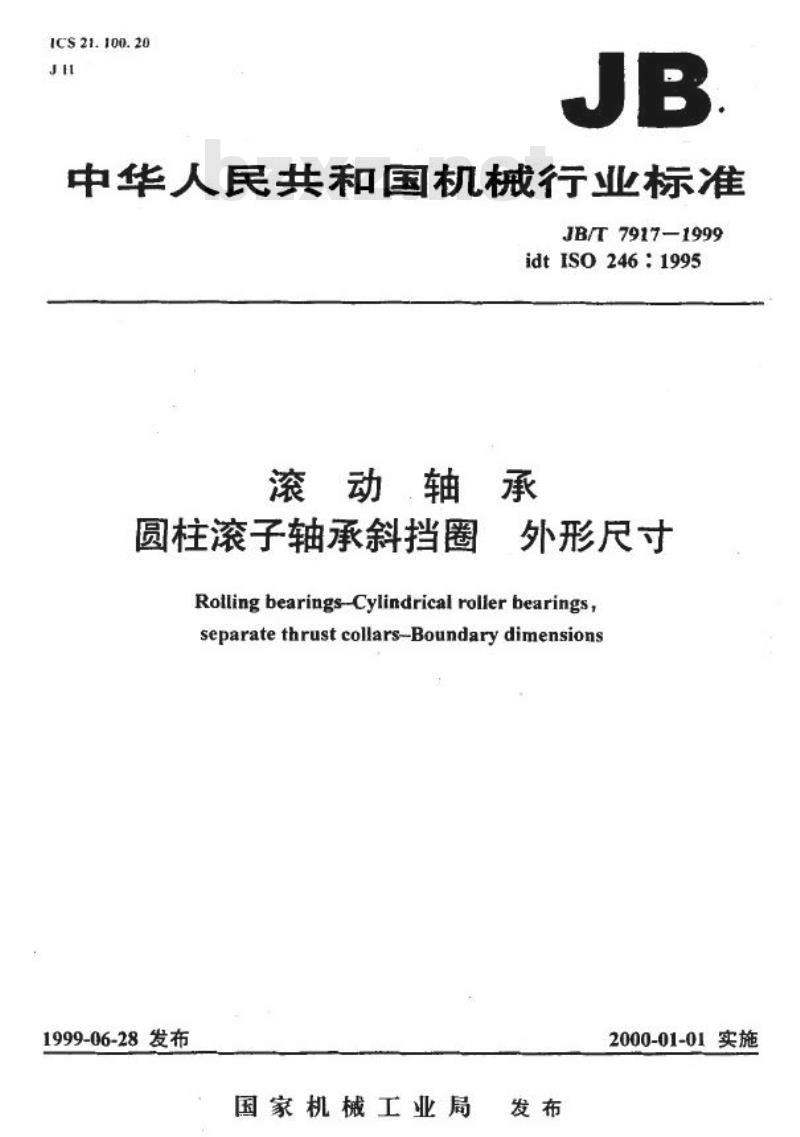

中华人民共和国机械行业标准 JB/T 7917-1999 滚动轴承 圆柱滚子轴承斜挡圈 外形尺寸 Rolling bearings—Cylindrical roller bearings—Separate thrust collars—Boundary dimensions 1999-06-28 发布 | 2000-01-01 实施 前言 本标准等同采用 ISO 246:1995《滚动轴承 圆柱滚子轴承斜挡圈 外形尺寸》，是对 JB/T 7917—95《圆柱滚子轴承斜挡圈 外形尺寸》的修订。本标准在以下技术内容上有所改变： - 根据 GB/T 272—93《滚动轴承 代号方法》，更改了直径系列的文字说明； - 增加了 r 值； - 外径符号改为 D； - 尺寸段有所增减。 本标准自实施之日起代替 JB/T 7917—95。本标准由全国滚动轴承标准化技术委员会提出并归口。本标准负责起草单位：洛阳轴承研究所。本标准主要起草人：宋玉聪。 本标准于 1984 年 8 月首次发布为 GB 4665—84，1996 年 4 月调整为 JB/T 7917—95。 ISO 前言 ISO 246 由 ISO/TC 4 滚动轴承技术委员会制定。ISO 246:1995（第二版）代替 ISO 246:1978（第一版），系对第一版进行的技术修订。 1 范围 本标准规定了符合 GB/T 283 中直径系列 2、3 和 4 的圆柱滚子轴承用斜挡圈的宽度、最大外径、内径和内孔最小倒角尺寸。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 274—1991 滚动轴承 装配倒角极限 GB/T 283—1994 滚动轴承 圆柱滚子轴承 外形尺寸 3 符号和缩略语 符号和缩略语见图 1。除非特别说明，图 1 和表中所示符号均表示公称尺寸。 d：斜挡圈的内径 D：斜挡圈的外径 B：斜挡圈的宽度 r：内孔的单一倒角尺寸 r_min：允许的最小单一倒角尺寸 4 外形尺寸 斜挡圈的外形尺寸应符合表 1 的规定。 表 1 外形尺寸 | 直径系列 | d (内径) | D (外径) | B (宽度) | r (倒角) | | :--- | :--- | :--- | :--- | :--- | | 15 | 15 | 22 | 2.5 | 0.3 | | 17 | 17 | 26 | 3 | 0.3 | | 20 | 20 | 30 | 3 | 0.6 | | 25 | 25 | 35 | 3 | 0.6 | | 30 | 30 | 43 | 4 | 0.6 | | 35 | 35 | 49 | 4 | 0.6 | | 40 | 40 | 55 | 5 | 1.1 | | 45 | 45 | 60 | 5 | 1.1 | | 50 | 50 | 65 | 6 | 1.1 | | 55 | 55 | 72 | 6 | 1.1 | | 60 | 60 | 79 | 6 | 1.5 | | 65 | 65 | 87 | 7 | 1.5 | | 70 | 70 | 91 | 7 | 1.5 | | 75 | 75 | 96 | 8 | 1.5 | | 80 | 80 | 105 | 9 | 2 | | 85 | 85 | 110 | 9 | 2 | | 90 | 90 | 116 | 9 | 2 | | 95 | 95 | 123 | 10 | 2.1 | | 100 | 100 | 130 | 10 | 2.1 | | 105 | 105 | 136 | 11 | 2.1 | | 110 | 110 | 144 | 12 | 2.1 | | 120 | 120 | 155 | 12 | 2.1 | | 130 | 130 | 170 | 12 | 3 | | 140 | 140 | 182 | 12 | 3 | | 150 | 150 | 195 | 13 | 3 | | 160 | 160 | 208 | 14 | 3 | | 170 | 170 | 225 | 15 | 4 | | 180 | 180 | 236 | 16 | 4 | | 190 | 190 | 246 | 18 | 4 | | 200 | 200 | 260 | 18 | 4 | | 220 | 220 | 287 | 20 | 4 | | 240 | 240 | 316 | 22 | 4 | | 260 | 260 | 343 | 24 | 5 |
