【机械行业标准(JB)】 拉丝机

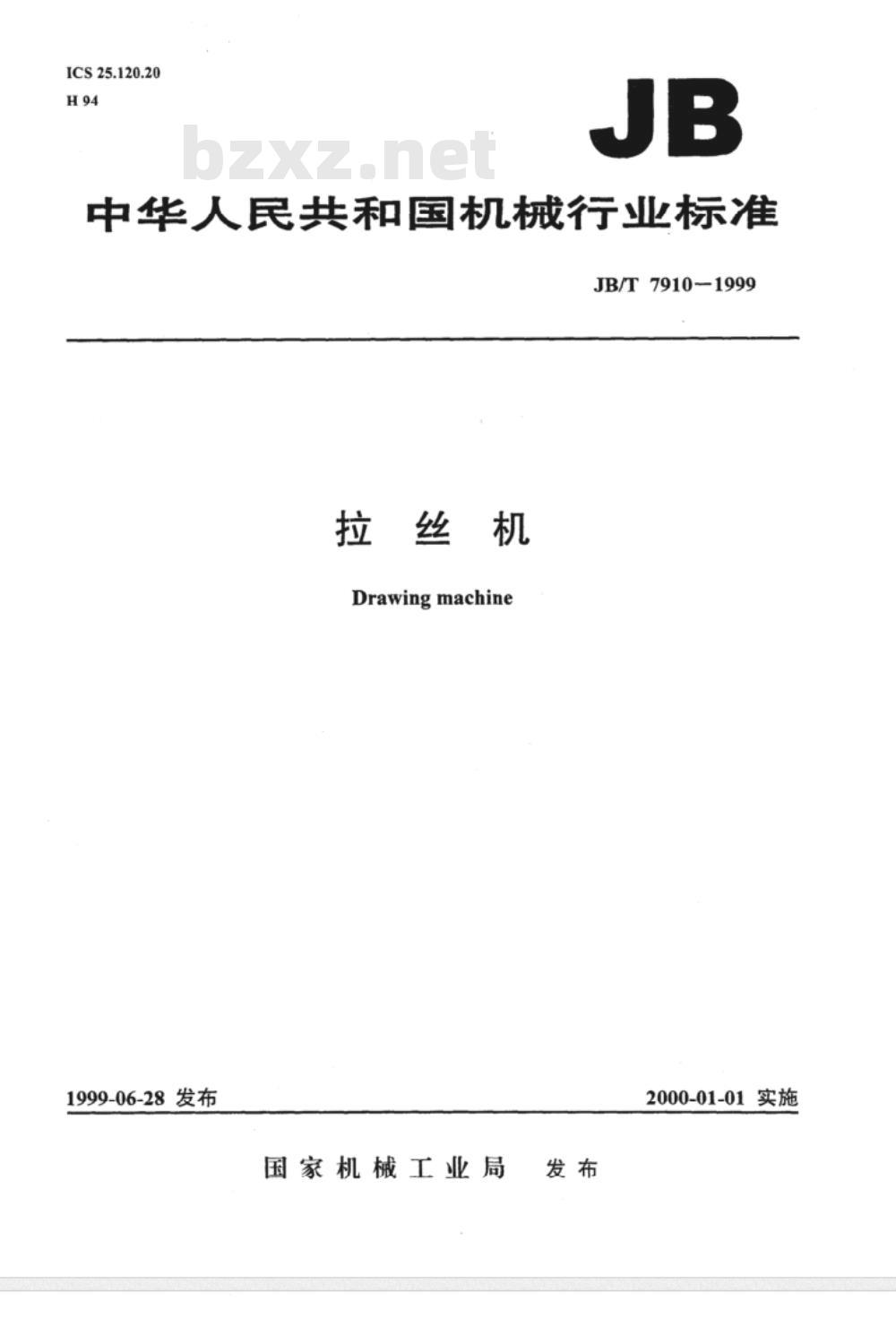

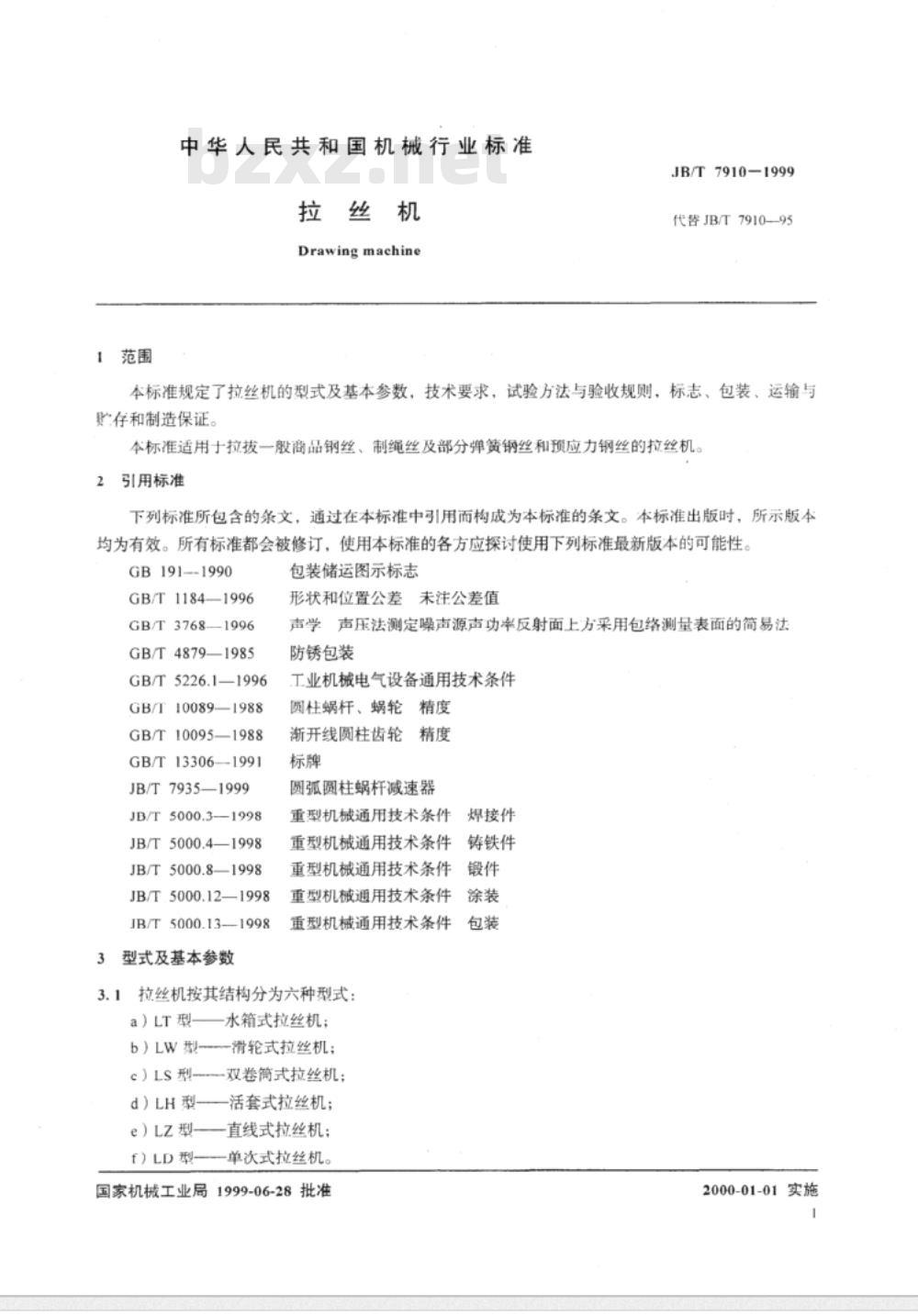

中华人民共和国机械行业标准 JB/T 7910-1999 拉丝机 (Drawing machine) 发布日期：1999-06-28 实施日期：2000-01-01 归口单位：国家机械工业局 前言 本标准是对JB/T7910-95《拉丝机》的修订。修订时仅对原标准作了编辑性修改，主要技术内容没有变化。 本标准自实施之日起代替JB/T7910-95。本标准由冶金设备标准化技术委员会提出并归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：徐卫东、王晓鹏。本标准于1989年3月以GB10600-89首次发布，1996年4月调整为JB/T7910-95。 1 范围 本标准规定了拉丝机的型式及基本参数，技术要求，试验方法与验收规则，标志、包装、运输与贮存和制造保证。 本标准适用于拉拔一般商品钢丝、制绳丝及部分弹簧钢丝和预应力钢丝的拉丝机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB 191—1990 - GB/T 1184—1996 - GB/T 3768—1996 - GB/T 4879—1985 - GB/T 5226.1—1996 - GB/T 10089—1988 - GB/T 10095—1988 - GB/T 13306—1991 - JB/T 7935—1999 - JB/T 5000.3-1998 - JB/T 5000.4—1998 - JB/T 5000.8—1998 - JB/T 5000.12—1998 - JB/T 5000.13—1998 3 型式及基本参数 3.1 拉丝机按其结构分为六种型式： a) LT型——水箱式拉丝机； b) LW型——滑轮式拉丝机； c) LS型——双卷筒式拉丝机； d) LH型——活套式拉丝机； e) LZ型——直线式拉丝机； f) LD型——单次式拉丝机。 3.2 基本参数应符合表1、表2的规定。 表2 工作特性及直径参考： - LT型：滑动式拉丝，多道次拉拨 - LW型：无滑动积线式拉丝，有扭转 - LS型：无滑动积线式拉丝，无扭转 - LH型：无滑动、无扭转 - LZ型：无滑动、无扭转 - LD型：1~2道次拉拨 注： 1. 括号内数值为水箱拉丝机最大拉拔道次。 2. 线材的拉拔强度为350~1400MPa。 3. 最大进线直径为22mm。
