【机械行业标准(JB)】 内排屑深孔钻用硬质合金刀片

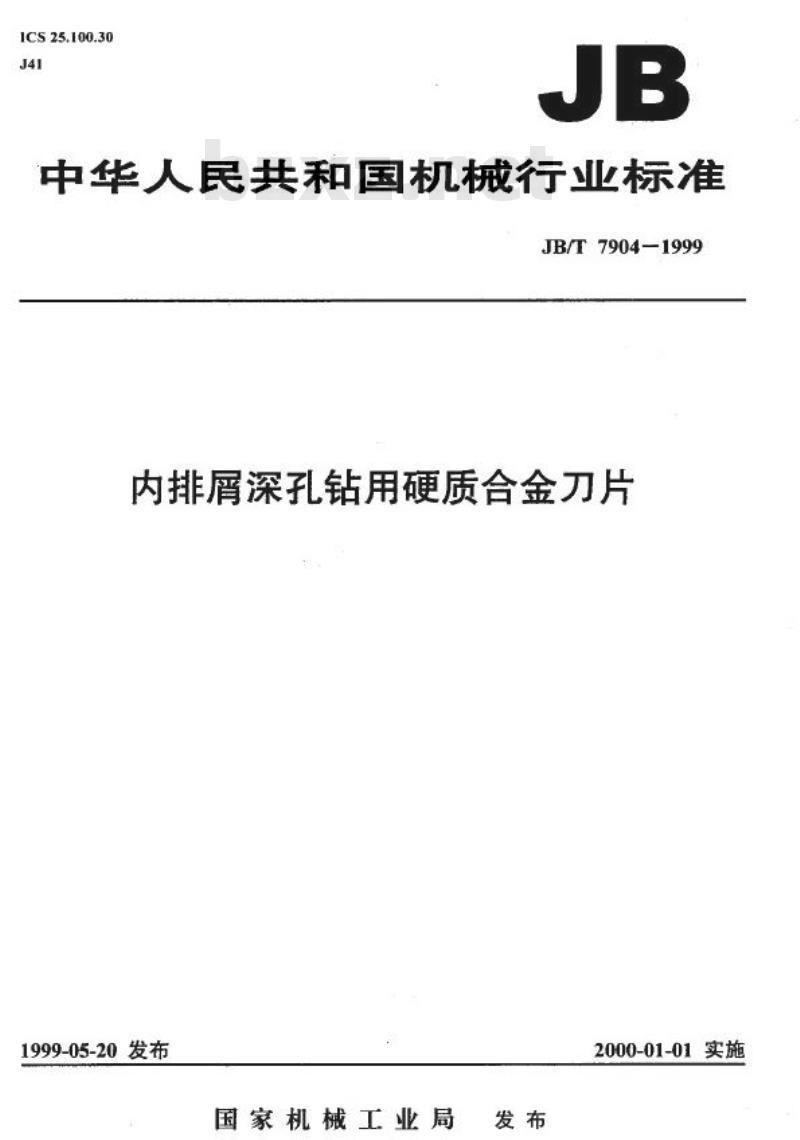

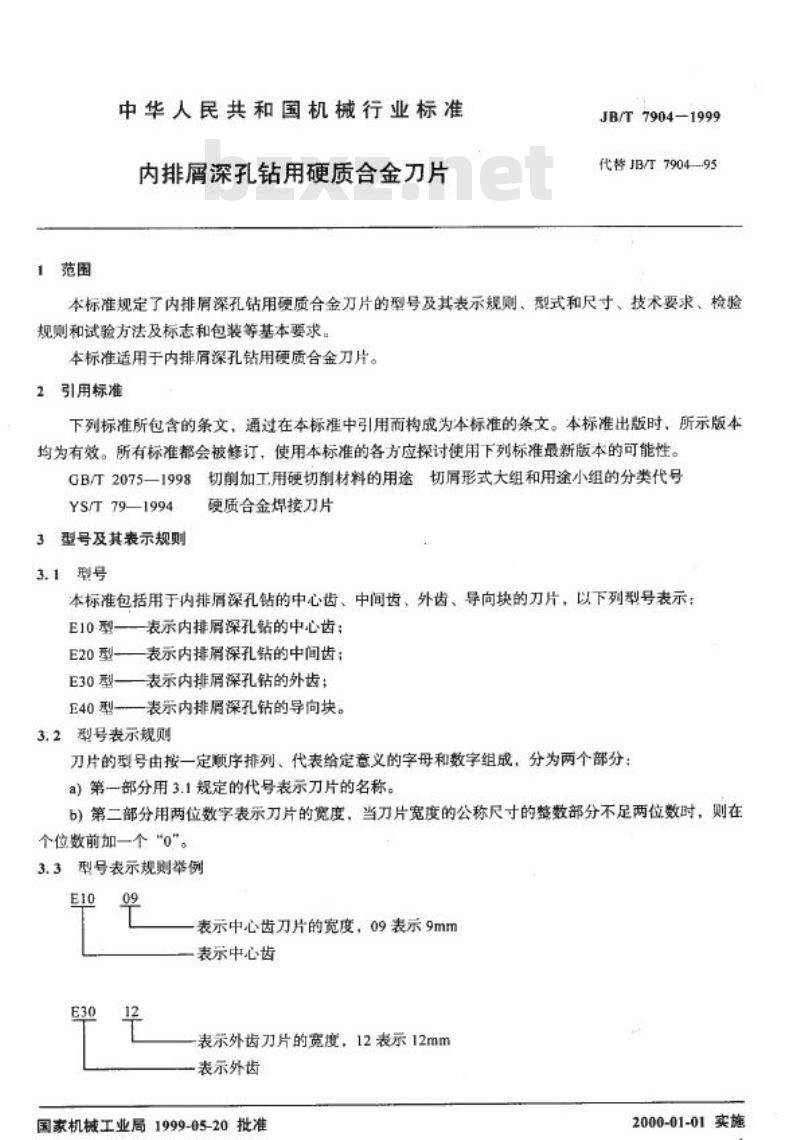

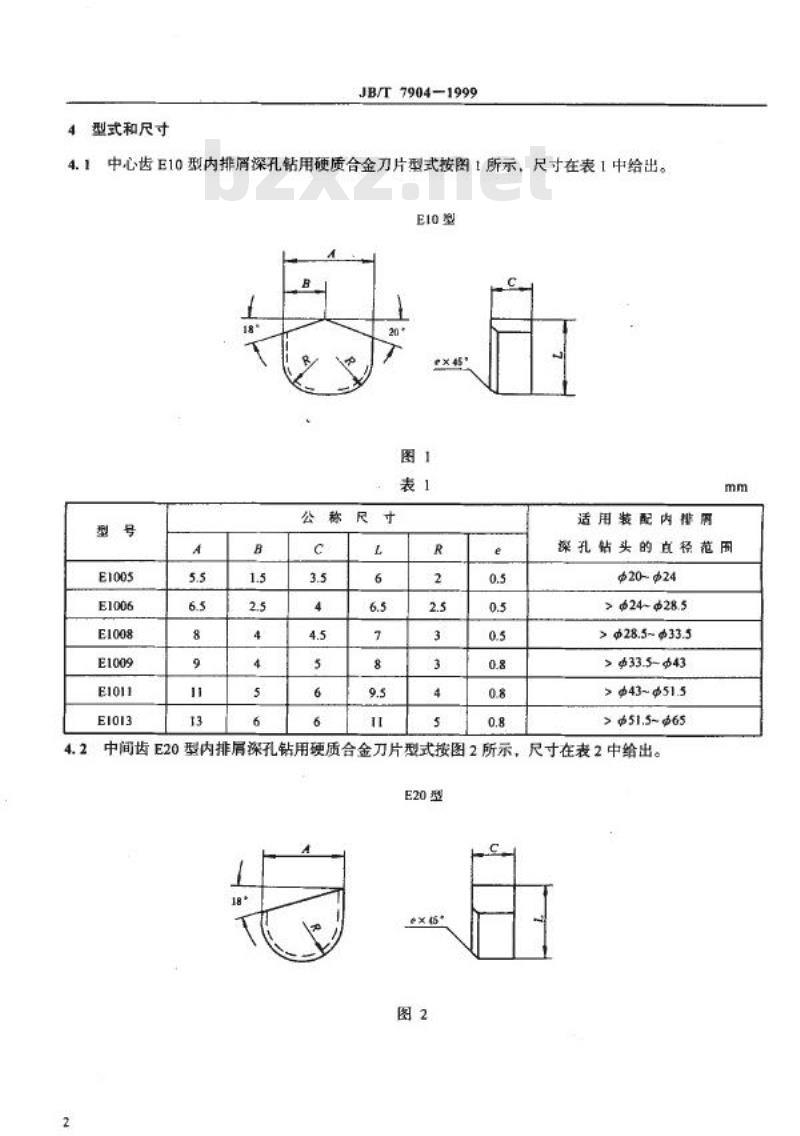

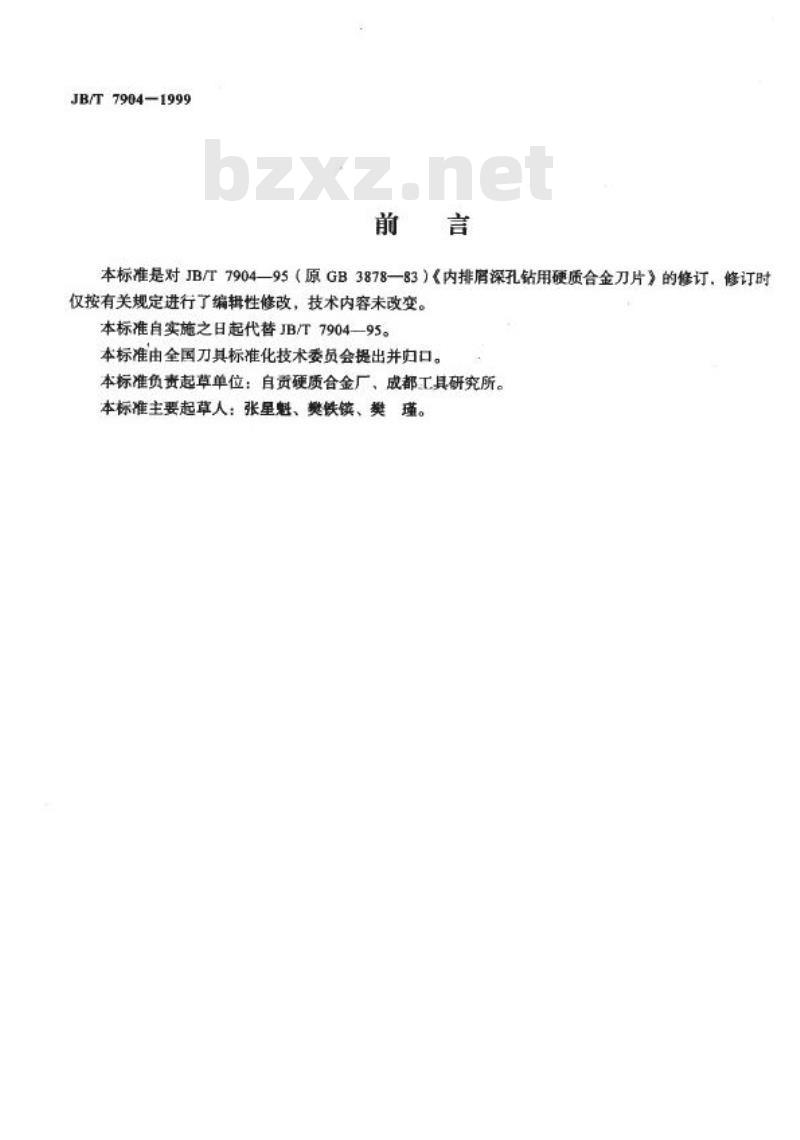

中华人民共和国机械行业标准 JB/T 7904-1999 内排屑深孔钻用硬质合金刀片 发布日期：1999-05-20 实施日期：2000-01-01 国家机械工业局 前言 本标准是对 JB/T 7904—95（原 GB 3878—83）《内排屑深孔钻用硬质合金刀片》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准自实施之日起代替 JB/T 7904—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：硬质合金厂、成都工具研究所。本标准主要起草人：张星魁、樊铁镇、樊瑾。 1 范围 本标准规定了内排屑深孔钻用硬质合金刀片的型号及其表示规则、型式和尺寸、技术要求、检验规则和试验方法及标志和包装等基本要求，本标准适用于内排屑深孔钻用硬质合金刀片。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2075—1998 切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号 YS/T 79—1994 3 型号及其表示规则 3.1 型号 本标准包括用于内排屑深孔钻的中心齿、中间齿、外齿、导向块的刀片，以下列型号表示： E10型——表示内排屑深孔钻的中心齿； E20型——表示内排屑深孔钻的中间齿； E30型——表示内排屑深孔钻的外齿； E40型——表示内排屑深孔钻的导向块。 3.2 型号表示规则 刀片的型号由按一定顺序排列、代表给定意义的字母和数字组成，分为两个部分： a) 第一部分用 3.1 规定的代号表示刀片的名称。 b) 第二部分用两位数字表示刀片的宽度，当刀片宽度的公称尺寸的整数部分不足两位数时，则在个位数前加一个“0”。 3.3 型号表示规则举例 E1009 表示中心齿刀片的宽度，09表示9mm表示中心齿； E3012 表示外齿刀片的宽度，12表示12mm表示外齿。 4 型式和尺寸 4.1 中心齿 E10型 内排屑深孔钻用硬质合金刀片型式按图1所示，尺寸在表1中给出。 表1 E10型中心齿尺寸表 型号 | A | B | C | L | R | e | 适用装配内排屑深孔钻头直径范围 E1005 | 5.5 | 1.5 | 3.5 | 6 | 2 | 0.5 | Φ20~24 E1006 | 6.5 | 2.5 | 4 | 6.5 | 2.5 | 0.5 | >Φ24~28.5 E1008 | 8 | 4 | 4.5 | 7 | 3 | 0.5 | >Φ28.5~33.5 E1009 | 9 | 5 | 5 | 8 | 3 | 0.8 | >Φ33.5~43 E1011 | 13 | 6 | 6 | 9.5 | 4 | 0.8 | >Φ43~51.5 E1013 | - | - | - | - | - | 0.8 | >Φ51.5~65 4.2 中间齿 E20型 内排屑深孔钻用硬质合金刀片型式按图2所示，尺寸在表2中给出。 表2 E20型中间齿尺寸表 型号 | A | C | L | R | e | 适用装配内排屑深孔钻头直径范围 E2004 | 4 | 3.5 | 8 | 2 | 0.5 | Φ20~24 E2005 | 5 | 4.5 | 9 | 2.5 | 0.5 | >Φ24~28.5 E2006 | 6 | 5 | 10 | 3 | 0.5 | >Φ28.5~33.5 E2007 | 7 | 6 | 12 | 3 | 0.8 | >Φ33.5~43 E2008 | 8.5 | 6 | - | - | 0.8 | >Φ43~51.5 E2011 | 11 | - | - | - | 0.8 | >Φ51.5~65 4.3 外齿 E30型 内排屑深孔钻用硬质合金刀片型式按图3所示，尺寸在表3中给出。 表3 E30型外齿尺寸表 型号 | A | C | L | R | e | 适用装配内排屑深孔钻头直径范围 E3005 | 5.5 | 3.5 | 8 | 2 | 0.5 | Φ20~24 E3006 | 6 | 4 | 8 | 2.5 | 0.5 | >Φ24~28.5 E3007 | 7 | 4.5 | 9 | 3 | 0.5 | >Φ28.5~33.5 E3008 | 8.5 | 5 | 10 | 3 | 0.8 | >Φ33.5~43 E30010 | 10 | 6 | 11 | 4 | 0.8 | >Φ43~51.5 E3012 | 12 | 6 | 13 | 5 | 0.8 | >Φ51.5~65
