【机械行业标准(JB)】 高电阻电热合金电阻随温度变化

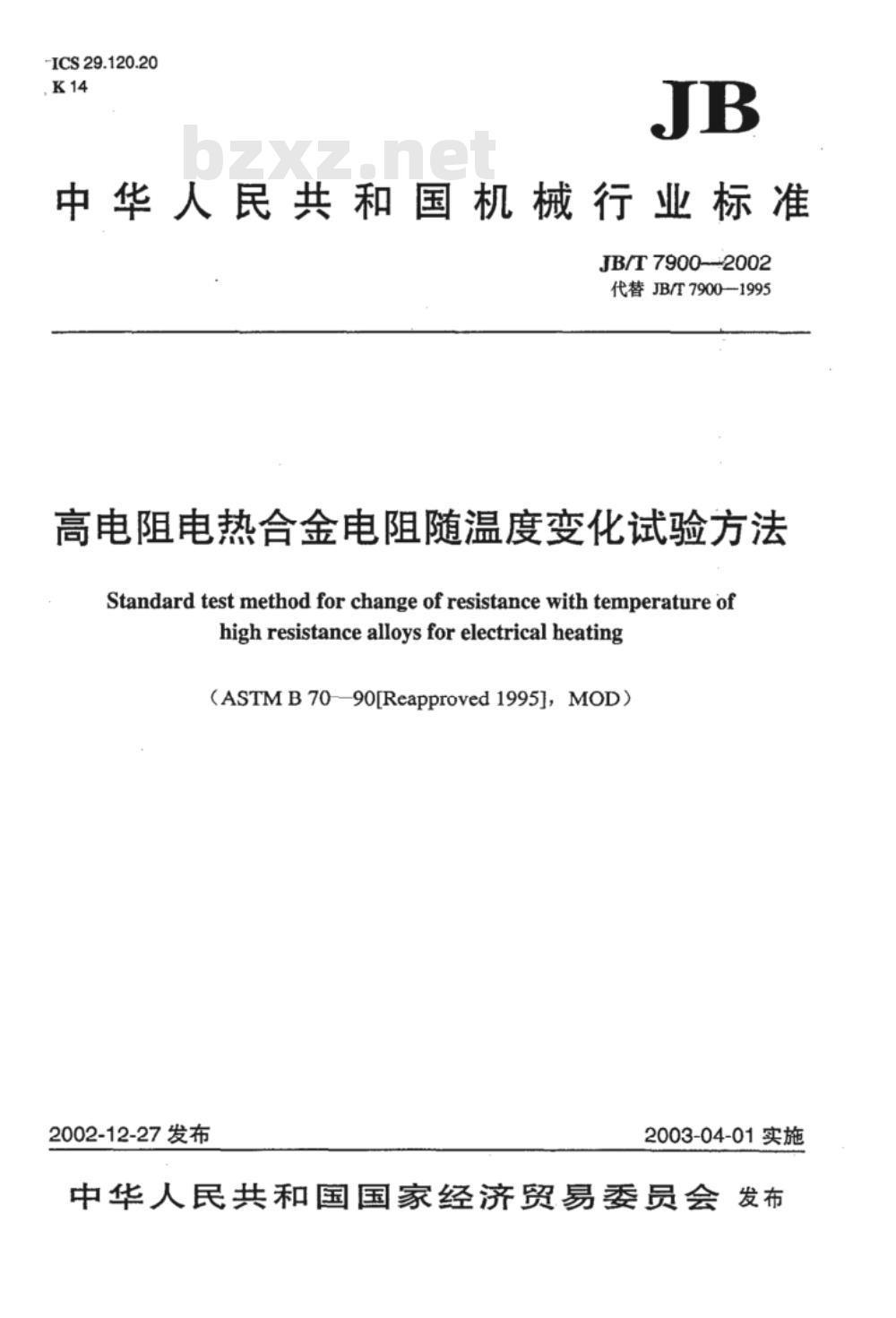

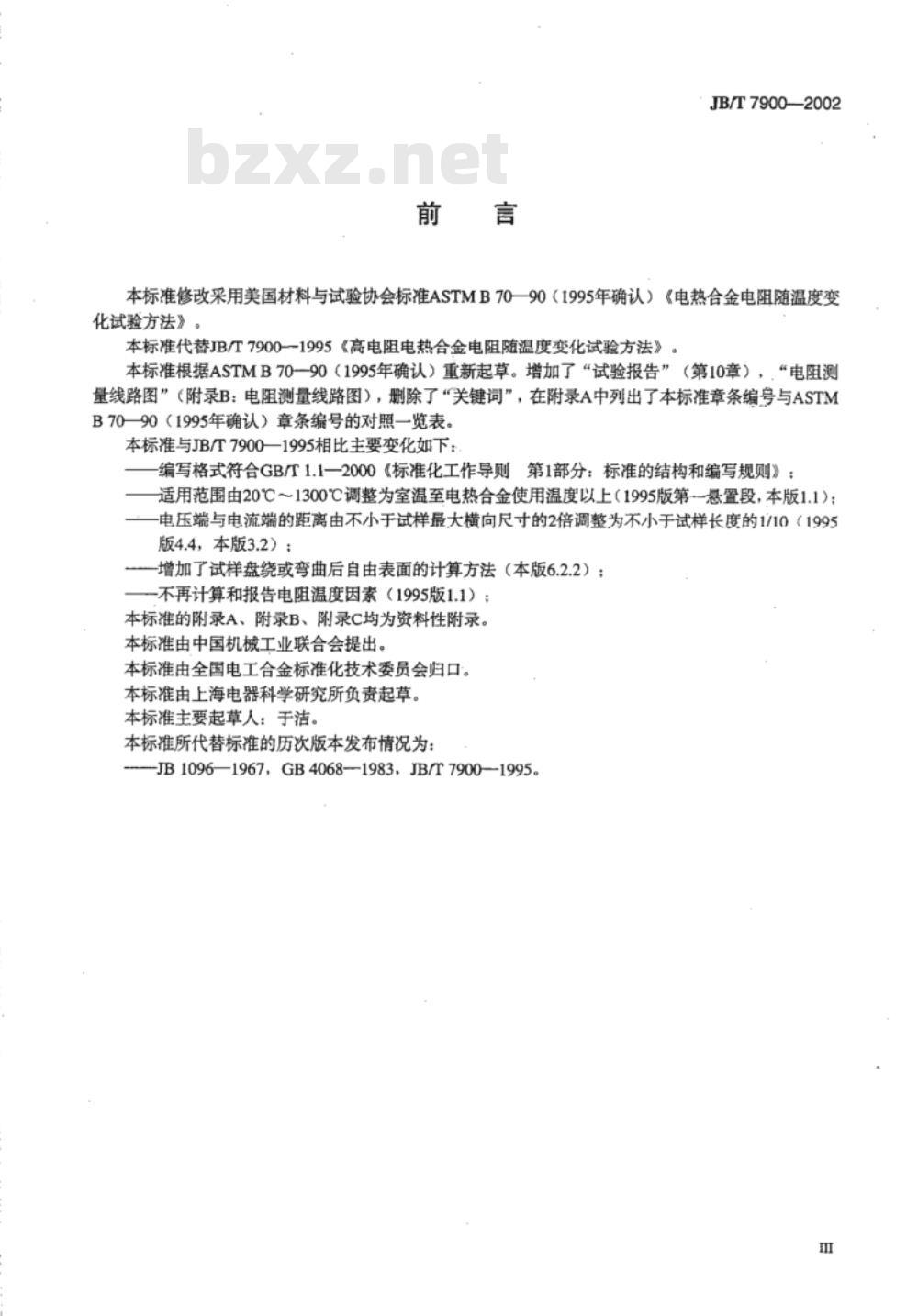

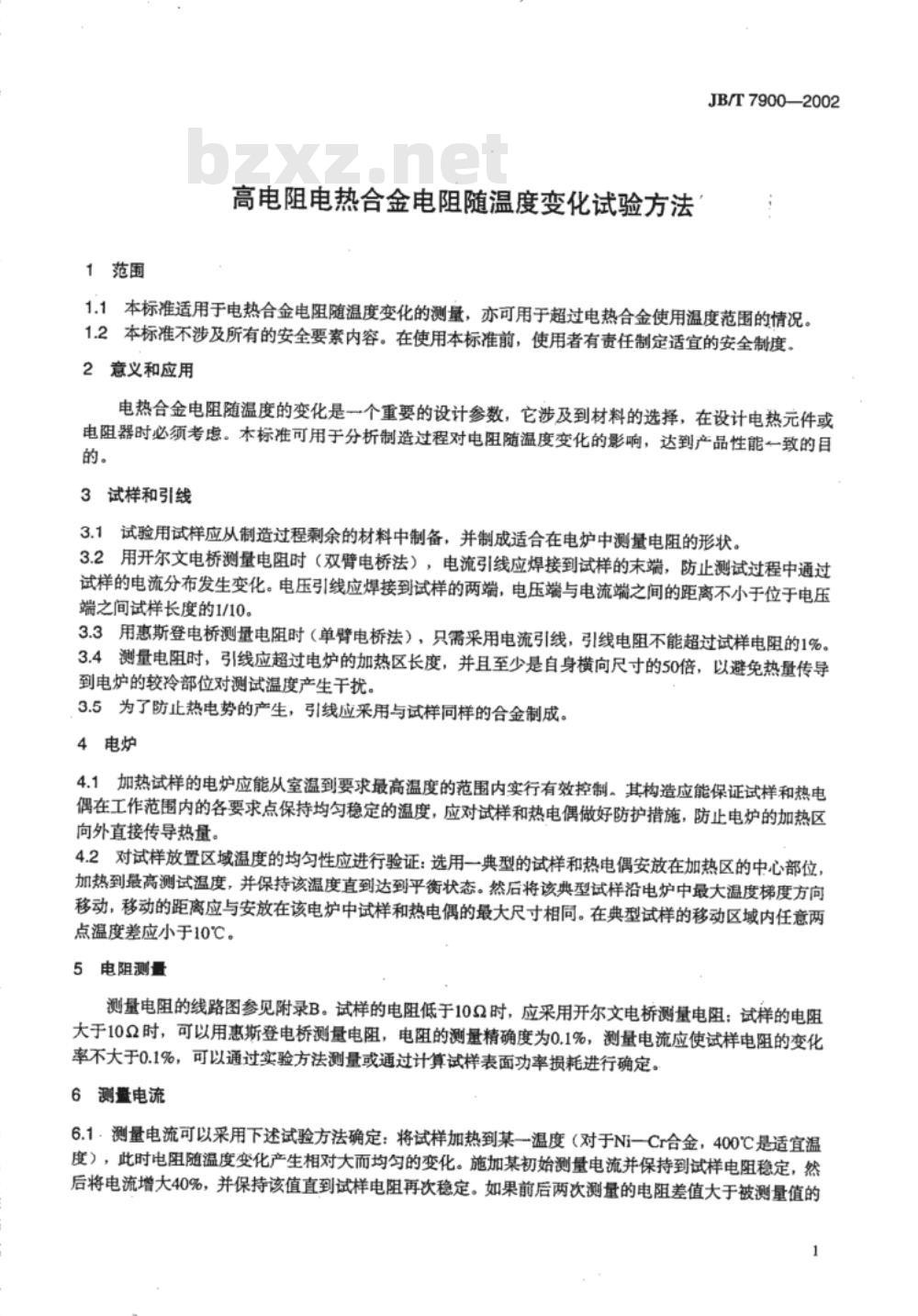

中华人民共和国机械行业标准 JB/T7900-2002 （代替 JB/T7900-1995） 高电阻电热合金电阻随温度变化试验方法 Standard test method for change of resistance with temperature of high resistance alloys for electrical heating （ASTM B70-90 [Reapproved 1995], MOD） 2002-12-27 发布 2003-04-01 实施 前言 本标准修改采用美国材料与试验协会标准 ASTM B70-90（1995年确认）《电热合金电阻随温度变化试验方法》。 本标准代替 JB/T7900-1995《高电阻电热合金电阻随温度变化试验方法》。本标准根据 ASTM B70-90（1995年确认）重新起草。增加了“试验报告”（第10章）和“电阻测量线路图”（附录B），删除了“关键词”，并在附录A中列出了本标准章条编号与 ASTM B70-90（1995年确认）章条编号的对照一览表。 本标准与 JB/T7900-1995 相比主要变化如下： 1. 编写格式符合 GB/T 1.1-2000《标准化工作导则 第1部分：标准的结构和编写规则》； 2. 适用范围由 20℃～1300℃ 调整为室温至电热合金使用温度以上（1995版第1-悬置段，本版1.1）； 3. 电压端与电流端的距离由不小于试样最大横向尺寸的2倍调整为不小于试样长度的1/10（1995版4.4，本版3.2）； 4. 增加了试样盘绕或弯曲后自由表面的计算方法（本版6.2.2）； 5. 不再计算和报告电阻温度因素（1995版1.1）。 本标准的附录A、附录B、附录C均为资料性附录。 本标准由中国机械工业联合会提出。本标准由全国电工合金标准化技术委员会归口。本标准由上海电器科学研究所负责起草。本标准主要起草人：于洁。 本标准所代替标准的历次版本发布情况为：JB 1096—1967，GB 4068—1983，JB/T7900—1995。 1 范围 1.1 本标准适用于电热合金电阻随温度变化的测量，亦可用于超过电热合金使用温度范围的情况。 1.2 本标准不涉及所有的安全要素内容。在使用本标准前，使用者有责任制定适宜的安全制度。 2 意义和应用 电热合金电阻随温度的变化是一个重要的设计参数，它涉及到材料的选择，在设计电热元件或电阻器时必须考虑。本标准可用于分析制造过程对电阻随温度变化的影响，达到产品性能一致的目的。 3 试样和引线 3.1 试验用试样应从制造过程剩余的材料中制备，并制成适合在电炉中测量电阻的形状。 3.2 用开尔文电桥测量电阻时（双臂电桥法），电流引线应焊接到试样的末端，防止测试过程中通过试样的电流分布发生变化。电压引线应焊接到试样的两端，电压端与电流端之间的距离不小于位于电压端之间试样长度的1/10。 3.3 用惠斯登电桥测量电阻时（单臂电桥法），只需采用电流引线，引线电阻不能超过试样电阻的1%。 3.4 测量电阻时，引线应超过电炉的加热区长度，并且至少是自身横向尺寸的50倍，以避免热量传导到电炉的较冷部位对测试温度产生干扰。 3.5 为了防止热电势的产生，引线应采用与试样同样的合金制成。 4 电炉 4.1 加热试样的电炉应能从室温到要求最高温度的范围内实行有效控制。其构造应能保证试样和热电偶在工作范围内的各要求点保持均匀稳定的温度，应对试样和热电偶做好防护措施，防止电炉的加热区向外直接传导热量。 4.2 对试样放置区域温度的均匀性应进行验证：选用一典型的试样和热电偶安放在加热区的中心部位，加热到最高测试温度，并保持该温度直到达到平衡状态。然后将该典型试样沿电炉中最大温度梯度方向移动，移动的距离应与安放在该电炉中试样和热电偶的最大尺寸相同。在典型试样的移动区域内任意两点温度差应小于10℃。 5 电阻测量 测量电阻的线路图参见附录B。试样的电阻低于 10^2 Ω 时，应采用开尔文电桥测量电阻；试样的电阻大于 10^2 Ω 时，可以用惠斯登电桥测量电阻，电阻的测量精确度为 0.1%。
