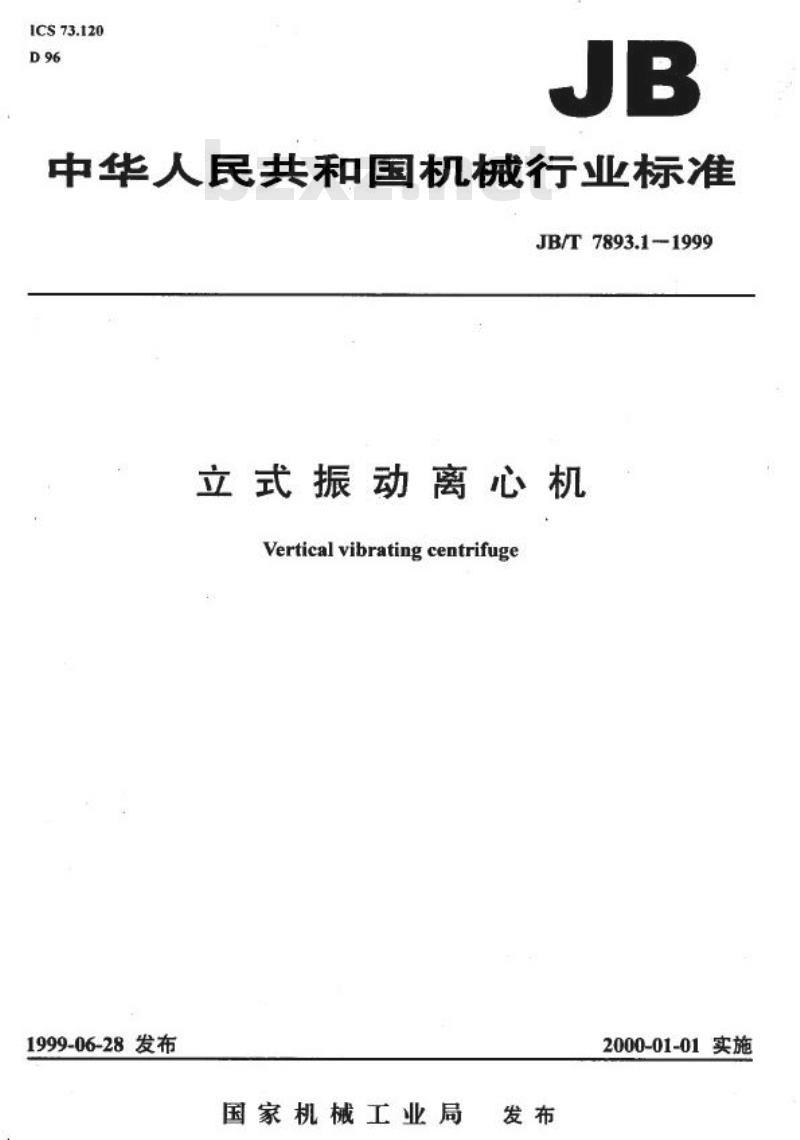

【机械行业标准(JB)】 立式振动离心机

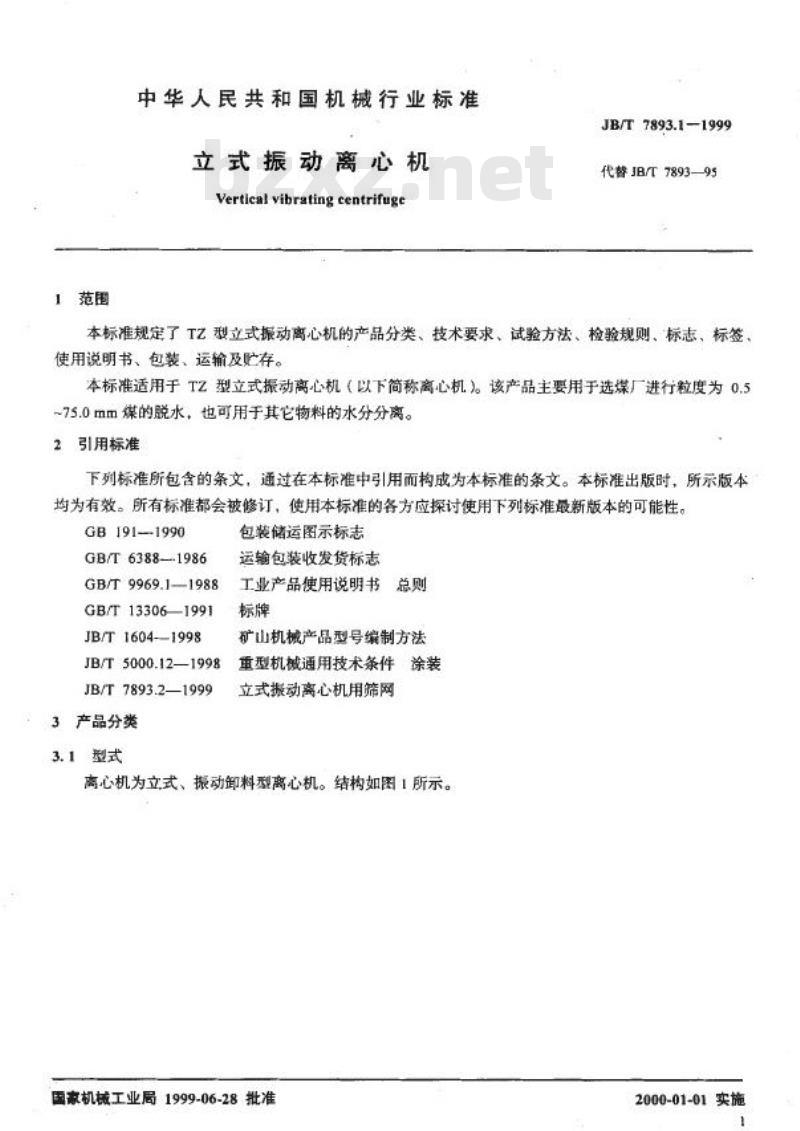

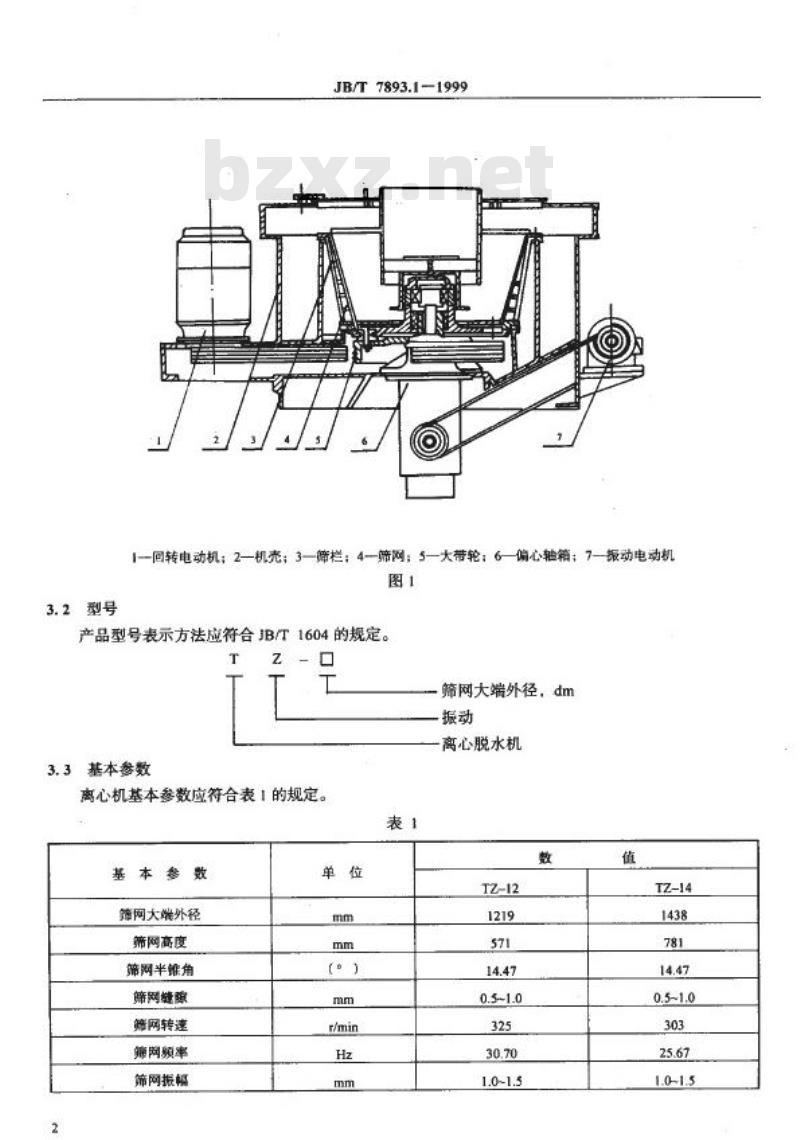

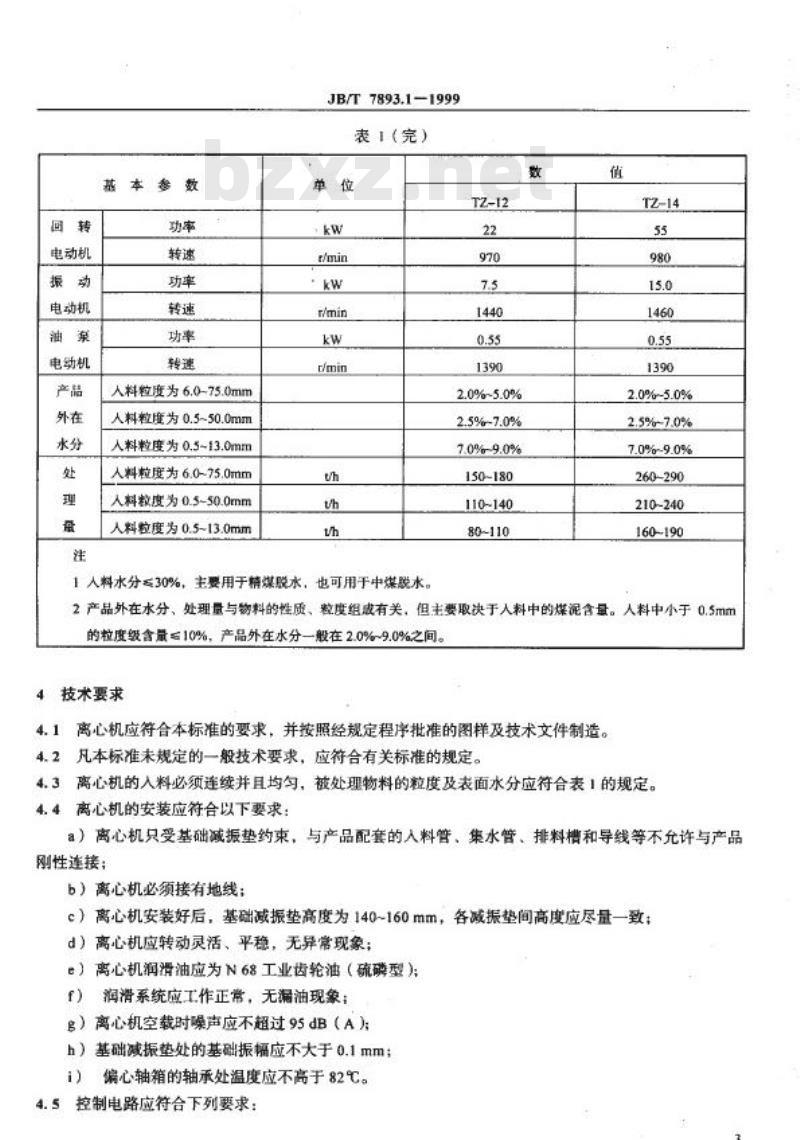

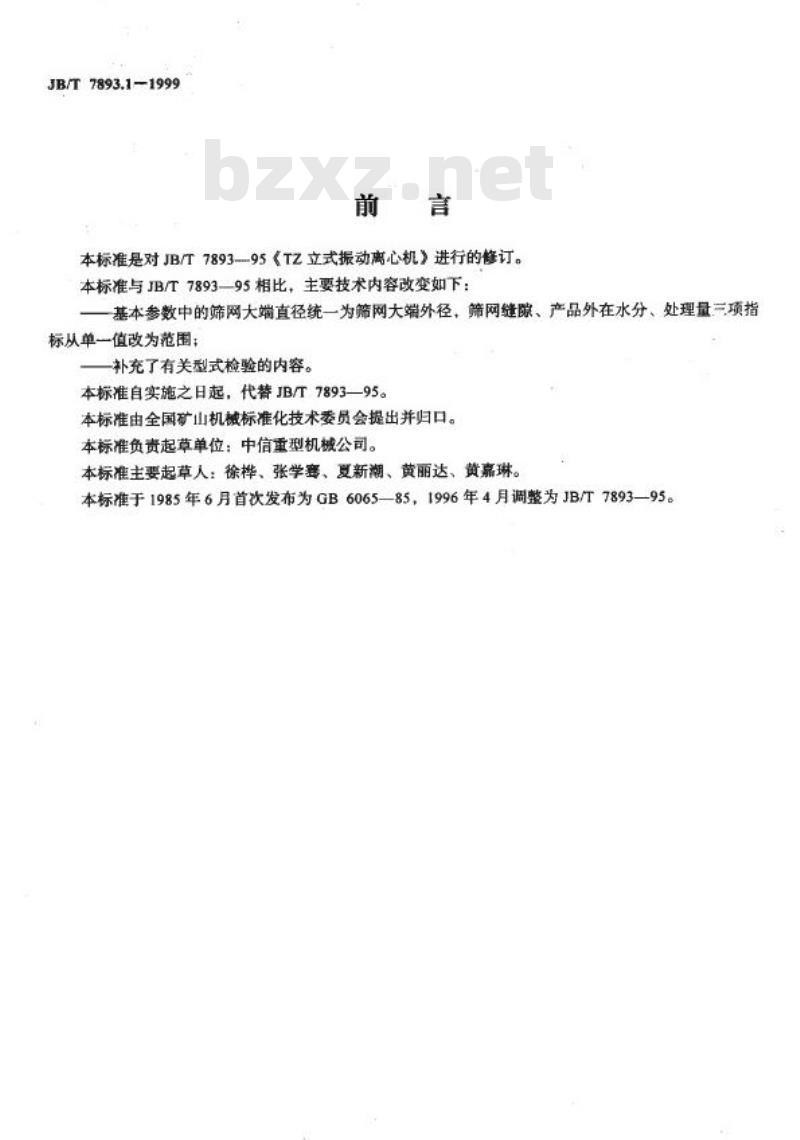

中华人民共和国机械行业标准 JB/T 7893.1—1999 立式振动离心机 Vertical vibrating centrifuge 前言 本标准是对JB/T 7893—95《TZ立式振动离心机》进行的修订。本标准与JB/T 7893—95相比，主要技术内容改变如下：基本参数中的筛网大端直径统一为筛网大端外径，筛网缝隙、产品外在水分、处理量三项指标从单一值改为范围；补充了有关型式检验的内容。 本标准自实施之日起，代替JB/T 7893—95。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：中信重型机械公司。本标准主要起草人：徐桦、张学寒、夏新潮、黄丽达、黄嘉琳。本标准于1985年6月首次发布为GB 6065—85，1996年4月调整为JB/T 7893—95。 1 范围 本标准规定了TZ型立式振动离心机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。本标准适用于TZ型立式振动离心机（以下简称离心机）。该产品主要用于选煤厂进行粒度为0.5~75.0mm煤的脱水，也可用于其它物料的水分分离。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—1990 工业产品使用说明书 总则 GB/T 6388—1986 标牌 GB/T 9969.1—1988 矿山机械产品型号编制方法 GB/T 13306—1991 重型机械通用技术条件 涂装 JB/T 1604—1998 包装、储运、标志 JB/T 5000.12—1998 运输包装、收发货标志 JB/T 7893.2—1999 立式振动离心机用筛网 3 产品分类 3.1 型式 离心机为立式、振动卸料型离心机。 3.2 型号 产品型号表示方法应符合JB/T 1604的规定。 3.3 基本参数 离心机基本参数应符合表1的规定。 表1 基本参数 【TZ-12 型】 - 筛网大端外径: 1219 mm - 筛网高度: 571 mm - 筛网半锥角: 14.47° - 筛网缝隙: 0.5~1.0 mm - 筛网转速: 325 r/min - 筛网频率: 30.70 Hz - 筛网幅宽: 1.0~1.5 mm - 回转电动机: 22 kW, 970 r/min - 振动电动机: 7.5 kW, 1440 r/min - 油电动机: 0.55 kW, 1390 r/min - 产品外在水分: 1. 入料粒度 6.0~75.0mm: 2.0%~5.0% 2. 入料粒度 0.5~50.0mm: 2.5%~7.0% 3. 入料粒度 0.5~13.0mm: 7.0%~9.0% - 处理量: 1. 入料粒度 6.0~75.0mm: 150~180 t/h 2. 入料粒度 0.5~50.0mm: 110~140 t/h 3. 入料粒度 0.5~13.0mm: 80~110 t/h 【TZ-14 型】 - 筛网大端外径: 1438 mm - 筛网高度: 781 mm - 筛网半锥角: 14.47° - 筛网缝隙: 0.5~1.0 mm - 筛网转速: 303 r/min - 筛网频率: 25.67 Hz - 筛网幅宽: 1.0~1.5 mm - 回转电动机: 55 kW, 980 r/min - 振动电动机: 15.0 kW, 1460 r/min - 油电动机: 0.55 kW, 1390 r/min - 产品外在水分: 1. 入料粒度 6.0~75.0mm: 2.0%~5.0% 2. 入料粒度 0.5~50.0mm: 2.5%~7.0% 3. 入料粒度 0.5~13.0mm: 7.0%~9.0% - 处理量: 1. 入料粒度 6.0~75.0mm: 260~290 t/h 2. 入料粒度 0.5~50.0mm: 210~240 t/h 3. 入料粒度 0.5~13.0mm: 160~190 t/h 注：产品外在水分、处理量与物料的性质、组成有关，但主要取决于人料中的煤泥含量。人料中小于0.5mm的粒度级含量≤10%，产品外在水分一般在2.0%~9.0%之间。 4 技术要求 4.1 离心机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 凡本标准未规定的一般技术要求，应符合有关标准的规定。 4.3 离心机的人料必须连续并且均匀。
