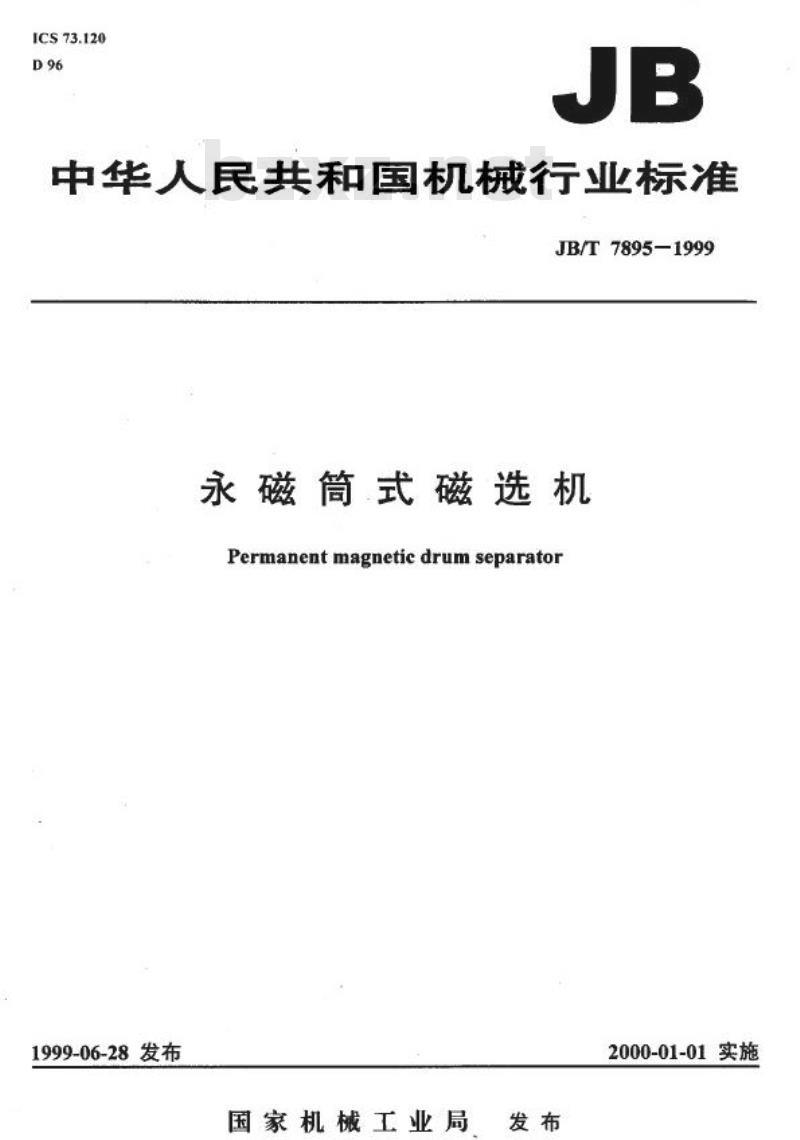

中华人民共和国机械行业标准
JB/T7895-1999
永磁筒式磁选机
Permanentmagnetic drumseparator1999-06-28发布
国家机械工业局
发布
2000-01-01实施
JB/T7895-1999

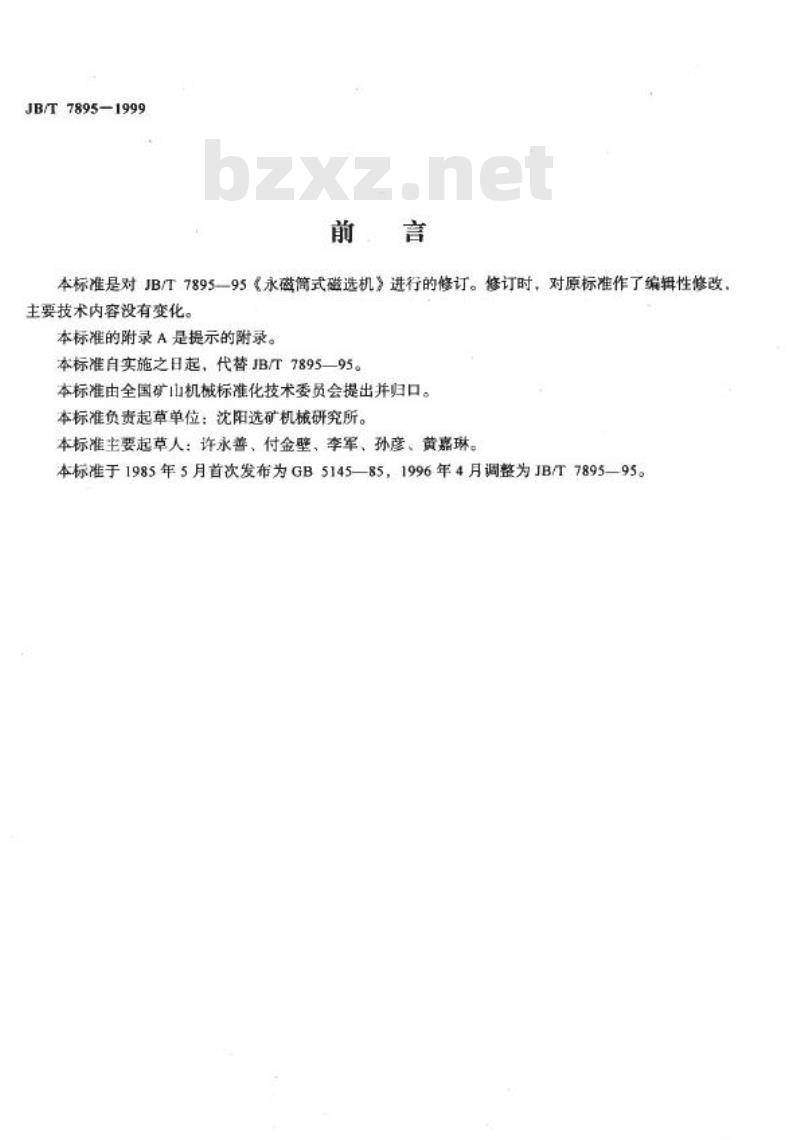

前言
本标准是对JB/T789595《永磁筒式磁选机》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准的附录A是提示的附录。
本标准自实施之日起，代替JB/T7895—95。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：沈阳选矿机械研究所。本标准主要起草人：许永善、付金壁、李军、孙彦、黄嘉琳。本标准于1985年5月首次发布为GB5145—85，1996年4月调整为JB/T7895-95。范国
1

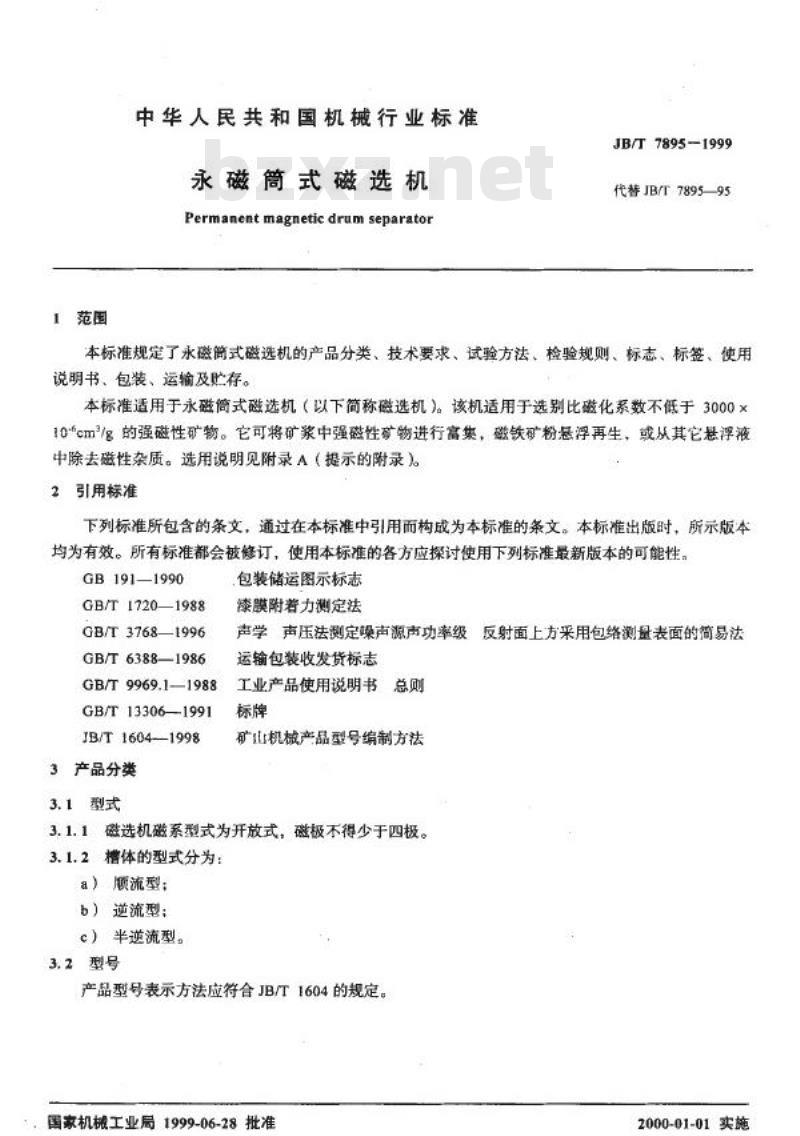

中华人民共和国机械行业标准
永磁筒式磁选机
Permanent magnetic drum separatorJB/T7895-1999
代替JB/T7895—95
本标准规定了永磁简式磁选机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。
本标准适用于永磁筒式磁选机（以下简称磁选机）。该机适用于选别比磁化系数不低于3000×10cm/g的强磁性矿物。它可将矿浆中强磁性矿物进行富集，磁铁矿粉悬浮再生，或从其它悬浮液中除去磁性杂质。选用说明见附录A（提示的附录）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T1720—1988
GB/T 3768—1996
GB/T 6388—1986
GB/T 9969.1—1988
GB/T 133061991
JB/T 16041998
3产品分类
3.1型式
包装储运图示标志
漆膜附着力测定法
声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法运输包装收发货标志
工业产品使用说明书总则
标牌
矿此机械产品型号编制方法
3.1.1磁选机磁系型式为开放式，磁极不得少于四极。3.1.2槽体的型式分为：
a）顺流型；
b）逆流型；
c）半逆流型。
3.2型号
产品型号表示方法应符合JB/T1604的规定。1国家机械工业局1999-06-28批准2000-01-01实施
C
T
3.3标记示例
JB/T7895-1999
圆筒长度，dm
圆简直径，dm（取整数部分）
体型式：N为逆流型，B为半逆流型，S为顺流型弱磁简式
磁选设备
圆筒直径为750mm，圆简长度为1800mm的逆流型永磁筒式磁选机，其标记为：CTN-718磁选机

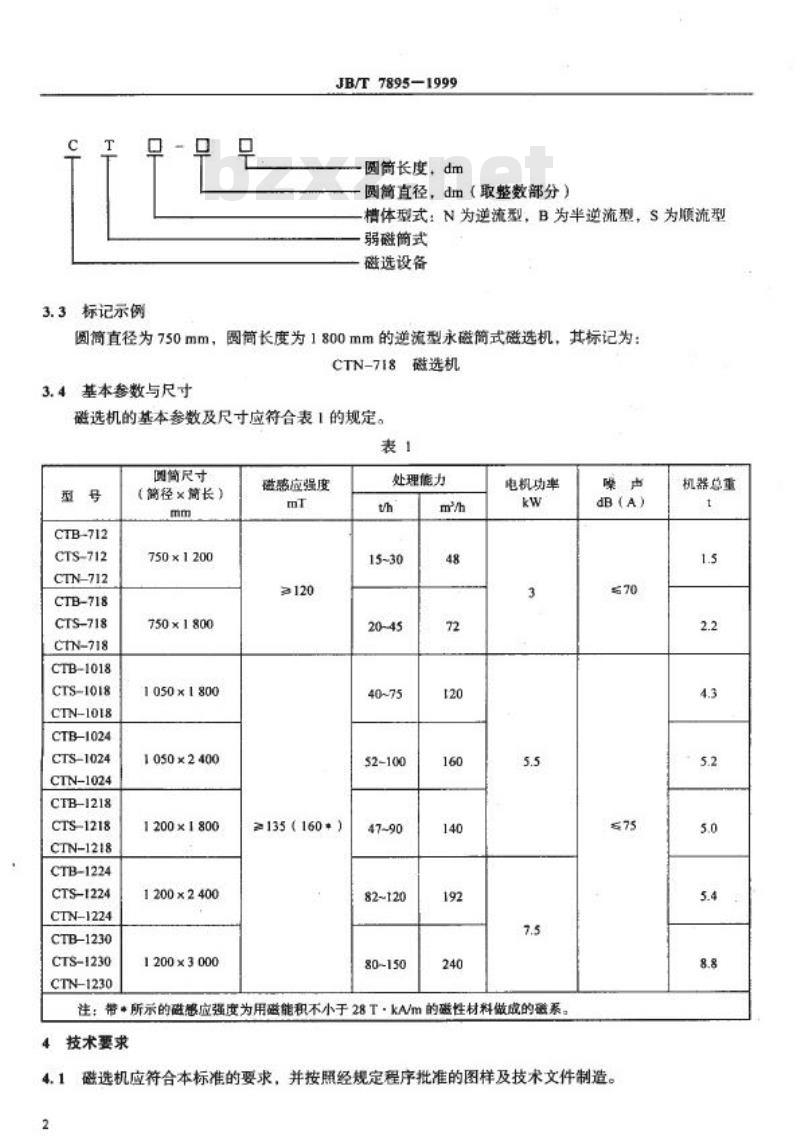

3.4基本参数与尺寸
磁选机的基本参数及尺寸应符合表1的规定。表1
型号
CTB-712
CTS712
CTN-712
CTB-718
CTS718
CTN718
CTB-1018
CTS-1018
CTN-1018
CTB-1024
CTS-1024
CTN-1024
CTB-1218
CTS-1218
CTN-1218
CTB-1224
CTS-1224
CTN-1224
CTB-1230
CTS-1230
CTN-1230
圆筒尺寸
（简径×简长）
mm
750x1200
750 × 1 800
1 050 x 1 800
1 050×2 400
1200×1800
1200×2400
1200×3000
磁感应强度
mT
120
135(160*)
处理能力
t/h
15~30
20~45
40~75
52-100
47~90
82~120
80~150
m/h
48
72
120
160
140
192
240
电机功率
kw
3
5.5
7.5
注：带*所示的磁感应强度为用磁能积不小于28T·kA/m的磁性材料做成的磁系。技术要求
4
噪声
dB(A)
70
$75
4.1磁选机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。2
机器总重
t.5
2.2
4.3
5.2
5.0
5.4
8.8

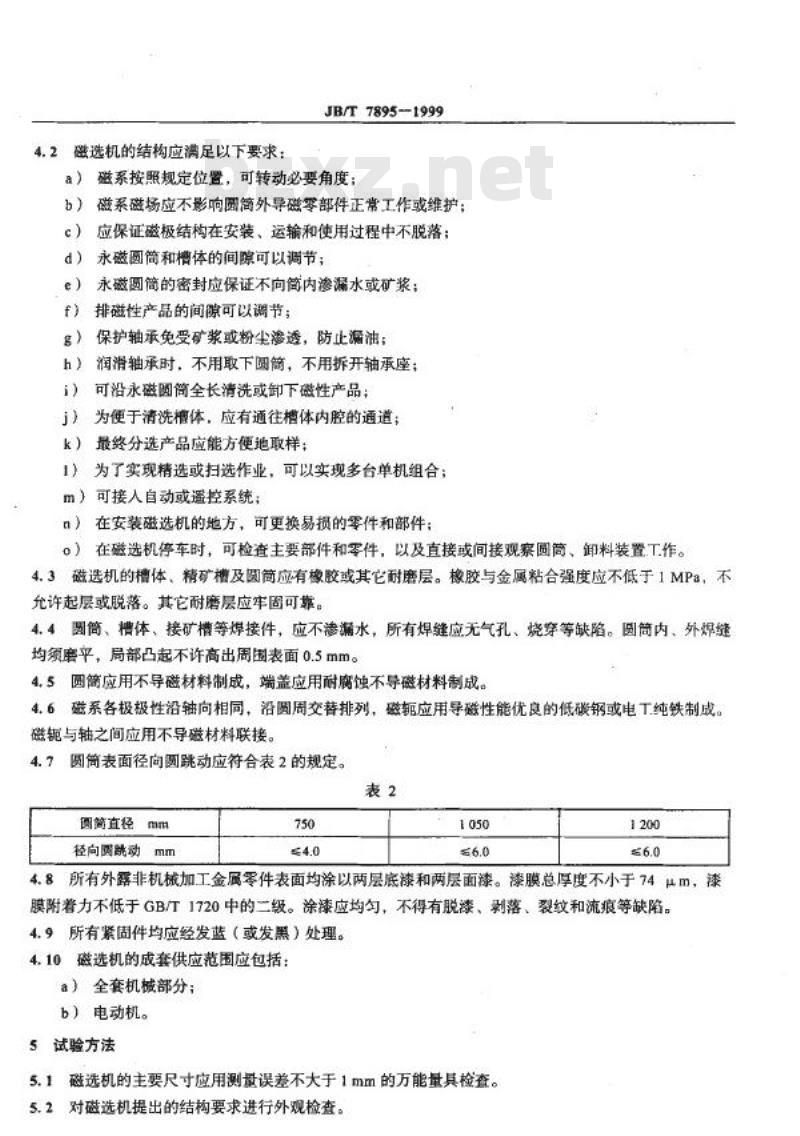

4.2磁选机的结构应满足以下要求：JB/T7895-1999
a）磁系按照规定位置，可转动必要角度：b）磁系磁场应不影响圆简外导磁零部件正常工作或维护；c）应保证磁极结构在安装、运输和使用过程中不脱落：d）永磁圆简和槽体的间隙可以调节e）永磁圆简的密封应保证不向筒内渗漏水或矿浆；排磁性产品的间隙可以调节；
f）
保护轴承免受矿浆或粉尘渗透，防止漏油；g）
润滑轴承时：不用取下圆筒，不用拆开轴承座；h)
i）可沿永磁圆简全长清洗或卸下磁性产品；j）
为便于清洗槽体，应有通往槽体内腔的通道；k）最终分选产品应能方便地取样；1）为了实现精选或扫选作业，可以实现多台单机组合；m）可接入自动或遥控系统；
n）在安装磁选机的地方，可更换易损的零件和部件；0）在磁选机停车时，可检查主要部件和零件，以及直接或间接观察圆筒、卸料装置工作。4.3磁选机的槽体、精矿槽及圆筒应有橡胶或其它耐磨层。橡胶与金属粘合强度应不低于1MPa，不允许起层或脱落。其它耐磨层应牢固可靠。4.4圆筒、槽体、接矿槽等焊接件，应不渗漏水，所有焊缝应无气孔、烧穿等缺陷。圆简内、外焊缝均须磨平，局部凸起不许高出周围表面0.5mm。4.5圆简应用不导磁材料制成，端盖应用耐腐蚀不导磁材料制成。4.6磁系各极极性沿轴向相同，沿圆周交替排列，磁轭应用导磁性能优良的低碳钢或电工纯铁制成。磁轭与轴之间应用不导磁材料联接。4.7圆简表面径向圆跳动应符合表2的规定。表2
圆简直径mm
径向圆既动mm
750
≤4.0
1050
≤6.0
1200
6.0
4.8所有外露非机械加工金属零件表面均涂以两层底漆和两层面漆。漆膜总厚度不小于74μm，漆膜附着力不低于GB/T1720中的二级。涂漆应均勾，不得有脱漆、剥落、裂纹和流痕等缺陷。4.9所有紧固件均应经发蓝（或发黑）处理。4.10磁选机的成套供应范围应包括：a）全套机械部分；
b）电动机。
5试验方法
5.1磁选机的主要尺寸应用测量误差不大于1mm的万能量具检查。5.2对磁选机提出的结构要求进行外观检查。JB/T7895—1999
5.3磁感应强度应用精度等级不低于2.5级的特斯拉计和厚度不大于2mm的探头来测量，其值应由圆简表面相对磁极几何中心的磁场径向分量来确定。应在磁系的吸引区和扫选区的磁极上并在距磁系端面不小于250mm的范围内测量。5.4检查衬胶件粘合强度和外观质量时，应检查有关证明书及进行外观检查。5.5焊缝质量的检查，应在涂漆前或村胶前进行，焊缝和周围区段的外部缺陷应进行外观检查和渗漏水检查。
5.6圆筒及端盖的材料检查，应通过检查证明书的方法进行。5.7磁系极性正确性，应用特斯拉计沿轴向和圆周方向分别检查。磁轭结构做外观检查。5.8圆简表面径向圆跳动，应在圆简表面的任意断面上用测量误差不大于0.1mm的量仪检查。5.9涂漆质量漆膜附着力的测定按GB/T1720的规定进行。5.10磁选机的噪声按GB/T3768检测。5.11
圆筒的密封检查，应将组装后的阅筒浸人水槽内，浸人深度不小于简径的1/3，运转6h开盖检查。6检验规则
6.1检验分类
磁选机分为出厂检验和型式检验。6.2出厂检验
6.2.1磁选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2.2出厂检验下列各项：
a）磁选机的结构要求的完整性、正确性；b）磁选机的尺寸、磁感应强度、磁选机噪声符合表1的规定；c）圆簡表面径向圆跳动符合表2的规定；d）圆筒、裤体等焊接件的焊缝质量；e）衬胶件的质量：
f）涂漆质量：
g）磁系极性正确性：
h）进行空运转试验，检查磁选机的零件和部件相互连接的正确性。空运转时间应不少于「h。6.3型式检验
6.3.1在下列情况之--时磁选机应进行型式检验：a）新产品或老产品转厂生产进行鉴定时：b）正常生产后，产品结构、材料、工艺有较大改动时：c）产品长期停产后，恢复生产时；d）出广检验的结果与上次检验变化很大时：e）国家质量检验机构提出型式检验要求。6.3.2型式检验项目应包括本标准全部要求。6.3.3抽样方法
单件小批生产的产品抽取一台。6.3.4判定规则
JB/T7895—1999
所有检验项目只允许在抽样中检查评定，任何项目不合格时，应加倍抽检。7标志、标签和使用说明书
7.1每台磁选机应在适当而明显的位暨固定产品标牌，其型式与尺寸应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及商标：
b）产品名称及型号；
c）主要技术参数：
磁感应强度，mT；
处理能力，t/h或m\/h；
电动机功率，kw；
机器总重量，t:
d）出厂编号；
e）制造日期。
7.2在永磁圆简的轴端上，应标明磁选机的出厂编号。7.3磁选机应编制产品使用说明书，其内容应符合GB/T9969.1的规定。7.4磁选机的包装标志应包括运输包装收发货标志、包装储运图示标志，并应符合GB/T6388，GB191的规定。
8包装、运输及贮存
8.1磁选机应采用封闭包装，封闭箱应通风、防雨，零件及部件在箱内固定稳固。8.2磁选机应随机附带下列技术文件：a）产品合格证或质量证明书；
b）产品使用说明书：下载标准就来标准下载网
c）装箱单；
d）产品总图、安装图。
8.3封闭箱壁上应有明显的文字标记，并应符合7.4的规定，其内容包括：a）收货站及收货单位名称；
b)
发货站及发货单位名称；
c）合同号及产品名称、型号：
d）毛重、净重、箱号及外形尺寸：e）重心、起吊线、储运图示标志。8.4磁选机的包装、发运应符合水路、陆路运输的要求。8.5磁选机应在库房内或在能防阳光直射及雨、雪侵装的棚下贮存。8.6在贮存与运输过程中，使磁系呈自然下垂状态，并能自由摆动。JB/T7895—1999
附录A
（提示的附录）
选用说明
A1
表1中磁感应强度不小于135mT的磁选机，通常用于精选段：不小于160mT的磁选机用于粗选段。
A2表1中处理能力的两组数值，前者（以干矿量计）为选矿厂选别磁铁矿或焙烧赤铁矿的处理能力是在给矿粒度小于1mm，浓度不大于35%的情况下取得的。数值的上限为选别鞍山式磁铁矿，下限为选别焙烧赤铁矿。处理其它矿石时，可在上、下限之间选取。后者（以矿浆体积计）为洗煤厂处理磁铁矿粉慧浮液时的最大处理能力。A3顺流型槽体，适用于选别粒度不大于6mm；半逆流型槽体，适用于选别粒度不大于1mm；逆流型槽体，适用于选别粒度不大于0.6mm。
