【机械行业标准(JB)】 ZKX 型直线振动筛

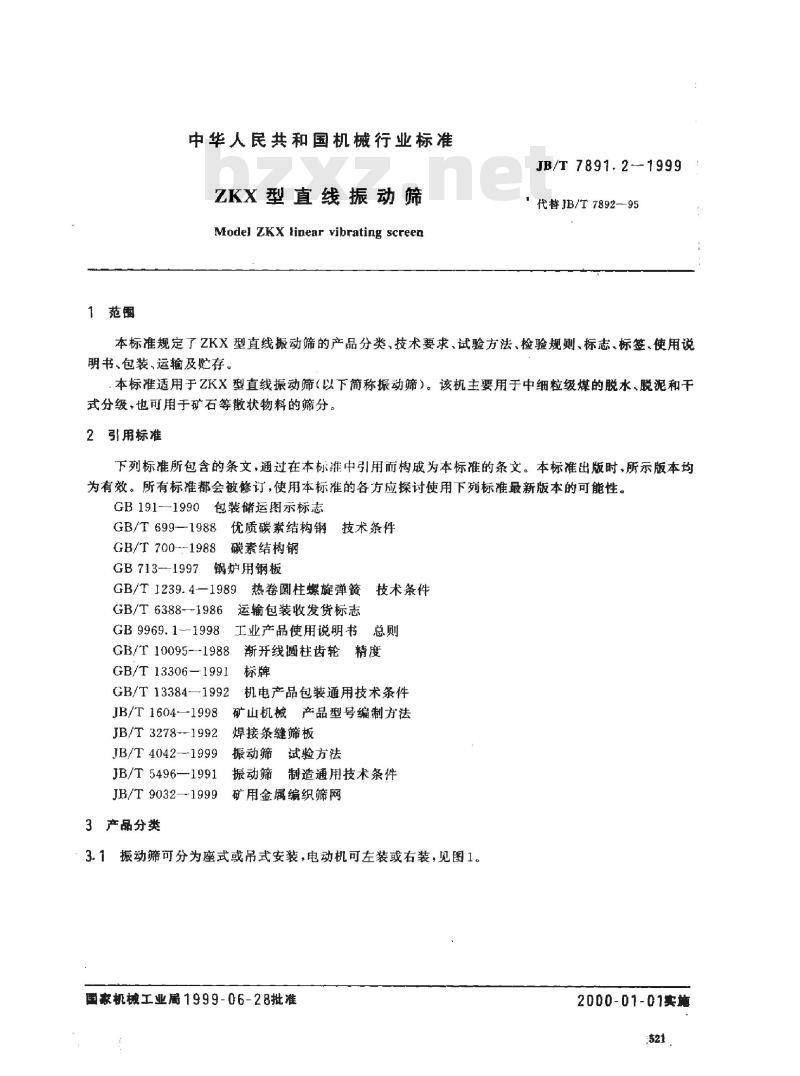

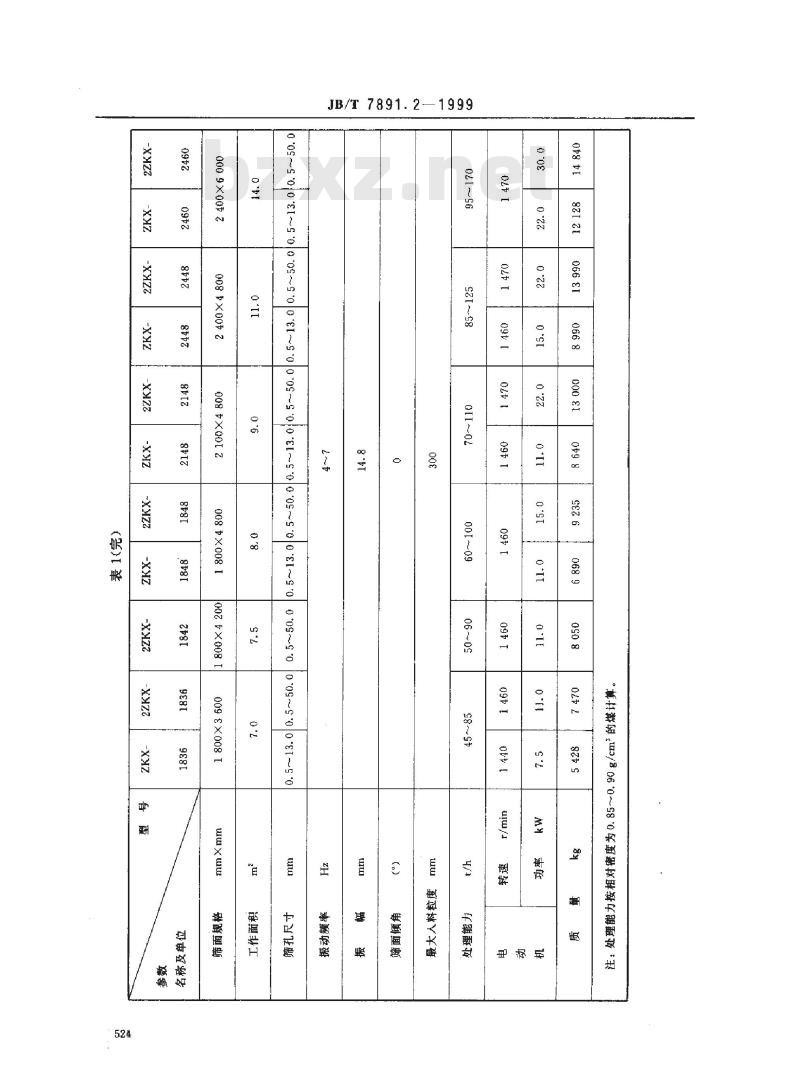

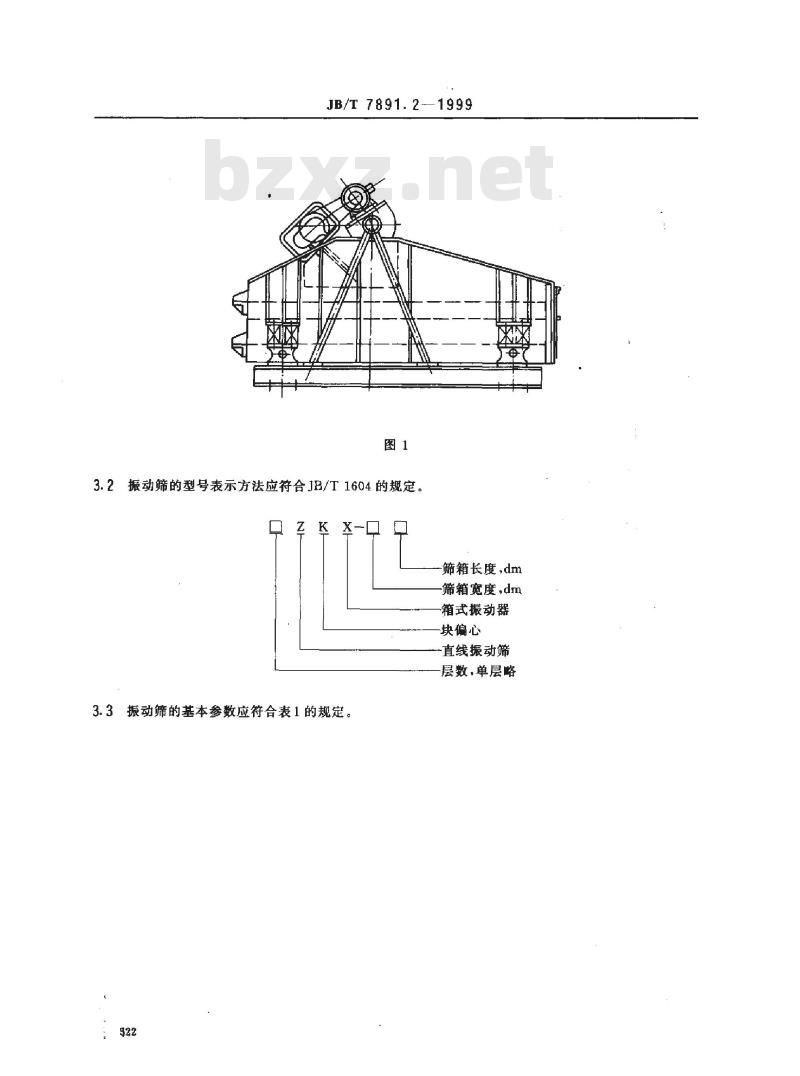

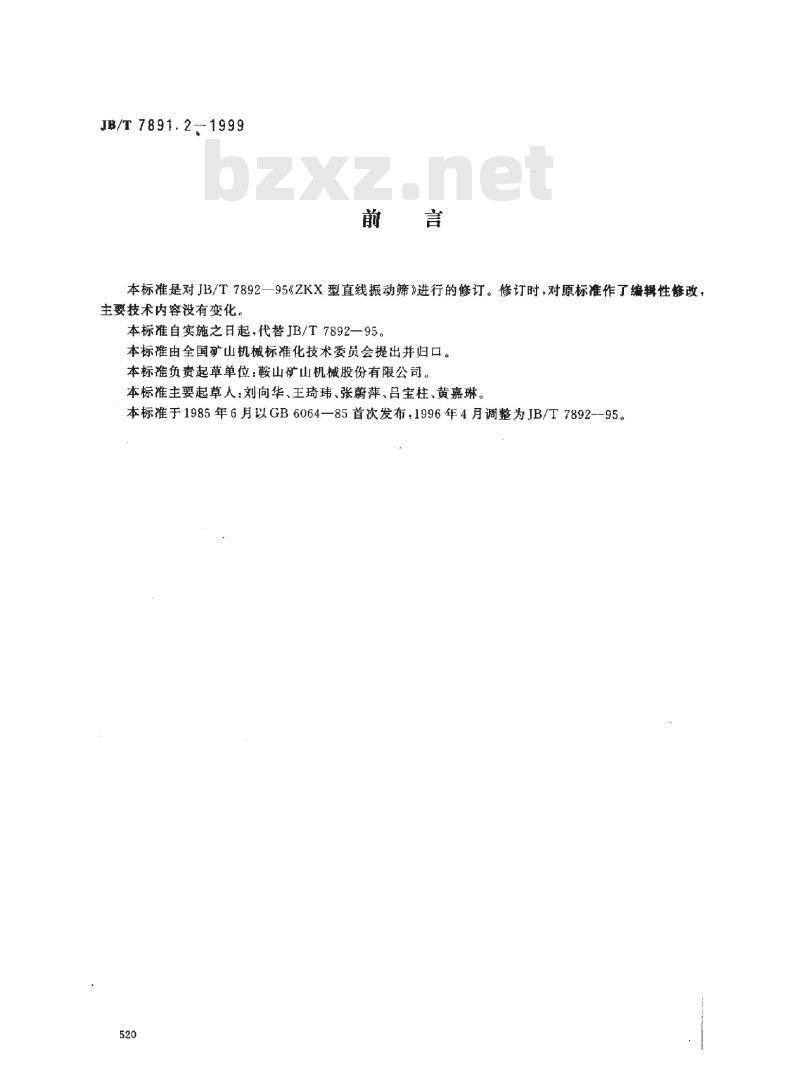

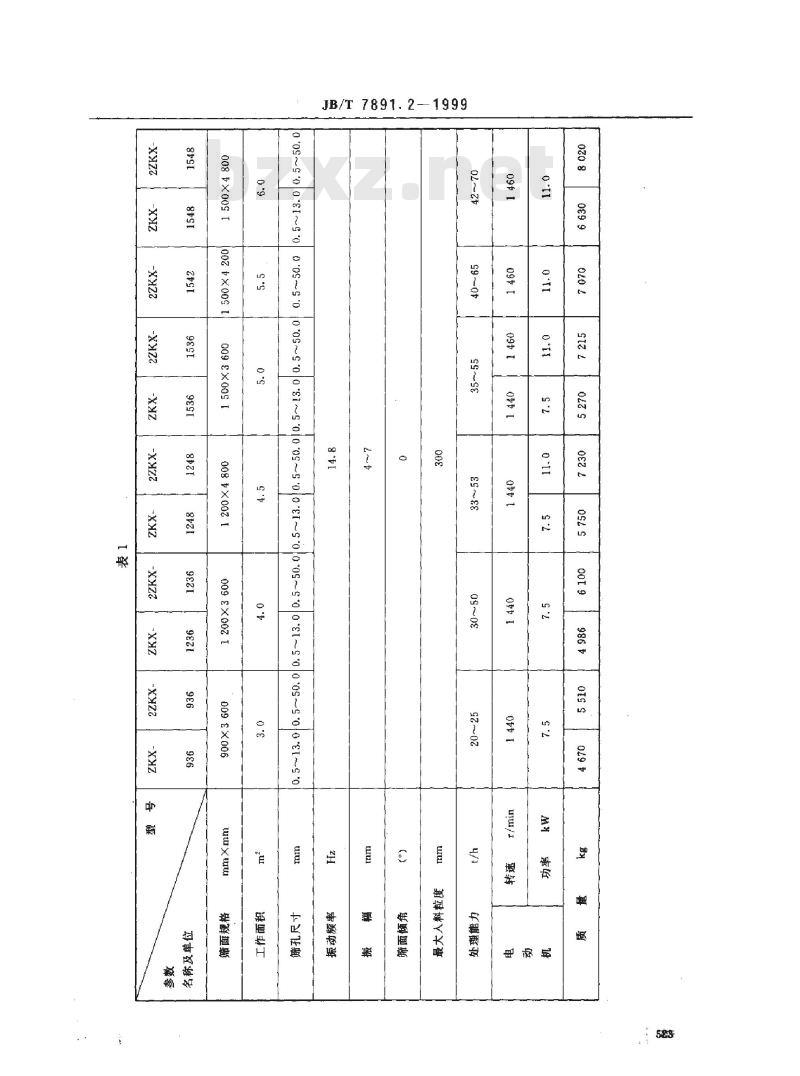

JB/T 7891.2--1999 前言 本标准是对JB/T 7892—95《ZKX型直线振动筛》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起，代替JB/T 7892—95。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：鞍山矿山机械股份有限公司。本标准主要起草人：刘向华、王琦玮、张蔚萍、吕宝柱、黄嘉琳。 中华人民共和国机械行业标准 ZKX型直线振动筛 Model ZKX linear vibrating screen JB/T 7891.2--1999 代替JB/T 7892—95 1 范围 本标准规定了ZKX型直线振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。 本标准适用于ZKX型直线振动筛（以下简称振动筛）。该机主要用于中细粒级煤的脱水、脱泥和干式分级，也可用于矿石等散状物料的筛分。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 19119—1990 包装储运图示标志 GB/T 699—1988 优质碳素结构钢技术条件 GB/T 700—1988 碳素结构钢 GB 713—1997 锅炉用钢板 GB/T 1239.4—1989 热卷圆柱螺旋弹簧技术条件 GB/T 6388—1986 运输包装收发货标志 GB 9969.1—1998 工业产品使用说明书总则 GB/T 10095—1988 渐开线圆柱齿轮精度 GB/T 13306—1991 标牌 GB/T 13384—1992 机电产品包装通用技术条件 JB/T 1604—1998 矿山机械产品型号编制方法 JB/T 3278—1992 焊接条缝筛板 JB/T 4042—1999 振动筛试验方法 JB/T 5496—1991 振动筛制造通用技术条件 JB/T 9032—1999 矿用金属编织筛网 3 产品分类 3.1 振动筛可分为座式或吊式安装，电动机可左装或右装，见图1。 3.2 振动筛的型号表示方法应符合JB/T 1604的规定。 型号表示方法：ZKX— [筛箱长度, dm] [筛箱宽度, dm] [箱式振动器] [块偏心质量, kg] [层数, 单层略] 3.3 振动筛的基本参数应符合表1的规定。 4 技术要求 4.1 振动筛应符合本标准和JB/T 5496的规定，并按照经规定程序批准的图样及技术文件制造。
