【机械行业标准(JB)】 线型象质计

JB/T7902--1999

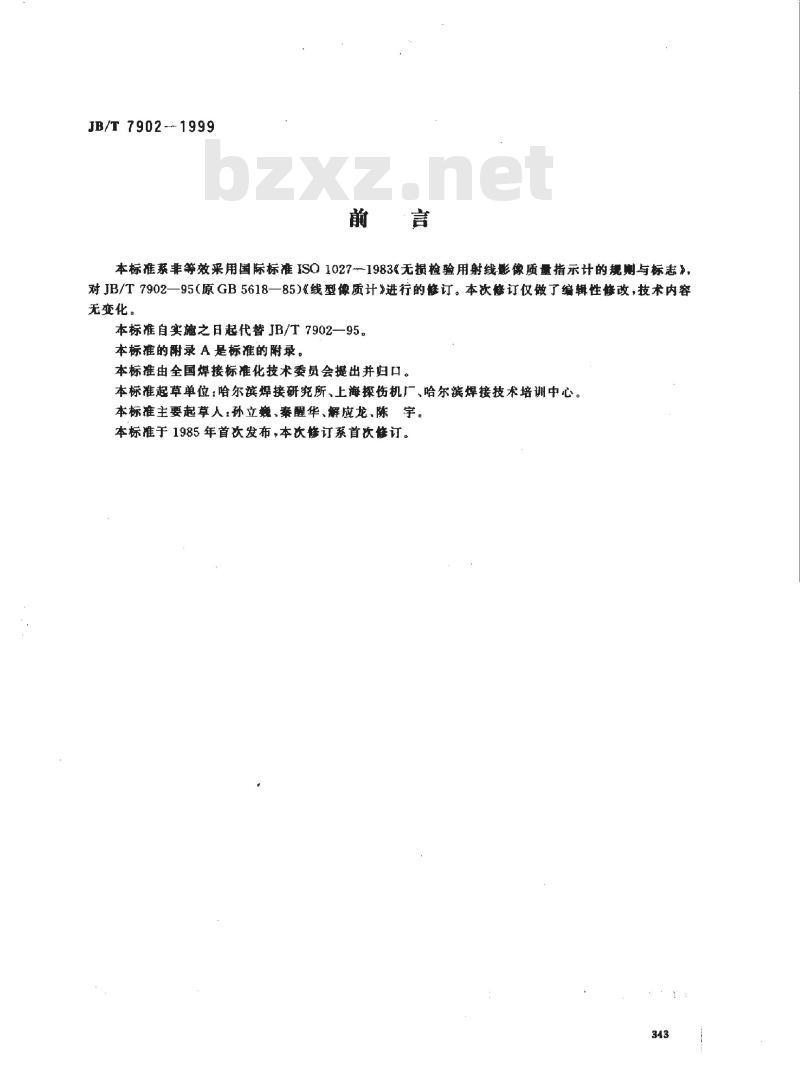

前言
本标准系非等效采用国际标准ISO1027--1983&无损检验用射线影像质量指示计的规则与标志》，对JB/T7902—95原GB5618—85）《线型像质计》进行的修订。本次修订仅做了编辑性修改，技术内容无变化。
本标准自实施之日起代替JB/T7902-95。本标准的附录 A是标准的附录。本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研所、上海探伤机厂，哈尔滨焊接技术培训中心。本标准主要起草人孙立巍，秦醒华、解应龙、陈宇。本标准于1985年首次发布，本次修订系首次修订。343

1范围

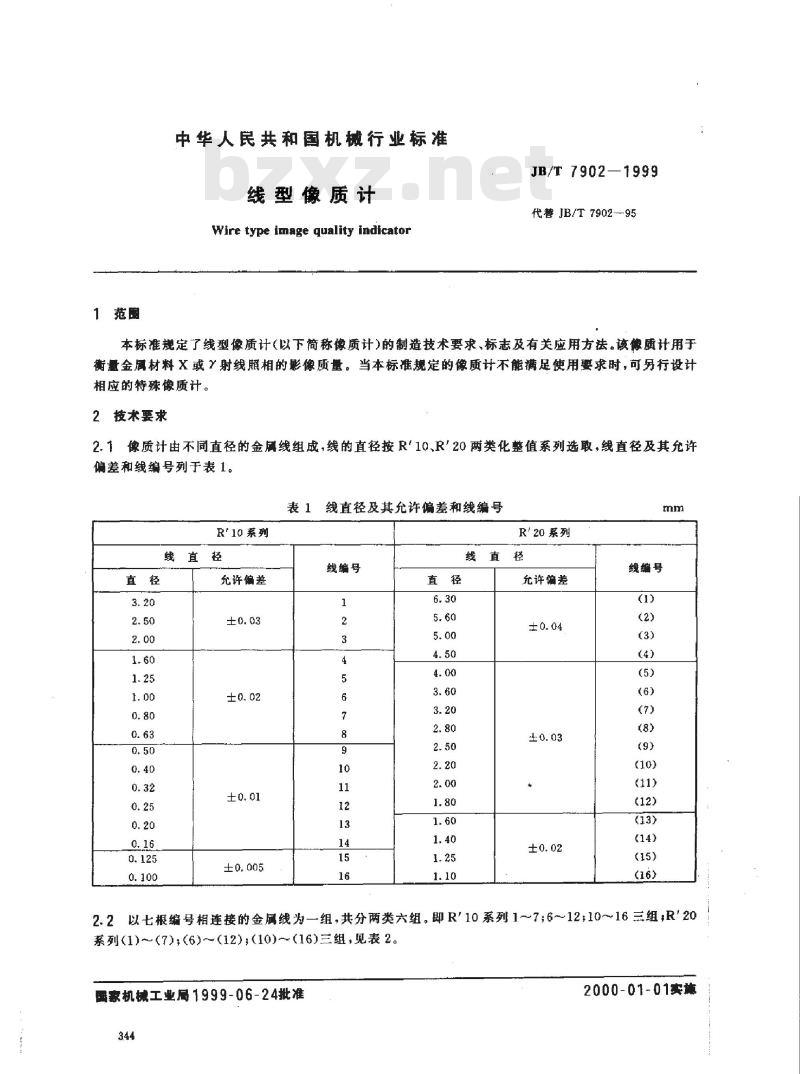

中华人民共和国机械行业标准
线型像质计
Wire type image quality indicatorJB/T 7902—1999
代著JB/T7902--95
本标准规定了线型像质计（以下简称像质计）的制造技术要求、标志及有关应用方法。该像质计用于衡量金属材料X或射线照相的影像质量。当本标准规定的像质计不能满足使用要求时，可另行设计相应的特殊像质计。
2技术要求
2.1像质计由不同直径的金属线组成，线的直径按R'10、R'20两类化整值系列选取，线直径及其充许偏差和线编号列于表1。
表1线直径及其充许偏差和线编号R'10系列
线
直径
3. 20
2.50
2.00
1.60
1.25
1.00
0.80
0.63
0.50
0.40
0.32
0.25
0.20
0.16
0.125
0.100
直
充许偏差
±0.03
±0.02
±0.01
±0.005
线编号
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
线
直径
6.30
5.60
5.00
4.50
4.00
3.60
3.20
2.80
2.50
2.20
2.00
1.80
1.60
1.40
1.25
1.10
直
R'20系列
程
充许偏差
±0.04
±0.03
±0.02
mm
线编号
(1)
(2)
(3）
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
2.2以七根编号相连接的金属线为一组，共分两类六组。即R'10系列1～7;6～12;10~16三组，R'20系列(1)~(7)(6)～(12);(10)～（16)三组，见表2。国家机械工业局1999-06-24批准344
2000-01-01卖施
组
别
线直径
mm
1~7
3.20
2.50
2.00
1.60
1.25
1.00
0.80
JB/T 7902—1999

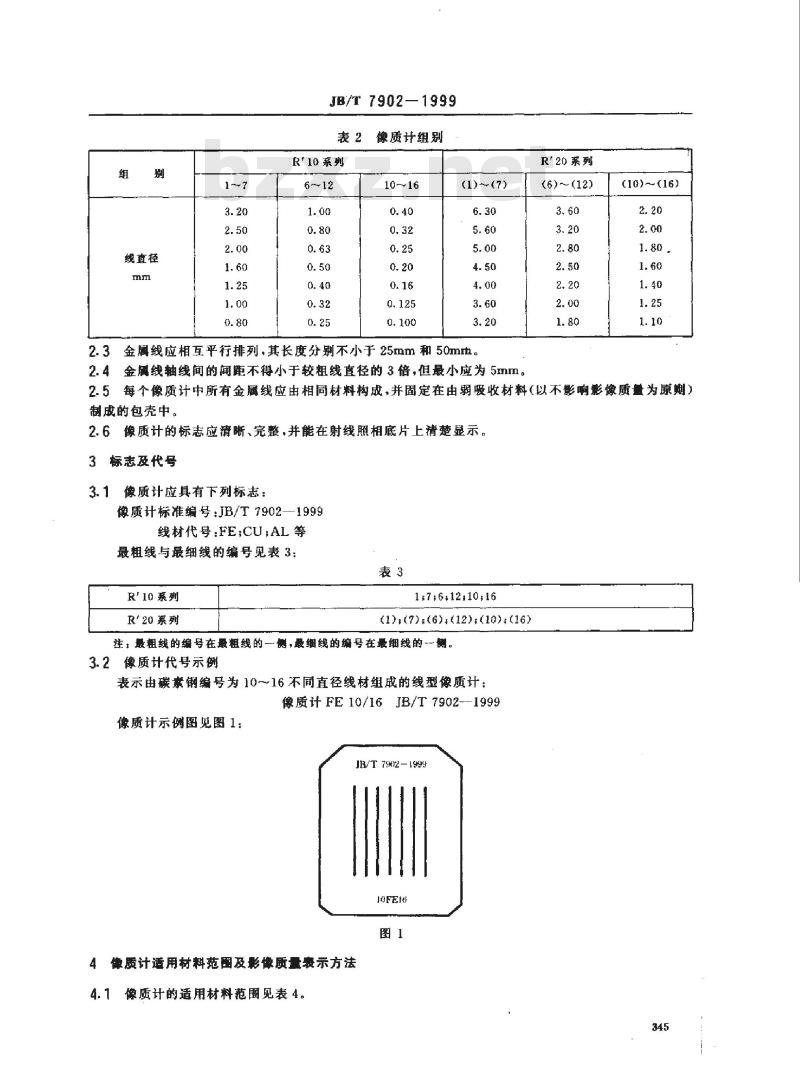

表2
R'10系列
6~12
1.00
0.80
0.63
0.50
0.40
0.32
0.25
像质计组别
10~16
0.40
0.32
0.25
0.20
0.16
0.125
0.100
(1)~(7)
6.30
5.60
5.00
4.50
4.00
3.60
3.20
2.3金属线应相互平行排列，其长度分别不小于25mm和50mrh。2.4金属线轴线间的间距不得小于较粗线直径的3倍，但最小应为5mm。R'20系列
(6)~(12)
3.60
3.20
2.80
2.50
2.20
2.00
1.80
(10)~(16)
2.20
2.00
1.80.
1.60
1.40
1.25
1.10
2.5每个像质计中所有金属线应由相同材料构成，并固定在由弱吸收材料（以不影响影像质为原则）制成的包壳中。
2.6像质计的标志应清晰、完整，并能在射线照相底片上清楚显示。3标志及代号
3.1像质计应具有下列标志：
像质计标准编号：JB/T7902—1999线材代号：FECU：AL等
最粗线与最细线的编号见表3：
表3
R'10系列
R20系列
1+7,612,10:16
(1)+(7):(6)+(12);(10)+(16)
注：最粗线的编号在最粗线的一侧，最细线的编号在最细线的一侧。3.2像质计代号示例
表示由碳素钢编号为10～16不同直径线材组成的线型像质计：像质计FE10/16JB/T7902-1999
像质计示例图见图1：
JB/T 7902-1999
IOFEt
图1
4像质计适用材料范图及影像质量表示方法4.1像质计的适用材料范围见表4。345
像质计线材代号
线的材料
适用材料范围
JB/T79.02—19.99

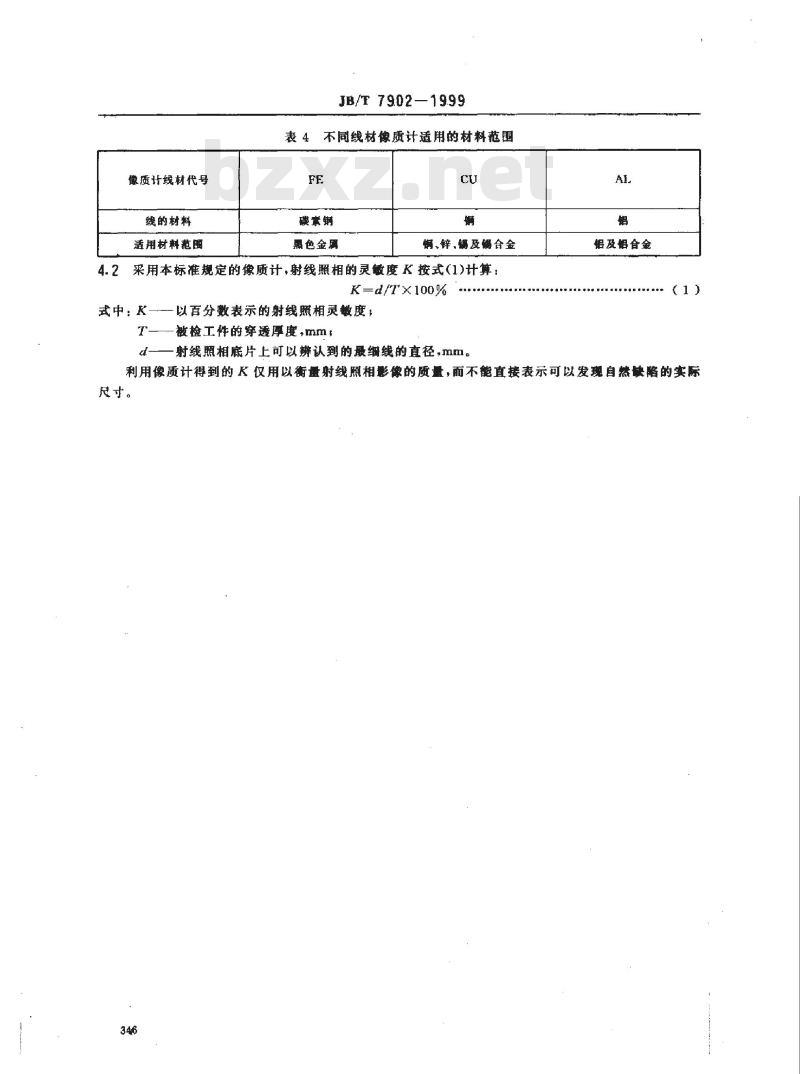

表4不同线材像质计适用的材料范围FE
碳素锅
黑色金周
CU
铜
铜、锌、锡及碣合金
4.2采用本标准规定的像质计，射线照相的灵敏度K按式(1)计算：K=d/TX100%
式中：K———以百分数表示的射线照相灵敏度：被检工件的穿透厚度，mm，
r
d—一射线照相底片上可以辨认到的最细线的直径，mm。AL
铝
铝及铝合金
中中
(1）
利用像质计得到的尺仅用以衡量射线照相影像的质量，而不能首接表示可以发现自魅快整的实际尺寸。
346
A
JB/T7902-1999

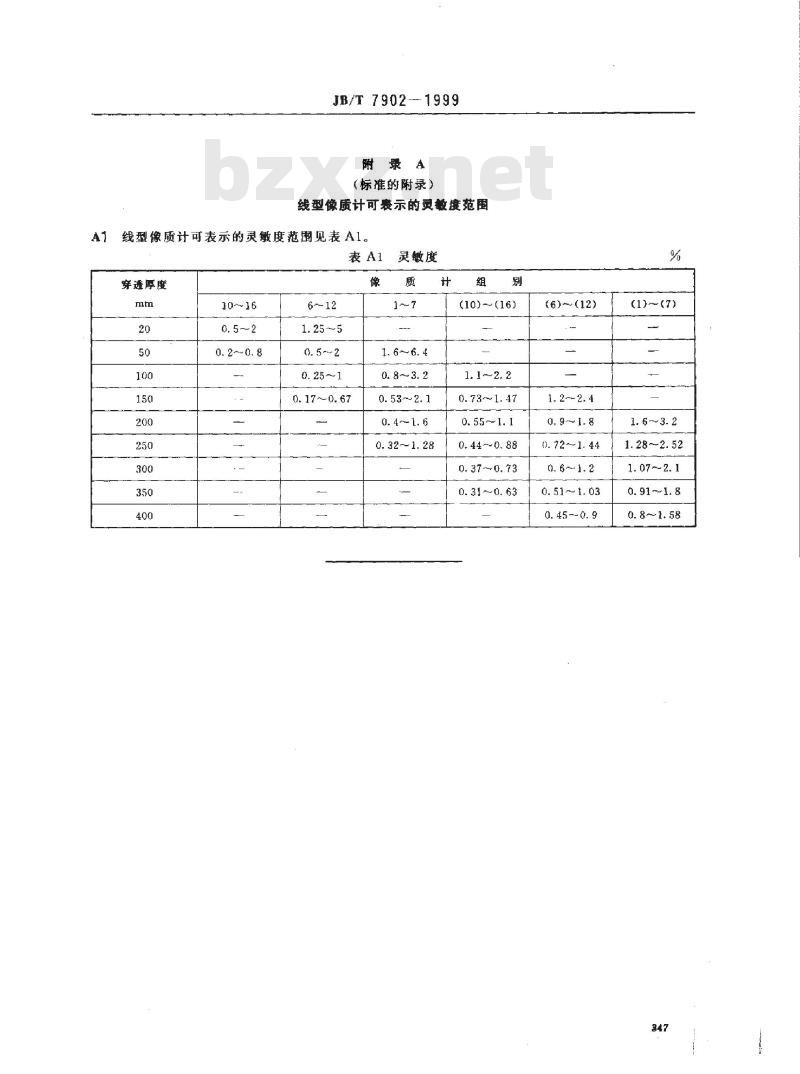

附录A
（标难的附录）
线型像质计可表示的灵教度范围线型像质计可表示的灵敏度范围见表A1。表A1
穿透厚度
mm
20
50
100
150
200bZxz.net
250
300
350
400
10~16
0. 5～2
0. 2~ 0. 8
6～12
1.25~5
0.5~2
0. 25 ~~1
0.17~-0.67
像
灵敏度
计
1~7
1. 6~ 6. 4
0. 8 3. 2
0.53~2.1
0, 4~1. 6
0.32~1.28
组
别
(10)-~(16)
1. 1~-2. 2
0.73~1. 47
0. 55--1. 1
0.44~0.88
0.37~0.73
0. 31 -~ 0. 63
(6)(12)
1.2~2.4
0. 9~1. 8
0.72-1. 44
0. 6～1.2
0. 51 ~~1. 03
0.45-0.9
%
(1)-~(7)
1.6~3.2
1.28-2.52
1. 07~ 2. 1
0.91~1.8
0.8~1.58
347
