【机械行业标准(JB)】 滚动轴承 附件 锁紧螺母和锁紧装置

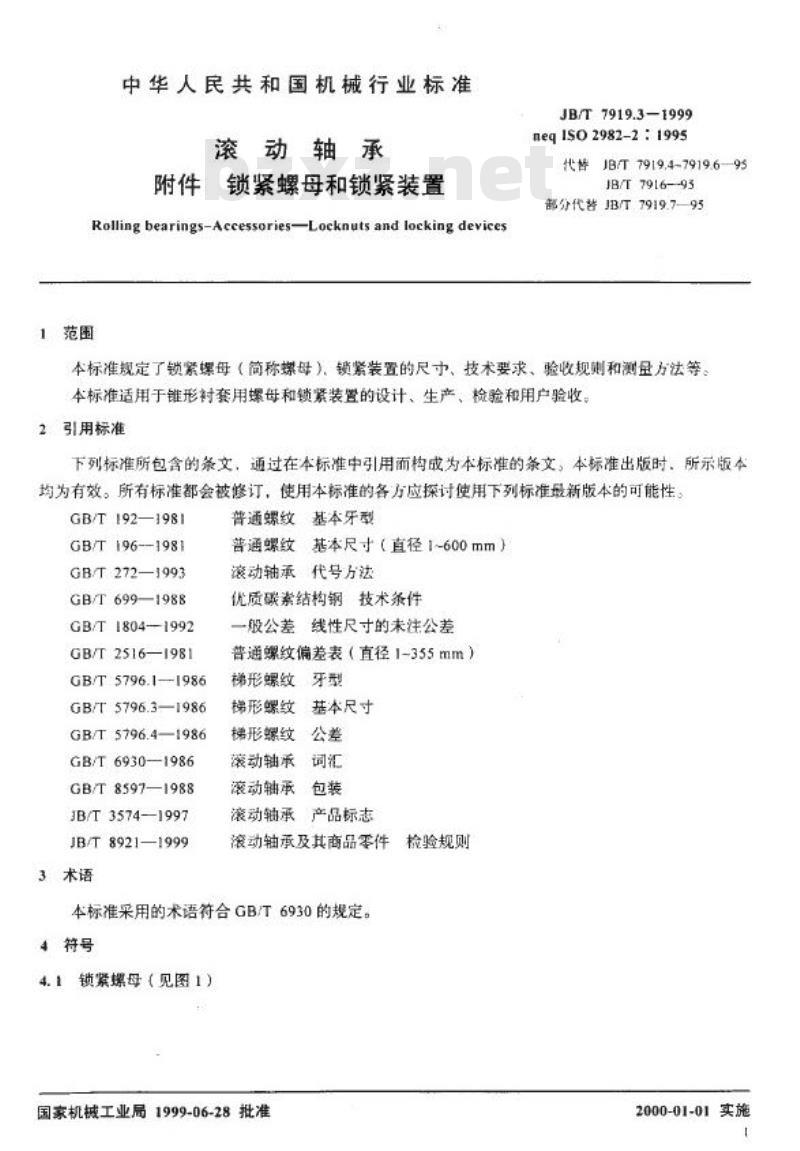

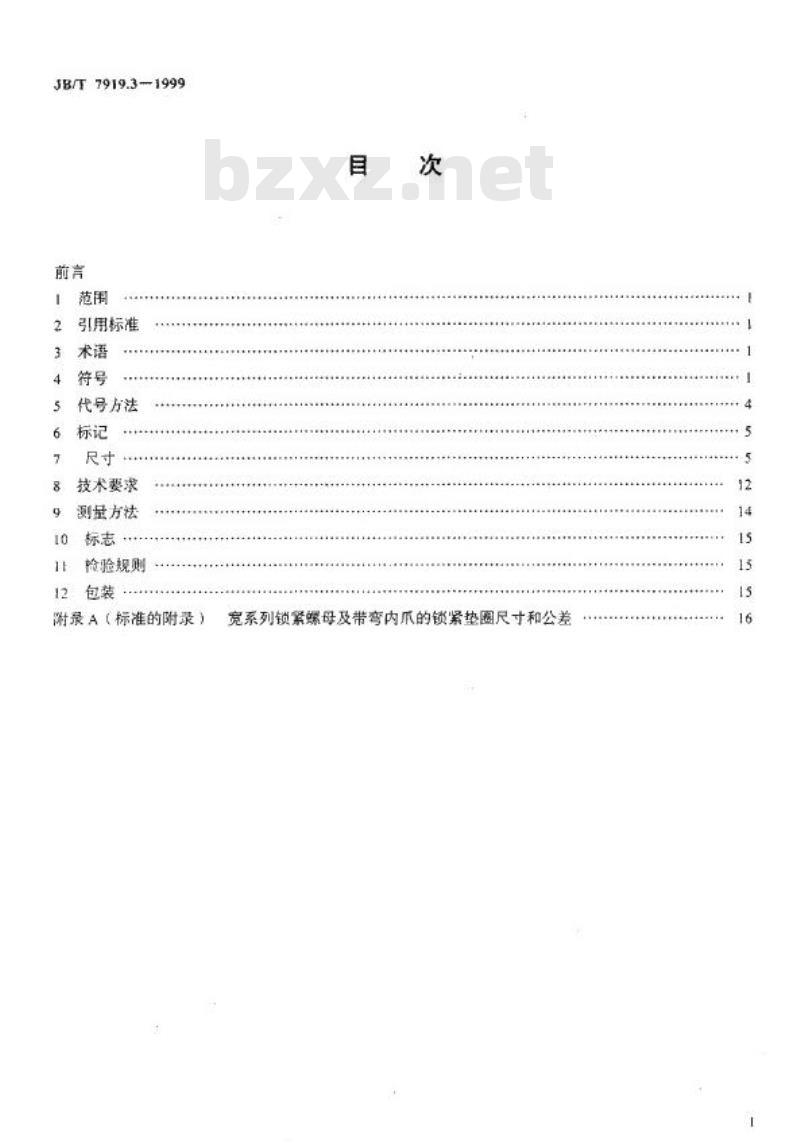

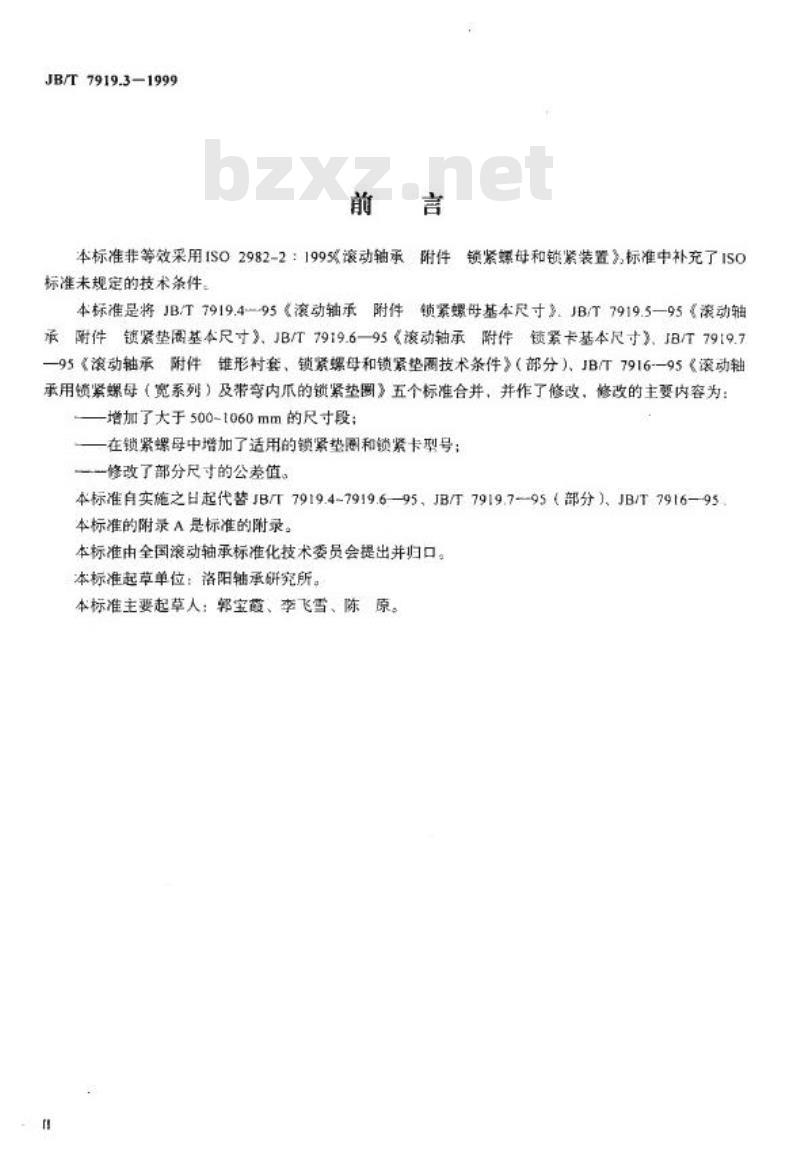

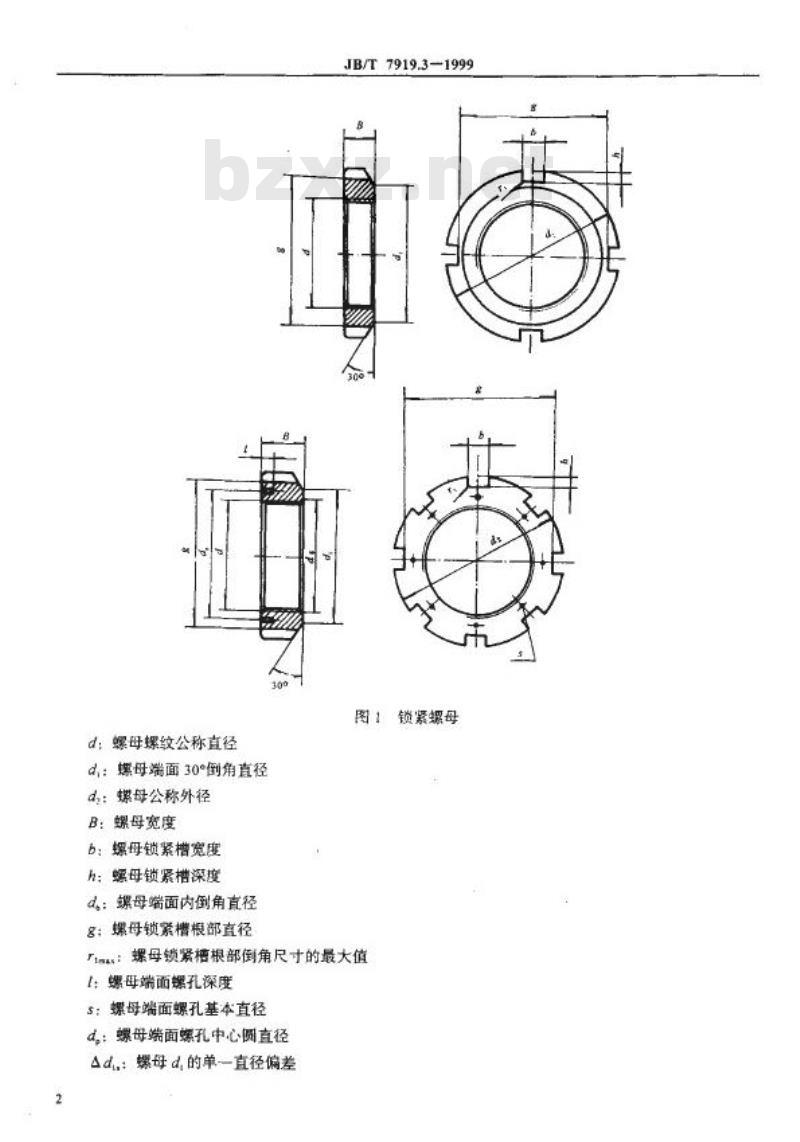

中华人民共和国机械行业标准 JB/T 7919.3—1999 (等效于 ISO 2982-2:1995) 滚动轴承 附件 锁紧螺母和锁紧装置 Rolling bearings—Accessories—Locknuts and locking devices 发布日期：1999-06-28 实施日期：2000-01-01 国家机械工业局发布 前言 本标准非等效采用 ISO 2982-2:1995《滚动轴承 附件 锁紧螺母和锁紧装置》标准，补充了 ISO 标准未规定的技术条件。 本标准是将 JB/T 7919.4—95《滚动轴承附件锁紧螺母基本尺寸》、JB/T 7919.5—95《滚动轴承附件锁紧垫圈基本尺寸》、JB/T 7919.6—95《滚动轴承附件锁紧卡基本尺寸》、JB/T 7919.7—95《滚动轴承附件锥形衬套、锁紧螺母和锁紧垫圈技术条件》（部分）、JB/T 7916—95《滚动轴承用锁紧螺母（宽系列）及带弯内的锁紧垫圈》五个标准合并，并作了修改。修改的主要内容为： — 增加了大于 500mm~1060mm 的尺寸段； — 在锁紧螺母中增加了适用的锁紧垫圈和锁紧卡型号； — 修改了部分尺寸的公差值。 本标准自实施之日起代替 JB/T 7919.4—7919.6—95、JB/T 7919.7—95（部分）、JB/T 7916—95。 本标准的附录 A 是标准的附录。 本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位：洛阳轴承研究所。本标准主要起草人：郭宝霞、李飞雪、陈原。 目次 1 范围 2 引用标准 3 术语 4 符号 5 代号方法 6 标记 7 尺寸 8 技术要求 9 测量方法 10 标志 11 检验规则 12 包装 附录 A 1 范围 本标准规定了锁紧螺母（简称螺母）、锁紧装置的尺寸、技术要求、验收规则和测量方法等。本标准适用于锥形衬套用螺母和锁紧装置的设计、生产、检验和用户验收。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准新版本的可能性。 GB/T 192—1981 GB/T 196—1981 GB/T 272—1993 GB/T 699—1988 GB/T 1804—1992 GB/T 2516—1981 GB/T 5796.1—1986 GB/T 5796.3—1986 GB/T 5796.4—1986 GB/T 6930—1986 GB/T 8597—1988 JB/T 3574—1997 JB/T 8921—1999 3 术语 本标准采用的术语符合 GB/T 6930 的规定。 4 符号 4.1 锁紧螺母（见图 1） d：螺母螺纹公称直径 d1：螺母端面 30° 倒角直径 d2：螺母公称外径 B：螺母宽度 b：螺母锁紧槽宽度 h：螺母锁紧槽深度 d3：螺母端面内倒角直径 g：螺母锁紧槽根部直径 T_ax：螺母锁紧槽根部倒角尺寸的最大值 l：螺母端面螺孔深度 s：螺母端面螺孔基本直径 d4：螺母端面螺孔中心圆直径 Δd1：螺母 d1 的单直接径偏差 Δd2：螺母外径偏差 ΔB：螺母宽度偏差 Δb：螺母锁紧槽宽度偏差 Δh：螺母锁紧槽深度偏差 S：螺母基准端面（30° 倒角端面）圆跳动 V：螺母宽度变动量 4.2 锁紧垫圈（见图 2） d1：锁紧垫圈内径 d2：锁紧垫圈外爪的根部直径 d：锁紧垫圈外径 B：锁紧垫圈厚度
