【机械行业标准(JB)】 滚动轴承 附件 退卸衬套

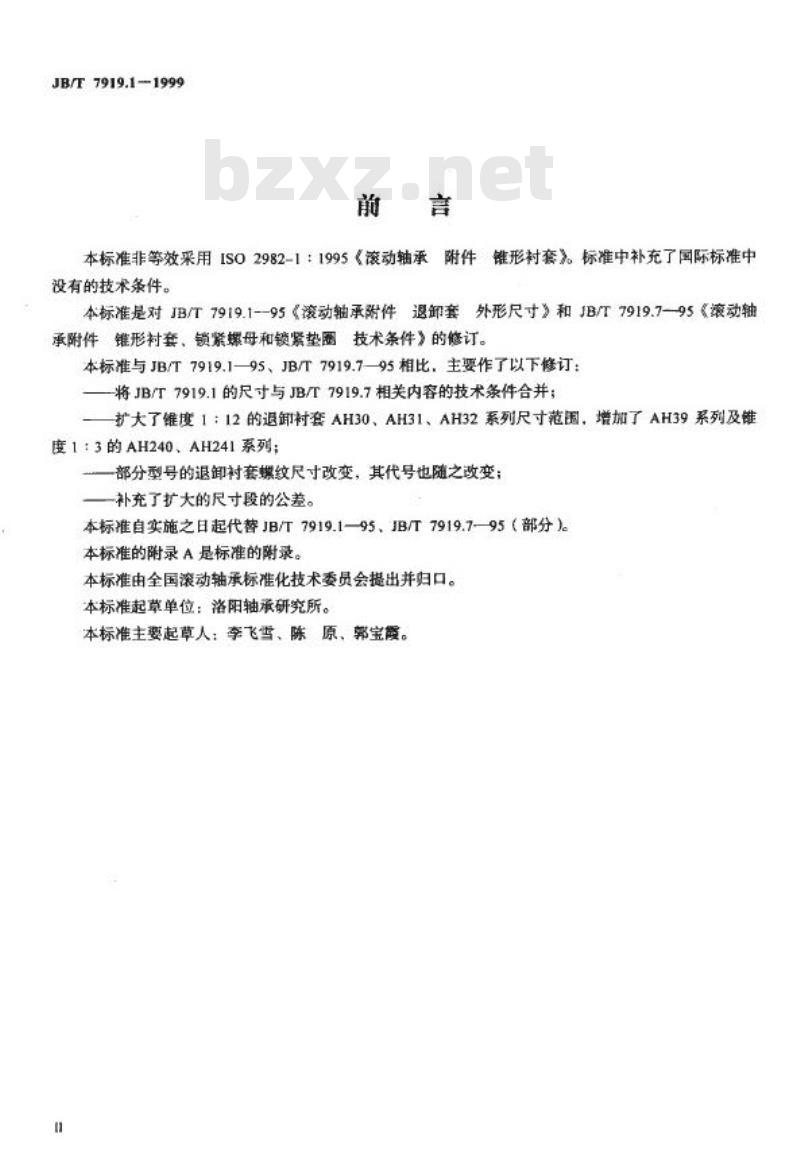

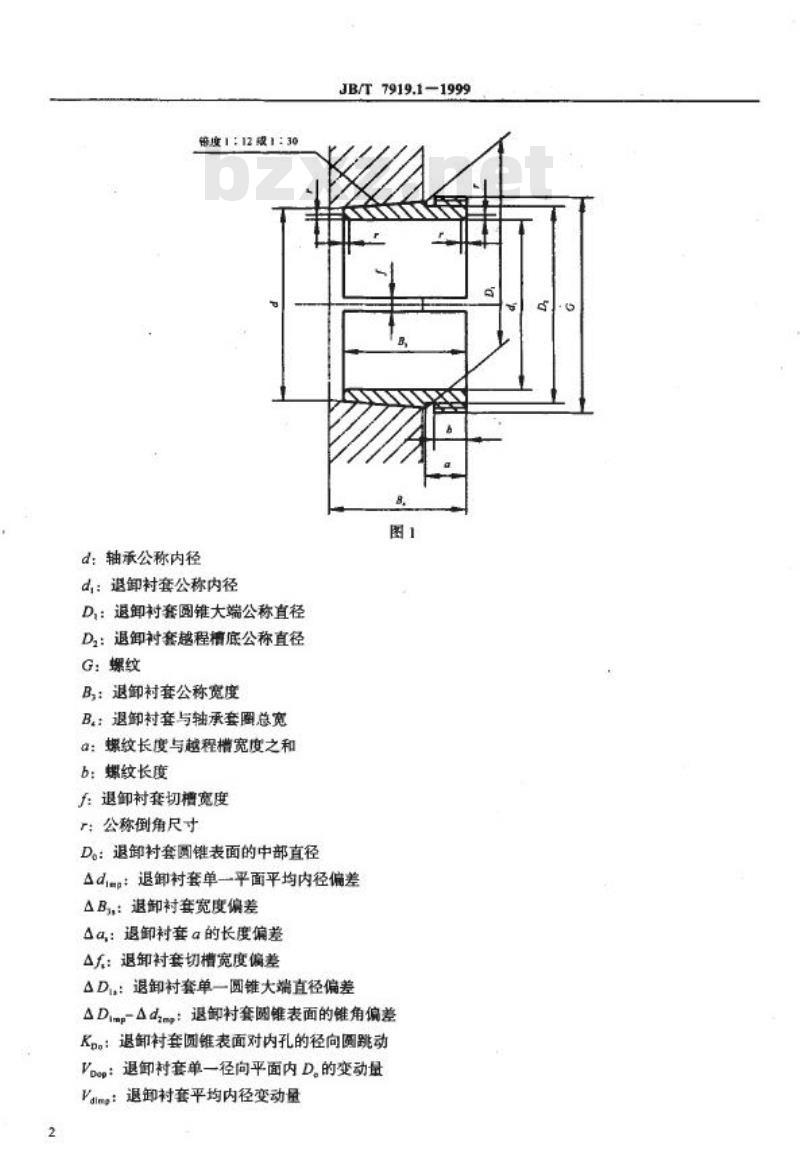

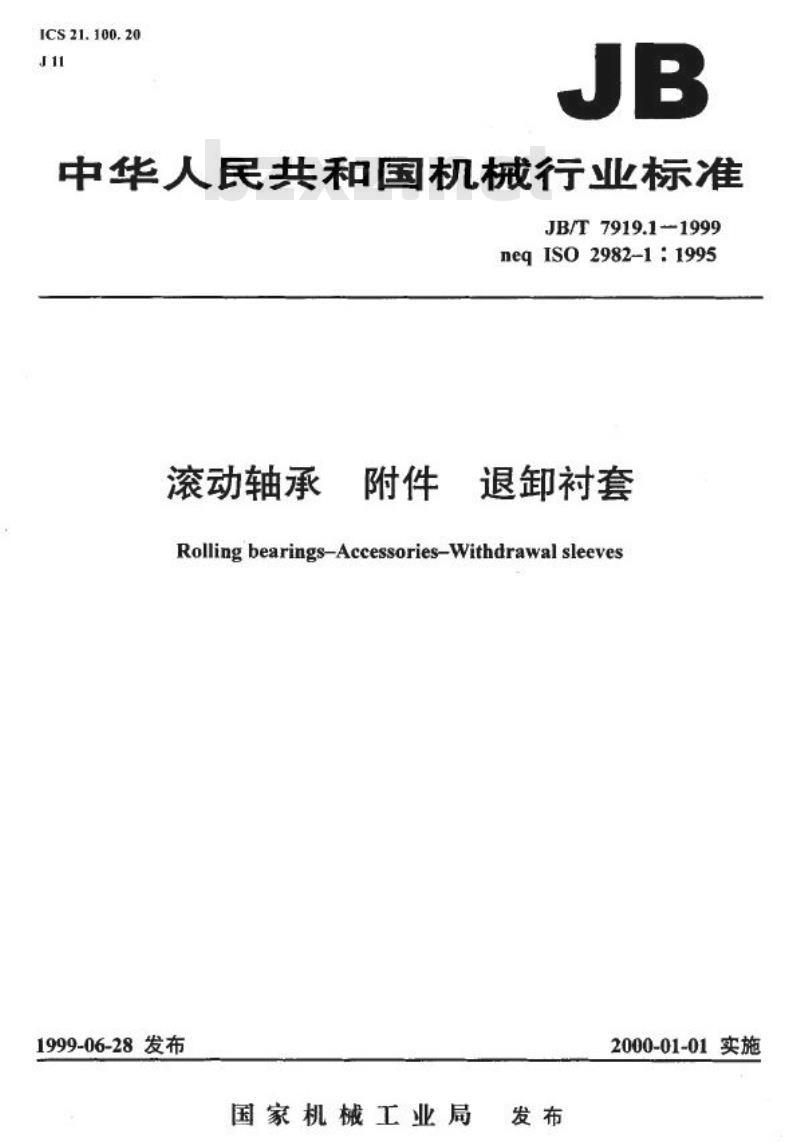

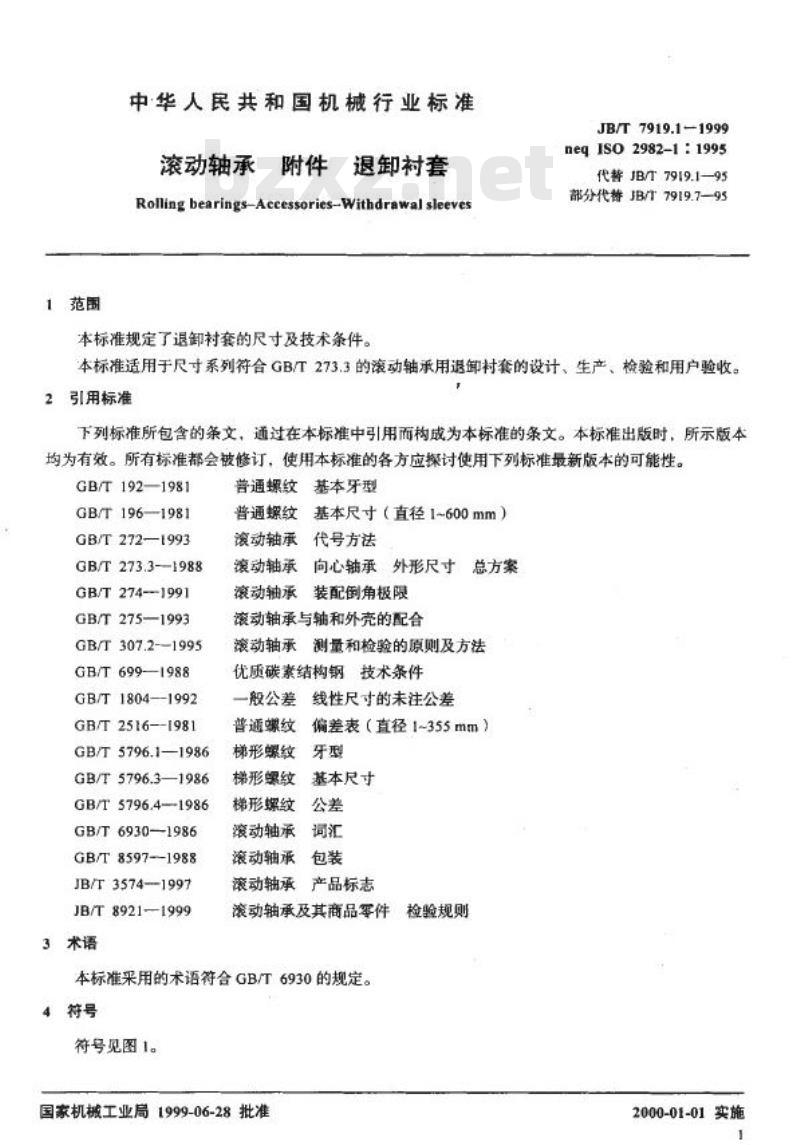

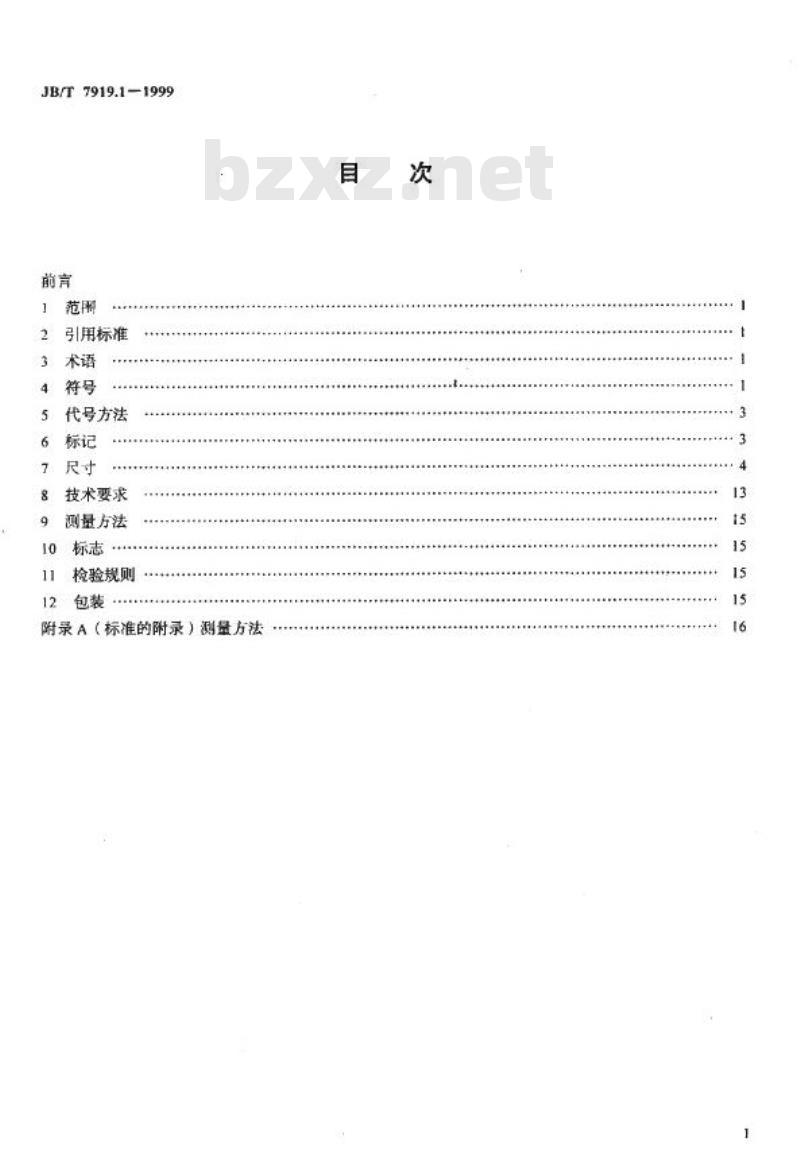

中华人民共和国机械行业标准 JB/T 7919.1—1999 滚动轴承 附件 退卸衬套 Rolling bearings—Accessories—Withdrawal sleeves 1999-06-28 发布 2000-01-01 实施 国家机械工业局 目次 1 范围 2 引用标准 3 术语 4 符号 5 代号方法 6 标记 7 尺寸 8 技术要求 9 测量方法 10 标志 11 检验规则 12 包装 附录A 测量方法 前言 本标准非等效采用 ISO 2982-1:1995《滚动轴承附件锥形套》。标准中补充了国际标准中没有的技术条件。 本标准是对 JB/T 7919.1—95《滚动轴承附件退卸套外形尺寸》和 JB/T 7919.7—95《滚动轴承附件锥形封套，锁紧螺母和锁紧垫圈技术条件》的修订。本标准与 JB/T 7919.1—95、JB/T 7919.7—95 相比，主要作了以下修订：将 JB/T 7919.1 的尺寸与 JB/T 7919.7 相关内容的技术条件合并；扩大了锥度 1:12 的退卸衬套 AH30、AH31、AH32 系列尺寸范围，增加了 AH39 系列及锥度 1:3 的 AH240、AH241 系列；一部分型号的退卸衬套螺纹尺寸改变，其代号也随之改变；补充了扩大的尺寸段的公差。 本标准自实施之日起代替 JB/T 7919.1—95、JB/T 7919.7—95（部分）。本标准的附录 A 是标准的附录。 本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位：洛阳轴承研究所。本标准主要起草人：李飞雪、陈原、郭宝霞。 1 范围 本标准规定了退卸衬套的尺寸及技术条件。本标准适用于尺寸系列符合 GB/T 273.3 的滚动轴承用退卸衬套的设计、生产、检验和用户验收。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 192—1981 GB/T 196—1981 GB/T 272—1993 GB/T 273.3—1988 GB/T 274—1991 GB/T 275—1993 GB/T 307.2—1995 GB/T 699—1988 GB/T 1804—1992 GB/T 2516—1981 GB/T 5796.1—1986 GB/T 5796.3—1986 GB/T 5796.4—1986 GB/T 6930—1986 GB/T 8597—1988 JB/T 3574—1997 JB/T 8921—1999 3 术语 本标准采用的术语符合 GB/T 6930 的规定。 4 符号 符号见图1。 锥度 1:12 或 1:30 d：轴承公称内径 d₁：退卸衬套公称内径 D₁：退卸衬套圆锥大端公称直径 D₂：退卸衬套越程槽底公称直径 G：螺纹 B₁：退卸衬套公称宽度 B：退卸衬套与轴承套圈总宽 a：螺纹长度与越程槽宽度之和 b：螺纹长度 f：退卸衬套切槽宽度 F：公称倒角尺寸 D₀：退卸衬套圆锥表面的中部直径 Δd：退卸衬套单一平面平均内径偏差 ΔB₁：退卸衬套宽度偏差 Δa₁：退卸衬套 a 的长度偏差 Δf：退卸衬套切槽宽度偏差 ΔD₁：退卸衬套单一圆锥大端直径偏差 ΔD_imp-Adzmm：退卸衬套圆锥表面的锥角偏差 K：退卸衬套圆锥表面对内孔的径向圆跳动 Voep：退卸衬套单一...
