【机械行业标准(JB)】 矫正机用十字轴型万向联轴器

中华人民共和国机械行业标准
JB/T7846.1～7846.2-95
矫正机用万向联轴器
1995-12-01发布
中华人民共和国机械工业部
1996-07-01实施

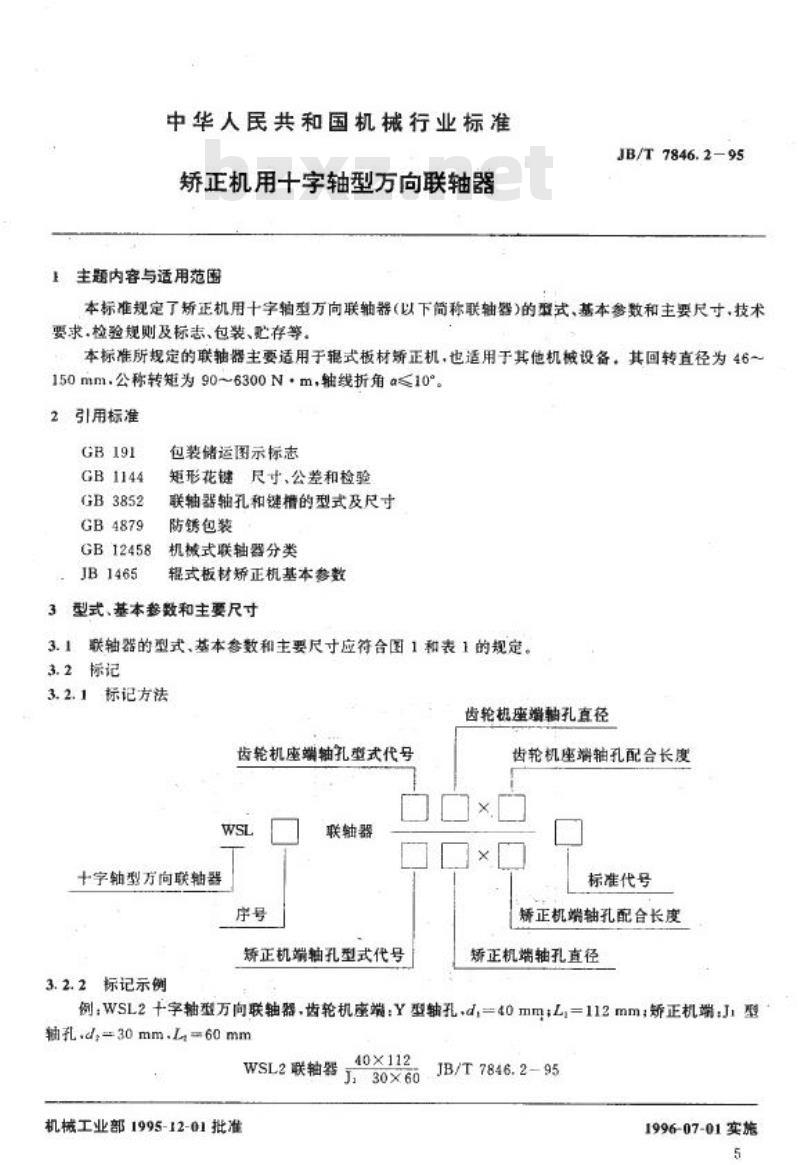

中华人民共和国机械行业标准
矫正机用十字轴型万向联轴器
主题内容与适用范围
JB/T 7846.295
本标准规定了矫正机用十字轴型万向联轴器（以下简称联轴器的型式、基本参数和主要尺寸，技术要求.检验规则及标志、包装、贮存等。本标准所规定的联轴器主要适用于辑式板材矫正机，也适用于其他机被设备，其回转直径为46~150mm.公称转短为90~6300N·m，轴线折角a≤10°。2引用标准
GB1144
GB3852
GB4879
GB12458
JB1465
包装储运图示标志
矩形花键尺寸、公差和检验
联轴器轴孔和键糟的型式及尺寸防锈包装
机械式联轴器分类
辑式板材矫正机基本参数
3型式、基本参数和主要尺寸

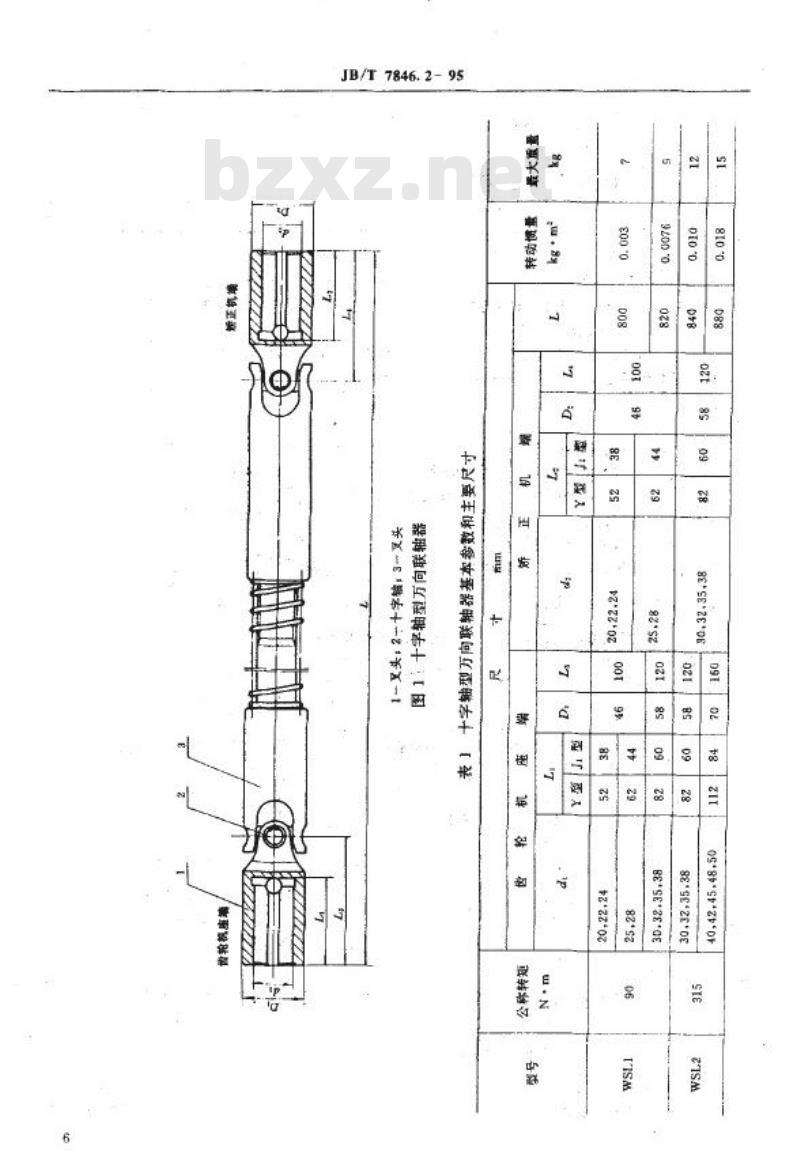

联轴器的型式，基本参数和主要尺寸应符合图1和表1的规定。3.2标记
3.2.1标记方法
齿轮机座端轴孔直径
齿轮机座端轴孔型式代号
十字轴型万向联轴器免费标准bzxz.net
联轴器
矫正机端轴孔型式代号
3.2.2标记示例
齿轮机座端轴孔配合长度
标准代号
矫正机端轴孔配合长度
矫正机端轴孔直径
例：WSL2十字轴型万向联轴器，齿轮机座端：Y型轴孔，d，=40mm;L,=112mm；矫正机端：J：型轴孔.d,=30mm.L60mm
40×112
WSL2联轴器
J，30×60
机械工业部1995-12-01批准
JB/T 7846.295
1996-07-01实施

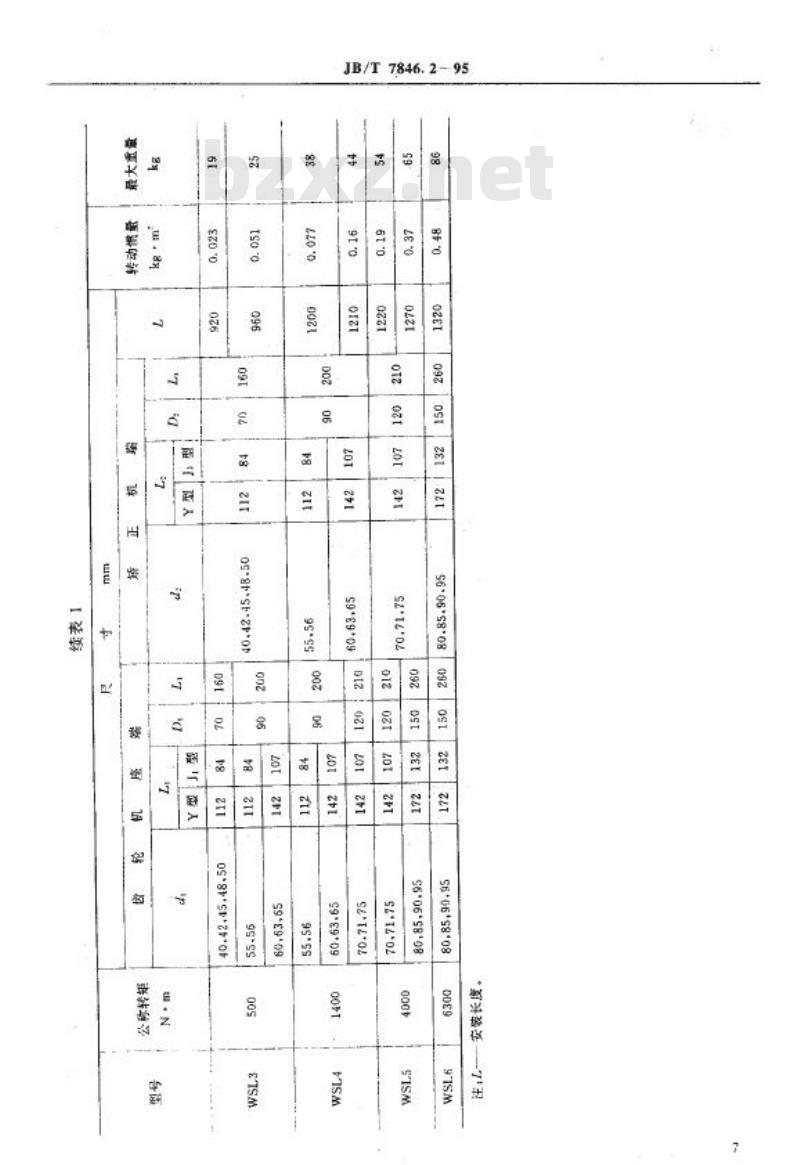

JB/T7846.2-95
86S6206
886208
88*S6*26·0E
JB/T 7846.295
S6*06*S8'08
S*te*02
$9*69*09
S6*06*98*08
S5*06*S8*08
99\89*09
S9*9*09

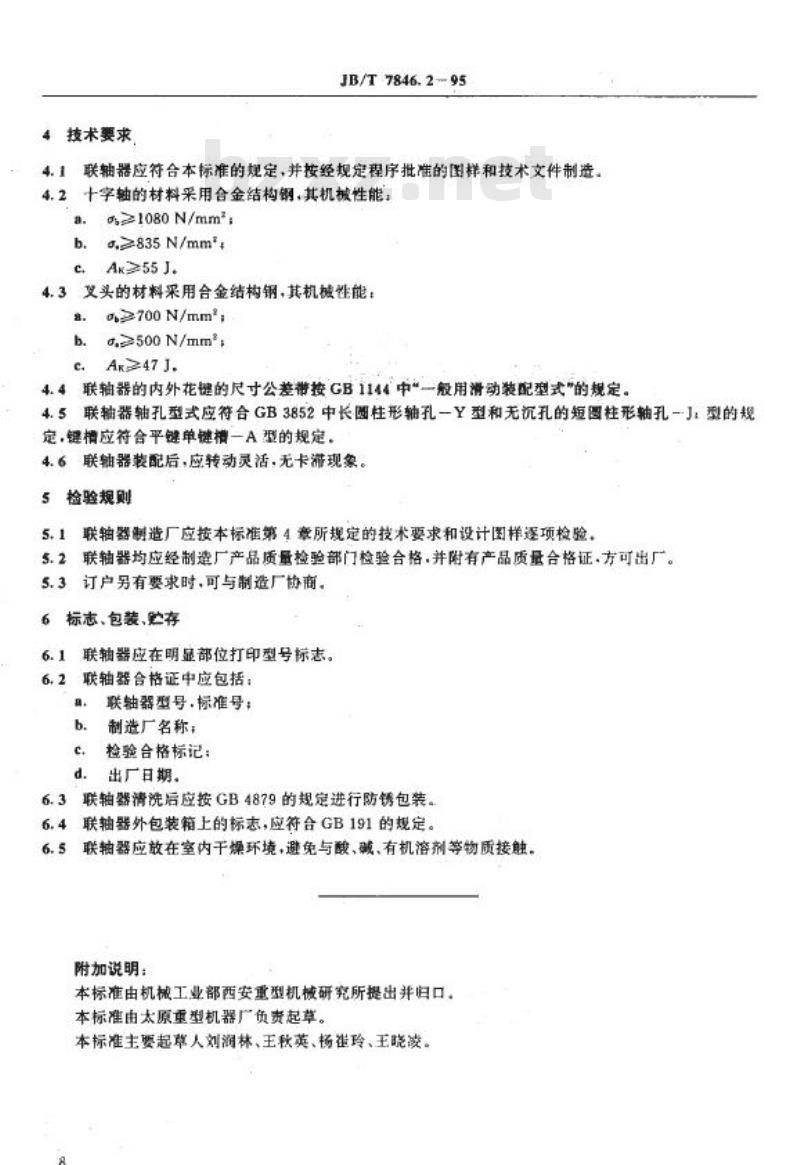

4技术要求
JB/T7846.295
4.1联轴器应符合本标准的规定，并按经规定程序批唯的图样和技术文件制造。4.2十字轴的材料采用合金结构钢，其机械性能：a.%>1080N/mm
b.a.≥835N/mm*
c.Ak≥55 J.
4.3叉头的材料采用合金结构钢，其机械性能：8.0≥700N/mm;
b.,≥500N/mm*
Ak≥47J.
4.4联轴器的内外花键的尺寸公差带按GB1144中*一般用滑动装配型式\的规定。4.5联轴器轴孔型式应符合GB3852中长四柱形轴孔-Y型和无沉孔的短图柱形轴孔-J：型的规定，键相应符合平键单键槽一A型的规定，4.6联轴器装配后，应转动灵活，无卡滞现象，5检验规则
5.1联轴器谢造厂应按本标准第4章所规定的技术要求和设计图样逐项检验。5.2联轴器均应经制造厂产品质量检验部门检验合格，并附有产品质量合格证方可出厂。5.3订户另有要求时，可与制造厂协商，6标志、包装、贮存
联轴器应在明显部位打印型号标志。6.1
6.2联轴器合格证中应包括：
联轴器型号.标准号：
制造厂名称；
检验合格标记：
d.出厂日期。
6.3联轴器清洗后应按GB4879的规定进行防锈包装。6.4联轴器外包装箱上的标志，应符合GB191的规定。6.5联轴器应放在室内干燥环境，避免与酸、碱、有机溶剂等物质接触。附加说明：
本标准由机械工业部西安重型机械研究所提出并归口。本标准由太原重型机器厂负责起草。本标准主要起草人刘润林、王秋英、杨崔玲、王晓凌。
