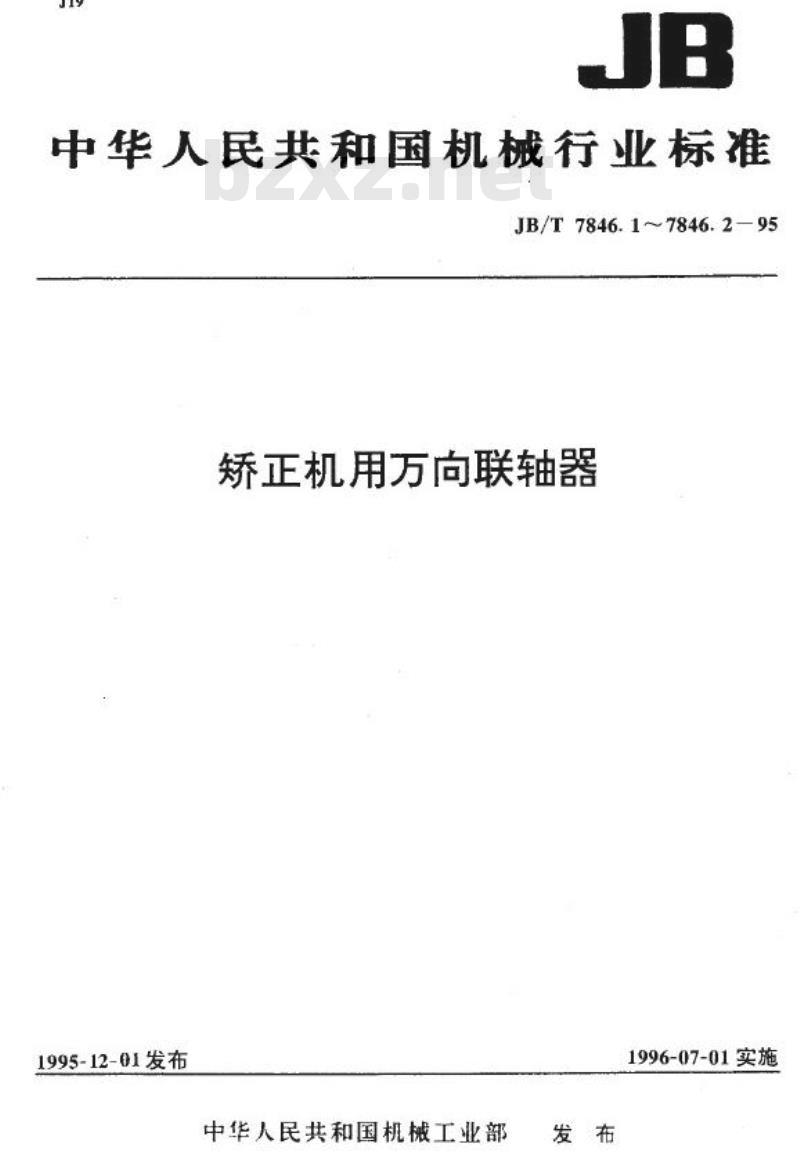

中华人民共和国机械行业标准
JB/T7846.1～7846.2-95
矫正机用万向联轴器
1995-12-01发布
中华人民共和国机械工业部
1996-07-01实施

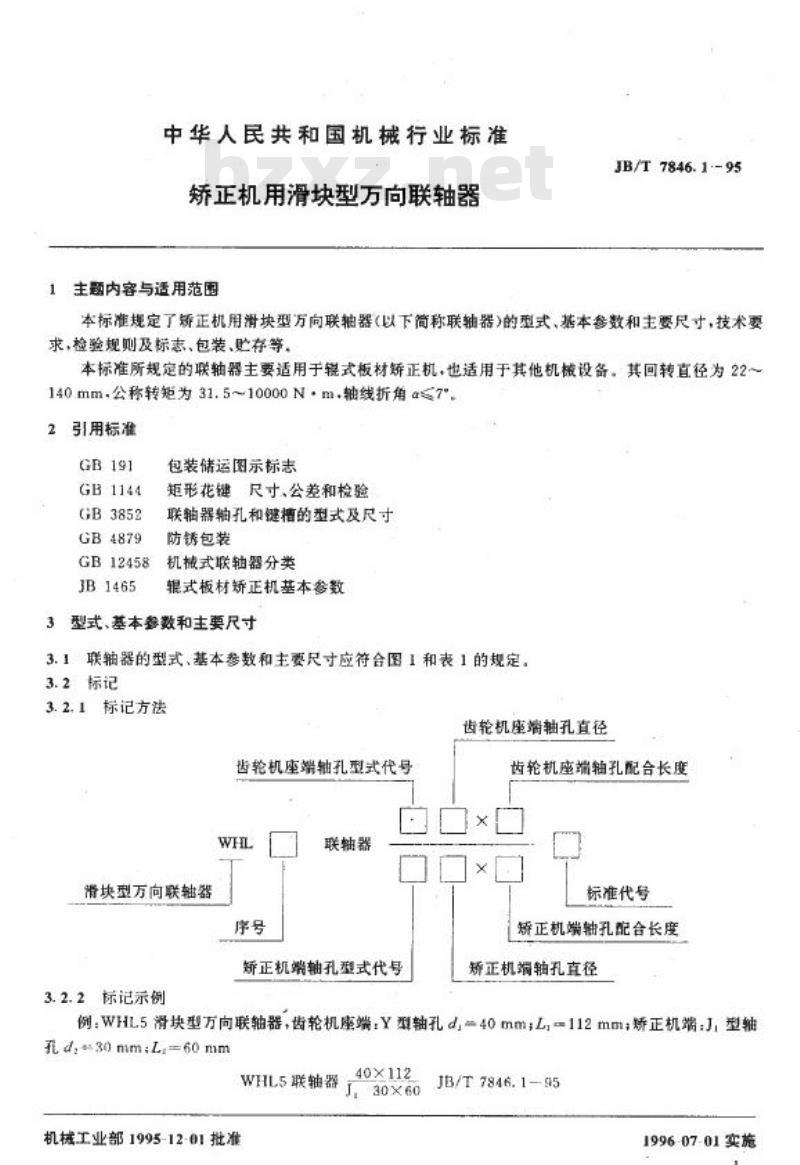

中华人民共和国机械行业标准
矫正机用滑块型万向联轴器
1主题内容与适用范围
JB/T 7846. 1· 95
本标准规定了矫正机用滑块型万向联轴器（以下简称联轴器)的型式、基本参数和主要尺寸，技术要求，检验规则及标志、包装、贮存等。本标准所规定的联轴器主要适用于辑式板材矫正机，也适用于其他机械设备。其回转直径为22~140.mm.公称转矩为31.5~10000N·m.轴线折角a≤7°2引用标准
GB1144
GB3852
GB4879
GB12458
JB1465
包装储运图示标志
矩形花键尺寸、公差和检验
联轴器轴孔和键槽的型式及尺寸防锈包装
机械式联轴器分类
辑式板材矫正机基本参数
3型式、基本参数和主要尺寸

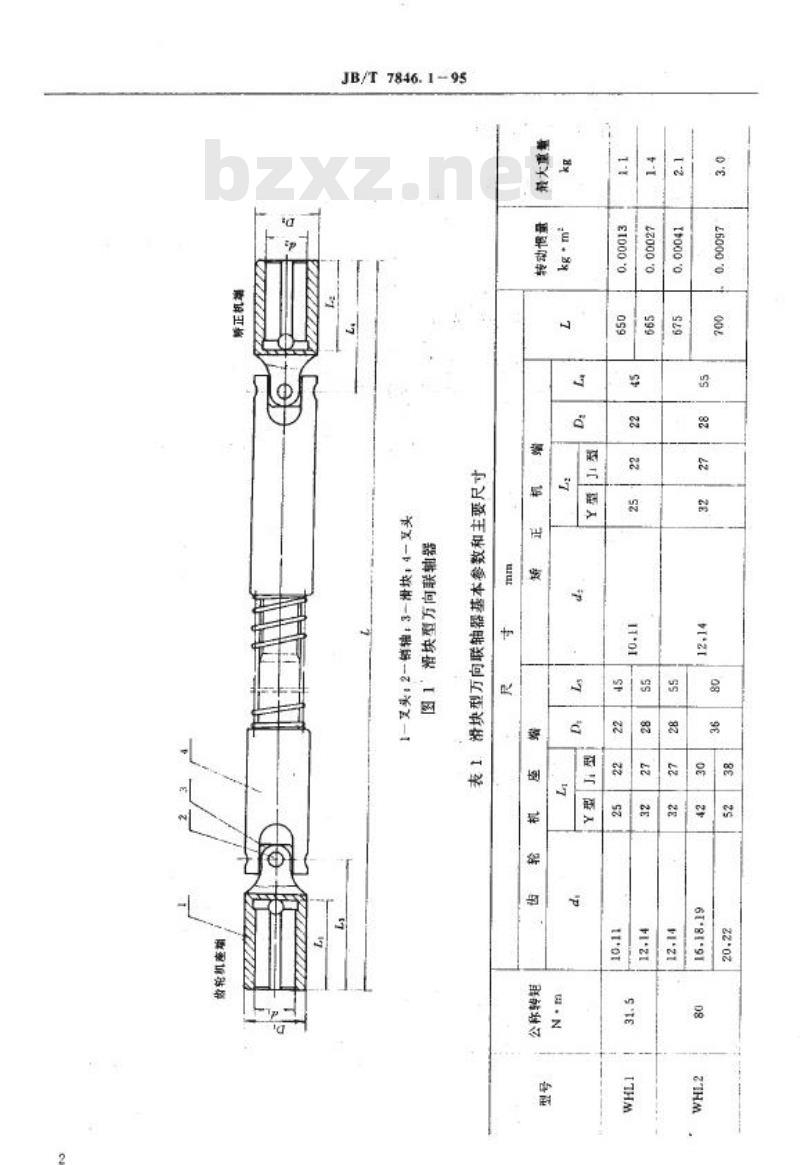

3.1联轴器的型式、基本参数和主要尺寸应符合图1和表1的规定。3.2标记
3.2.1标记方法
齿轮机座墙轴孔直径
齿轮机座端轴孔型式代号
滑块型万向联轴器
联轴器
矫正机端轴孔型式代号
3.2.2标记示例
齿轮机座端轴孔配合长度
标准代号
矫正机端轴孔配合长度
矫正机端轴孔直径
例：WHL5滑块型万向联轴器，齿轮机座端：Y型轴孔d,=40mm+L,=112mm；矫正机端：J，型轴fd30mm;L,=60mm
40×112
WHL5联轴器
机械工业部1995-12-01批准
JB/T 7846.195
1996-07-01实施

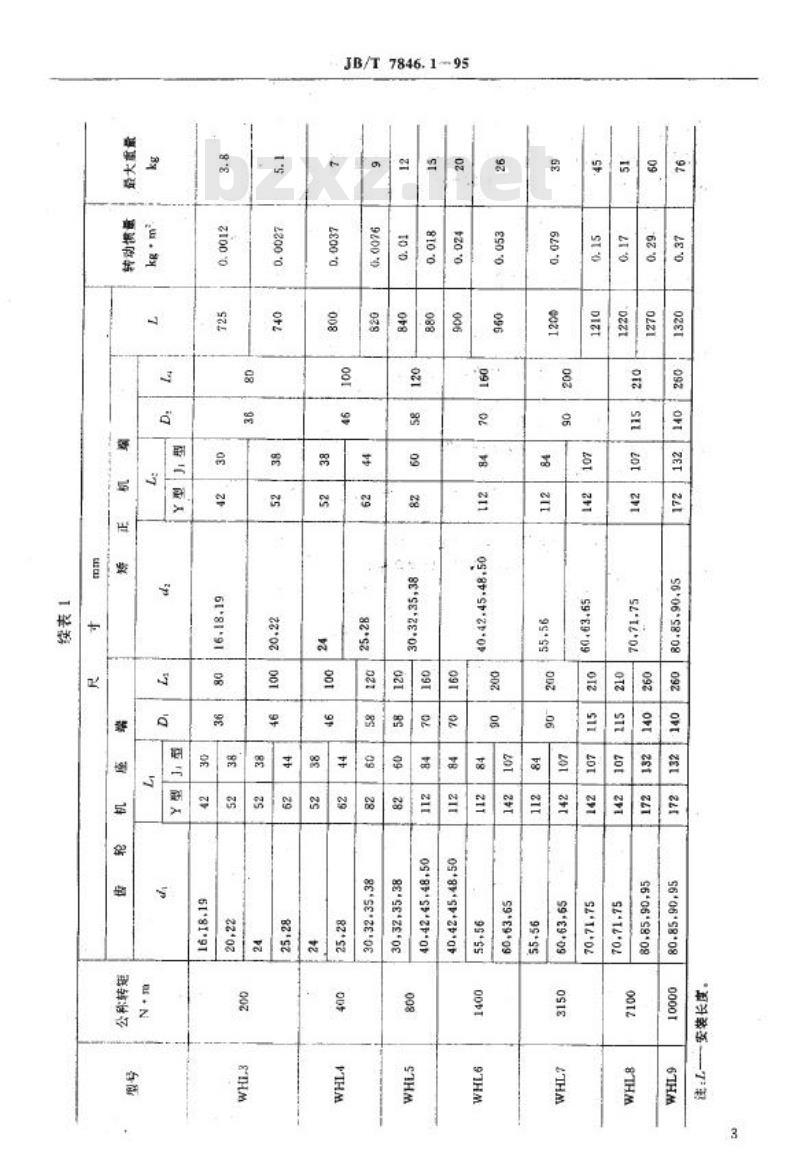

JB/T 7846. 1~95
26000*0
618191
JB/T 7846.195
S6*06*58*08
2*16*02
59*E9*09
名*08
6181*91Www.bzxZ.net
S6*06*S8'08
96*06'5808
S99*09
9*69*09

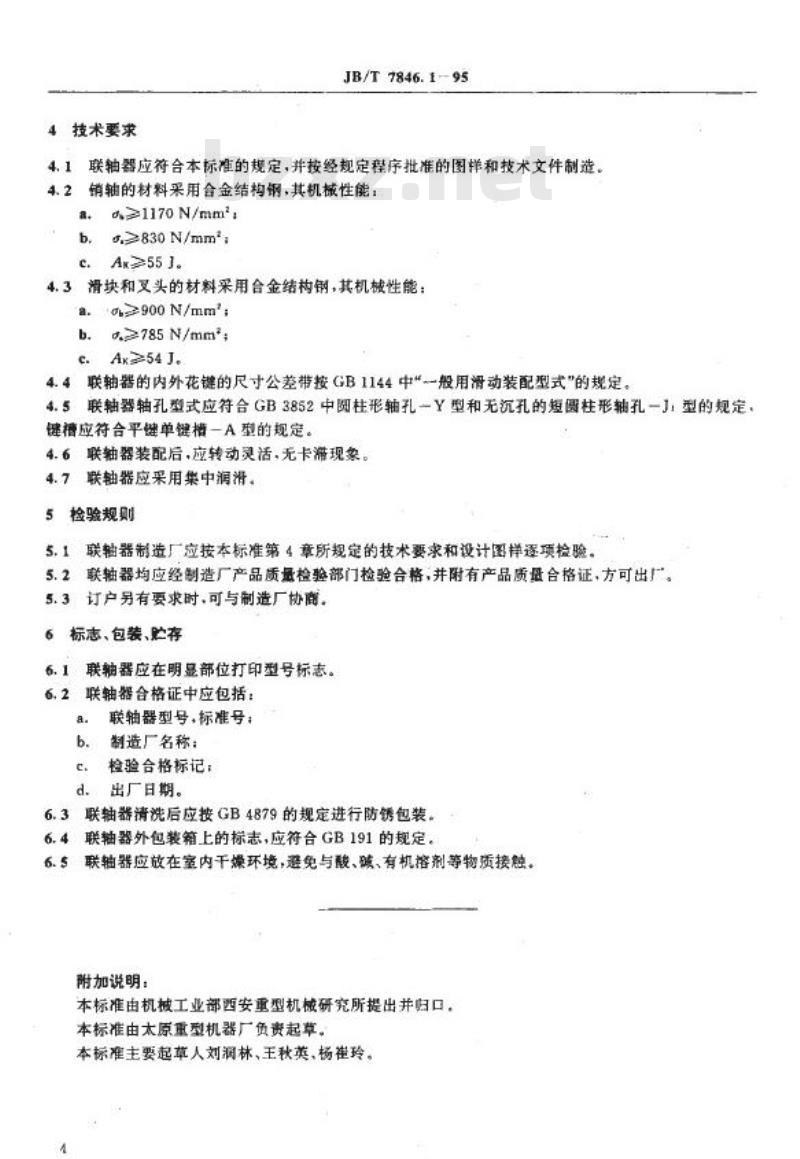

4技术要求
JB/T 7846.195
4.1联轴器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.2销轴的材料采用合金结构钢，其机械性能：a.o≥1170N/mm
b.s.≥830N/mm;
c.Ak>55J。
4.3滑块和叉头的材料采用合金结构钢，其机械性能：a.≥900N/mm;
b..≥785N/mm*;
c.Ax≥54 J
4.4联轴器的内外花键的尺寸公差带按GB1144中*一般用滑动装配型式\的规定。4.5联轴器轴孔型式应符合GB3852中柱形轴孔~Y型和无沉孔的短圆柱形轴孔一JI型的规定键槽应符合平链单键一A型的规定。4.6联轴器装配后，应转动灵适，无卡滞现象。4.7联轴器应采用集中润滑。
5检验规则
5.1联轴器制造厂应按本标准第4章所规定的技术要求和设计图样逐项检验。5.2联轴器均应经制造厂产品质量检验部门检验合格、并附有产品质量合格证，方可出厂。5.3订户另有要求时，可与制造厂协商6标志、包装、贮存
6.1·联轴器应在明显部位打印型号标志。6.2联轴器合格证中应包括：
联轴器型号，标准号：
制造厂名称：
检验合格标记：
出厂日期。
6.3联轴器清洗后应按GB4879的规定进行防锈包装。6.4联轴器外包装箱上的标志，应符合GB191的规定。6.5联轴器应放在室内干燥环境，避免与酸、疏、有机溶剂等物质接触。附加说明：
本标准由机械工业部西安重型机械研究所提出并归口，本标准由太原重型机器厂负责起草。本标准主要起草人刘润林、王秋英、杨崔玲。
