【机械行业标准(JB)】 冲击电钻

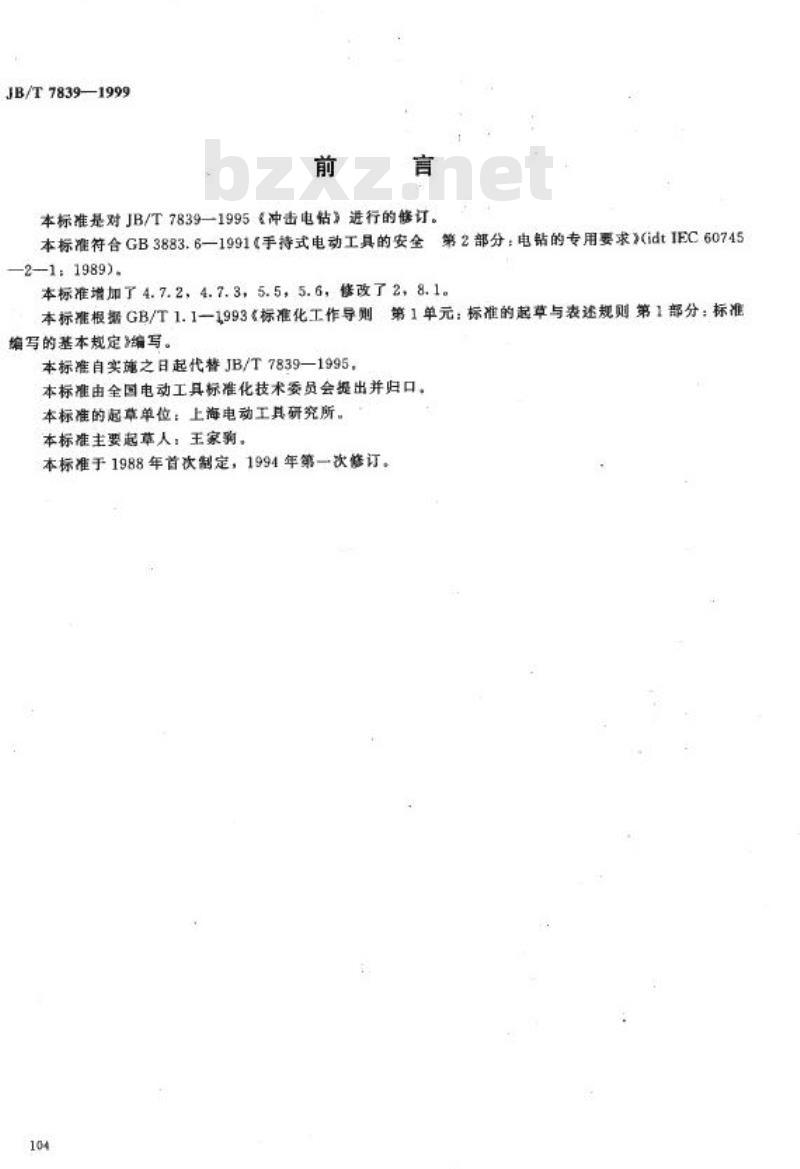

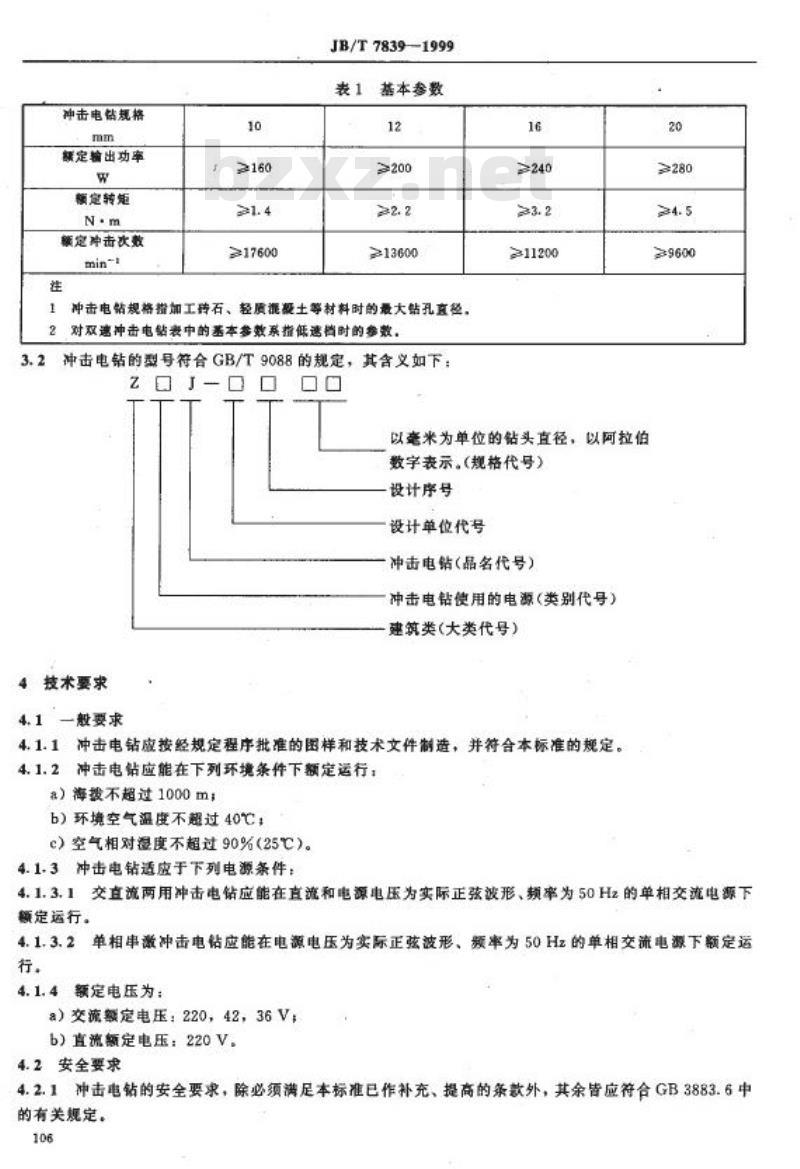

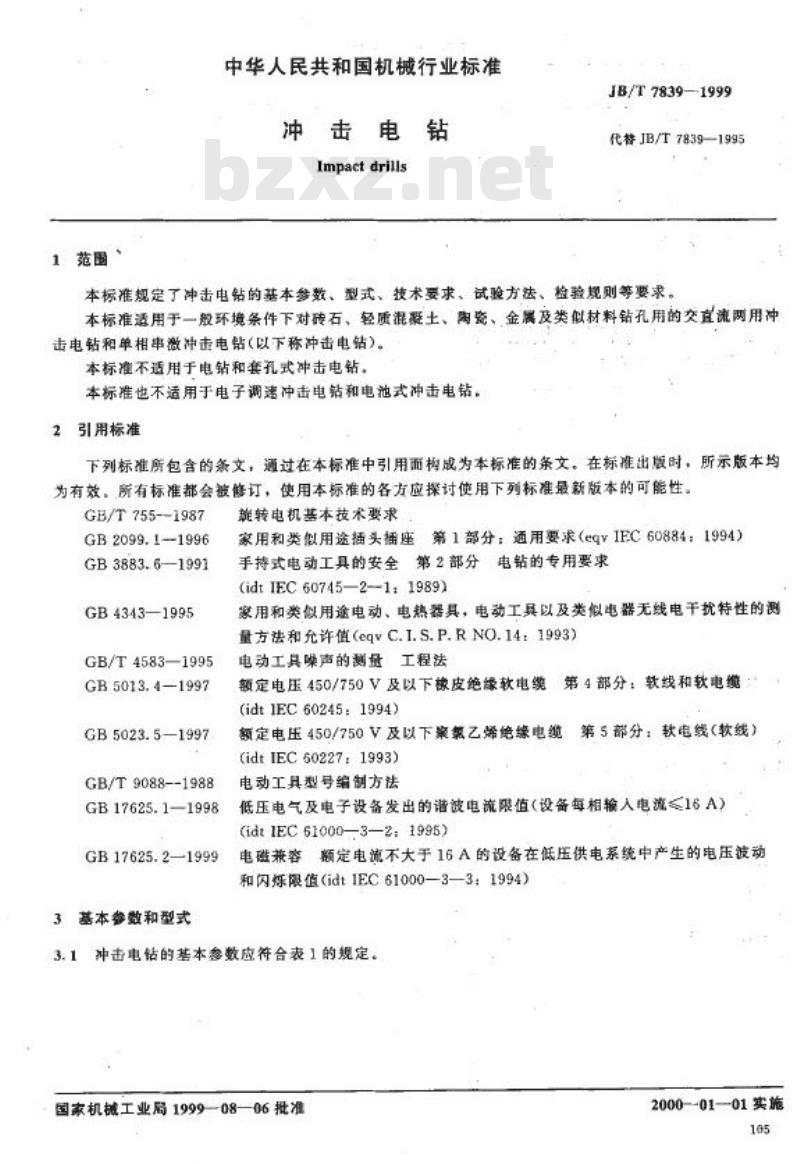

JB/T 7839—1999 冲击电钻 Impact drills 代替 JB/T 7839—1995 前言 本标准是对 JB/T 7839—1995《冲击电钻》进行的修订。本标准符合 GB 3883.6—1991（手持式电动工具的安全 第 2 部分：电钻的专用要求）(idt IEC 60745-2-1:1989)。 本标准增加了 4.7.2、4.7.3、5.5、5.6，修改了 2、8.1。本标准根据 GB/T 1.1—1993《标准化工作导则 第 1 单元：标准的起草与表述规则 第 1 部分：标准编写的基本规定》编写。 本标准自实施之日起代替 JB/T 7839—1995，本标准由全国电动工具标准化技术委员会提出并归口。本标准的起草单位：上海电动工具研究所。本标准主要起草人：王家弱。本标准于 1988 年首次制定，1994 年第一次修订。 1 范围 本标准规定了冲击电钻的基本参数、型式、技术要求、试验方法、检验规则等要求。本标准适用于在一般环境条件下对砖石、轻质混凝土、陶瓷、金属及类似材料钻孔用的交直流两用冲击电钻和单相串激冲击电钻（以下称冲击电钻）。本标准不适用于电钻和套孔式冲击电钻。本标准也不适用于电子调速冲击电钻和电池式冲击电钻。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2099.1-1996 家用和类似用途插头插座第1部分：通用要求 (eqv IEC 60884:1994) GB 3883.6—1991 手持式电动工具的安全第2部分：电钻的专用要求 (idt IEC 60745-2-1:1989) GB 4343—1995 家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性的测量方法和允许值 (eqv CISPR No. 14:1993) GB/T 4583—1995 电动工具噪声的测噪工程法 GB 5013.4—1997 第4部分：软线和软电缆 (idt IEC 60245:1994) 额定电压 450/750V 及以下橡皮绝缘软电缆 GB 5023.5—1997 第5部分：软线（软线） (idt IEC 60227:1993) 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 GB/T 9088—1988 电动工具型号缩制方法 GB 17625.1—1998 低压电气及电子设备发出的谐波电流限值 (设备每相输入电流≤16A) (idt IEC 61000-3-2:1995) GB 17625.2—1999 电磁兼容 额定电流不大于 16A 的设备在低压供电系统中产生的电压波动和闪烁限值 (idt IEC 61000-3-3:1994) 3 基本参数和型式 3.1 冲击电钻的基本参数应符合表 1 的规定。 表 1 冲击电钻规格基本参数 | 规格 (mm) | 额定输出功率 (W) | 额定转矩 (N·m) | 额定冲击次数 (min⁻¹) | | :--- | :--- | :--- | :--- | | 10 | >160 | >1.4 | ≥17600 | | 12 | >200 | 2.2 | 13600 | | 16 | >240 | 3.2 | 11200 | | 20 | ≥280 | ≥4.5 | 9600 | 冲击电钻规格指加工砖石、轻质混凝土等材料时的最大钻孔直径。对双用冲击电钻，表中的基本参数系指低速档时的参数。 3.2 冲击电钻的型号符合 GB/T 9088 的规定，其含义如下：型号由品名代号（冲击电钻）、电源类别代号、建筑类大类代号、设计单位代号、设计序号、规格代号（以毫米为单位的钻头直径，以阿拉伯数字表示）组成。 4 技术要求 4.1 一般要求 4.1.1 冲击电钻应按经规定程序批准的样图和技术文件制造，并符合本标准的规定。 4.1.2 冲击电钻应能在下列环境条件下额定运行： a) 海拔不超过 1000m； b) 环境空气温度不超过 40℃； c) 空气相对湿度不超过 90% (25℃)。 4.1.3 冲击电钻适应于下列电源条件： 4.1.3.1 交直流两用冲击电钻应能在直流和电源电压为实际正弦波形、频率为 50Hz 的单相交流电源下额定运行。 4.1.3.2 单相串激冲击电钻应能在电源电压为实际正弦波形、频率为 50Hz 的单相交流电源下额定运行。 4.1.4 额定电压为： a) 交流额定电压：220V, 42V, 36V； b) 直流额定电压：220V。 4.2 安全要求 4.2.1 冲击电钻的安全要求，除必须满足本标准已作补充、提高的条款外，其余应符合 GB 3883.6 中的有关规定。
