【机械行业标准(JB)】 电圆锯

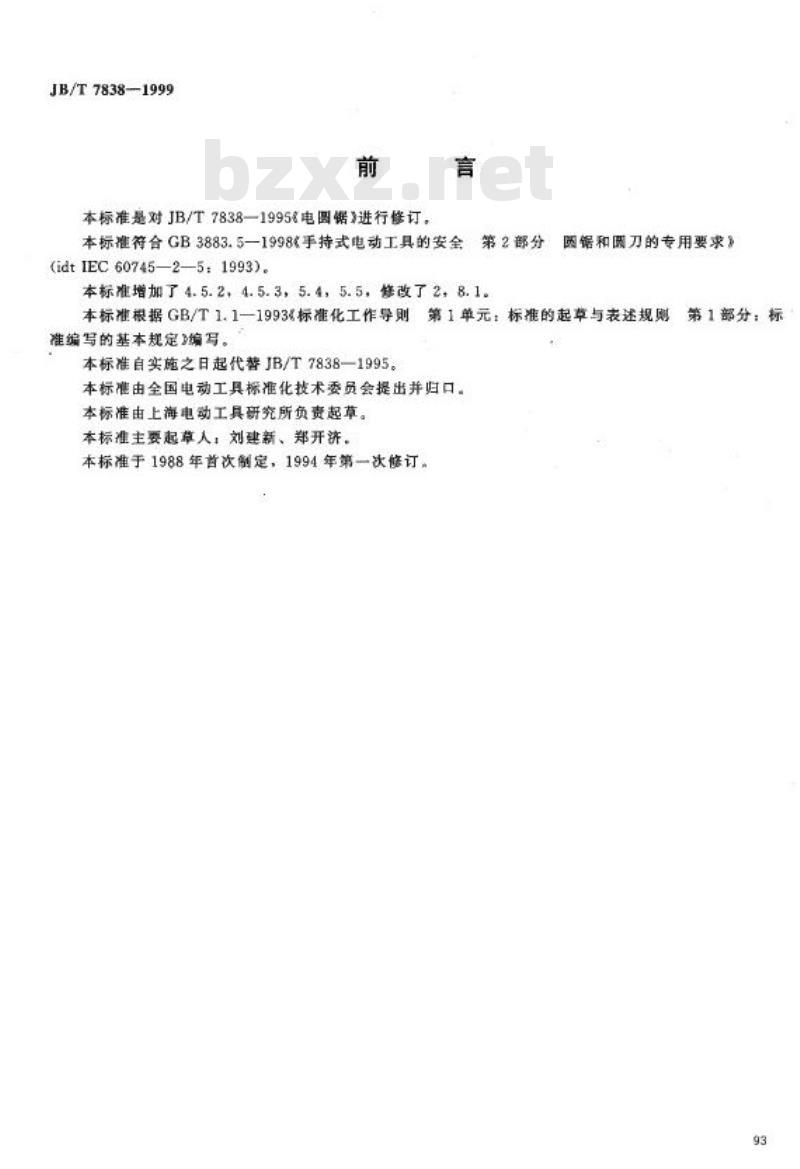

JB/T 7838—1999 前言 本标准是对 JB/T 7838—1995《电圆锯》进行修订。本标准符合 GB 3883.5—1998《手持式电动工具的安全 第2部分 (idt IEC 60745-2-5:1993)》。 本标准增加了 4.5.2、4.5.3、5.4、5.5，修改了 2、8.1《圆锯和圆刀的专用要求》。 本标准根据 GB/T 1.1—1993《标准化工作导则 第1单元：标准的起草与表述规则 编写的基本规定》编写。 本标准自实施之日起代替 JB/T 7838—1995。本标准由全国电动工具标准化技术委员会提出并归口。本标准由上海电动工具研究所负责起草。本标准主要起草人：刘建新、郑开济。本标准于1988年首次制定，1994年第一次修订。 中华人民共和国机械行业标准 电圆锯 Electric saws JB/T 7838—1999 1 范围 本标准规定了电圆锯的基本参数、技术要求、试验方法、检验规则、标志和包装等。本标准适用于一般环境条件下，对木材、纤维板、塑料和软电缆，以及类似材料进行锯割加工的交直流两用、单相交流电圆锯（以下简称电圆锯）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 755—1987 旋转电机基本技术要求 GB 2099.1—1996 家用和类似用途插头插座第1部分：通用要求 (eqv IEC 60884:1994) GB 3883.5—1995 手持式电动工具的安全第2部分：圆锯和圆刀的专用要求 (idt IEC 60745-2-5:1993) GB 4343—1995 家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性的测量方法和允许值 (eqv CISPR NO.14:1993) GB/T 4583—1995 电动工具噪声的测量工程法 GB 5013.4—1997 额定电压450/750V及以下橡皮绝缘软电缆、第4部分：线缆和软电缆 (idt IEC 60245:1994) GB 5023.5—1997 额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电线（软线） (idt IEC 60227:1993) GB/T 9088—1988 电动工具型号编制方法 GB 17625.1—1998 低压电气及电子设备发出的谐波电流限值（设备每相输入电流 $le$ 16A） (idt IEC 61000-3-2:1995) GB 17625.2—1999 电磁兼容额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁限值 (idt IEC 61000-3-3:1994) 3 基本参数和型式 3.1 电圆锯的基本参数应符合表1的规定。 表1 基本参数 | 规格 (锯片外径孔径 mm) | 额定输出功率 (W) | 额定转矩 (N·m) | 最大切割深度 (mm) | 最大调节角度 (°) | :--- | :--- | :--- | :--- | :--- | | 160×30 | $ge$ 450 | >2.00 | >50 | $ge$ 45 | | 180×30 | 510 | >2.00 | >55 | >45 | | 200×30 | $ge$ 560 | $ge$ 2.50 | >65 | $ge$ 45 | | 250×30 | $ge$ 710 | >3.20 | $ge$ 85 | 45 | | 315×30 | 900 | >5.00 | $ge$ 105 | $ge$ 45 | 注：表中规格指可使用的最大锯片外径孔径。电圆锯的型号应符合 GB/T 9088 的规定。 4 技术要求 4.1 一般要求 4.1.1 电圆锯应经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2 电圆锯应能在下列环境条件下额定运行： a) 海拔不超过 1000m； b) 环境空气温度不超过 40℃； c) 空气相对湿度不超过 90% (25℃)。 4.1.3 电圆锯适用的电源条件为： a) 交直流两用电圆锯应能在直流及电源电压为实际正弦波形、频率为额定值的单相交流电源下额定运行； b) 单相交流电圆锯应能在电源电压为实际正弦波形、频率为额定值的单相交流电源下额定运行。 4.1.4 额定电压和额定频率为： a) 交流额定电压：220V, 380V； b) 直流额定电压：220V； c) 交流额定频率：50Hz。 4.2 电圆锯的安全 4.2.1 电圆锯的安全，除本标准已作补充和规定的条款外，应符合 GB 3883.5 的规定。 4.2.2 电圆锯的防护罩。在锯板上面，应用固定护罩来有效防止从电...
