【机械行业标准(JB)】 电刨

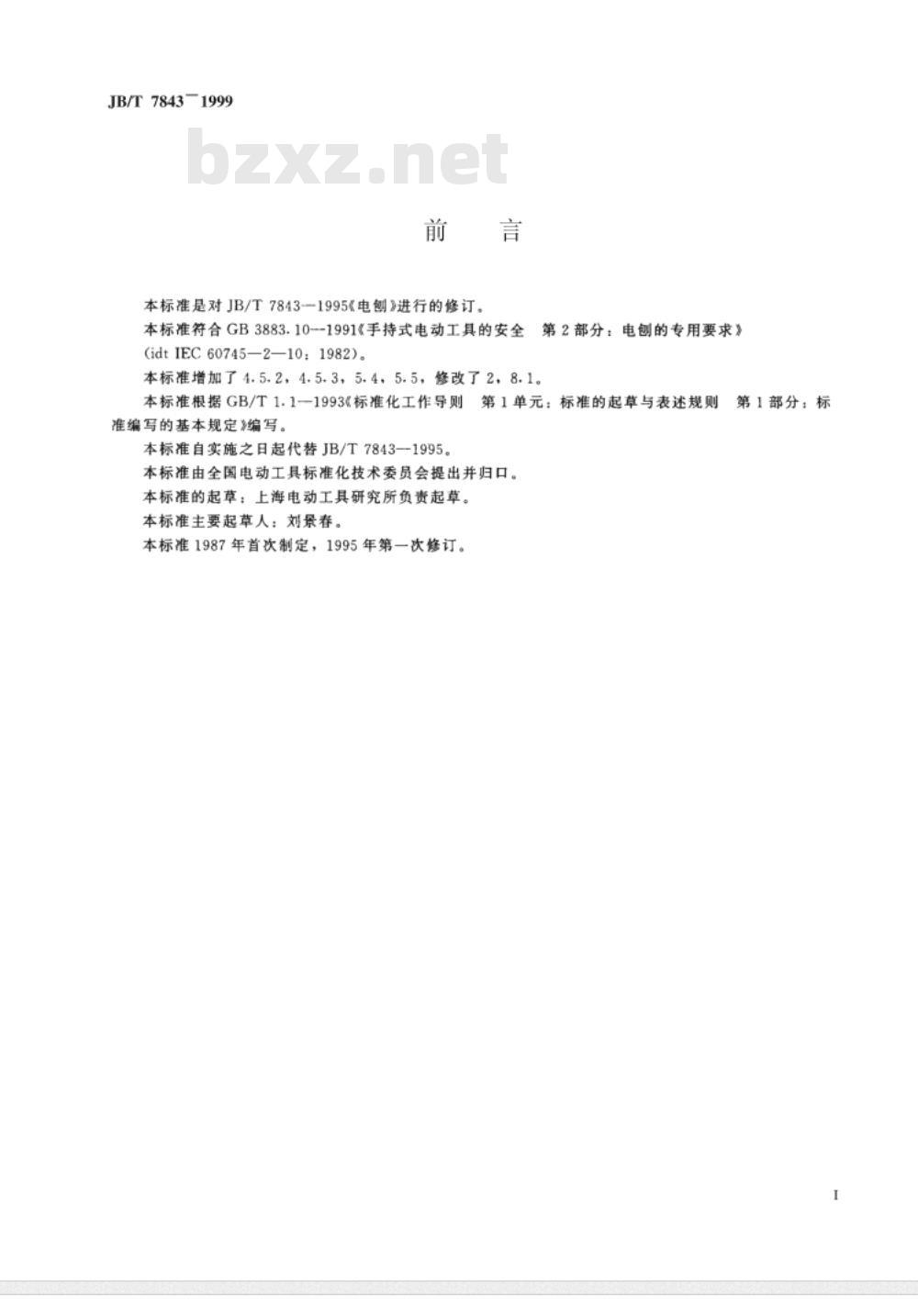

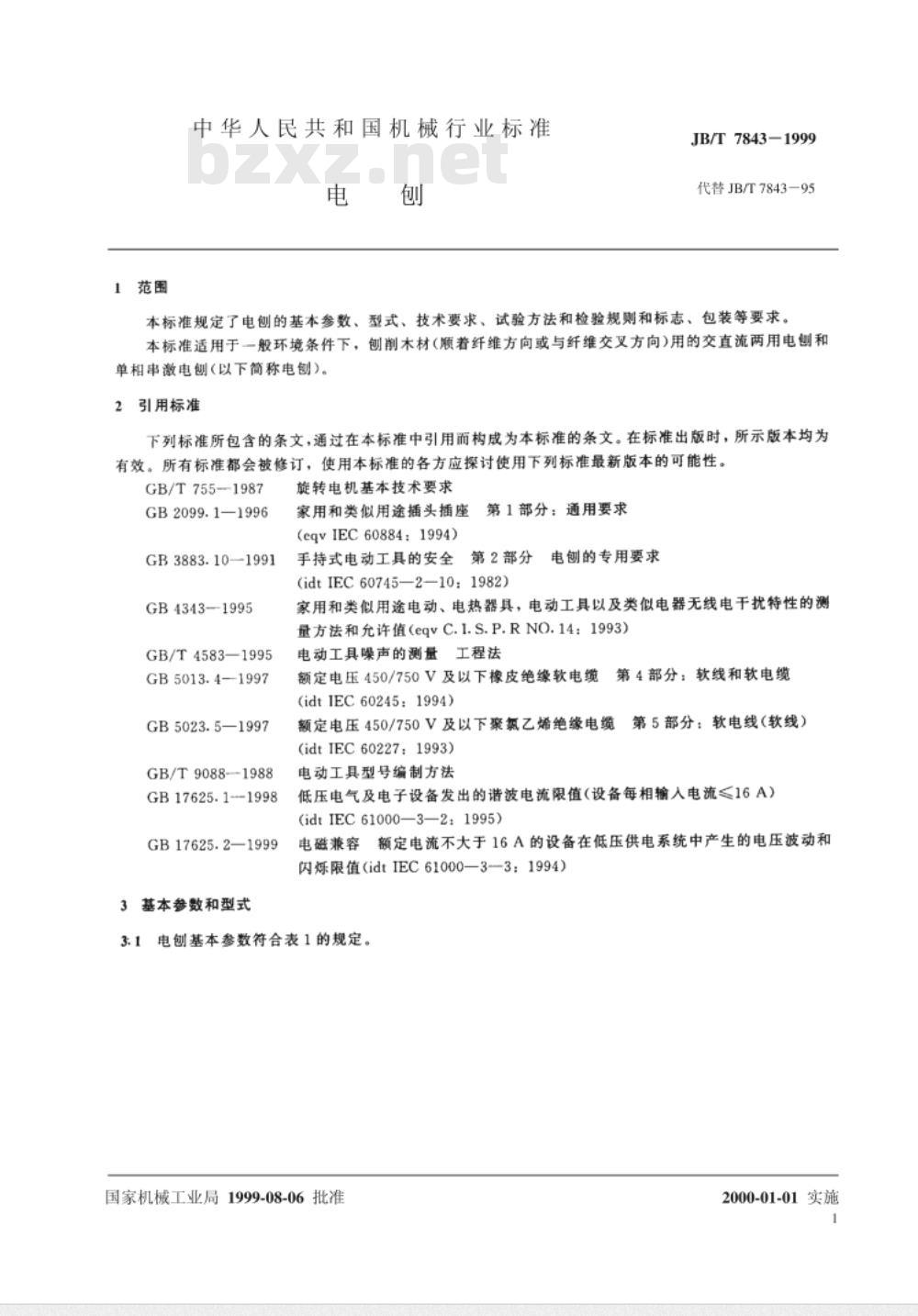

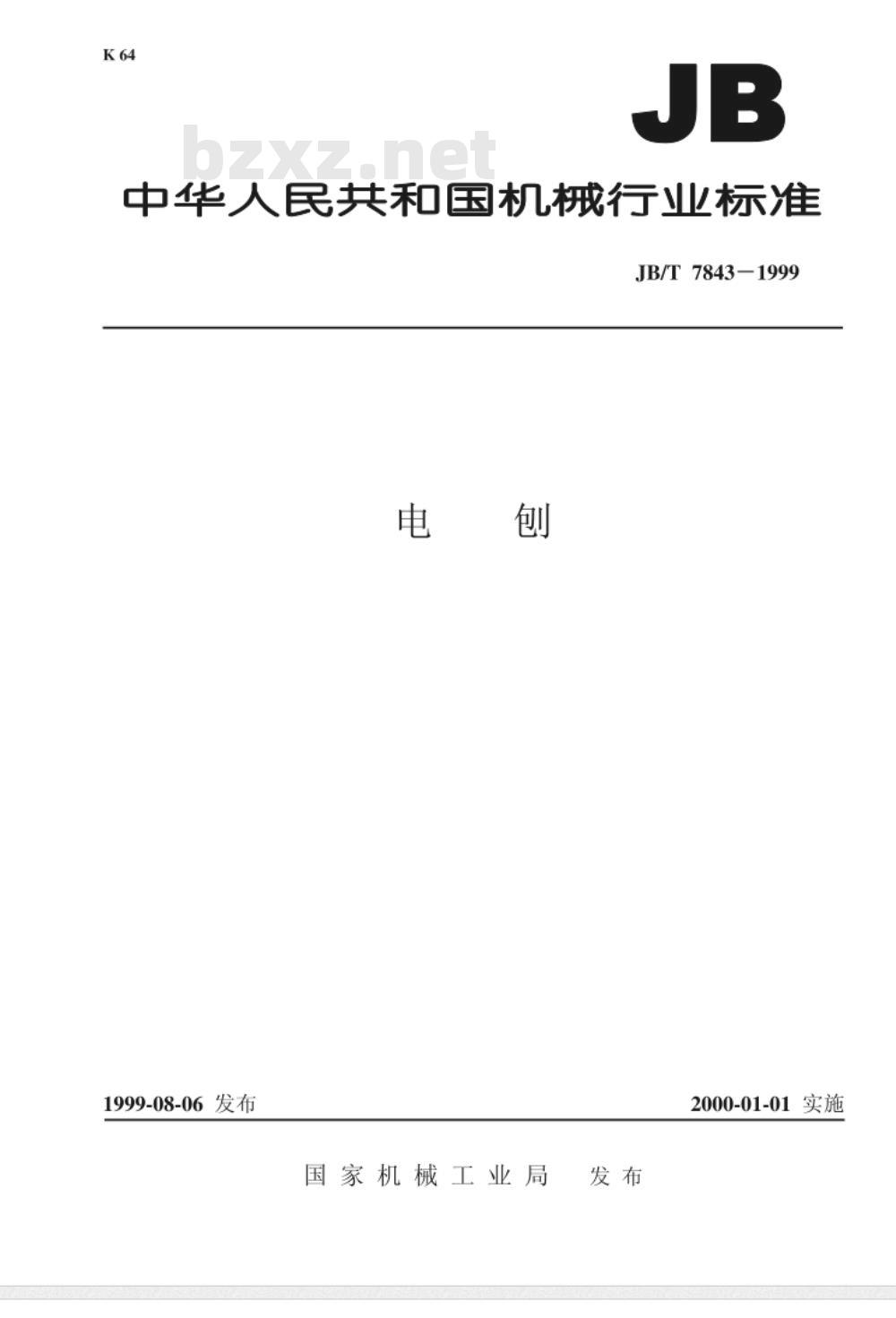

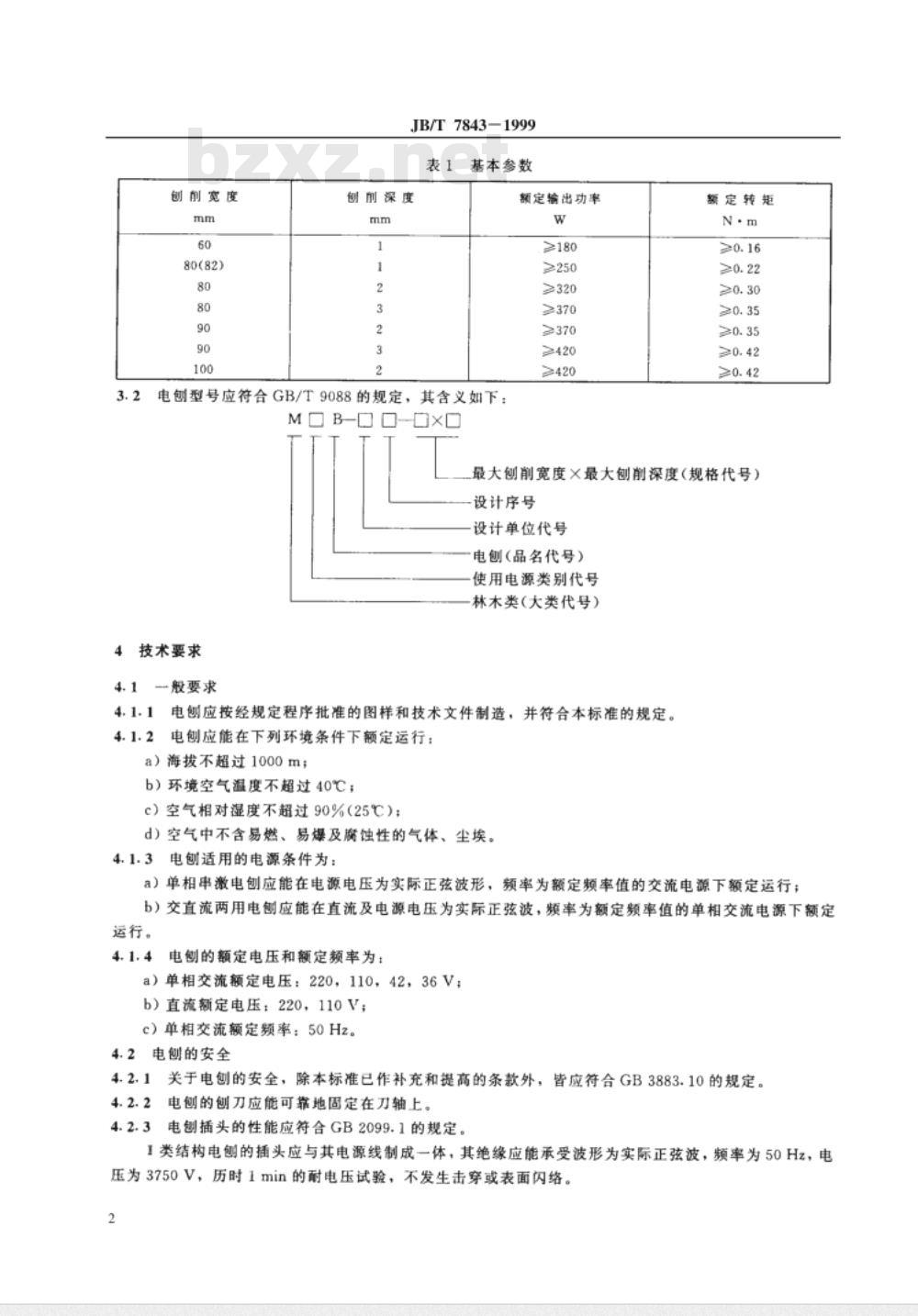

中华人民共和国机械行业标准 JB/T 7843-1999 电刨 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局发布 前言 本标准是对 JB/T 7843-1995《电刨》进行的修订。本标准符合 GB 3883.10-1991《手持式电动工具的安全 第2部分：电刨的专用要求》(idt IEC 60745-2-10:1982)。 本标准增加了 4.5.2、4.5.3、5.4、5.5，修改了 2、8.1。 本标准根据 GB/T 1.1-1993《标准化工作导则 第1单元：标准的起草与表述规则及编写的基本规定》编写。 本标准自实施之日起代替 JB/T 7843-1995。本标准由全国电动工具标准化技术委员会提出并归口。本标准由上海电动工具研究所负责起草。本标准主要起草人：刘景春。 1 范围 本标准规定了电刨的基本参数、型式、技术要求、试验方法和检验规则、标志、包装等要求。本标准适用于一般环境条件下，刨削木材（顺着纤维方向或与纤维交叉方向）用的交直流两用电刨和单相串激电刨（以下简称电刨）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 755-1987 旋转电机基本技术要求 GB 2099.1-1996 家用和类似用途插头插座 (eqv IEC 60884:1994) GB 3883.10-1991 手持式电动工具的安全 第1部分：通用要求 GB 4343-1995 手持式电动工具的安全 第2部分：电刨的专用要求 (idt IEC 60745-2-10:1982) GB/T 4583-1995 电动工具型号编制方法 GB 5013.4-1997 额定电压 450/750V 及以下橡皮绝缘软电缆 (idt IEC 60245:1994) 第4部分：软线和软电缆 GB 5023.5-1997 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 (idt IEC 60227:1993) 第5部分：软线（软线） GB/T 9088-1988 低压电气及电子设备发出的谐波电流限值（设备每相输入电流 $\le$ 16A） (idt IEC 61000-3-2:1995) GB 17625.1-1998 电动工具噪声的测量 工程法 GB 17625.2-1999 低压供电系统中产生的电压波动和电磁兼容闪烁限值 (idt IEC 61000-3-3:1994) 3 基本参数和型式 3.1 电刨基本参数符合表1的规定。 表1 基本参数 序号 | 刨削宽度 (mm) | 刨削深度 (mm) | 额定输出功率 (W) | 额定转矩 (N·m) ---|---|---|---|--- 1 | 60 | - | >180 | >0.16 2 | 80(82) | 1 | >250 | $\ge$0.22 3 | 80 | 2 | $\ge$320 | $\ge$0.30 4 | 80 | 3 | >370 | $\ge$0.35 5 | 90 | 2 | >370 | $\ge$0.35 6 | 90 | 3 | $\ge$420 | $\ge$0.42 7 | 100 | 2 | $\ge$420 | $\ge$0.42 3.2 电刨型号应符合 GB/T 9088 的规定，其含义如下：MOB-OO-Ox MOB：电刨（品名代号） OO：设计单位代号 O：设计序号 x：最大刨削宽度 $\times$ 最大刨削深度（规格代号） 4 技术要求 4.1 一般要求 4.1.1 电刨应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2 电刨应能在下列环境条件下额定运行： a) 海拔不超过 1000m； b) 环境空气温度不超过 40℃； c) 空气相对湿度不超过 90% (25℃)； d) 空气中不含易燃、易爆及腐蚀性的气体、尘埃。 4.1.3 电刨适用的电源条件为： a) 单相串激电刨应能在电源电压为实际正弦波形，频率为额定频率值的交流电源下额定运行； b) 交直流两用电刨应能在直流及电源电压为实际正弦波，频率为额定频率值的单相交流电源下额定运行。 4.1.4 电刨的额定电压和额定频率为： a) 单相交流额定电压：220V, 110V, 42V, 36V； b) 直流额定电压：220V, 110V； c) 单相交流额定频率：50Hz。 4.2 电刨的安全 4.2.1 关于电刨的安全，除本标准规定外...
