【机械行业标准(JB)】 立式锥面包铬圆柱蜗杆减速器

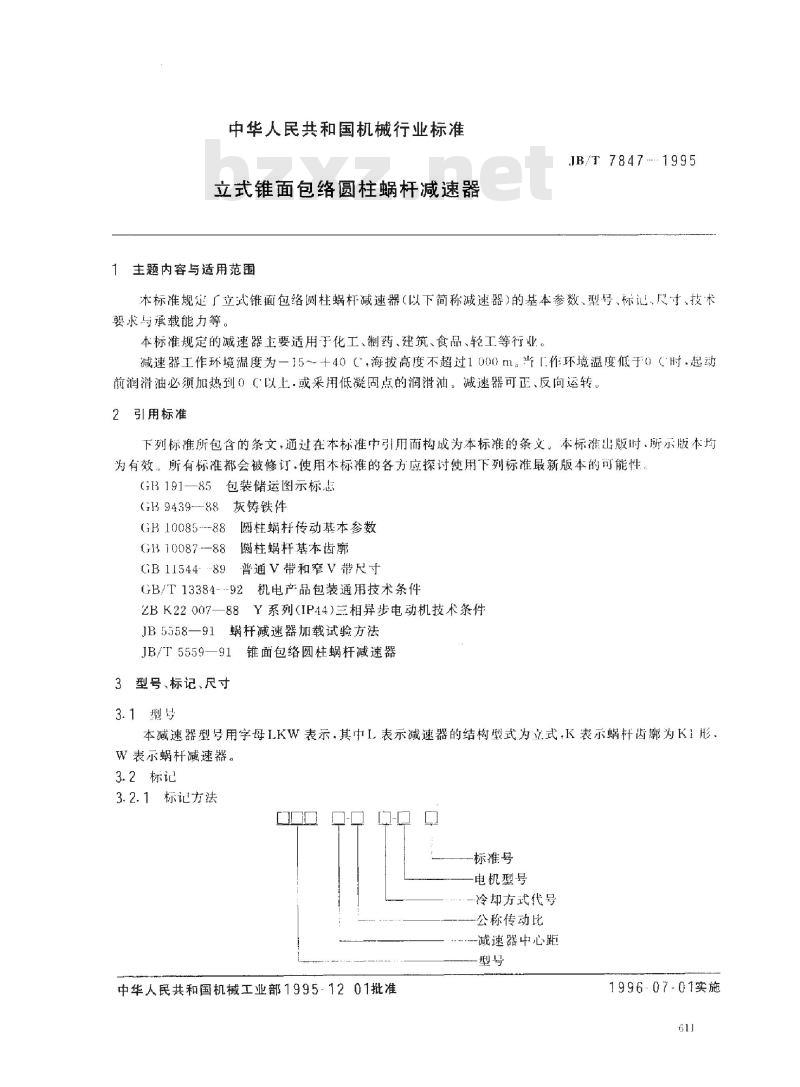

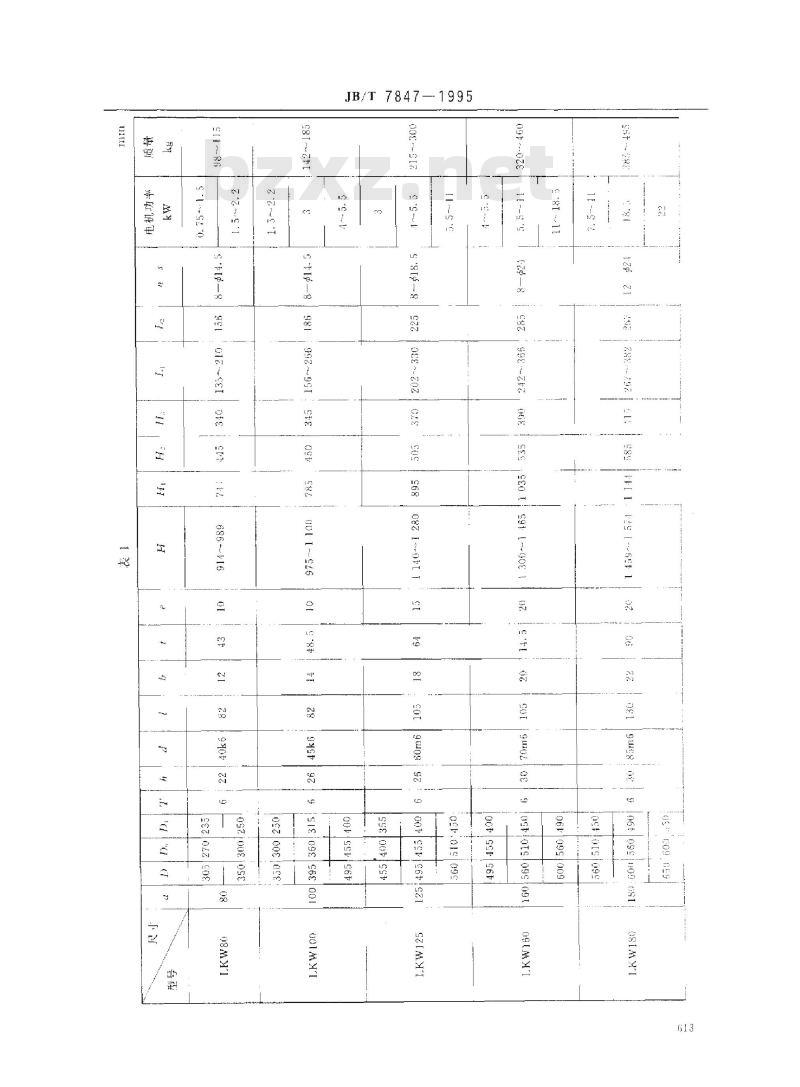

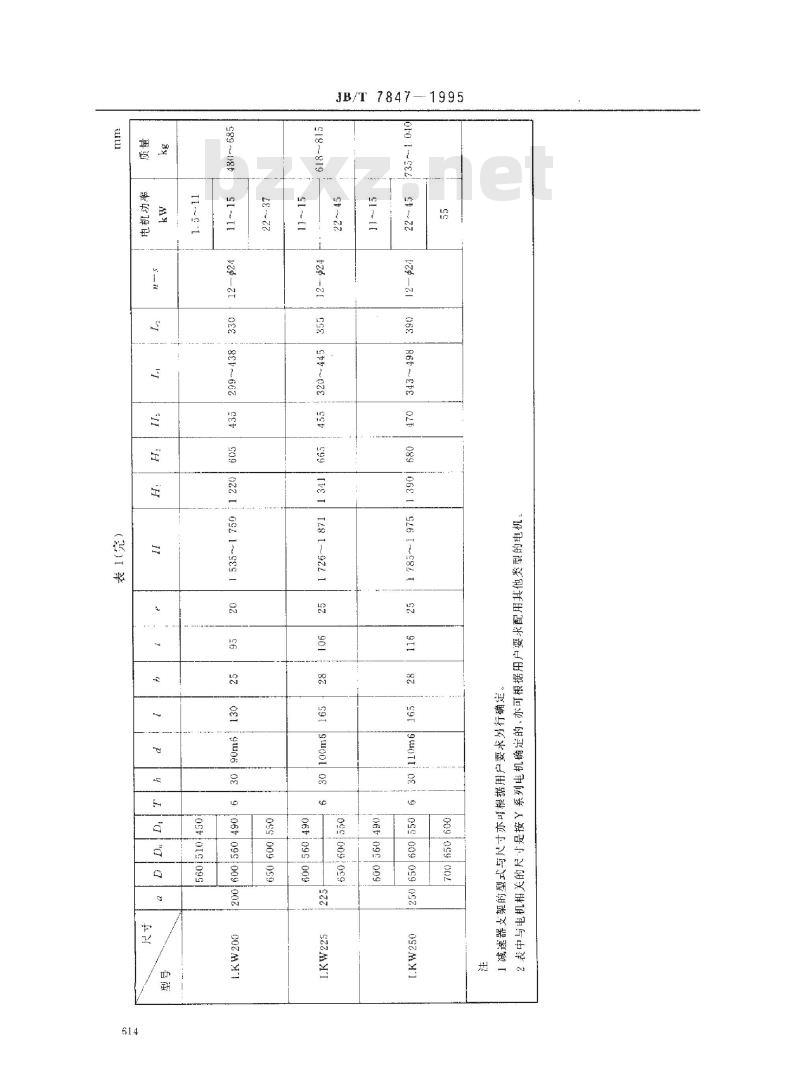

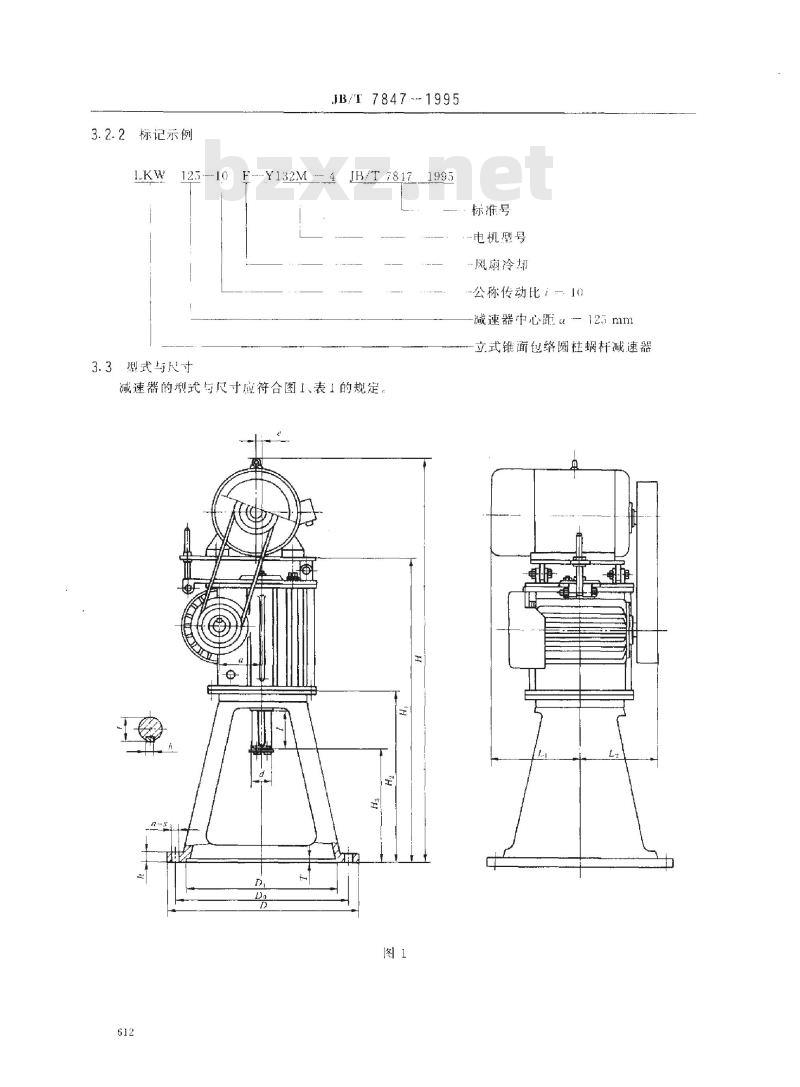

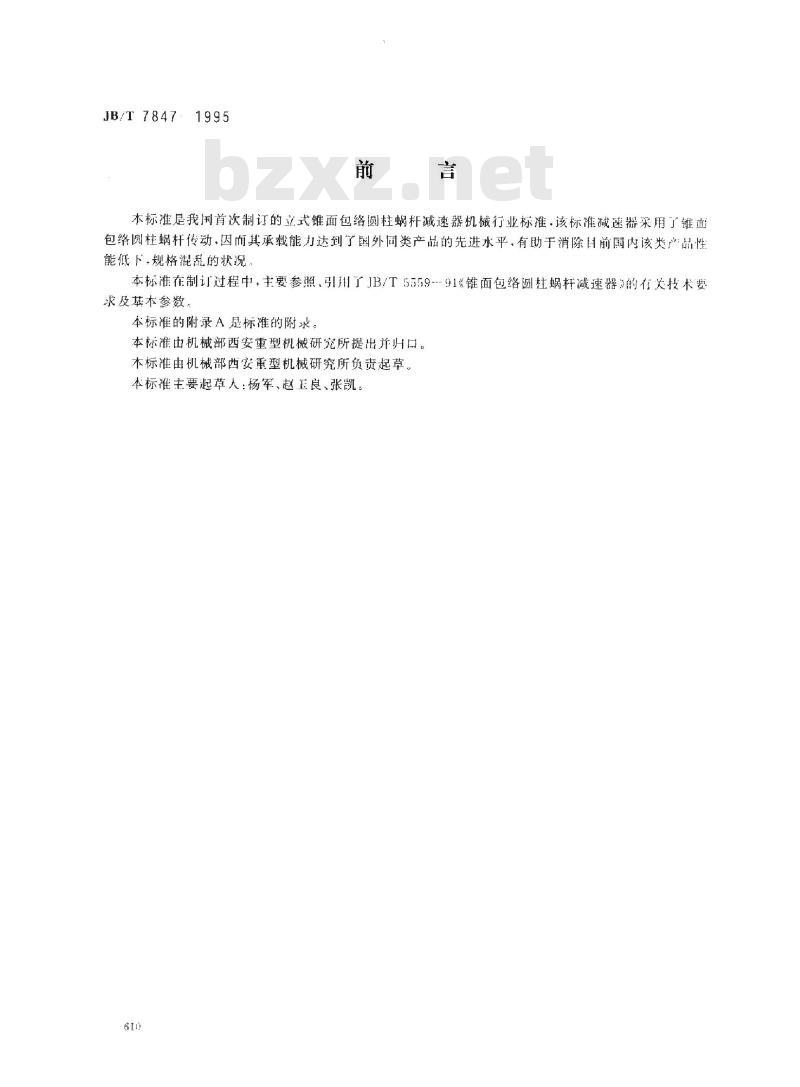

中华人民共和国机械行业标准 立式锥面包络圆柱蜗杆减速器 JB/T 7847-1995 前言 本标准是我首次制订的立式锥面包络圆柱蜗杆减速器机械行业标准。该减速器采用了锥面包络圆柱蜗杆传动，其承载能力达到了国外同类产品的先进水平，有助于消除目前国内该类产品性能低下、规格混乱的状况。 本标准在制订过程中，主要参照、引用了 JB/T 5559-91 及锥面包络圆柱蜗杆减速器的有关技术要求及基本参数。本标准的附录 A 是标准的附录。 本标准由机械部西安重型机械研究所提出并归口。本标准由机械部西安重型机械研究所负责起草。 主要起草人：杨军、赵良、张凯。 1 主题内容与适用范围 本标准规定了立式锥面包络圆柱蜗杆减速器（以下简称减速器）的基本参数、型号、标记、尺寸、技术要求与承载能力等。 本标准规定的减速器主要适用于化工、制药、建筑、食品、轻工等行业。减速器工作环境温度为 -15℃～+40℃，海拔高度不超过 1000m。工作环境温度低于 0℃ 时，起动前润滑油必须加热到 0℃ 以上，或采用低凝固点的润滑油。减速器可正、反向运转。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—85 包装储运图示标志 GB 9439-88 灰铸铁件 GB 10085-88 圆柱蜗杆传动基本参数 GB 10087-88 圆柱蜗杆基本齿廓 GB 11544-89 普通 V 带和窄 V 带尺寸 GB/T 13384-92 机电产品包装通用技术条件 ZBK 22007—88 Y 系列 (IP44) 三相异步电动机技术条件 JB 5558—91 蜗杆减速器加载试验方法 JB/T 5559—91 锥面包络圆柱蜗杆减速器 3 型号、标记、尺寸 3.1 型号 本减速器型号用字母 LKW 表示，其中 L 表示减速器的结构型式为立式，K 表示蜗杆齿廓为 K1 形，W 表示蜗杆减速器。 3.2 标记 3.2.1 标记方法 型号—电机型号—冷却方式代号—公称传动比—减速器中心距 3.2.2 标记示例 LKW 125 Y132M-00 028 125 3.3 型式与尺寸 减速器的型式与尺寸应符合图 1、表 1 的规定。 4 基本参数 4.1 减速器的中心距应符合表 2 的规定。减速器的公称传动比应符合表 3 的规定。 4.2 (略) 4.3 减速器配用电机应符合 ZBK 22007 的规定，亦可根据用户要求配用其他类型电机。 4.4 减速器蜗杆副的基本参数应符合 GB 10085 的规定。 4.5 蜗杆齿廓应符合 GB 10087 的规定。
