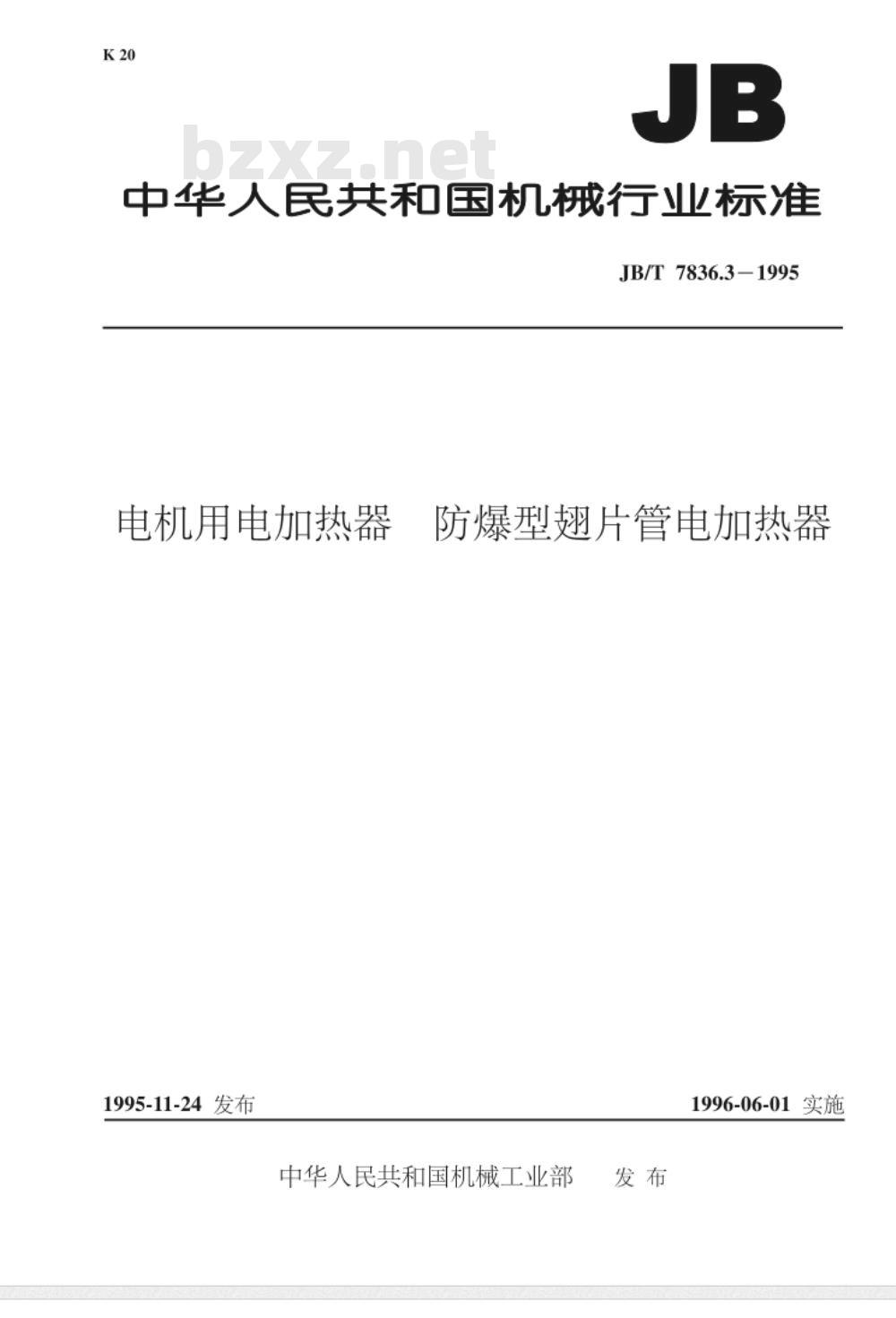

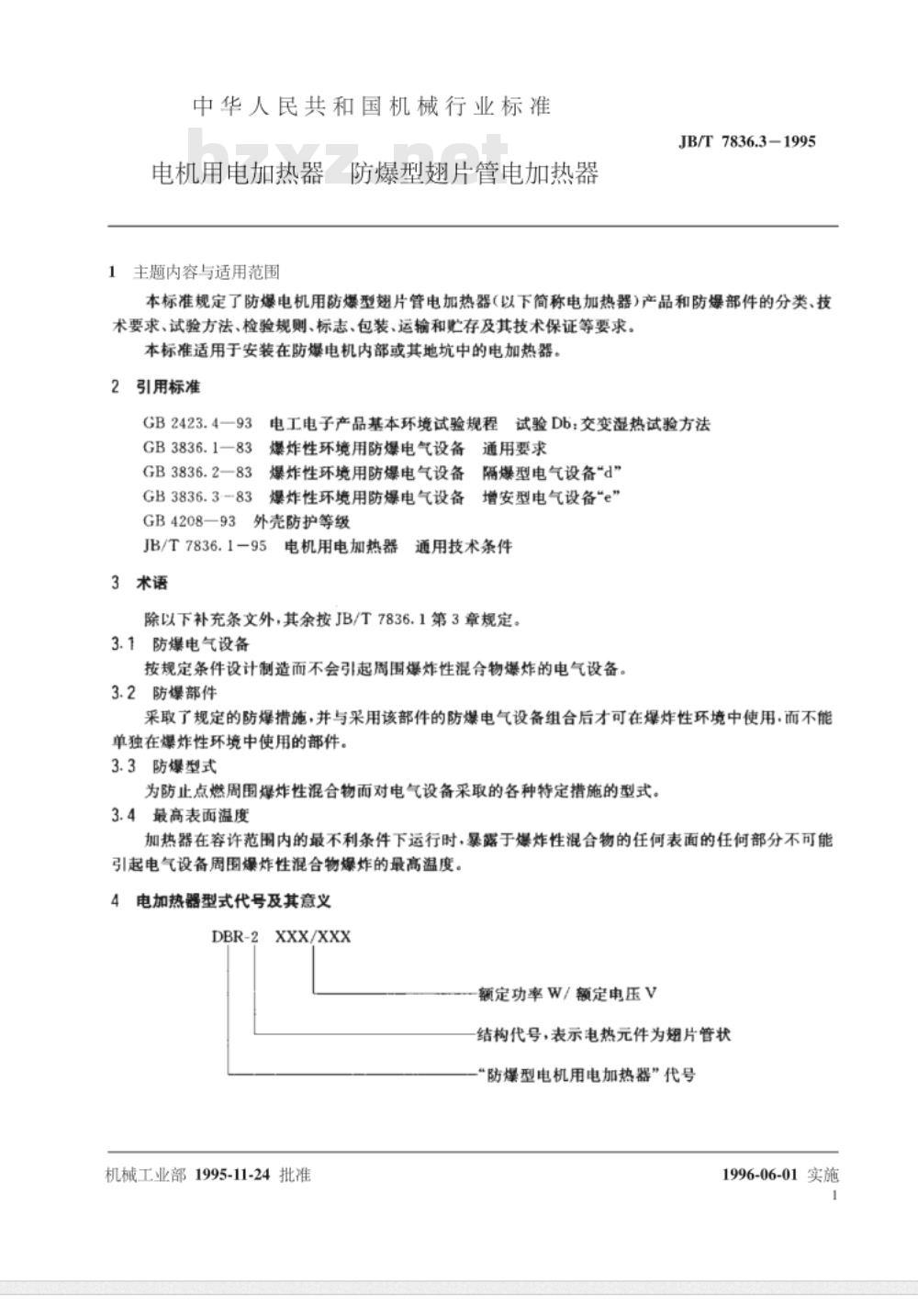

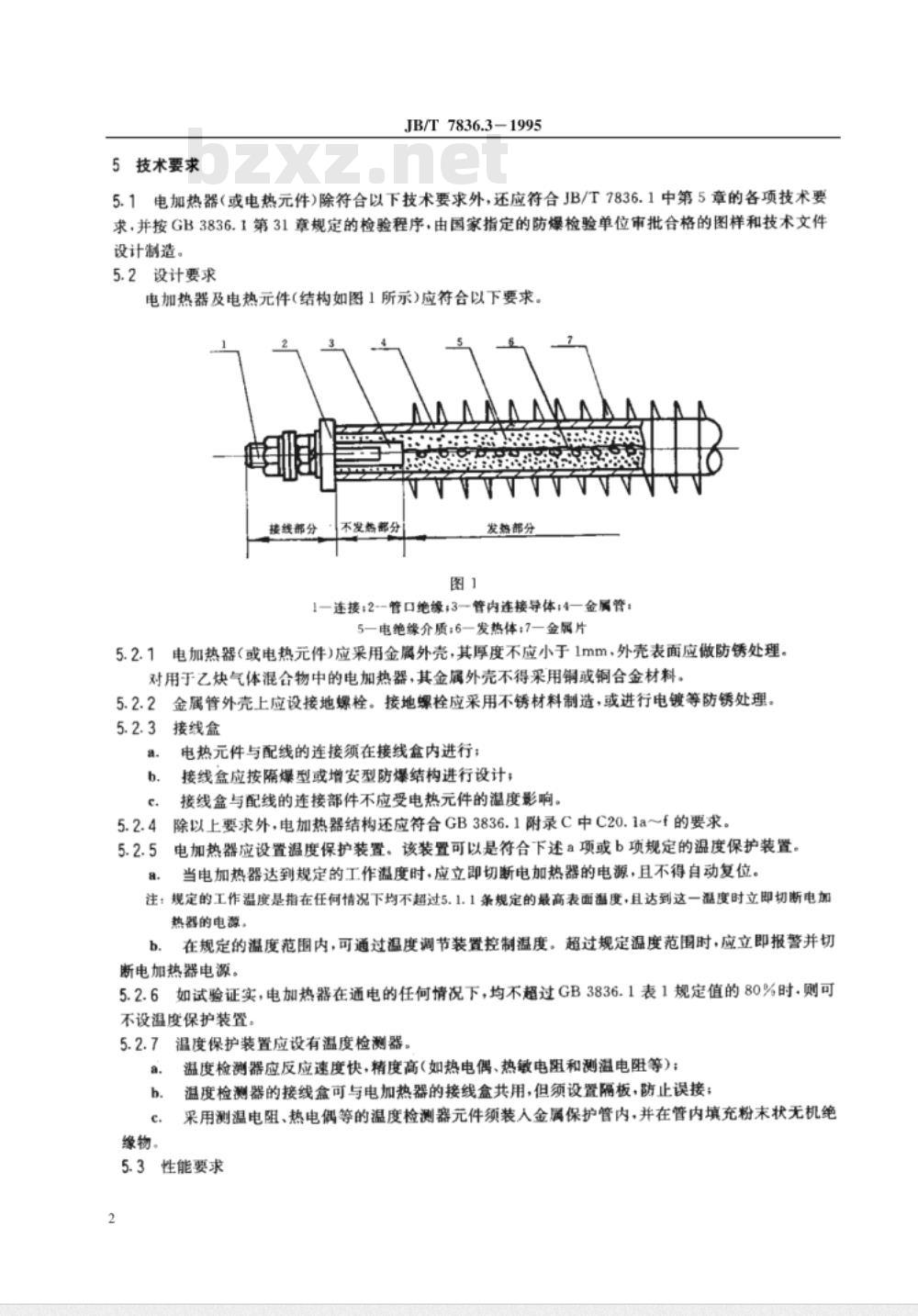

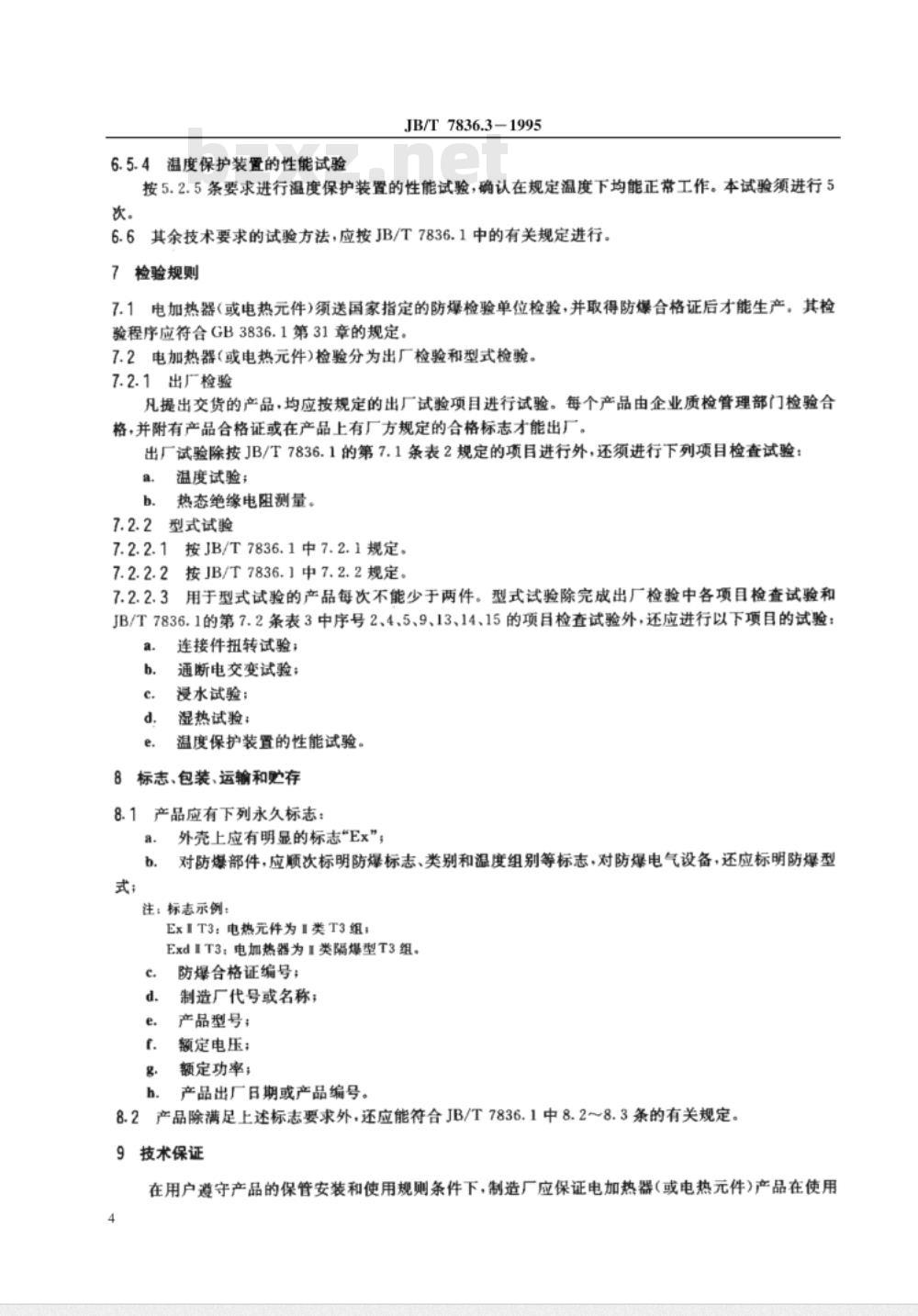

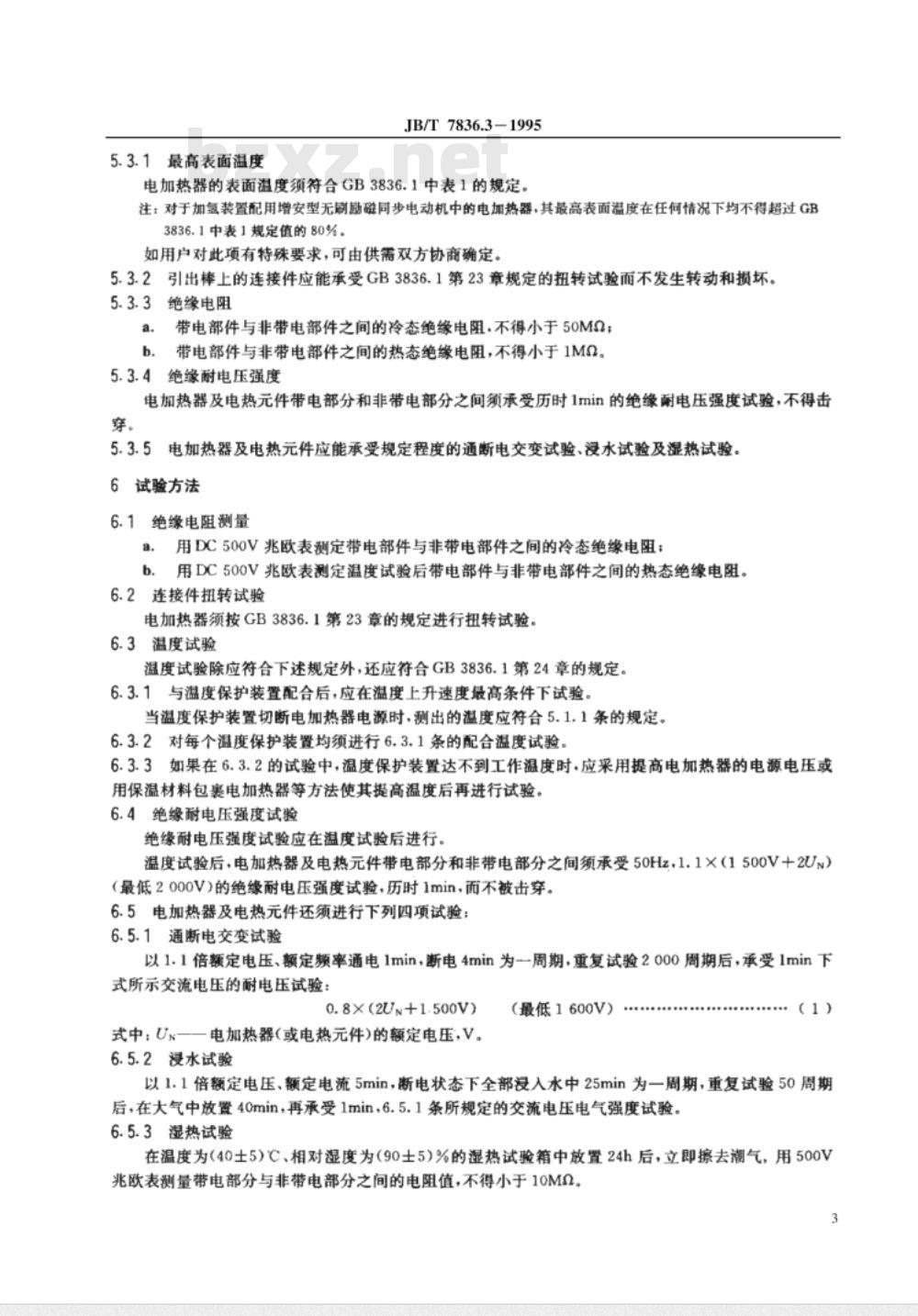

中华人民共和国机械行业标准 JB/T 7836.3-1995 电机用电加热器：防爆型翅片管电加热器 发布日期：1995-11-24 实施日期：1996-06-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了防爆电机用防爆型翅片管电加热器（以下简称电加热器）产品和防爆部件的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存及其技术保证等要求。本标准适用于安装在防爆电机内部或其地坑中的电加热器。 2 引用标准 GB 2423.4-93 电工电子产品基本环境试验规程 试验 Db：交变湿热试验方法 GB 3836.1-83 爆炸性环境用防爆电气设备通用要求 GB 3836.2-83 爆炸性环境用防爆电气设备隔爆型电气设备 GB 3836.3-83 爆炸性环境用防爆电气设备增安型电气设备 GB 4208-93 爆炸性环境用防爆电气设备外壳防护等级 JB/T 7836.1-95 电机用电加热器 通用技术条件 3 术语 除以下补充条文外，其余按 JB/T 7836.1 第 3 章规定。 3.1 防爆电气设备：按规定条件设计制造而不会引起周围爆炸性混合物爆炸的电气设备。 3.2 防爆部件：采取了规定的防爆措施，并与采用该部件的防爆电气设备组合后才可在爆炸性环境中使用，而不能单独在爆炸性环境中使用的部件。 3.3 防爆型式：为防止点燃周围爆炸性混合物而对电气设备采取的各种特定措施的型式。 3.4 最高表面温度：加热器在容许范围内的最不利条件下运行时，暴露于爆炸性混合物的任何表面的任何部分不可能引起电气设备周围爆炸性混合物爆炸的最高温度。 电加热器型式代号及其意义 DBR-2XXX/XXX：其中 2XXX 表示额定功率 W，XXX 表示额定电压 V。结构代号表示电热元件为翅片管状，“防爆型电机用电加热器”代号。 5 技术要求 5.1 电加热器（或电热元件）除符合以下技术要求外，还应符合 JB/T 7836.1 中第 5 章的各项技术要求，并按 GB 3836.1 第 31 章规定的检验程序，由国家指定的防爆检验单位审批合格的图样和技术文件设计制造。 5.2 设计要求 电加热器及电热元件应符合以下要求。 电热元件结构组成：1-连接；2-管口绝缘；3-管内连接导体；4-金属管；5-电绝缘介质；6-发热体；7-金属片。 5.2.1 电加热器（或电热元件）应采用金属外壳，其厚度不应小于 1mm，外壳表面应做防锈处理。对用于乙炔气体混合物中的电加热器，其金属外壳不得采用铜或铜合金材料。 5.2.2 金属管外壳上应设接地螺栓。接地螺栓应采用不锈材料制造，或进行电镀等防锈处理。 5.2.3 接线盒要求： a. 电热元件与配线的连接须在接线盒内进行； b. 接线盒应按隔爆型或增安型防爆结构进行设计； c. 接线盒与配线的连接部件不应受电热元件的温度影响。 5.2.4 除以上要求外，电加热器结构还应符合 GB 3836.1 附录 C 中 C20.1a～f 的要求。 5.2.5 电加热器应设置温度保护装置。该装置可以是符合下述 a 项或 b 项规定的温度保护装置： a. 当电加热器达到规定的工作温度时，应立即切断电加热器的电源，且不得自动复位。注：规定的工作温度是指在任何情况下均不超过 5.1.1 条规定的最高表面温度，且达到这一温度时立即切断电加热器的电源。 b. 在规定的温度范围内，可通过温度调节装置控制温度。超过规定温度范围时，应立即报警并切断电加热器电源。 5.2.6 如试验证实，电加热器在通电的任何情况下，均不超过 GB 3836.1 表 1 规定值的 80% 时，则可不设温度保护装置。 5.2.7 温度保护装置应设有温度检测器： a. 温度检测器应反应速度快，精度高（如热电偶、热敏电阻和测温电阻等）；温度检测器的接线盒可与电加热器的接线盒共用，但须设置隔板，防止误接； b. 采用测温电阻、热电偶等的温度检测器元件须装入金属保护管内，并在管内填充粉末状无机绝缘物。 5.3 性能要求 5.3.1 最高表面温度：电加热器的表面温度须符合 GB 3836.1 中表 1 的规定。注：对于加氢装置配用增安型无刷励磁同步电动机中的电加热器，其最高表面温度在任何情况下均不得超过 GB 3836.1 中表 1 规定值的 80%，如用户对此项有特殊要求，可由供需双方协商确定。 5.3.2 引出棒上的连接件应能承受 GB 3836.1 第 23 章规定的扭转试验而不发生转动和损坏。 5.3.3 绝缘电阻： a. 带电部件与非带电部件之间的冷态绝缘电阻，不得小于 50MΩ； b. 带电部件与非带电部件...
