【机械行业标准(JB)】 额定电压8.7/10kV及以下电力电缆户内型、户外型浇铸式终端

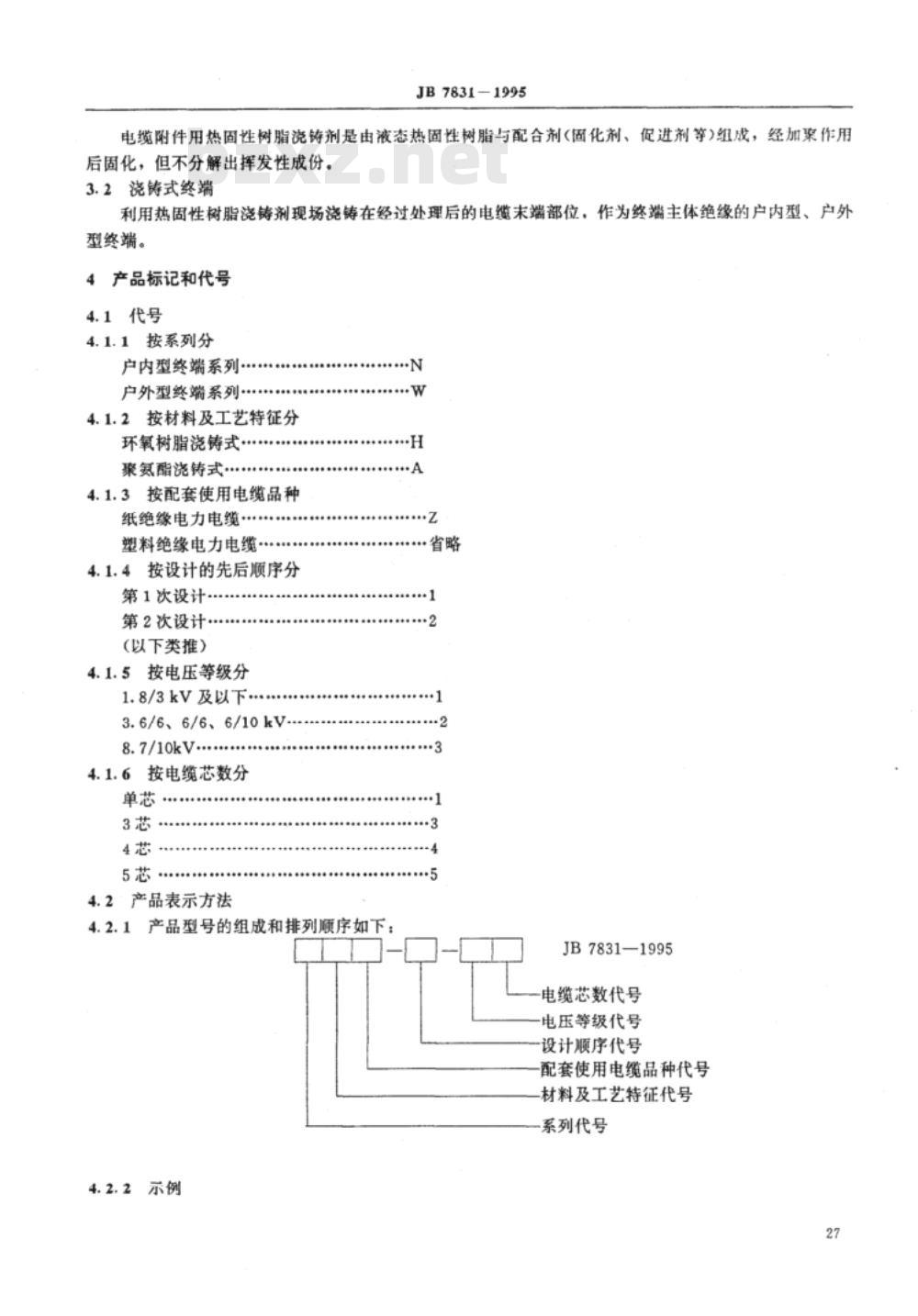

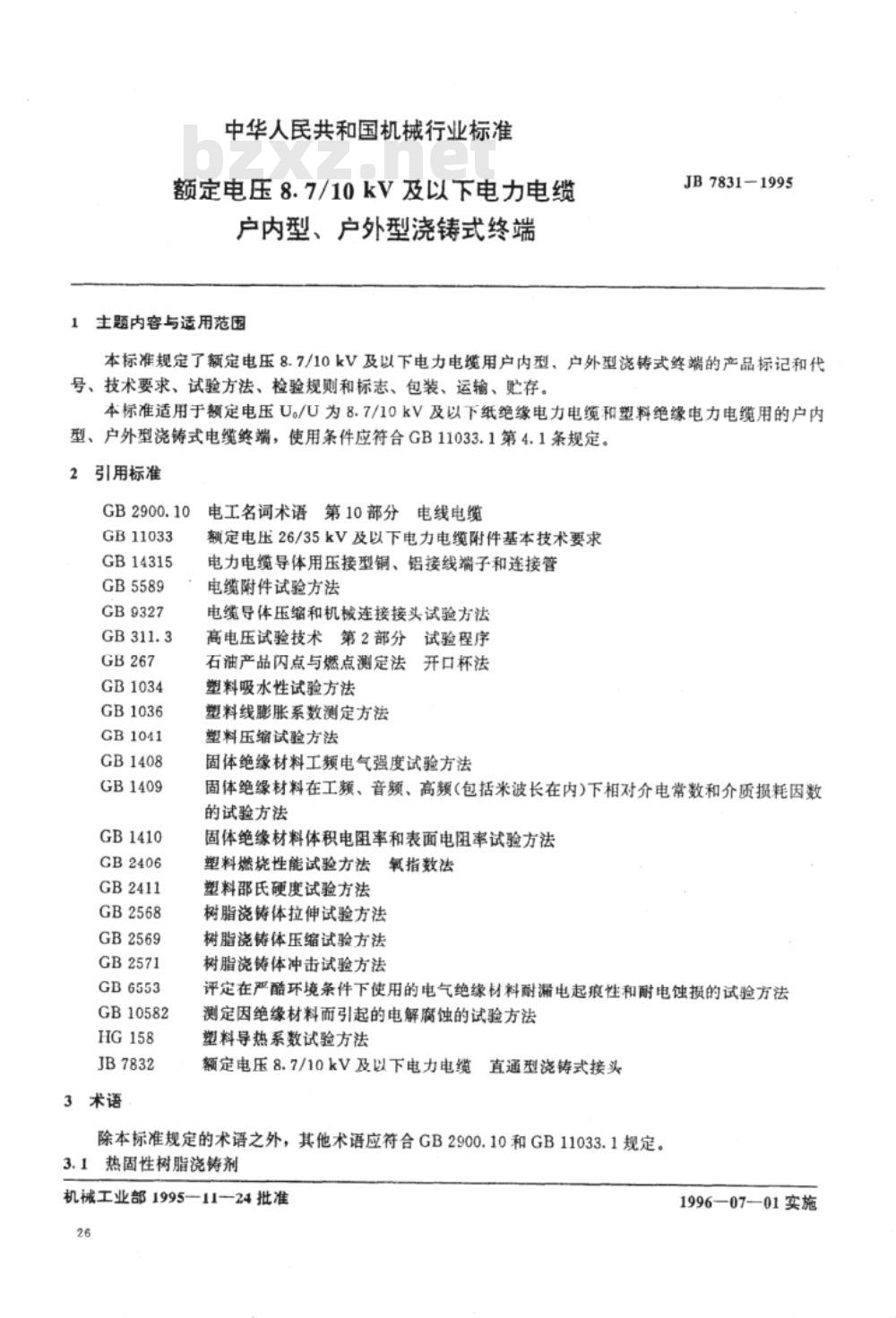

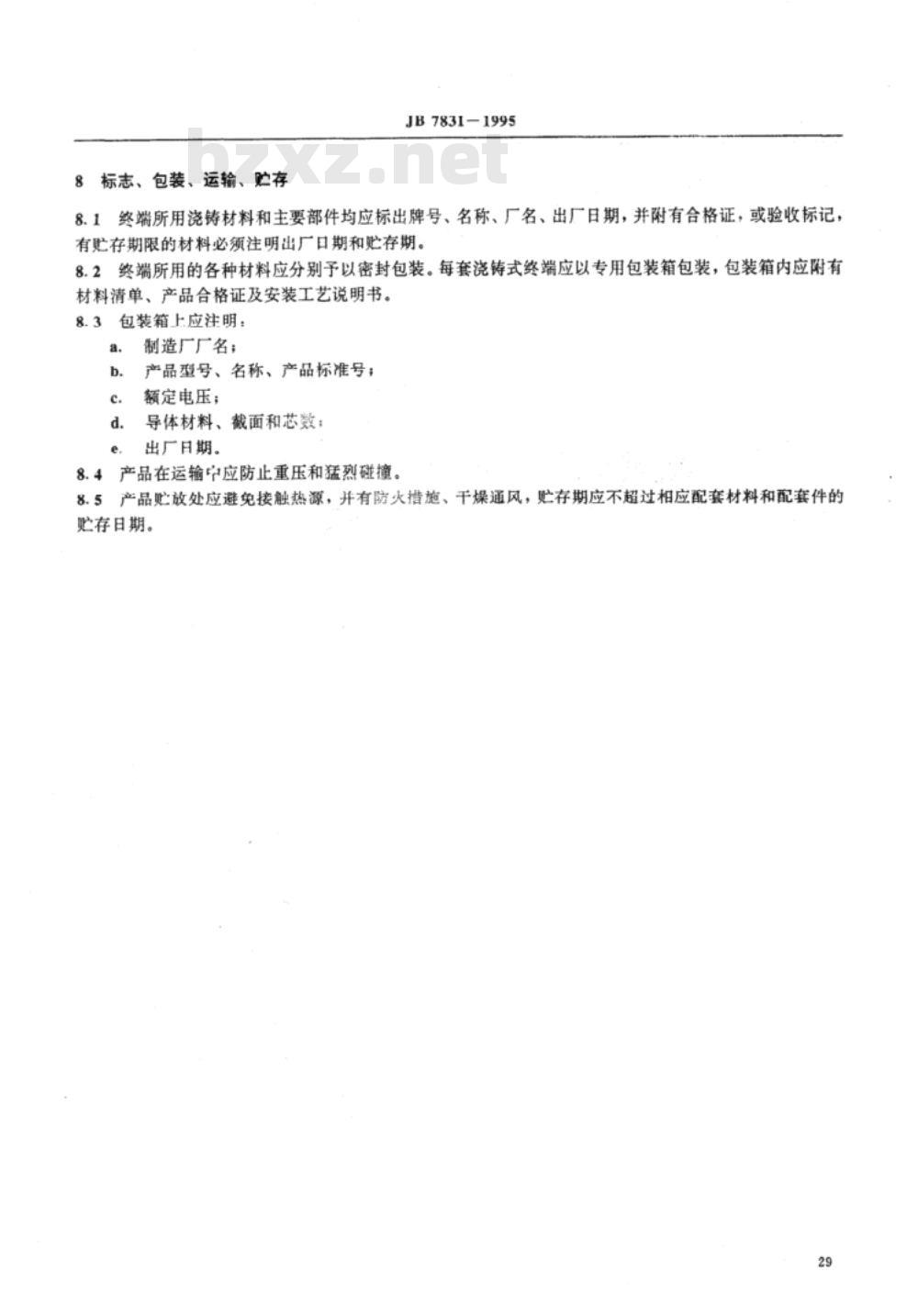

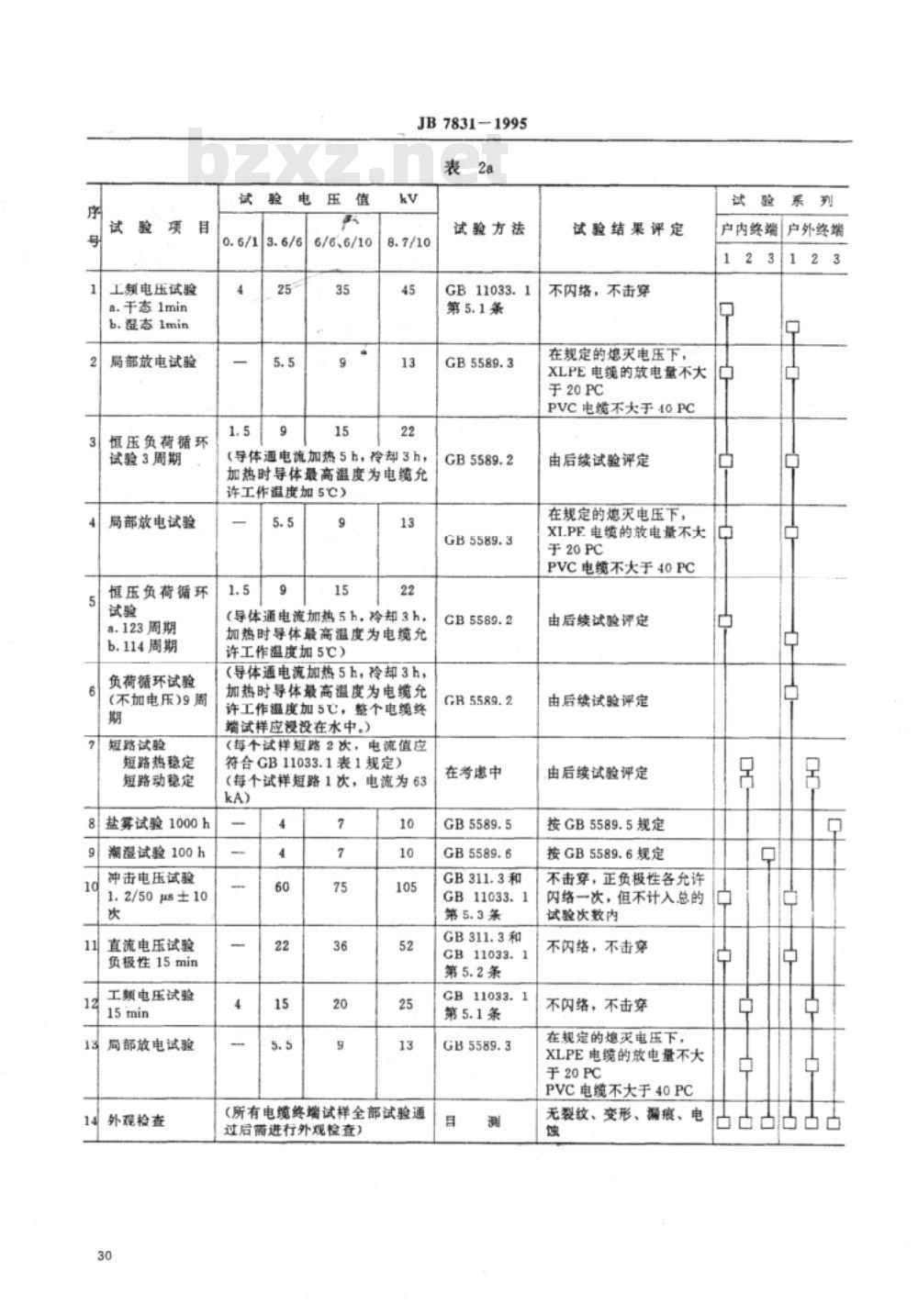

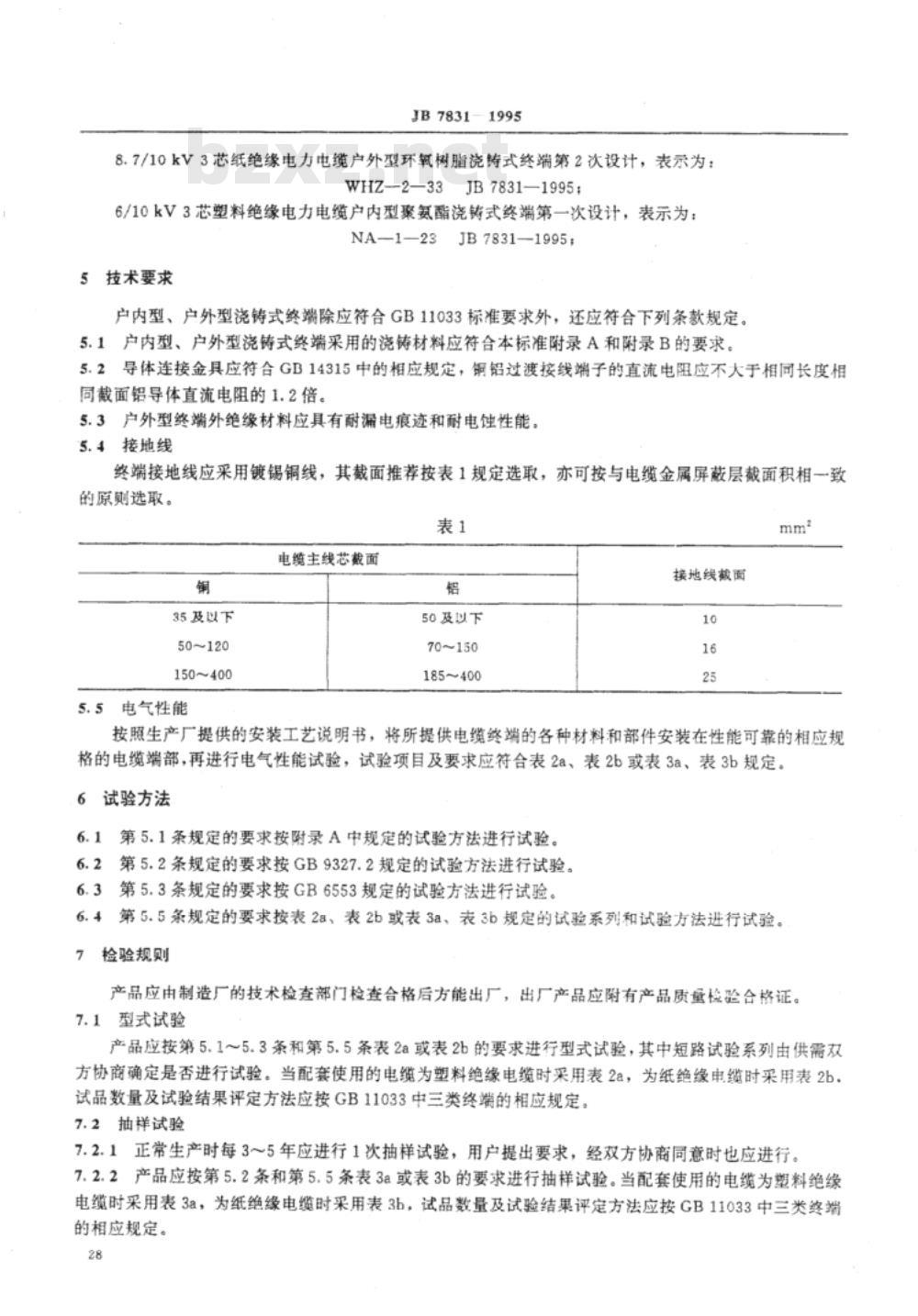

中华人民共和国机械行业标准 额定电压8.7/10kV及以下电力电缆户内型、户外型浇铸式终端 1 主题内容与适用范围 JB7831-1995 本标准规定了额定电压8.7/10kV及以下电力电缆户内型、户外型浇铸式终端的产品标记和代号、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压U./U为8.7/10kV及以下纸绝缘电力电缆和塑料绝缘电力电缆用的户内型、户外型浇铸式电缆终端，使用条件应符合GB11033.1第4.1条规定。 2 引用标准 GB2900.10 电工名词术语 第10部分：电线电缆 GB11033.1 GB14315 GB5589 GB9327 GB311.3 GB267 GB1034 GB1036 GB1041 GB1408 GB1409 GB1410 GB2406 GB2411 GB2568 GB2569 GB2571 GB6553 GB10582 HG158 JB7832 3 术语 除本标准规定的术语之外，其他术语应符合GB2900.10和GB11033.1规定。 3.1 热固性树脂浇铸剂 电缆附件用热固性树脂浇铸剂是由液态热固性树脂与配合剂（固化剂、促进剂等）组成，经加聚作用后固化，但不分解出挥发性成份。 3.2 浇铸式终端 利用热固性树脂浇铸剂现场浇铸在经过处理后的电缆末端部位，作为终端主体绝缘的户内型、户外型终端。 4 产品标记和代号 4.1 代号 4.1.1 按系列分：户内型终端系列、户外型终端系列 4.1.2 按材料及工艺特征分：环氧树脂浇铸式、聚氨酯浇铸式 4.1.3 按配套使用电缆品种分：纸绝缘电力电缆、塑料绝缘电力电缆 4.1.4 按设计的先后顺序分：第1次设计、第2次设计（以下类推） 4.1.5 按电压等级分：1.8/3kV及以下、3.6/6kV、6/6kV、6/10kV、8.7/10kV 4.1.6 按电缆芯数分：单芯、3芯、4芯、5芯 4.2 产品表示方法 4.2.1 产品型号的组成和排列顺序如下： 系列代号 + 材料及工艺特征代号 + 配套使用电缆品种代号 + 设计顺序代号 + 电压等级代号 + 电缆芯数代号 4.2.2 示例： 1. 8.7/10kV 3芯 纸绝缘电力电缆 户外型 环氧树脂 特式终端 第2次设计，表示为：WHZ-2-33； 2. 6/10kV 3芯 塑料绝缘电力电缆 户内型 聚氨酯 浇铸式终端 第一次设计，表示为：NA-1-23。 5 技术要求 户内型、户外型浇铸式终端除应符合GB11033标准要求外，还应符合下列条款规定。 5.1 户内型、户外型浇铸式终端采用的浇铸材料应符合本标准附录A和附录B的要求。 5.2 导体连接金具应符合GB14315中的相应规定，铜铝过渡线端子的直流电阻应不大于相同长度相同截面铝导体直流电阻的1.2倍。 5.3 户外型终端外绝缘材料应具有耐漏电痕迹和耐电蚀性能。 5.4 接地线 终端接地线应采用镀锡铜线，其截面推荐按表1规定选取，亦可按与电缆金属屏蔽层截面积相一致的原则选取。 表1 接地线截面选取表 电缆主线芯截面 | 接地线截面 35及以下 | 10 mm² 50~120 | 16 mm² 150~400 | 25 mm² 5.5 电气性能 按照生产厂提供的安装工艺说明书，将所提供电缆终端的各种材料和部件安装在性能可靠的相应规格的电缆端部，再进行电气性能试验，试验项目及要求应符合表2a、表2b或表3a、表3b规定。 6 试验方法 6.1（内容待续）
