【机械行业标准(JB)】 额定电压 26/35kV及以下电力电缆户内型、户外型热收缩式终端

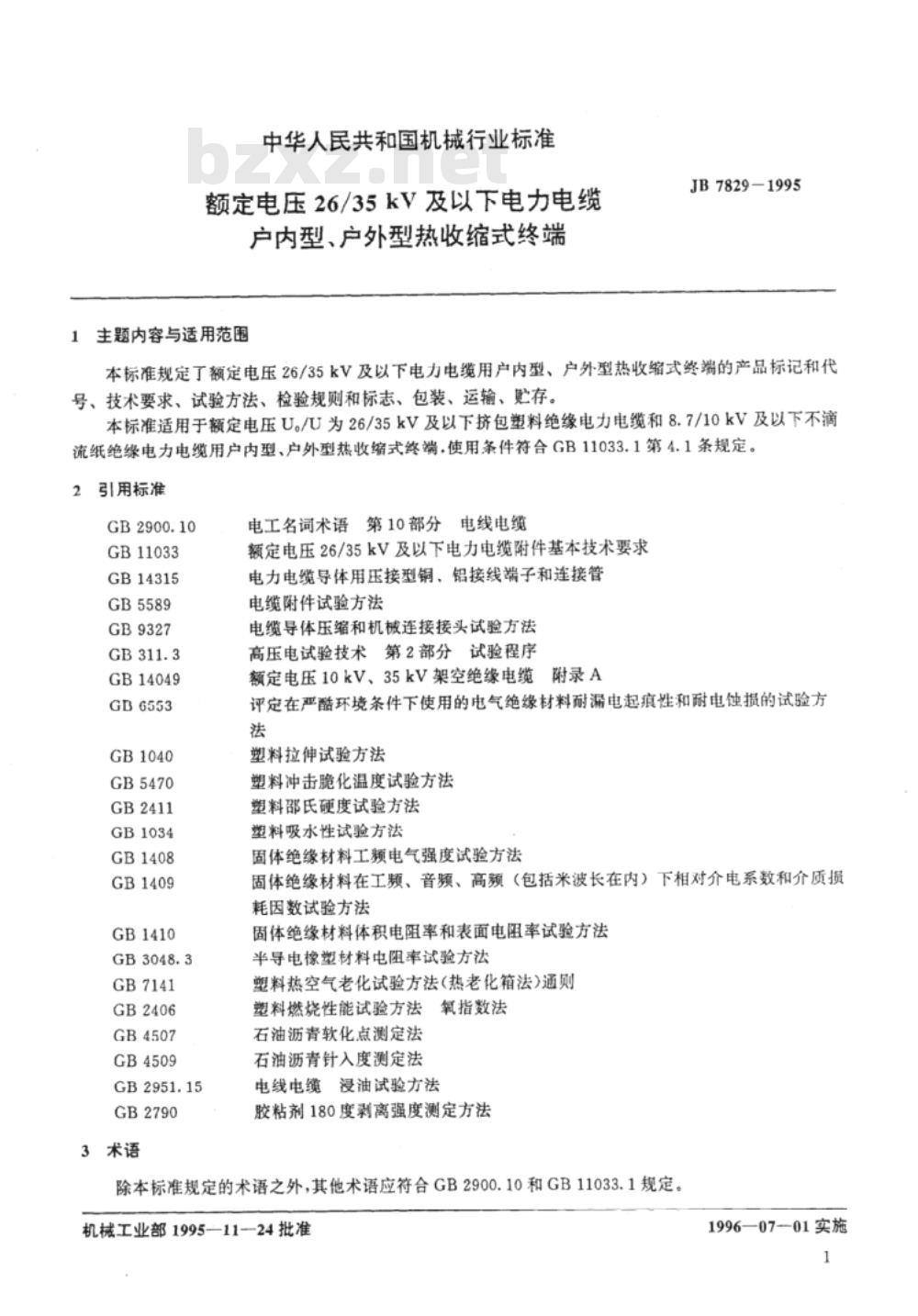

JB7829-1995 额定电压26/35kV、8.7/10kV及以下电力电缆户内型、户外型热收缩式终端 发布日期：1995-11-24 实施日期：1996-07-01 1 主题内容与适用范围 本标准规定了额定电压26/35kV及以下电力电缆户内型、户外型热收缩式终端的产品标记和代号、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压U/U为26/35kV及以下挤包塑料绝缘电力电缆和8.7/10kV及以下不滴流纸绝缘电力电缆户内型、户外型热收缩式终端，使用条件符合GB 11033.1第4.1条规定。 2 引用标准 GB2900.10, GB11033, GB14315, GB5589, GB9327, GB311.3, GB14049, GB6553, GB1040, GB5470, GB2411, GB1034, GB1408, GB1409, GB1410, GB3048.3, GB7141, GB2406, GB4507, GB4509, GB2951.15, GB2790 3 术语 以下为相关标准及技术规范参考： - 电工名词术语第10部分：电线电缆 - 额定电压26/35kV及以下电力电缆附件基本技术要求 - 电力电缆导体用压接型铜、铝接线端子和连接管电缆附件试验方法 - 电缆导体压缩和机械连接接头试验方法 - 高压电试验技术第2部分：试验程序 - 额定电压10kV、35kV架空绝缘电缆 - 评定在严酷环境条件下使用的电气绝缘材料耐漏电性和耐电蚀损的试验方法 - 塑料拉伸试验方法、塑料冲击脆化温度试验方法、塑料邵氏硬度试验方法、塑料吸水性试验方法 - 固体绝缘材料工频电气强度试验方法 - 固体绝缘材料在工频、音、高频（包括微波波长在内）下相对介电系数和介质损耗因数试验方法 - 固体绝缘材料体积电阻率和表面电阻率试验方法 - 半导电橡塑材料电阻率试验方法 - 塑料热空气老化试验方法（热老化箱法） - 塑料燃烧性能试验方法（氧指数法） - 石油沥青软化点测定法、石油沥青针入度测定法 - 电线电缆浸油试验方法 - 胶粘剂180度剥离强度测定方法 术语定义： 3.1 热收缩部件：热收缩部件是以聚合物为基本材料而制成所需要的型材，经过交联工艺，使聚合物的线性分子变成网状结构的体型分子，经加热扩张至规定尺寸，再加热能自行收缩到预定尺寸的部件。 3.2 热收缩绝缘管（本标准中简称绝缘管）：作为电气绝缘用的管形热收缩部件。 3.3 热收缩半导电管（本标准中简称半导电管）：体积电阻系数小于10^6 Ω·cm的管形热收缩部件。 3.4 热收缩应力控制管（本标准中简称应力管）：具有相应要求的介电系数和体积电阻系数、能缓和电缆端部和接头处电场集中的管形热收缩部件。 3.5 热收缩耐油管（本标准中简称耐油管）：对使用中长期接触的油类具有良好耐受能力的管形热收缩部件。 3.6 热收缩护套管（本标准中简称护套管）：作为密封，并具有一定的机械保护作用的管形热收缩部件。 3.7 热收缩相色管（本标准中简称相色管）：作为电缆线芯相位标志的管形热收缩部件。 3.8 热收缩分支套（本标准中简称分支套）：作为多芯电缆线芯分开处密封保护用的分支形热收缩部件，其中以半导电材料制作的称为热收缩半导电分支套（本标准中简称半导电分支套）。 3.9 热收缩雨罩（本标准中简称雨罩）：用于电缆终端头，增加泄漏距离和湿闪络距离的伞形热收缩部件。 3.10 热熔胶：为加热熔化粘合的胶粘材料，与热收缩部件配用，以保证加热收缩后界面紧密粘合，起到密封、防漏和防潮作用的胶状物。 3.11 填充胶：与热收缩部件配用，填充收缩后界面结合处空隙部的胶状物。 除本标准规定的术语之外，其他术语应符合GB2900.10和GB11033.1规定。 4 产品标记和代号 4.1 代号 4.1.1 按系列分：户内型终端系列、户外型终端系列。 4.1.2 按工艺特征分：热收缩式。 4.1.3 按配套使用电缆品种分：塑料绝缘电力电缆、纸绝缘电力电缆。 4.1.4 按设计的先后顺序分：第1次设计、第2次设计（以下类推）。 4.1.5 按电压等级分：8.7/3kV及以下。
