【机械行业标准(JB)】 额定电压8.7/10kV及以下电力电缆直通型浇铸式接头

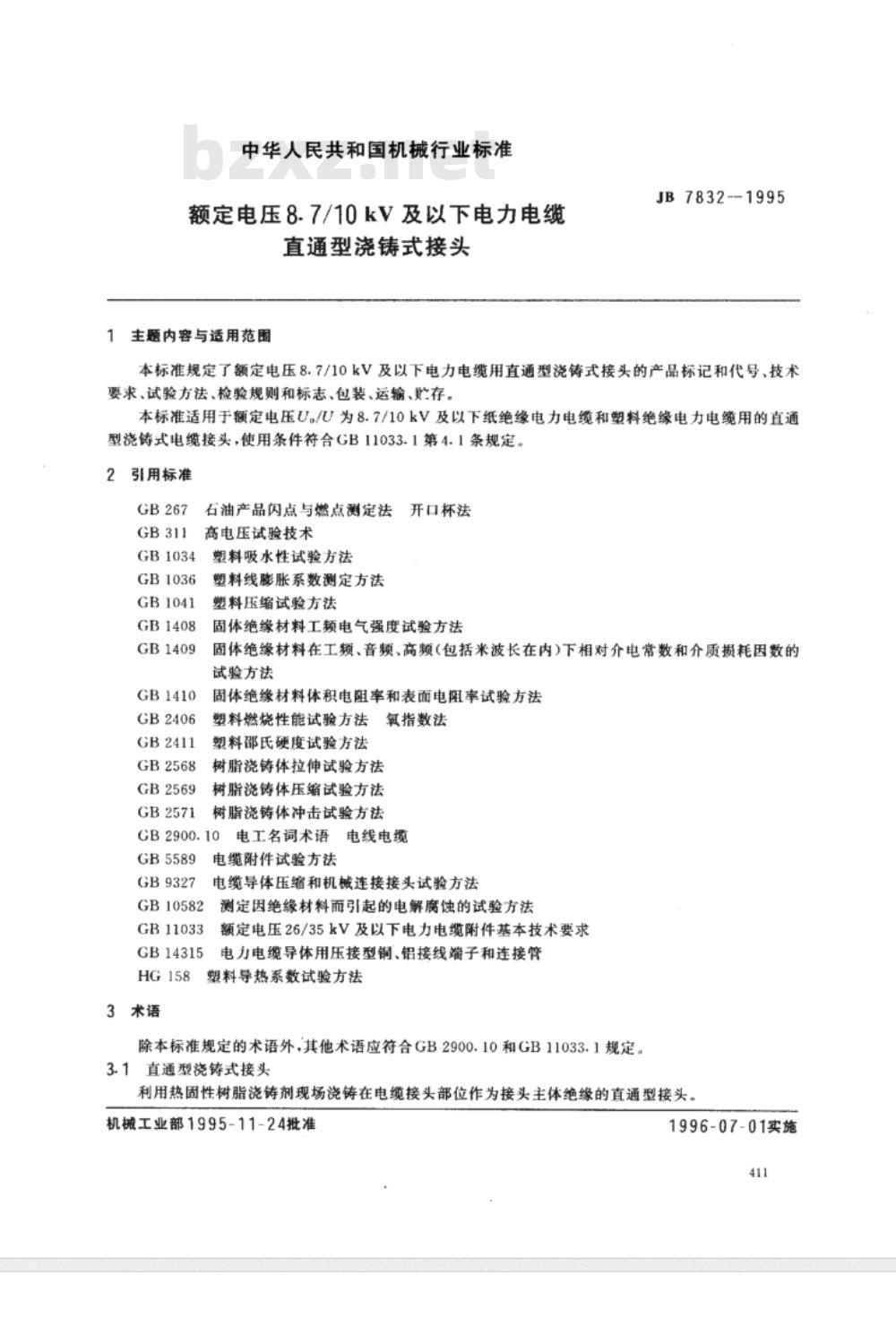

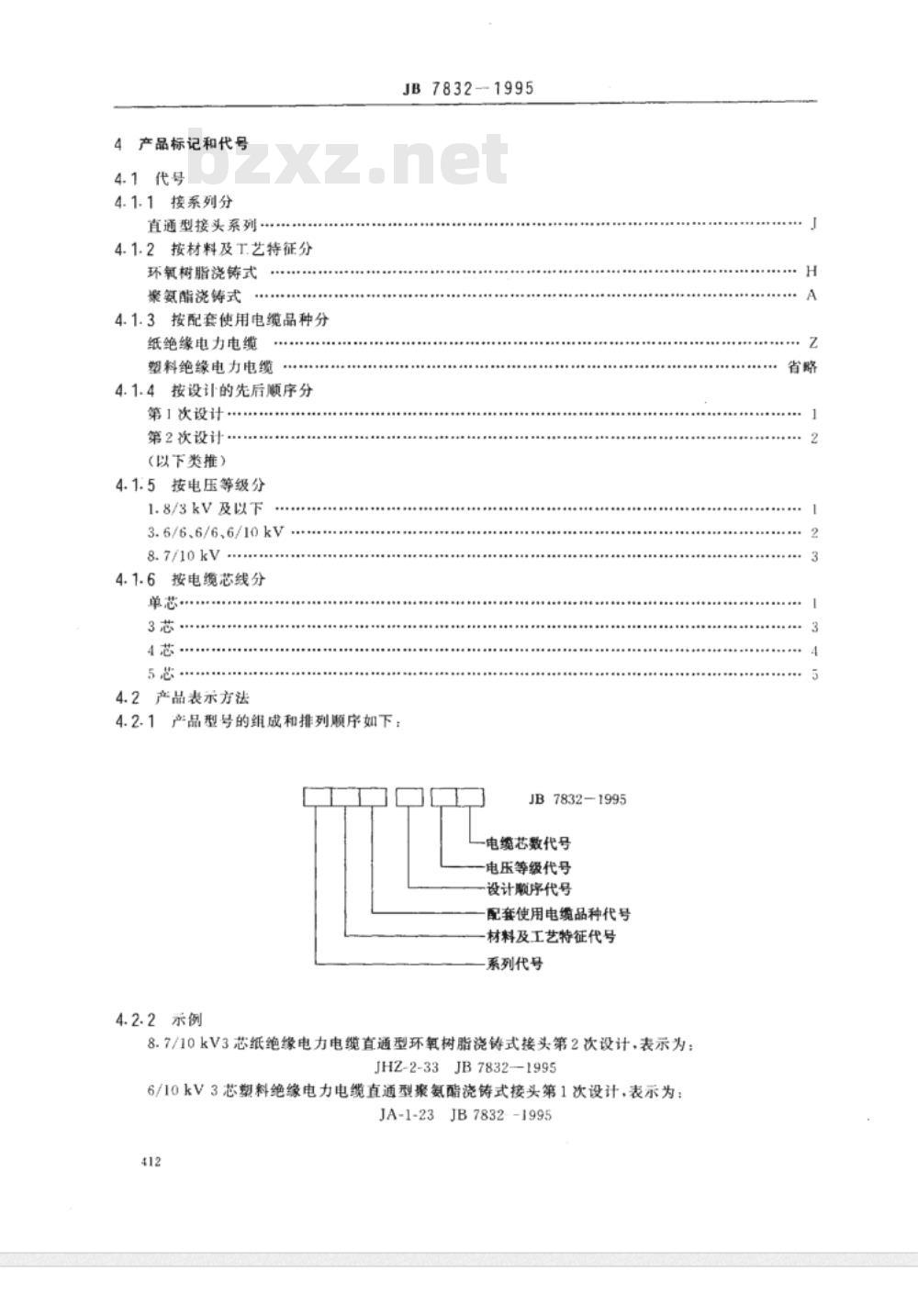

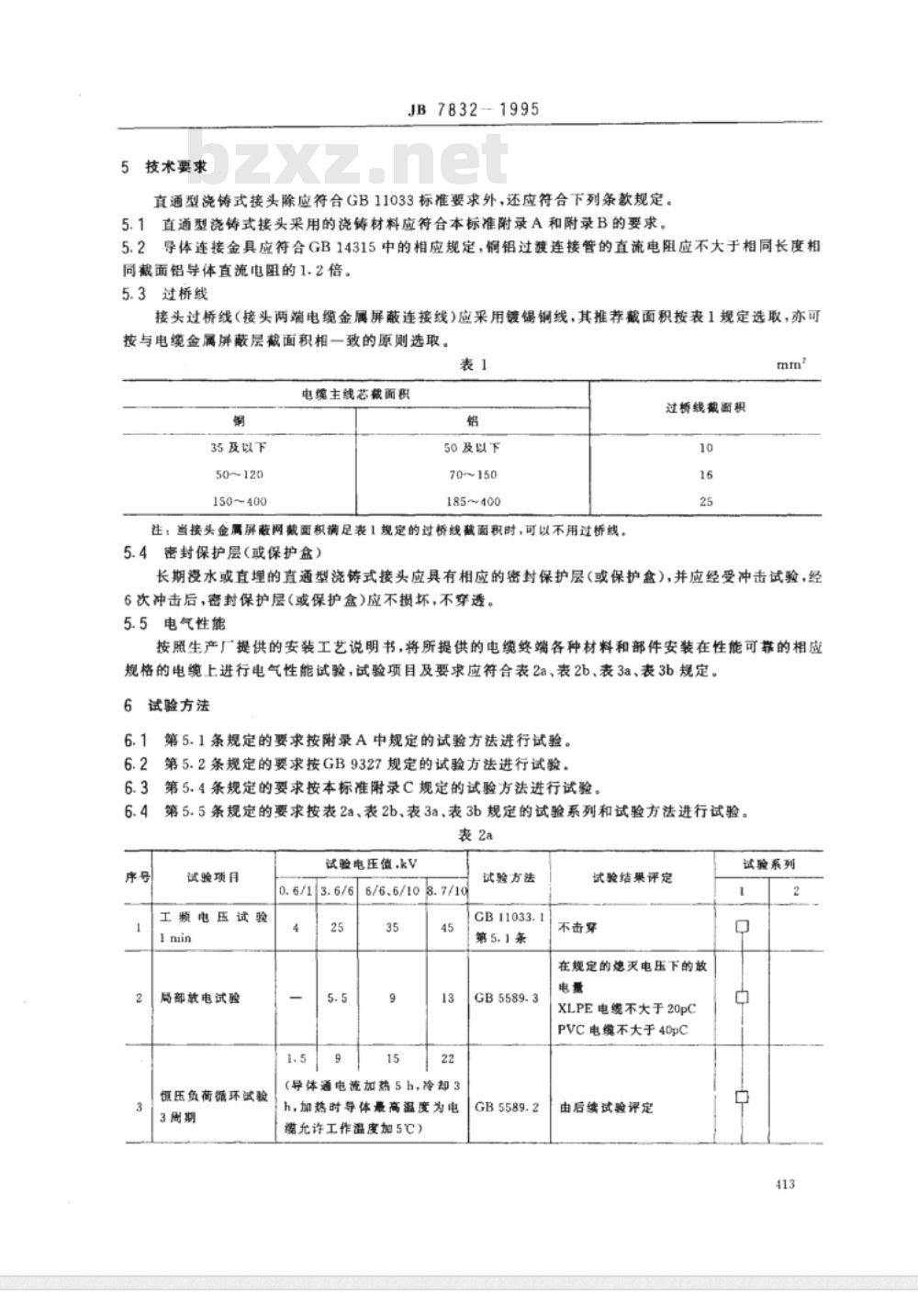

中华人民共和国机械行业标准 额定电压8.7/10kV及以下电力电缆直通型浇铸式接头 1 范围 本标准规定了额定电压8.7/10kV及以下电力电缆用直通型浇铸式接头的产品标记和代号、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压U./U为8.7/10kV及以下纸绝缘电力电缆和塑料绝缘电力电缆用的直通型浇铸式电缆接头，使用条件符合GB11033.1第4.1条规定。 2 引用标准 GB267 石油产品闪点与燃点测定法开口杯法 GB311 高电压试验技术 GB1034 塑料吸水性试验方法 GB1036 塑料线膨胀系数测定方法 GB1041 塑料压缩试验方法 GB1408 固体绝缘材料工频电气强度试验方法 GB1409 固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的试验方法 GB1410 固体绝缘材料体积电阻率和表面电阻率试验方法 GB2406 塑料燃烧性能试验方法 GB2411 氧指数法 GB2568 塑料邵氏硬度试验方法 GB2569 树脂浇铸体拉伸试验方法 GB2571 树脂浇铸体压缩试验方法 GB2900.10 电工名词术语 GB5589 树脂浇铸体冲击试验方法 GB9327 电缆导体压缩和机械连接接头试验方法 GB10582 测定因绝缘材料而引起的电解腐蚀的试验方法 GB11033 额定电压26/35kV及以下电力电缆附件基本技术要求 GB14315 电力电缆导体用压接型铜、铝接线端子和连接管 HG158 塑料导热系数试验方法 3 术语 除本标准规定的术语外，其他术语应符合GB2900.10和GB11033.1规定。 3.1 直通型浇铸式接头 利用热固性树脂浇铸剂现场浇铸在电缆接头部位作为接头主体绝缘的直通型接头。 机械工业部1995-11-24批准 1996-07-01实施 4 产品标记和代号 4.1 代号 4.1.1 按系列分：直通型接头系列 4.1.2 按材料及工艺特征分：环氧树脂浇铸式、聚氨酯浇铸式 4.1.3 按配套使用电缆品种分：纸绝缘电力电缆、塑料绝缘电力电缆 4.1.4 按设计的先后顺序分：第1次设计、第2次设计（以下类推） 4.1.5 按电压等级分：1.8/3kV及以下、3.6/6.6/6.6/10kV、8.7/10kV 4.1.6 按电缆芯线分：单芯、3芯、4芯、5芯 4.2 产品表示方法 4.2.1 产品型号的组成和排列顺序如下：系列代号、材料及工艺特征代号、配套使用电缆品种代号、设计顺序代号、电压等级代号、电缆芯数代号。 4.2.2 示例： 8.7/10kV 3芯 纸绝缘电力电缆 直通型 环氧树脂浇铸式 接头 第2次设计，表示为：JHZ-2-3... 6/10kV 3芯 塑料绝缘电力电缆 直通型 聚氨酯浇铸式 接头 第1次设计，表示为：JA-1-2... 5 技术要求 直通型浇铸式接头除应符合GB11033标准要求外，还应符合下列条款规定。 5.1 直通型浇铸式接头采用的浇铸材料应符合本标准附录A和附录B的要求。 5.2 导体连接金具应符合GB14315中的相应规定，铜铝过渡连接管的直流电阻应不大于相同长度相同截面积铝导体的直流电阻的1.2倍。 5.3 过桥线 接头过桥线（接头两端电缆金属屏蔽连接线）应采用镀锡铜线，其推荐截面积按表1规定选取，亦可按与电缆金属屏蔽层截面积相一致的原则选取。 表1 过桥线推荐截面积 电缆主线芯截面积 | 过桥线截面积 (mm²) 钢芯： 35及以下 | 10 50~120 | 16 150~400 | 25 铝芯： 50及以下 | 10 70~150 | 16 185~400 | 25 注：当接头金属屏蔽网截面积满足表1规定的过桥线截面积时，可以不用过桥线。 5.4 密封保护层（或保护盒） 长期浸水或直埋的直型浇铸式接头应具有相应的密封保护层（或保护盒），并应经受冲击试验，经6次冲击后，密封保护层（或保护盒）应不损坏、不穿透。 5.5 电气性能 按照生产厂提供的安装工艺说明书，将所提供的电缆终端各种材料和部件安装在性能可靠的相应规格的电缆上进行电气性能试验，试验项目及要求应符合表2a、表2b、表3a、表3b规定。 6 试验方法 6.1 第5.1条规定的要求按附录A中规定的试验方法进行试验。 6.2 第5.2条规定的要求按GB9327规定的试验方法进行试验。 6.3 第5.4条规定的要求按本标准附录C规定的试验方法进行试验。
