【机械行业标准(JB)】 YZRW系列起重及冶金用涡流制动绕线转子三相异步电动机 技术条件

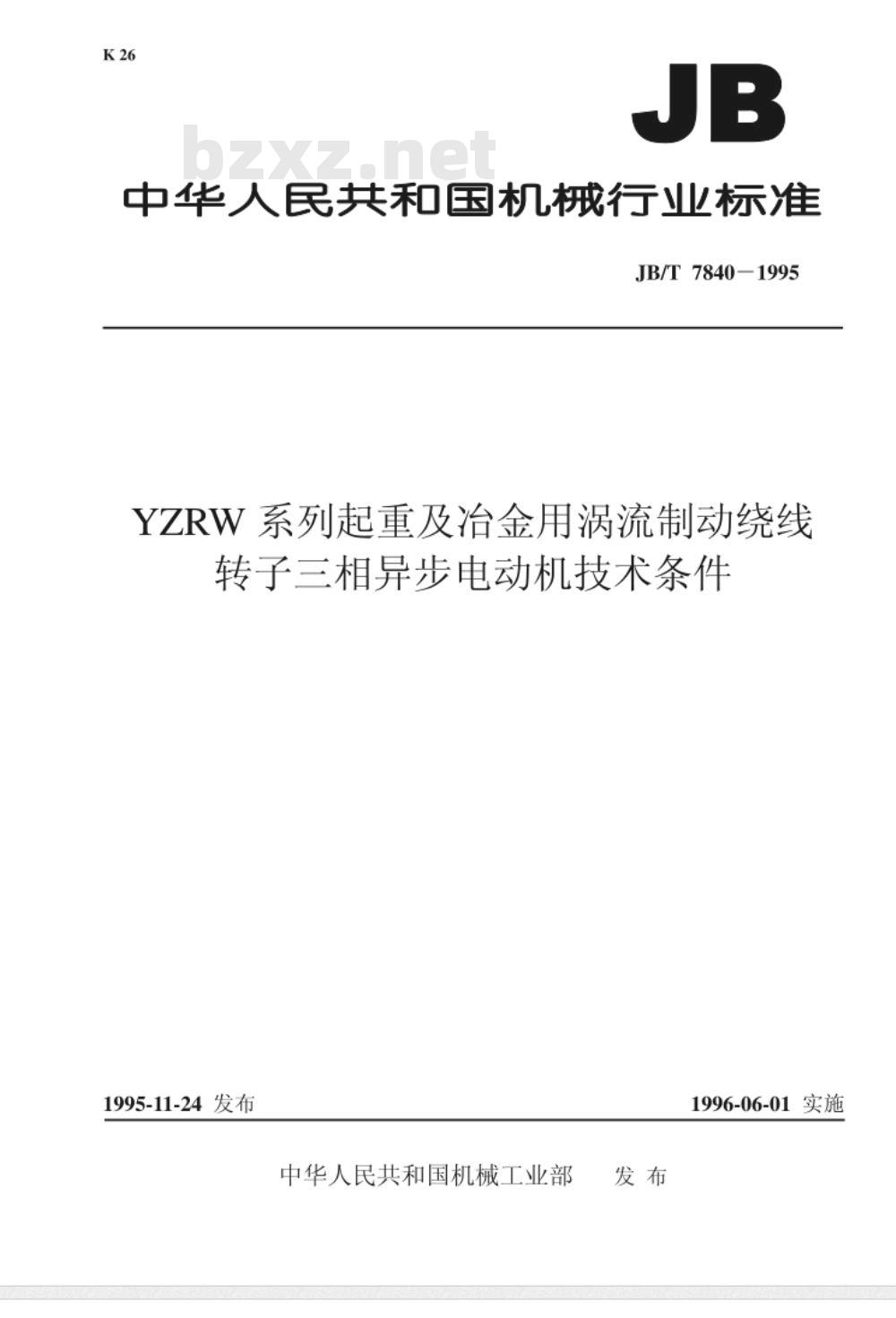

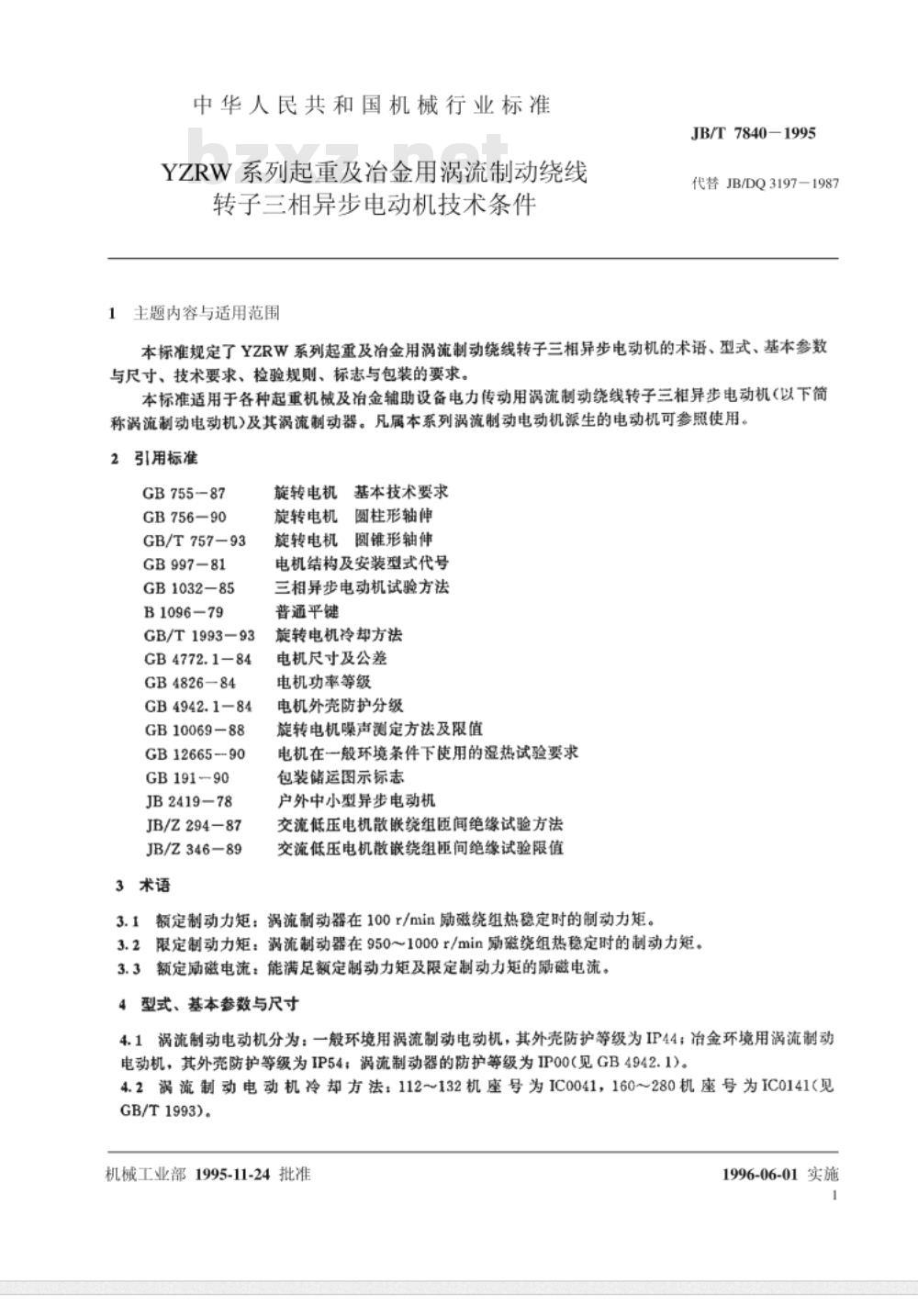

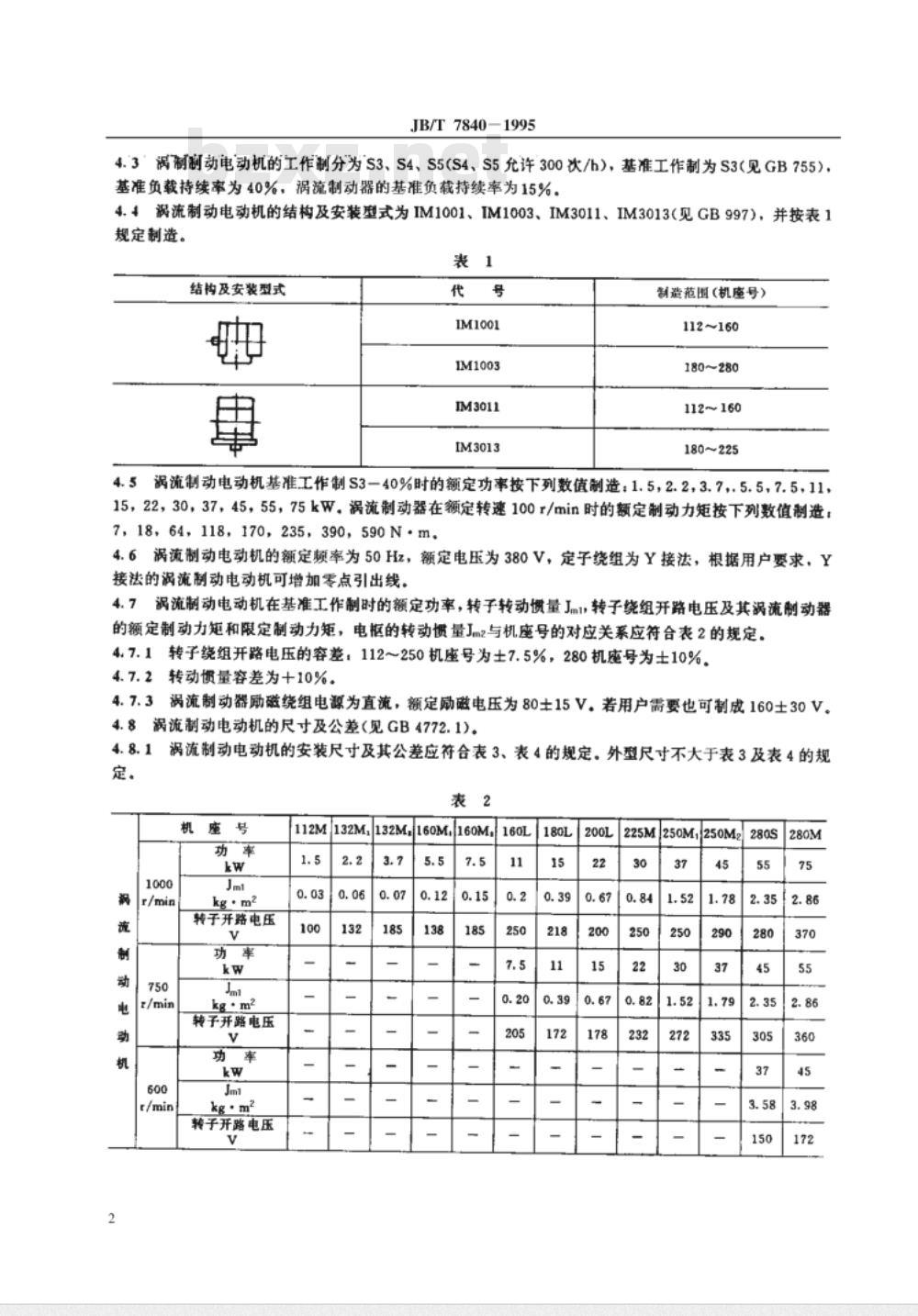

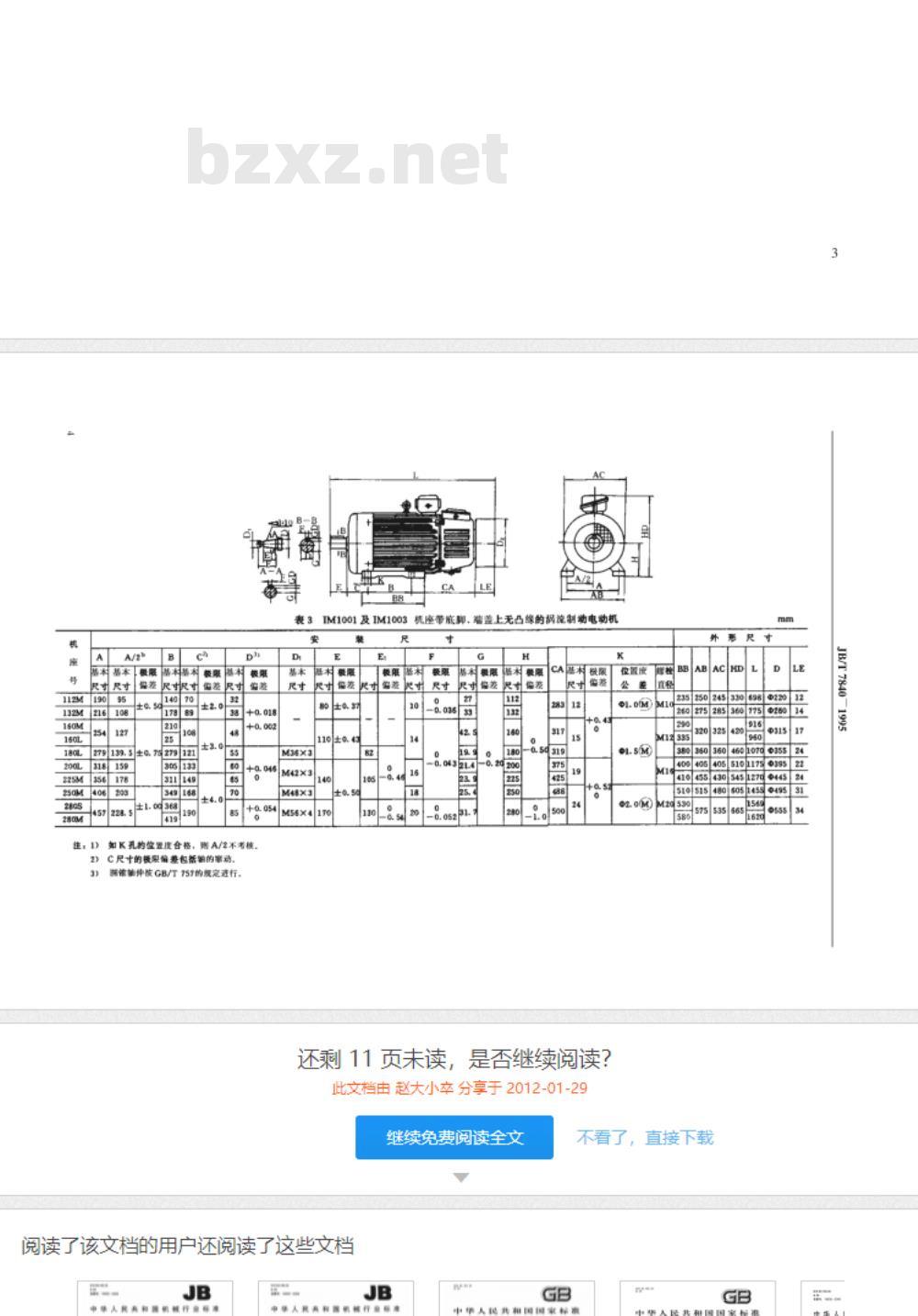

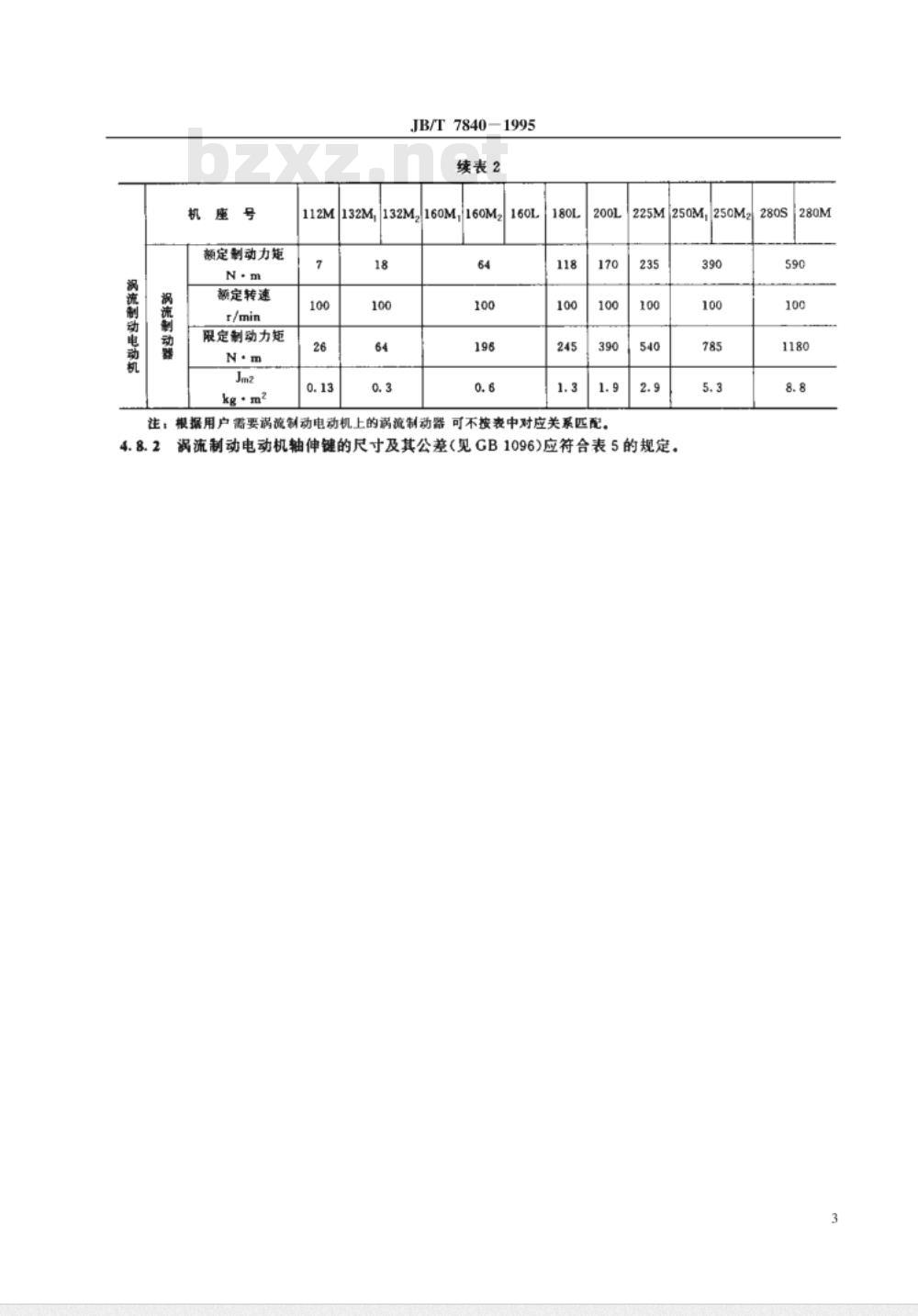

中华人民共和国机械行业标准 JB/T 7840-1995 YZRW系列起重及冶金用涡流制动绕线转子三相异步电动机技术条件 发布日期：1995-11-24 实施日期：1996-06-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 本标准代替 JB/DQ 3197-1987。 本标准规定了 YZRW 系列起重及冶金用涡流制动绕线转子三相异步电动机的术语、型式、基本参数与尺寸、技术要求、检验规则、标志与包装的要求。本标准适用于各种起重机械及冶金辅助设备电力传动用涡流制动绕线转子三相异步电动机（以下简称涡流制动电动机）及其涡流制动器。凡属本系列涡流制动电动机派生的电动机可参照使用。 2 引用标准 GB 755 GB 756—90 GB/T 7579 GB 997—81 GB 1032—85 GB 1096—79 GB/T 1993—93 GB 4772.1—84 GB 4826—84 GB 4942.1—84 GB 10069—88 GB 12665—90 GB 191—90 JB 2419 JB/Z 294—87 JB/Z 346—89 3 术语 旋转电机基本技术要求：旋转电机、圆柱形轴伸、旋转电机圆锥形轴伸、电机结构及安装型式代号、三相异步电动机试验方法、普通平键、旋转电机冷却方法、电机尺寸及公差、电机功率等级、电机外壳防护分级、旋转电机噪声测定方法及限值、电机在一般环境条件下使用的湿热试验要求、包装储运图示标志、户外中小型异步电动机、交流低压电机散嵌绕组间绝缘试验方法、交流低压电机散嵌绕组间绝缘试验限值。 3.1 额定制动力矩：涡流制动器在 100r/min 励磁绕组热稳定时的制动力矩。 3.2 限定制动力矩：涡流制动器在 950~1000r/min 励磁绕组热稳定时的制动力矩。 3.3 额定励磁电流：能满足额定制动力矩及限定制动力矩的励磁电流。 4 型式、基本参数与尺寸 4.1 涡流制动电动机分为：一般环境用涡流制动电动机，其外壳防护等级为 IP44；冶金环境用涡流制动电动机，其外壳防护等级为 IP54；涡流制动器的防护等级为 IP00（见 GB 4942.1）。 4.2 涡流制动电动机冷却方法：112~132 机座号为 IC0041，160~280 机座号为 IC0141（见 GB/T 1993）。 4.3 涡流制动电动机的工作制分为 S3、S4、S5（S4、S5 允许 300 次/h），基准工作制为 S3（见 GB 755），基准负载持续率为 40%，涡流制动器的基准负载持续率为 15%。 4.4 涡流制动电动机的结构及安装型式为 IM1001、IM1003、IM3011、IM3013（见 GB 997），并按表 1 规定制造。 表 1 结构及安装型式对照表： - IM1001、IM1003：制造范围（机座号）为 112~160 及 180~280。 - IM3011、IM3013：制造范围（机座号）为 112~160 及 180~225。 4.5 涡流制动电动机基准工作制 S3-40% 时的额定功率按下列数值制造：1.5, 2.2, 3.75, 5.5, 7.5, 11, 15, 22, 30, 37, 45, 55, 75 kW。涡流制动器在额定转速 100r/min 时的额定制动力矩按下列数值制造：7, 18, 64, 118, 170, 235, 390, 590 N·m。 4.6 涡流制动电动机的额定频率为 50Hz，额定电压为 380V，定子绕组为 Y 接法，根据用户要求，Y 接法的涡流制动电动机可增加零点引出线。 4.7 涡流制动电动机在基准工作制时的额定功率、转子转动惯量 Jm1、转子绕组开路电压及其涡流制动器的额定制动力矩和限定制动力矩、电枢的转动惯量 Jm2 与机座号的对应关系应符合表 2 的规定。转子绕组开路电压的容差：112~250 机座号为 ±7.5%，280 机座号为 ±10%。 4.7.2 转动惯量容差为 ±10%。 4.7.3 涡流制动器励磁绕组电源为直流，额定励磁电压为 80±15V。若用户需要也可制成 160±30V。 4.8 涡流制动电动机的尺寸及公差（见 GB 4772.1）。 4.8.1 涡流制动电动机的安装尺寸及其公差应符合表 3、表 4 的规定。外型尺寸不大于表 3 及表 4 的规定。 表 2 对应关系表（部分表头信息）： 包含机座号、功率 (kW)、1000 r/min 时的功率与转子开路电压 (V)、750 r/min 时的功率与转子开路电压 (V)、600 r/min 时的功率与转子开路电压 (V) 以及转子转动惯量 Jm1 (kg·m2)。
