【机械行业标准(JB)】直柄吊钩螺母定位板

本网站发布时间： 1995-06-16 15:00:00

JB/T7687.4-1995
现行

基本信息

标准号：
JB/T 7687.4-1995
标准名称：
直柄吊钩螺母定位板
标准类别：
机械行业标准(JB)
英文名称：
Straight shank hook nut positioning plate
标准状态：
现行
发布日期：
1995-06-16
实施日期：
1996-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
48.72 KB

标准分类号

中标分类号：
机械>>通用机械与设备>>J80起重机械

关联标准

采标情况：
DIN 15414-1983 EQV

出版信息

页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
北京起重运输机械研究所
发布部门：
北京起重运输机械研究所

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了吊钩螺母定位板的结构、尺寸、技术要求和检验规则等。本标准适用于吊钩装置中的防止螺母转动的吊钩螺母定位板。 JB/T 7687.4-1995 直柄吊钩螺母定位板 JB/T7687.4-1995

标准内容

部分标准内容：

中华人民共和国机械行业标准
直柄吊钩螺母定位板
主题内容与适用范围
JB/T 7687. 4-.www.bzxz.net
本标准规定了吊钩螺母定位板的结构、尺寸、技术要求和检验规则等。本标准适用于吊钩装置中的防止螺母转动的吊钩螺母定位板（以下简称定位板）。注：本标准应与G1310051.5和JB/T7687.3配套使用。2引用标准
GB700碳素结构钢
GB10051.5起重吊钩直柄单钩
GB/T13384
机电产品包装通用技术条件
JB/T7687.3
直柄吊钩螺母

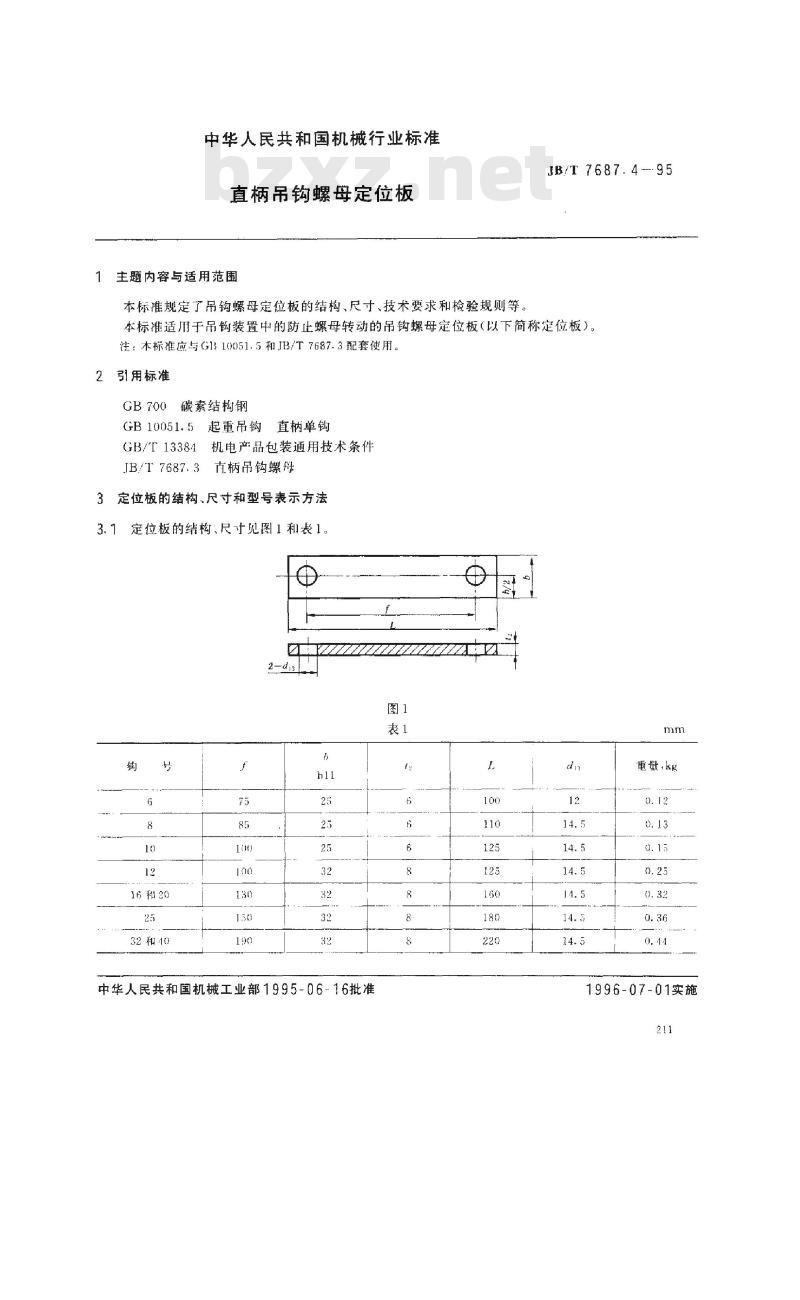

3定位板的结构、尺寸和型号表示方法3.1定位板的结构、尺寸见图1和表1。Z44:2
2—d3
16和20
32和10
中华人民共和国机械工业部1995-06-16批准6
1996-07-01实施
63,80和100
125.160和200
3.2型号表示方法
一定位板宽6
定位板中孔距子
3.3标记示例
JB/T7687.4—95

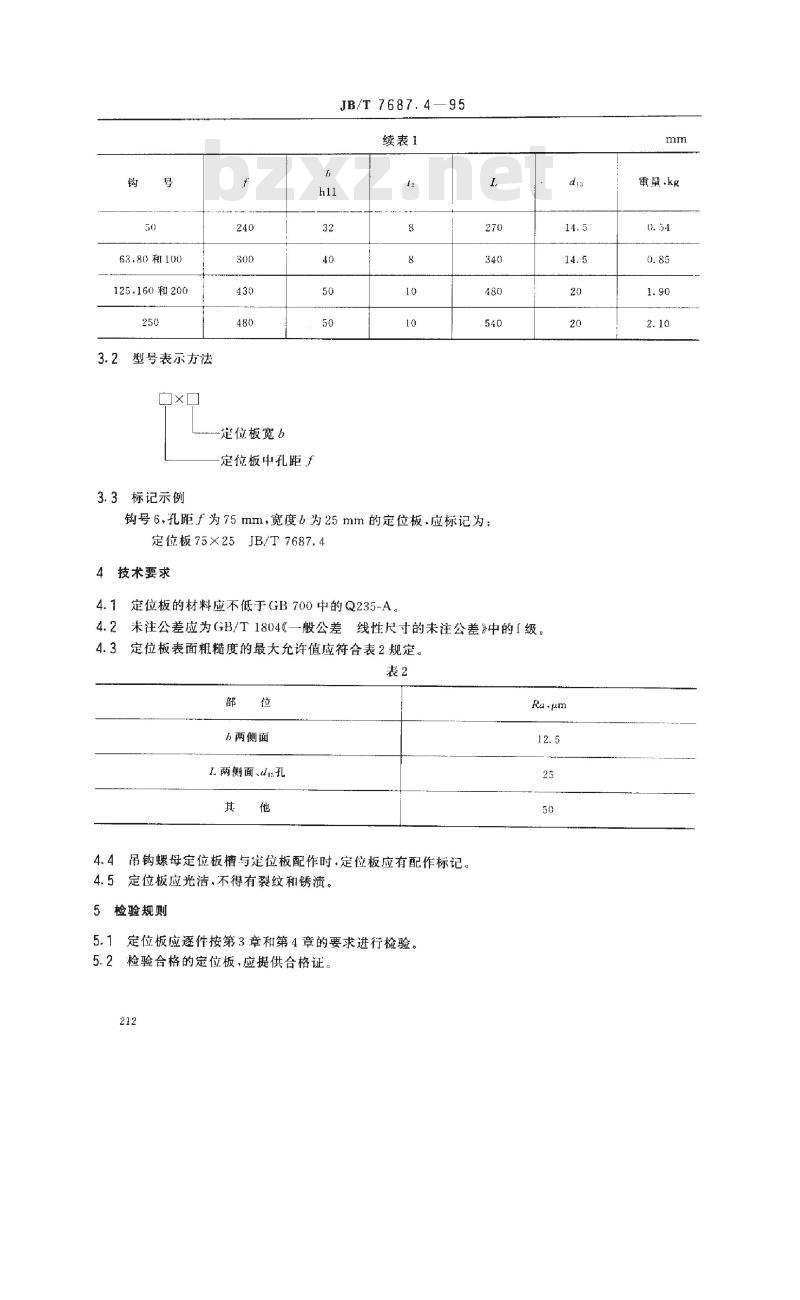

续表1
钩号6，孔距厂为75mm，宽度为25mm的定位板，应标记为：定位板75×25JB/T7687.4
4技术要求
4.1定位板的材料应不低于GB700中的Q235-A，4.2未注公差应为GB/T1804《一般公差线性尺寸的未注公差》中的「级。4.3定位板表面粗糙度的最大允许值应符合表2规定。表2
力两侧面
L两面孔
4吊钩螺母定位板槽与定位板配作时，定位板应有配作标记。4.4
定位板应光洁，不得有裂纹和锈渍。4.5
5检验规则
5.1定位板应逐件按第3章和第4章的要求进行检验。5.2检验合格的定位板，应提供合格证，212
标志、包装
JB/T7687.4—95

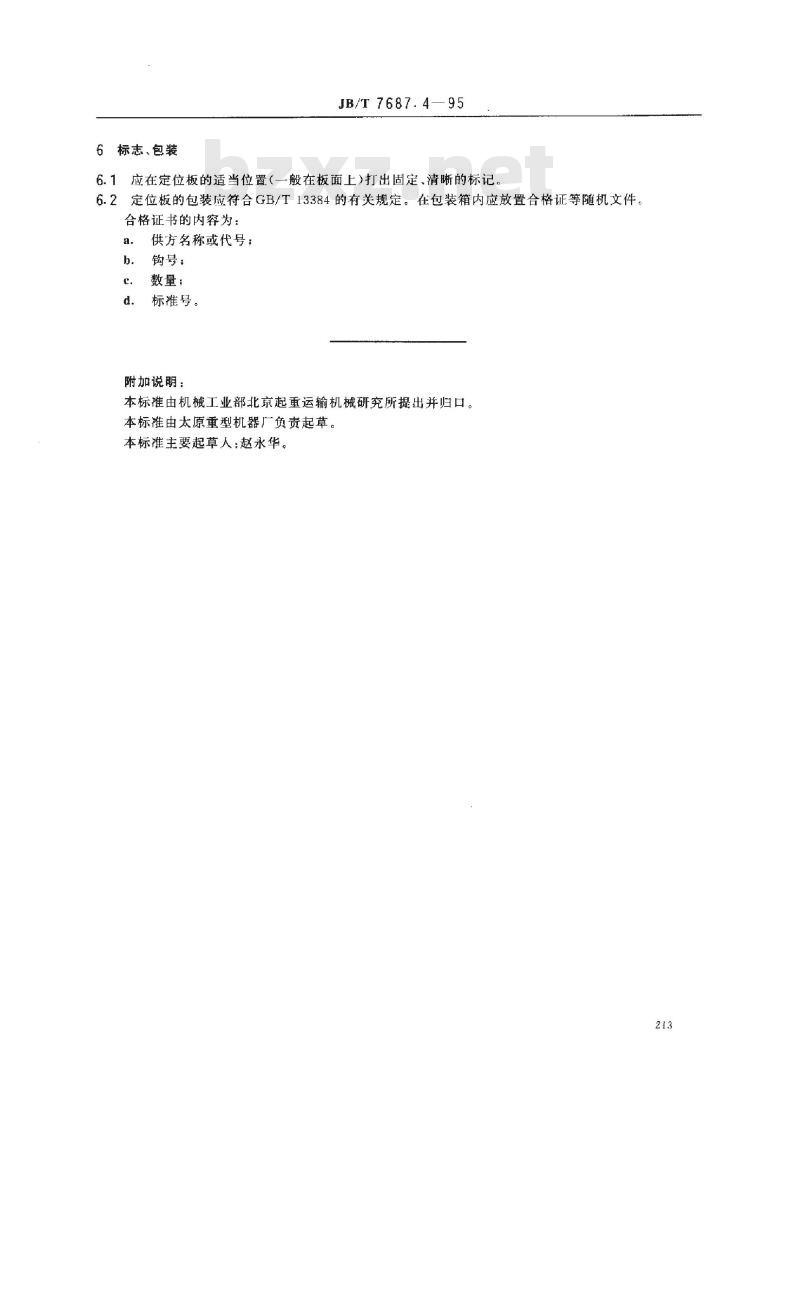

应在定位板的适当位置（一般在板面上打出固定、清晰的标记。6.1
6.2定位板的包装应符合GB/T13384的有关规定。在包装箱内应放置合格证等随机文件。合格证书的内容为：
供方名称或代号；
钩号：
数量；
标准号。
附加说明：
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器广负责起草。本标雄主要起草人：赵永华。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
