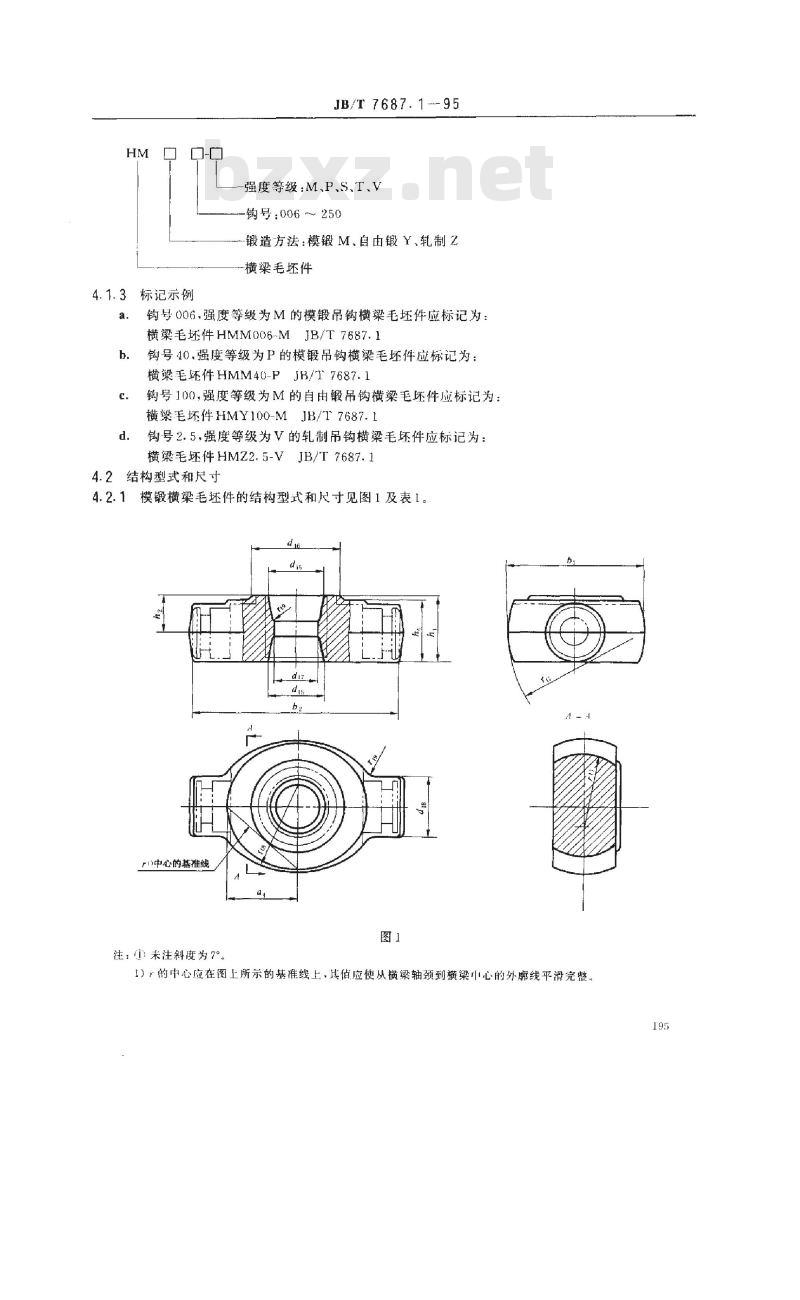

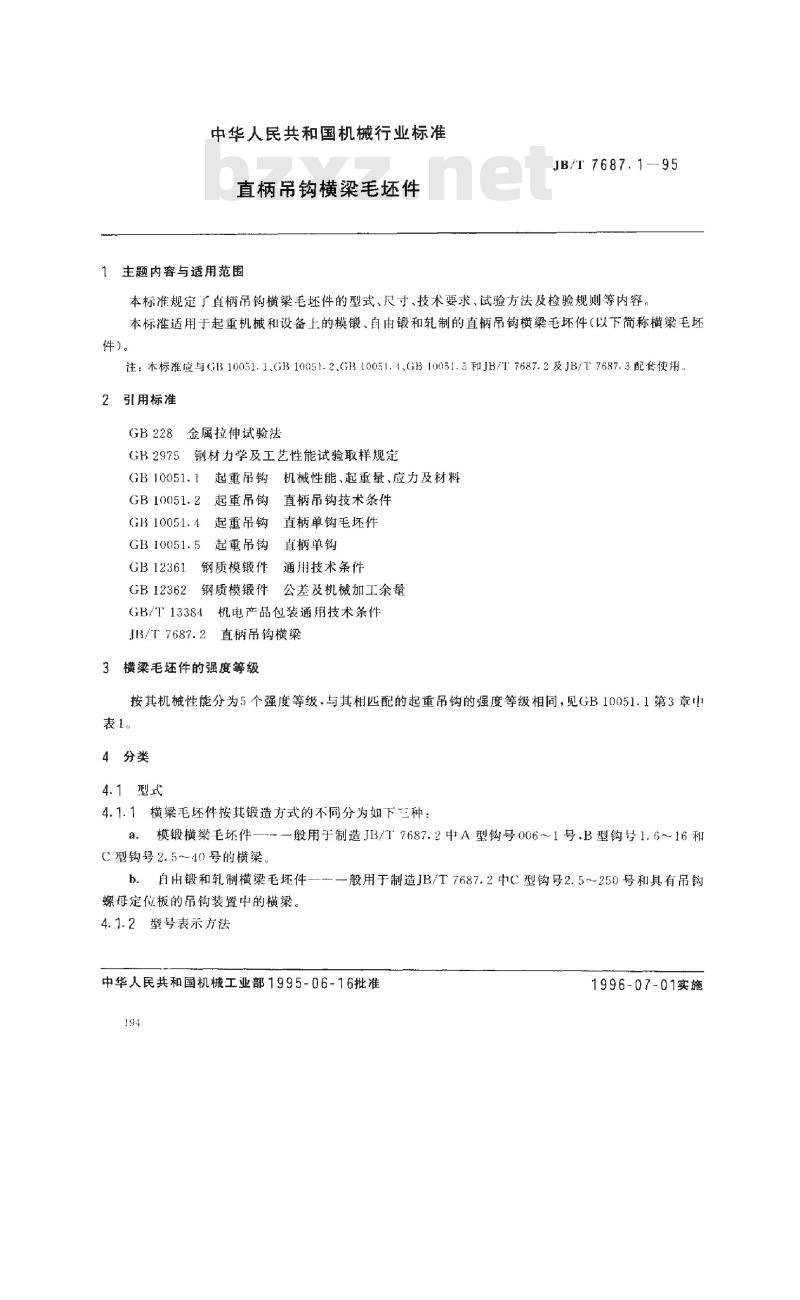

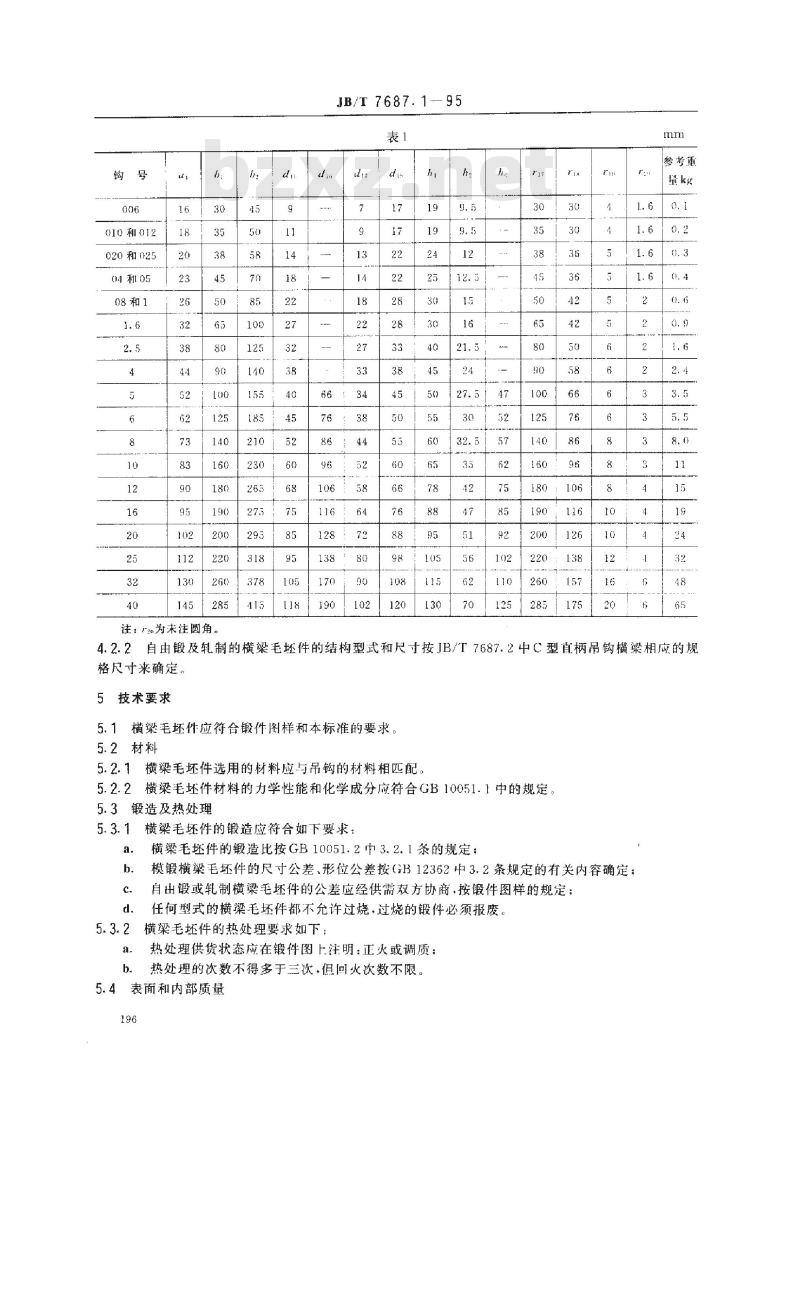

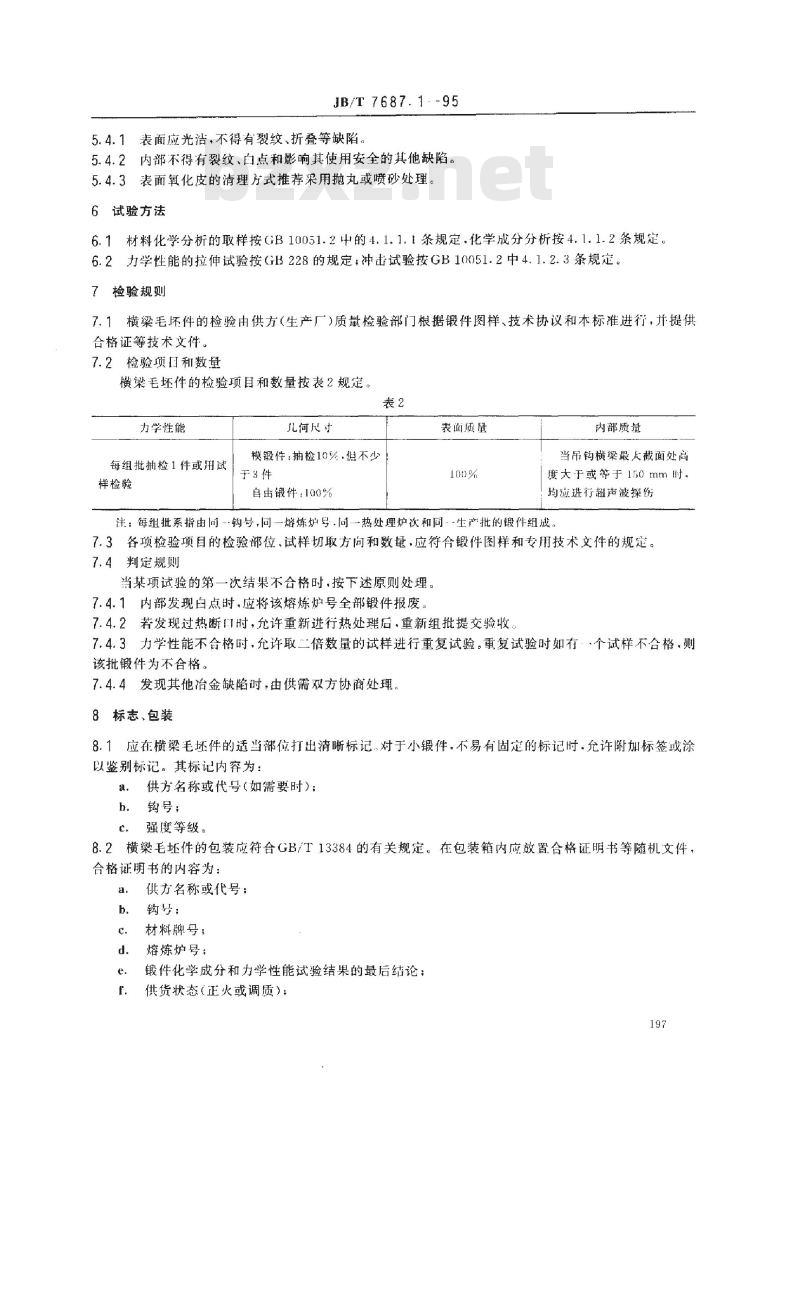

中华人民共和国机械行业标准 直柄吊钩横梁毛坏件 JB/T 7687.1—95 1 主题内容与适用范围 本标准规定了直柄吊钩横梁毛坏件的型式、尺寸、技术要求、试验方法及检验规则等内容。本标准适用于起重机械和设备上的模锻、自由锻和轧制的直柄吊钩横梁毛坏件（以下简称横梁毛坏件）。 注：本标准应与GB10051.1、GB10051-2、GB10051.4、GB10051.5以及JB/T 7687.2和JB/T 7687.3配套使用。 2 引用标准 GB228 GB 2975 金属拉伸试验法 钢材力学及工艺性能试验取样规点 GB 10051.1 起重吊钩机械性能、起重量、应力及材料 GB 10051.2 起重吊钩 GB 10051.4 起重吊钩 GB 10051.5 起重吊钩 GB12361 钢质模锻件 直柄吊钩技术条件 直柄单钩毛坏件 直柄单钩 通用技术条件 GB12362 钢质模锻件公差及机械加工余量 JB/T13384 机电产品包装通用技术条件 JB/T7687.2 直柄吊钩横梁 3 横梁毛坏件的强度等级 横梁毛坏件按其机械性能分为5个强度等级，其强度等级与相匹配的起重吊钩的强度等级相同，具体参照GB10051.1第3章。 4 分类 4.1 型式 4.1.1 横梁毛坏件按其锻造方式的不同分为如下几种： a. 模锻横梁毛坏件：一般用于制造JB/T7687.2中A型钩号006~1号、B型钩号1.6～16和C型钩号2.5~~40号的横梁。 b. 自由锻横梁毛坏件。 c. 轧制横梁毛坏件。 4.1.2 型号表示方法 一般用于制造JB/T7687.2中C型钩号2.5～250号和具有吊钩的横梁。 4.1.3 标记示例 强度等级：M、P、S、T、V 钩号：006 -~ 250 锻造方法：模锻M、自由锻Y、轧制Z 横梁毛坏件的标记示例如下： - 钩号006，强度等级为M的模锻吊钩横梁毛坏件应标记为：横梁毛坏件HMM006-M - 钩号40，强度等级为P的模锻吊钩横梁毛坏件应标记为：横梁毛坏件HMM40-P - 钩号100，强度等级为M的自由锻吊钩横梁毛坏件应标记为：横梁毛坏件HMY100-M - 钩号2.5，强度等级为V的轧制吊钩横梁毛坏件应标记为：横梁毛坏件HMZ2.5-V 4.2 结构型式和尺寸 4.2.1 模锻横梁毛坏件的结构型式和尺寸见图1及表1。1) 中心基准线 注：（）未注斜度为7°。 中心应在图上所示的基准线上，其值应使从横梁轴颈到横梁中心的外廓线平滑完整。具体的尺寸和结构细节请参考图1和表1所示的专业图纸和数据。
