【机械行业标准(JB)】 直柄吊钩螺母

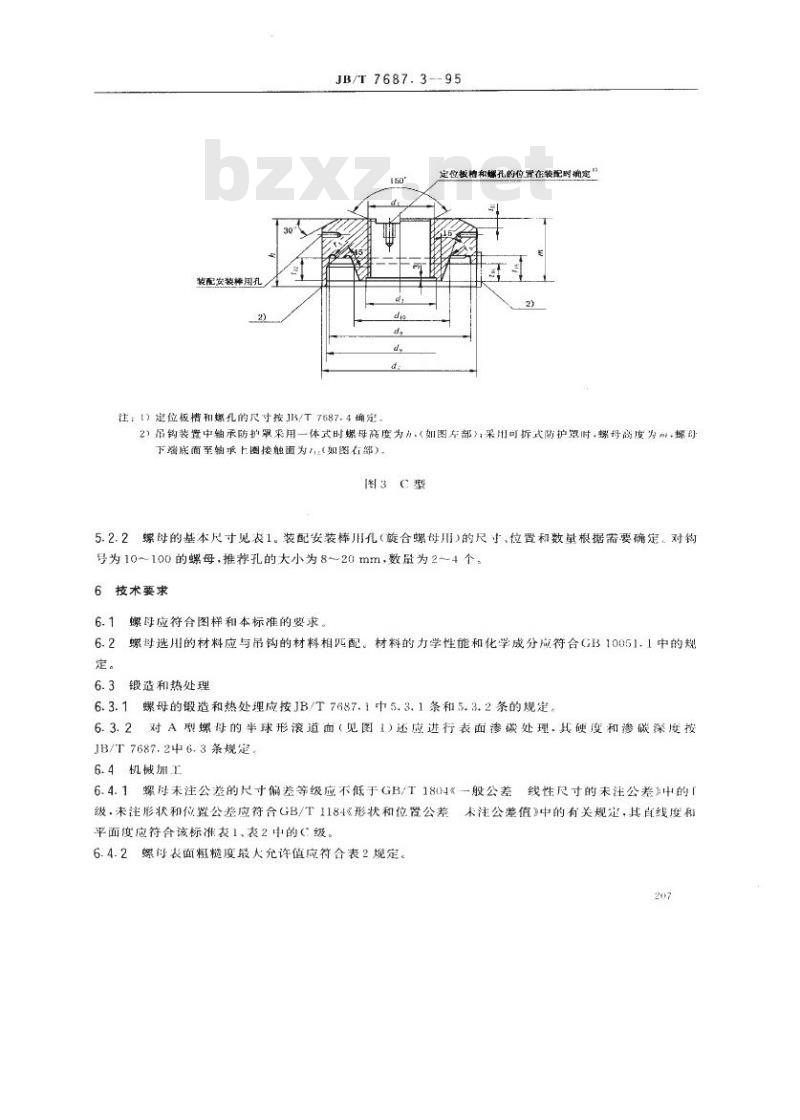

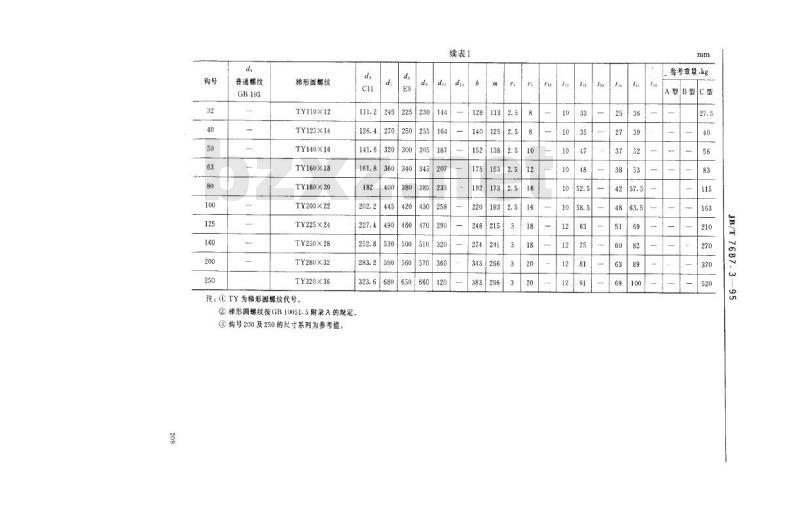

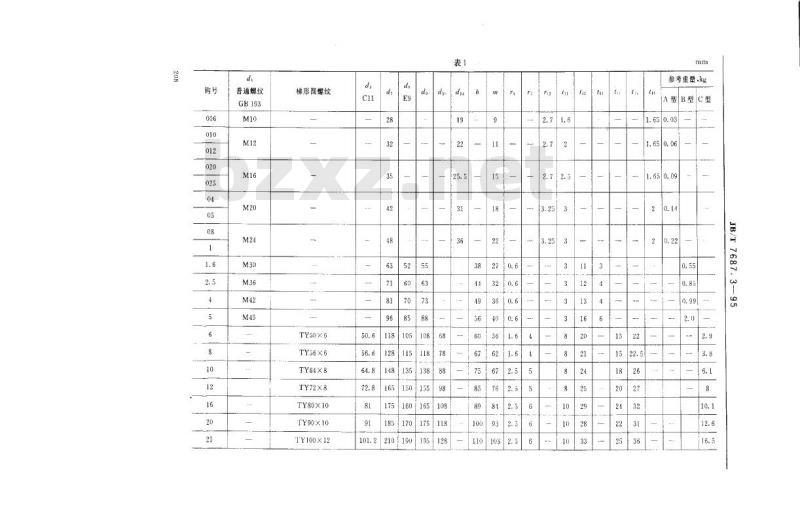

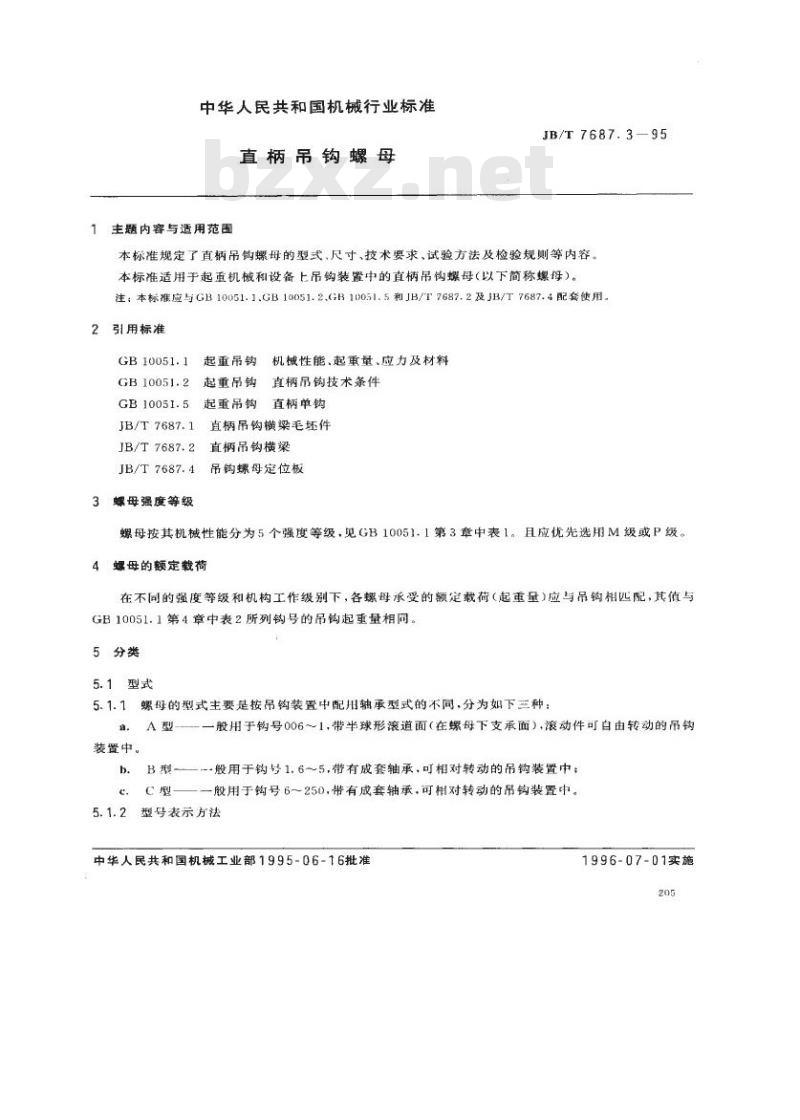

中华人民共和国机械行业标准 直柄吊钩螺母 JB/T7687.3-95 主题内容与适用范围 本标准规定了直柄吊钩螺母的型式、尺寸、技术要求、试验方法及检验规则等内容。本标准适用于起重机械和设备上吊钩装置中的直柄吊钩螺母（以下简称螺母）。本标准应与GB10051.1、GB10051.2、GB10051.5、JB/T7687.2及JB/T7687.4配套使用。 2 引用标准 GB10051.1 GB 10051.2 GB10051.5 JB/T7687.1 JB/T7687.2 JB/T 7687.4 3 螺母强度等级 螺母按其机械性能分为5个强度等级，具体等级见GB10051.1第3章中表1。应优先选用M级或P级。 4 螺母的额定载荷 在不同的强度等级和机构工作级别下，各螺母承受的额定载荷（起重量）应与吊钩相匹配，其值应与GB10051.1第4章中表2所列钩号的吊钩起重量相同。 5 分类 5.1 型式 5.1.1 螺母的型式主要根据其在吊钩装置中配用的轴承型式划分，分为如下三种： a. A型：一般用于钩号006～1，不间断装置中。 b. B型：一般用于钩号1.6～5，带有成套轴承，可相对转动的吊钩装置中。 c. C型：一般用于钩号6～250，带有成套轴承，可相对转动的吊钩装置中。 5.1.2 型号表示方法 5.1.3 标记示例 钩号：006～250 强度等级：M、P、S、T、V 型式：A、B、C 示例： 钩号006，强度等级为M，型式为A的吊钩螺母应标记为：螺母LA006-M 钩号50，强度等级为P，型式为B的吊钩螺母应标记为：螺母LB50-P 钩号160，强度等级为T，型式为C的吊钩螺母应标记为：螺母LC160-T 5.2 结构型式和尺寸 螺母的结构型式：A型见图1，B型见图2，C型见图3。 注：1）定位板槽和螺孔的尺寸按JB/T7687.4确定，螺孔的位置在装配时确定。2）在钩装置中轴承防护罩采用一体式时，螺母高度为m（如图左部）；采用可拆式防护罩时，螺母高度为m（如图右部）。 5.2.2 螺母的基本尺寸见表1。 装配安装棒用孔（旋合螺母用的孔、位置和数量根据需要确定，对于钩号为10~100的螺母，推荐孔的大小为8～20mm，数量为2～4个。） 6 技术要求 6.1 螺母应符合图样和本标准的要求。 6.2 螺母选用的材料应与吊钩的材料相匹配。材料的力学性能和化学成分应符合GB10051.1中的规定。 6.3 锻造和热处理 6.3.1 螺母的锻造和热处理应按JB/T7687.1中5.3.1条和5.3.2条的规定。 6.3.2 对A型螺母的半球形滚道面（见图1）还应进行表面渗碳处理，其硬度和碳深度按JB/T7687.2中6.3条规定。 6.4 机械加工 6.4.1 螺母未注公差的尺寸偏差等级应不低于GB/T1804的规定。未注形状和位置公差应符合GB/T1184《形状和位置公差》中的有关规定，其直线度和平面度应符合该标准表2中的规定。 6.4.2 螺母表面粗糙度最人允许值应符合表2规定。 [注：文档末尾包含关于标准螺纹类型（普通螺纹、梯形阴螺纹）及其尺寸和参数的表格信息，详见原始文档中的附表。]
