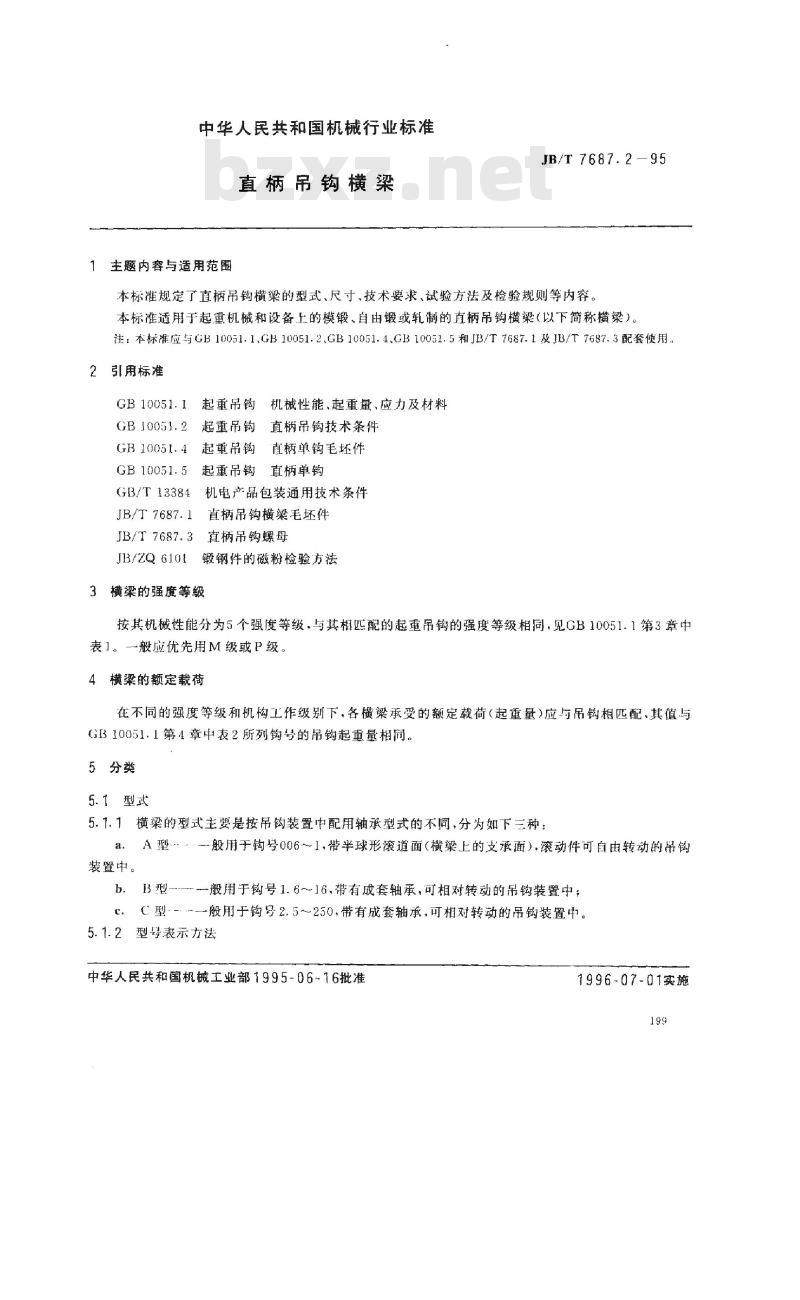

中华人民共和国机械行业标准
直柄吊钩横梁
主题内容与适用范围
JB/T 7687. 2-95
本标准规定了直柄吊钩横梁的型式、尺寸、技术要求、试验方法及检验规则等内容。本标准适用于起重机械和设备上的模锻、自由锻或轧制的直柄吊钩横梁（以下简称横梁）。注：本标准应与GB10051.1.GB10051.2、GB10051.4、GB10051.5和JB/T7687.1及JB/T7687.3配套使用2引用标准
GB10051.1起重吊钩机械性能、起重量、应力及材料GB10051.2起重吊钩直柄吊钩技术条件GB10051.4起重吊钩直柄单钩毛坏件GB10051.5起重吊钩直柄单钩
GB/T13384机电产品包装通用技术条件JB/T7687.1直柄吊钩横粱毛坏件JB/T7687.3直柄吊钩螺母
JB/ZQ6101锻钢件的磁粉检验方法3横梁的强度等级
按其机械性能分为5个强度等级，与其相匹配的起重吊钩的强度等级相同，见GB10051.1第3章中表1。-般应优先用M级或P级。
4横梁的额定载荷
在不同的强度等级和机构工作级别下，各横梁承受的额定载荷（起重量）应与吊钩相匹配、其值与GB10051.1第4章中表2所列钩号的吊钩起重量相同。5分类
5.　型式
5.1.1横梁的型式主要是按吊钩装置中配用轴承型式的不同、分为如下三种：a.A型…·—般用于钩号0061，带半球形滚道面（横梁上的支承面），滚动件可自由转动的帛钩装置中。
b．13型--般用于钩号1.6-16，带有成套轴承，可相对转动的吊钩装置中；c．C型·-·--般用于钩号2.5250，带有成套轴承，可相对转动的吊钩装置中。5.1.2型号表示方法
中华人民共和国机械工业部1995-06~16批准1996-07-01实施

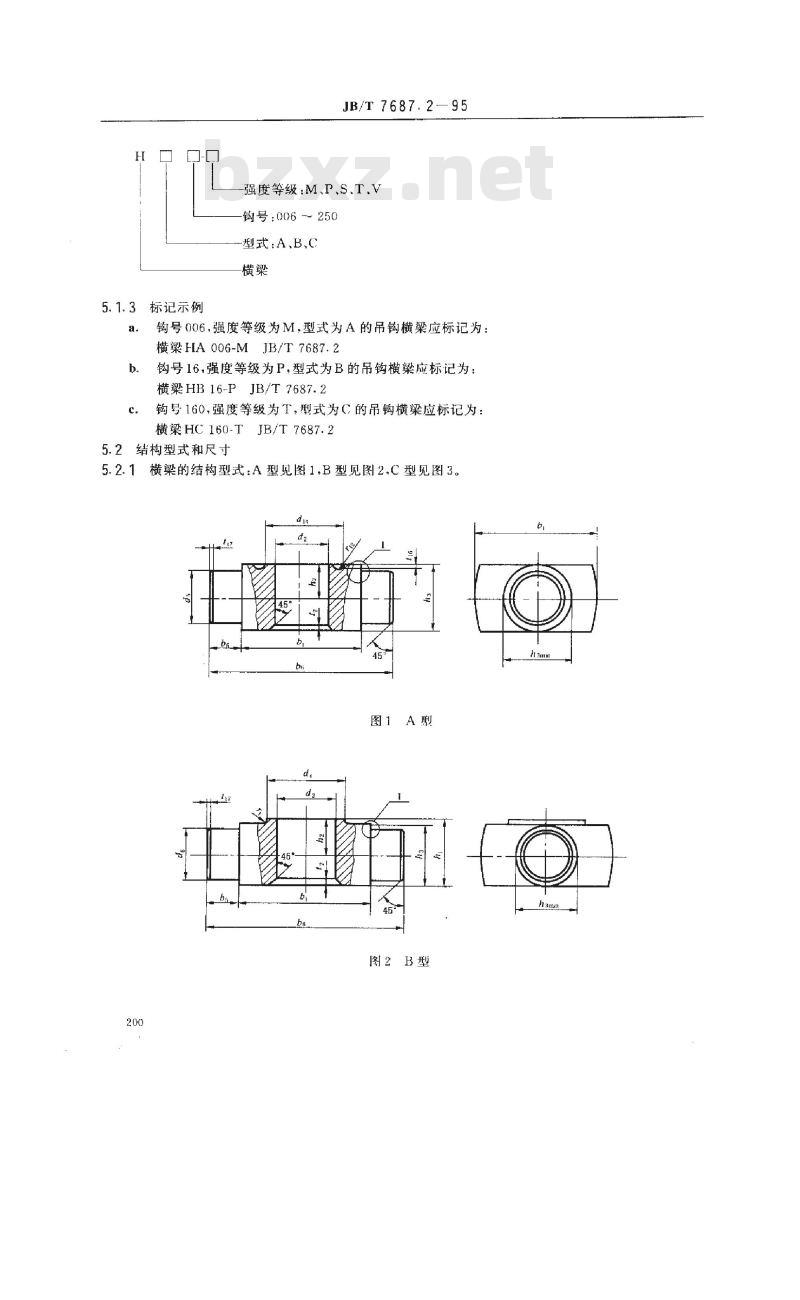

5.1.3标记示例
JB/T7687.2—95
强度等级：M.P、S、T.V
钩号：006～250
一型式:A、B.C
钩号006，强度等级为M，型式为A的吊钩横梁应标记为：a.
横梁HA 006-MJB/T7687.2
钩号16，强度等级为P，型式为B的吊钩横梁应标记为：b.
横梁HB16-PJB/T7687.2
钩号160,强度等级为T，型式为C的吊钩横梁应标记为：c.
横梁HC160-TJB/T7687.2
5.2结构型式和尺寸
5.2.1横染的结构型式：A型见图1.B型见图2.C型见图3。图１AＡ型
图2B型

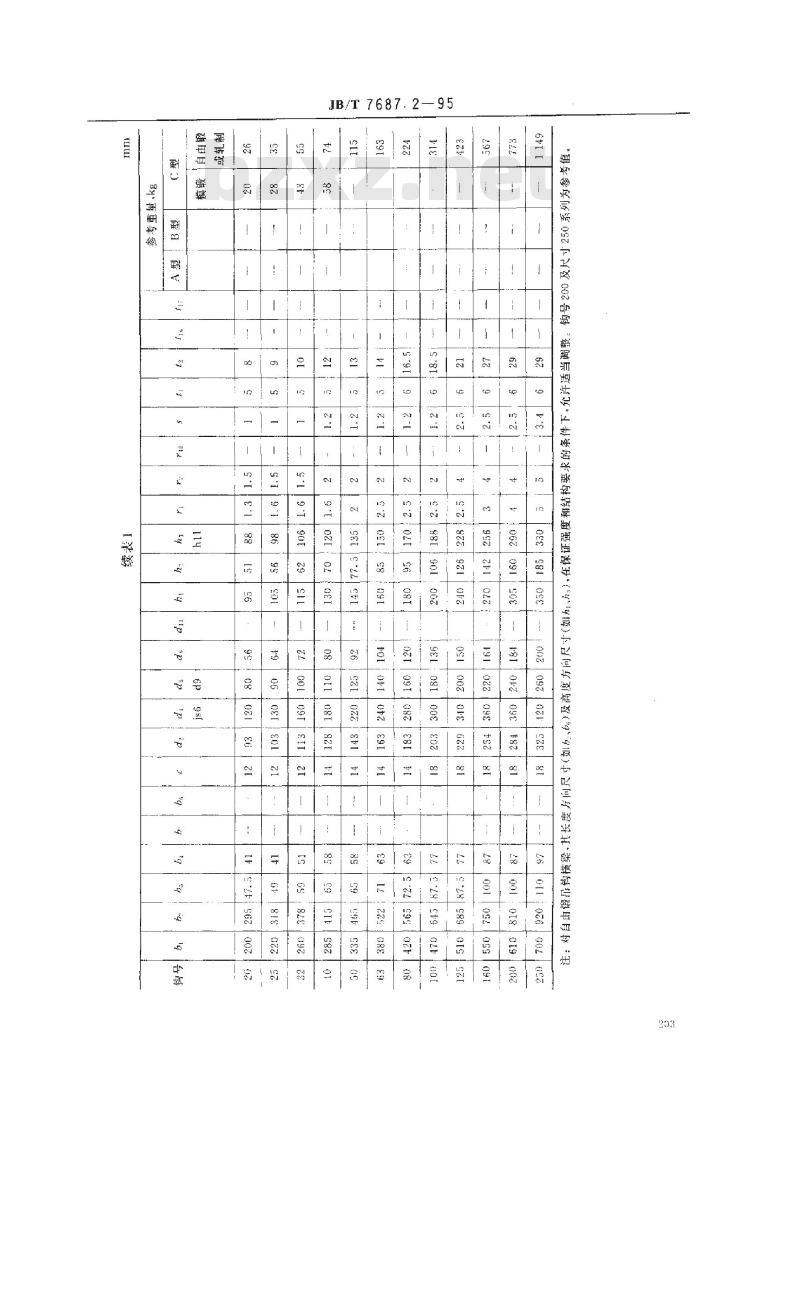

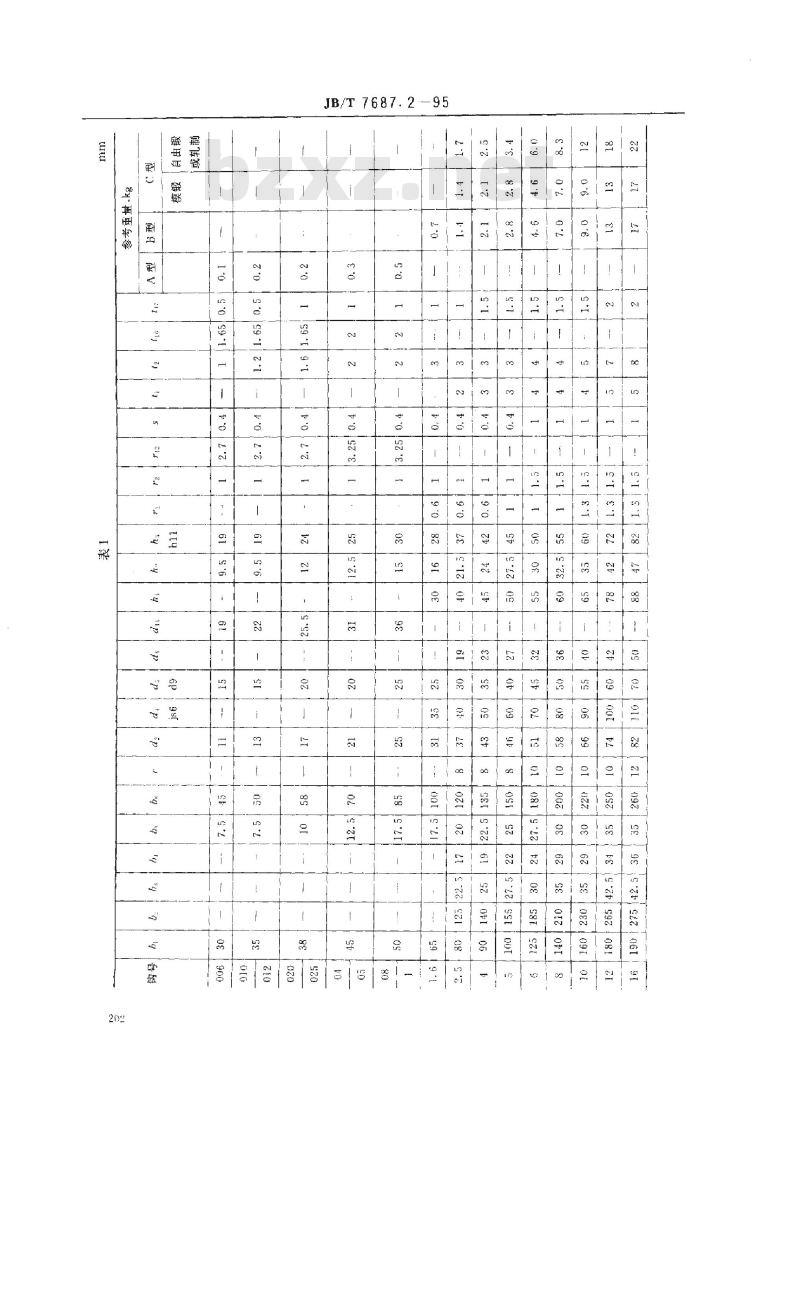

5.2.2横梁的尺寸见表1。
6技术要求
JB/T7687.2-95
图1～图3
部放天

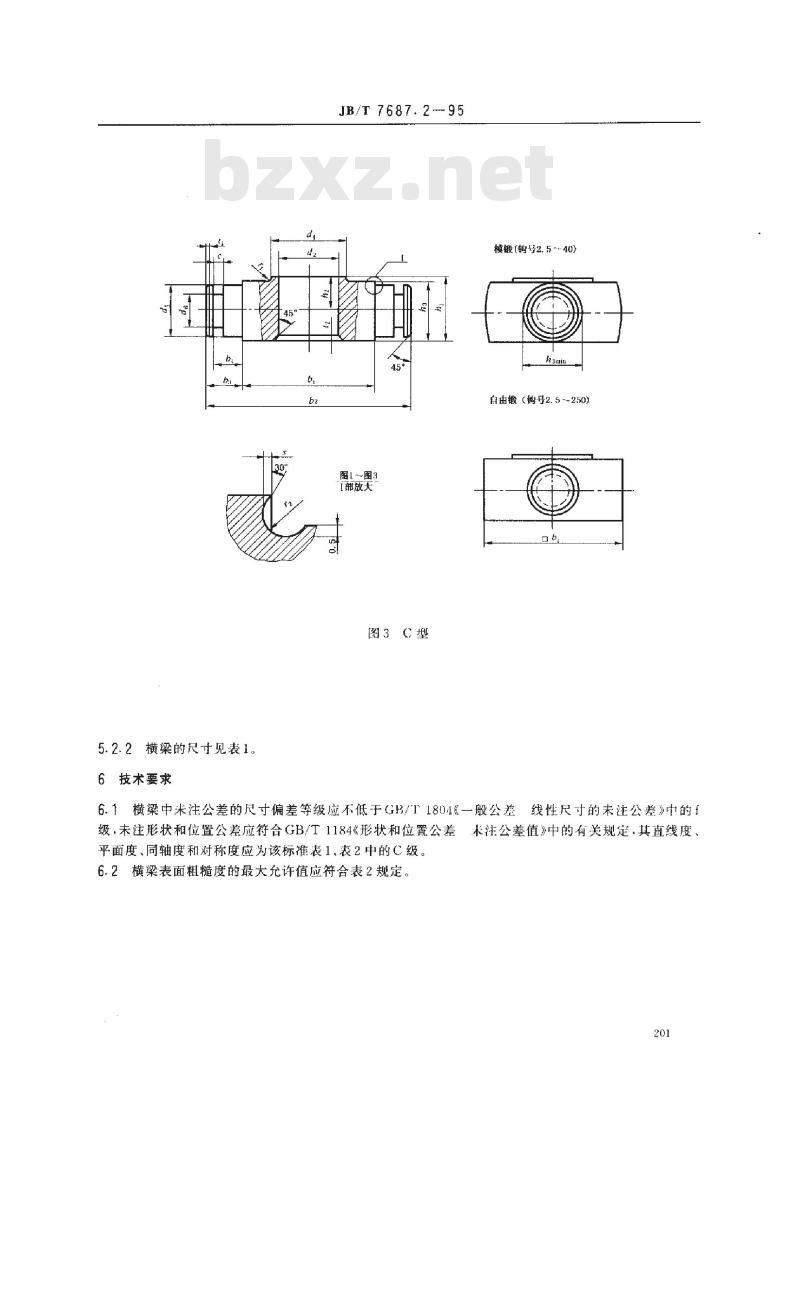

图3C型
模锻（钩号2.5-~40)
自由锻（钩号2.5250）
6.1横梁中未注公差的尺寸偏差等级应不低于GB/T1804《一般公差线性尺寸的未注公差》中的f级.未注形状和位置公差应符合GB/T1184《形状和位置公差未注公差值》中的有关规定.其直线度、平面度、同轴度和对称度应为该标准表1、表2中的C级。6.2横梁表面粗糙度的最大允许值应符含表2规定。201
JB/T 7687.
再更异学
JB/T7687.2
强甲目
A型中的半球形滚道面
B型和C型中d.h:轴承接触支承面I部放大（沟槽）、d
（槽的两侧端面、自由锻，的周边其他加工面
JB/T 7687.2—
Reaiaμm
注：如为模锻横梁，，的上、下平面和6，的周边可不加工.但应光滑平整。6.3对A型横梁的半球形滚道面（见图1）应进行表面渗碳处理，其硬度为50~55HRC，渗碳层深度为0.8~~1.2 mm.
6.4横梁的表面应光洁，不得有裂纹、凹坑等缺陷。内部不得有裂纹、白点和影响其使用安全的其他缺陷。
7检验规则
7.1横梁的检验由供方（生产厂）质量检验部门根据图样、技术协议和本标准进行。检验内容应包括本标准所要求的内容。
7.2横梁加工后，对截面过渡区、孔及其他有可能产生裂纹的部位应按JB/ZQ6101进行磁粉探伤检验，不能用磁粉探伤的部位，采用渗透法检验。7.3当横梁最大截面处高度大于或等于150mm时，均应进行超声波探伤。如横染毛坏件已进行过超声波探伤，且符合6.4条规定时，则可免探伤。8标志、包装
8.1应在横梁的适当部位打出固定、清晰的标记（一般应打在横梁两端的端面上）。其标记内容为：供方名称或代号（如需要时）
钩号；
强度等级(M或P、S.T、V）。
8.2横梁的包装应符合GB/T13384的有关规定。包装箱内应放置合格证书等随机文件，合格证书的内容为：
供方名称或代号：
钩号：
材料牌号：
锻件化学成分和力学性能试验结果及最后结论；熔炼炉号：
数量；
标准号。
注：与横梁毛环件合格证明书相同部分，可用其代替。附加说明：bZxz.net
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草。本标主要起草人：赵永华、闫少泉。204
