中华人民共和国机械行业标准
冷内六角圆柱头螺钉模具
内六角冲头C型
JB/T4212.7—96
代替JB4212.786
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M12C型内六角冲头的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222-84弹簧钢
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

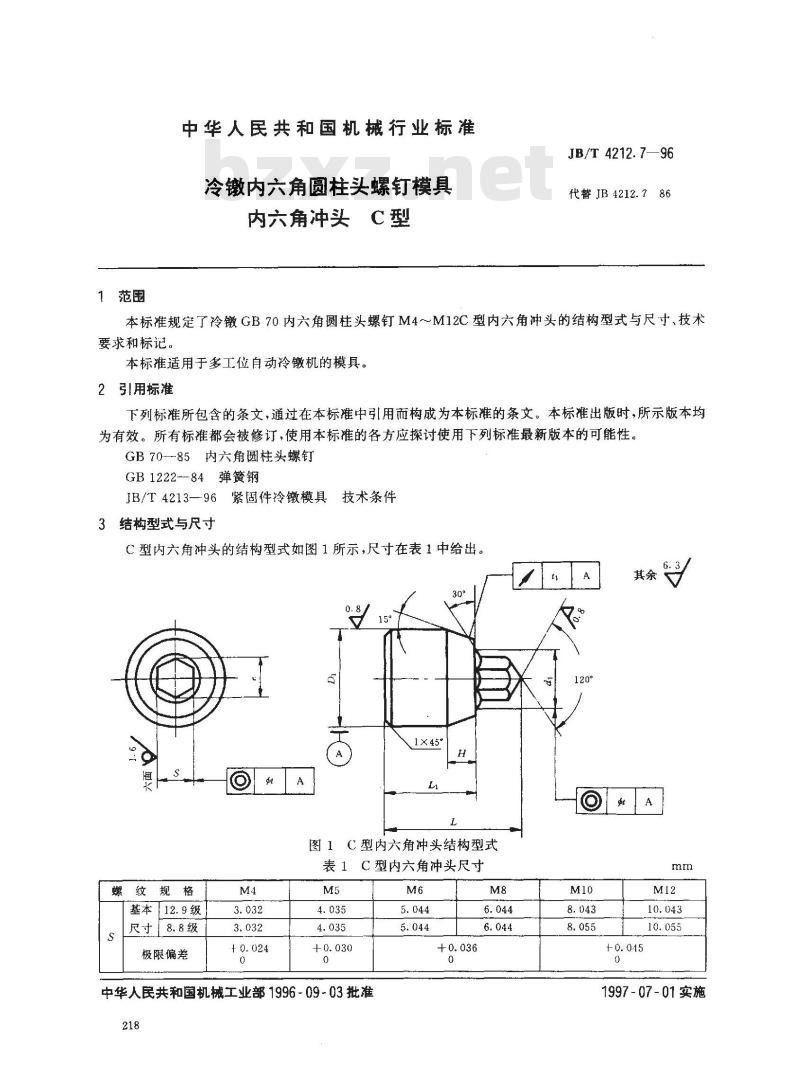

C型内六角冲头的结构型式如图1所示，尺寸在表1中给出。其余
图1C型内六角冲头结构型式

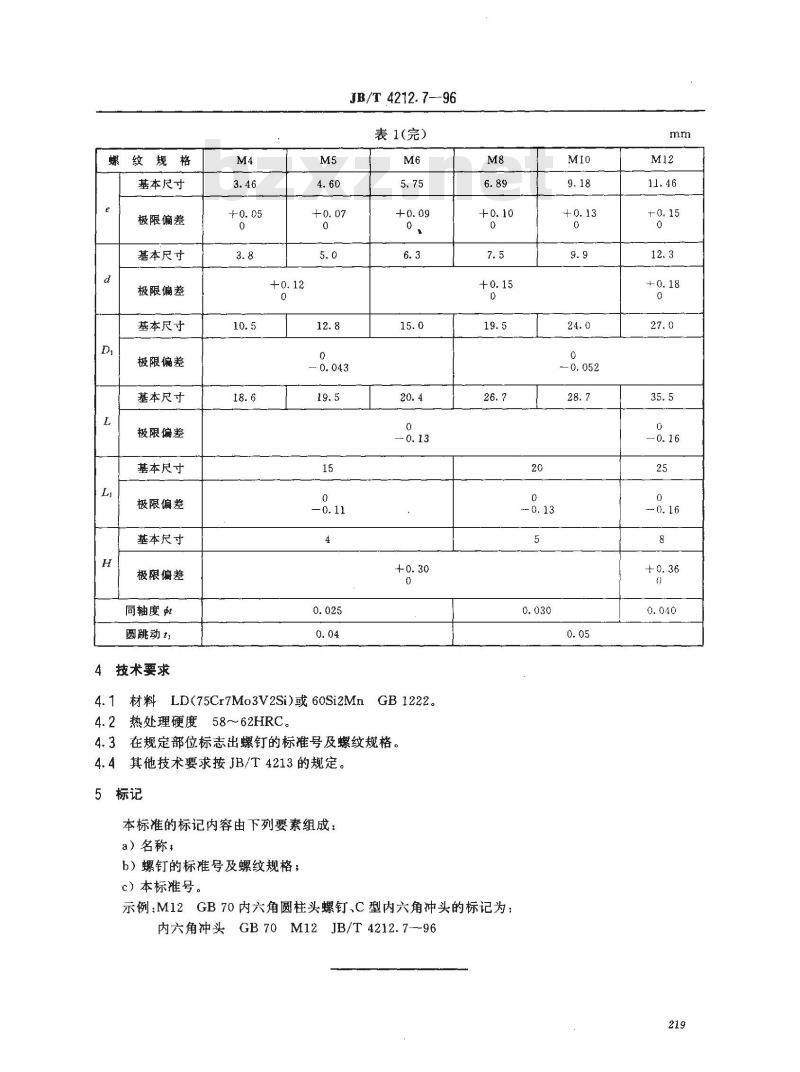

表1C型内六角冲头尺寸免费标准bzxz.net
纹规格
基本12.9级
寸8.8级
极限偏差
中华人民共和国机械工业部1996-09-03批准218
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
圆跳动理
4技术要求
JB/T4212.7-96
表1(完)
4.1 材料LD(75Cr7Mo3V2Si)或 60Si2Mn GB1222。4.2热处理硬度58～62HRC。
4.3在规定部位标志出螺钉的标推号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称，
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M12GB70内六角圆柱头螺钉、C型内六角冲头的标记为：内六角冲头GB70M12JB/T 4212.7--9620
