1范围
中华人民共和国机械行业标准
冷徽内六角圆柱头螺钉模具
成型凹模
JB/T4212.11—96
代替JB4212.11--86
本标准规定了冷GB70内六角圆柱头螺钉M4～M20成型凹模的结构型式与尺寸，技术要求和标记。
本标准适用于双击整模自动冷镦机和多工位自动冷徽机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222—84弹簧钢
GB1299-85合金工具钢技术条件
JB/T4213—96紧固件冷镦模具技术条件结构型式与尺寸

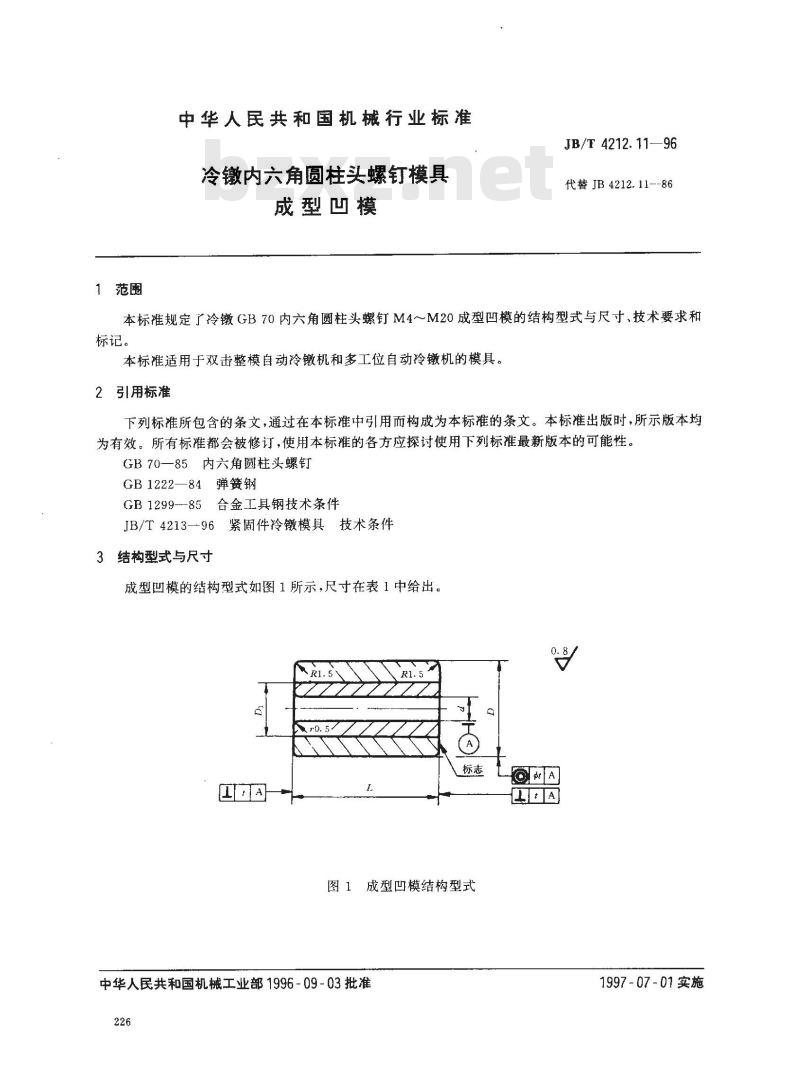

成型凹模的结构型式如图1所示，尺寸在表1中给出。0.8
图1成型凹模结构型式
中华人民共和国机械工业部1996-09-03批准226
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸bzxz.net
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度t
技术要求
4.1材料
JB/T 4212. 11-96

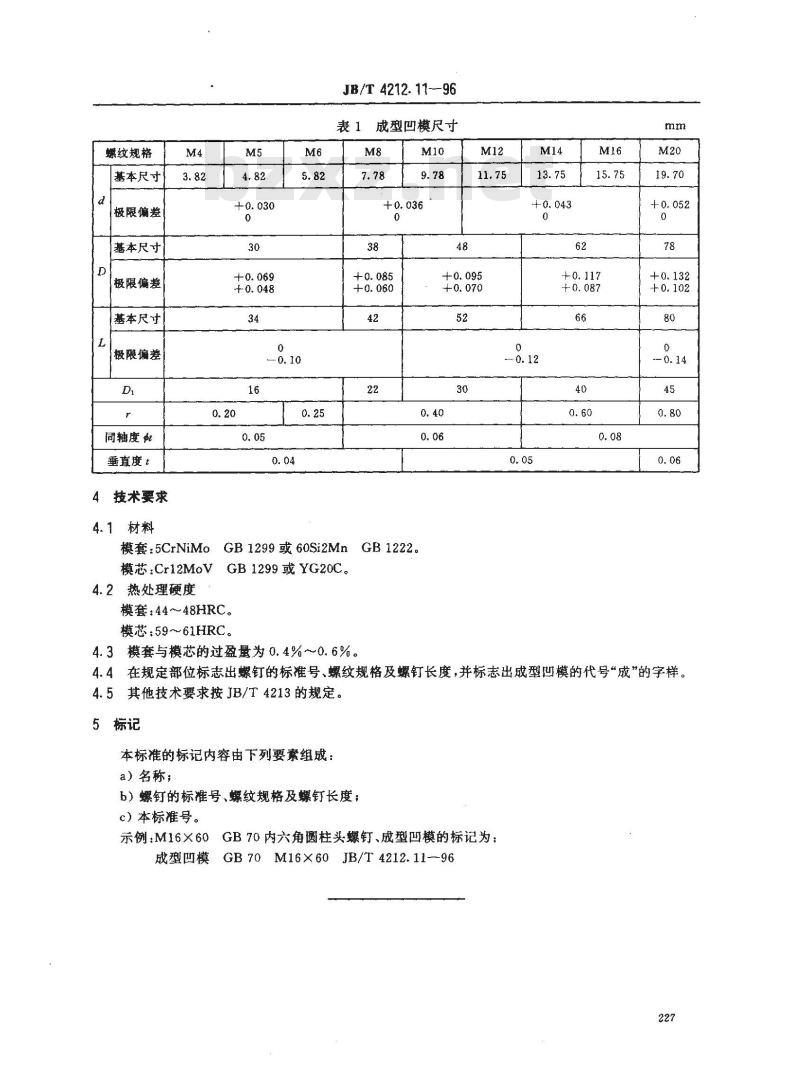

成型凹模尺寸
模套：5CrNiMoGB1299或60Si2MnGB1222。模芯：Cr12MoV
4.2热处理硬度
GB 1299或YG20C.
模套：44～48HRC。
模芯：5961HRC。
4.3模套与模芯的过盈量为0.4%0.6%。0.05
4.4在规定部位标志出螺钉的标准号、螺纹规格及螺钉长度，并标志出成型凹模的代号“成”的字样。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号、螺纹规格及螺钉长度；c）本标准号。
示例：M16×60GB70内六角圆柱头螺钉、成型凹模的标记为：成型凹模GB70M16×60JB/T4212.11--96227
