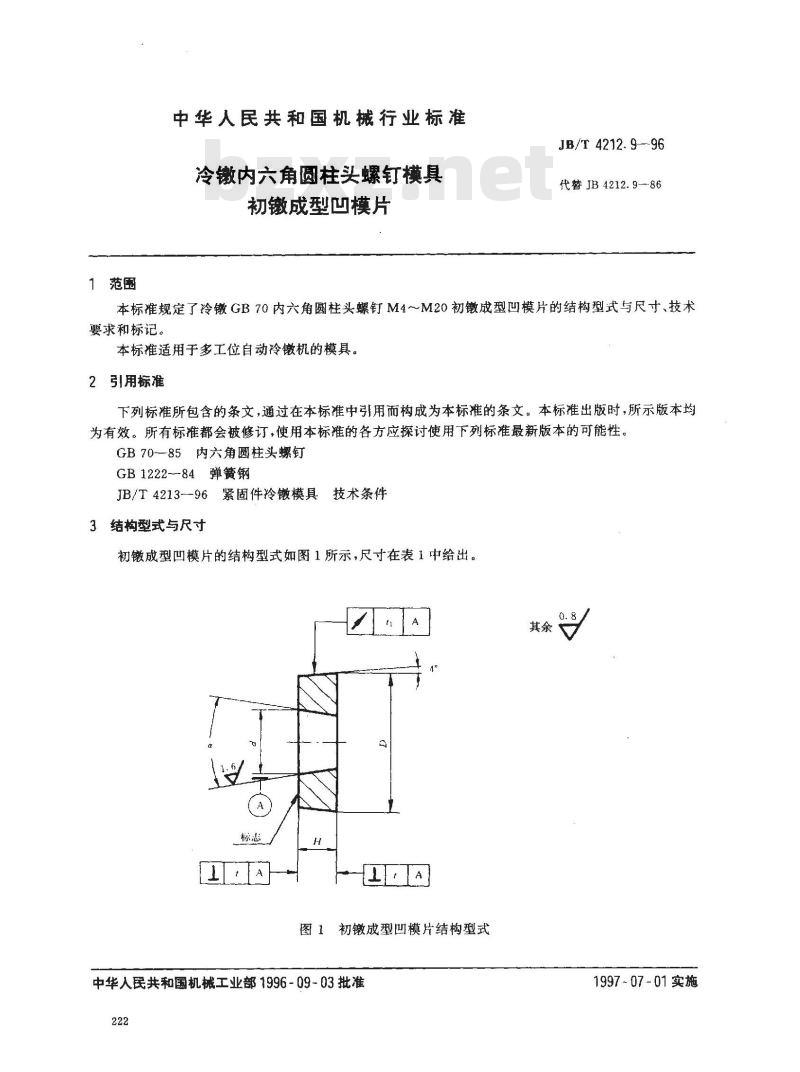

中华人民共和国机械行业标准
冷镦内六角圆柱头螺钉模具
初镦成型凹模片
JB/T4212.9-96
代替JB4212.9--86
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M20初镦成型凹模片的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70~—85内六角圆柱头螺钉
GB1222--84弹簧钢
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸
初镦成型凹模片的结构型式如图1所示，尺寸在表1中给出。其余
图1初成型凹模片结构型式
中华人民共和国机械工业部1996-09-03批准222免费标准bzxz.net
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
圆跳动1
垂直度t
4技术要求
4.1材料60Si2MnGB1222。
4.2热处理硬度54～58HRC。
JB/T 4212. 996

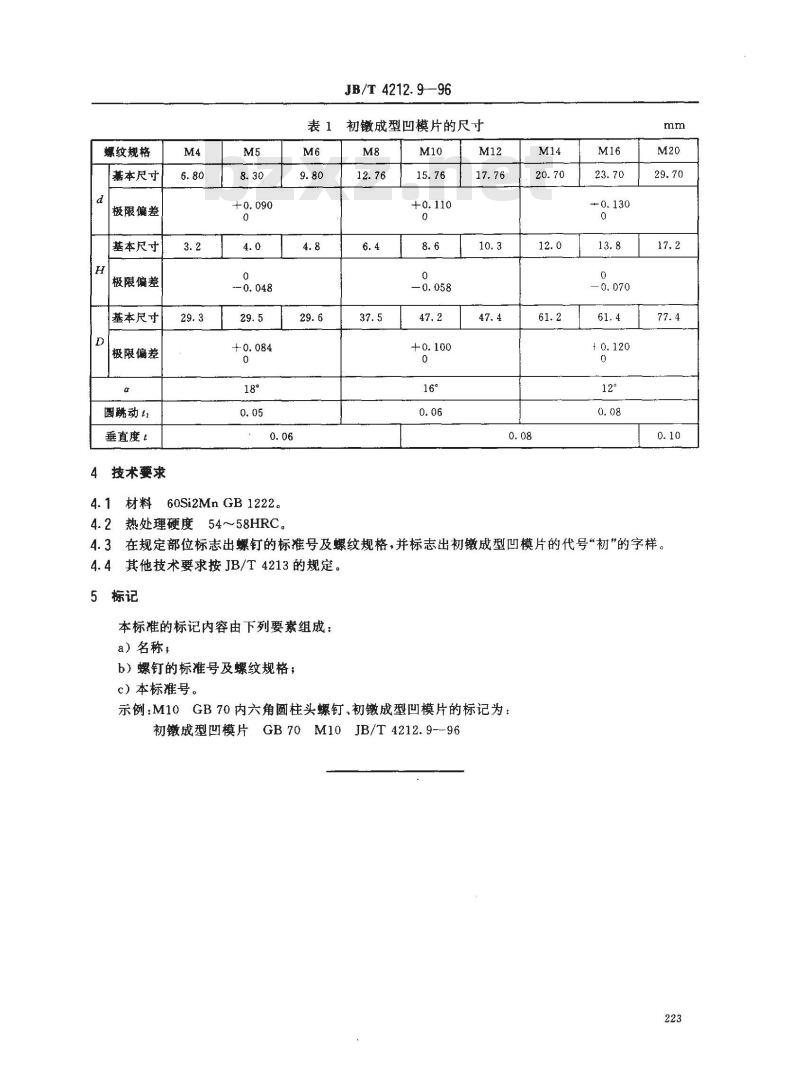

初徽成型凹模片的尺寸
4.3在规定部位标志出螺钉的标准号及螺纹规格，并标志出初镦成型凹模片的代号“初的字样。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称，
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M10GB70内六角圆柱头螺钉.初镦成型凹模片的标记为：初镦成型凹模片GB70M10JB/T4212.9--96223
