【机械行业标准(JB)】 冷镦内六角圆柱头螺钉模具 内六角冲头 B型

中华人民共和国机械行业标准
冷内六角圆柱头螺钉模具免费标准bzxz.net
内六角冲头B型
JB/T 4212.6-96
代替JB4212.6-86
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M12B型内六角冲头的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70--85内六角圆柱头螺钉
YB12--77高速工具钢技术条件
JB/T421396紧固件冷镦模具技术条件3结构型式与尺寸
B型内六角冲头的结构型式如图1所示，尺寸在表1中给出。标志

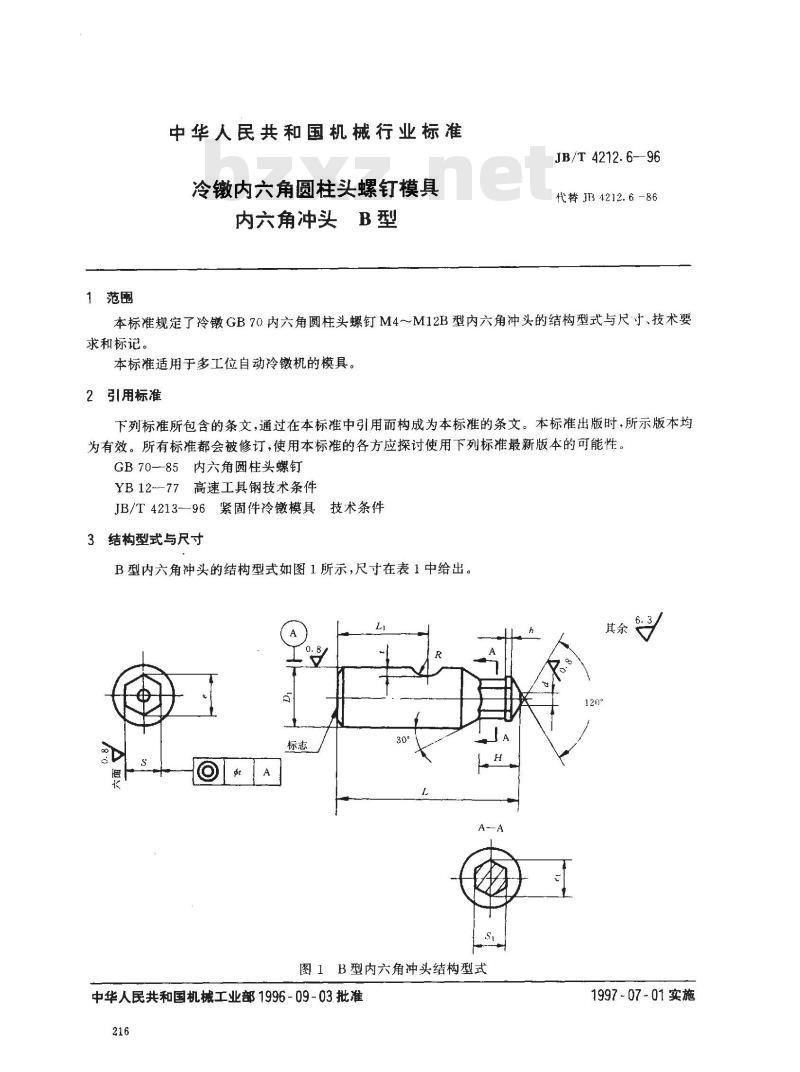

图1B型内六角冲头结构型式
中华人民共和国机械工业部1996-09-03批准216
19970701实施
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
技术要求
JB/T4212.6--96

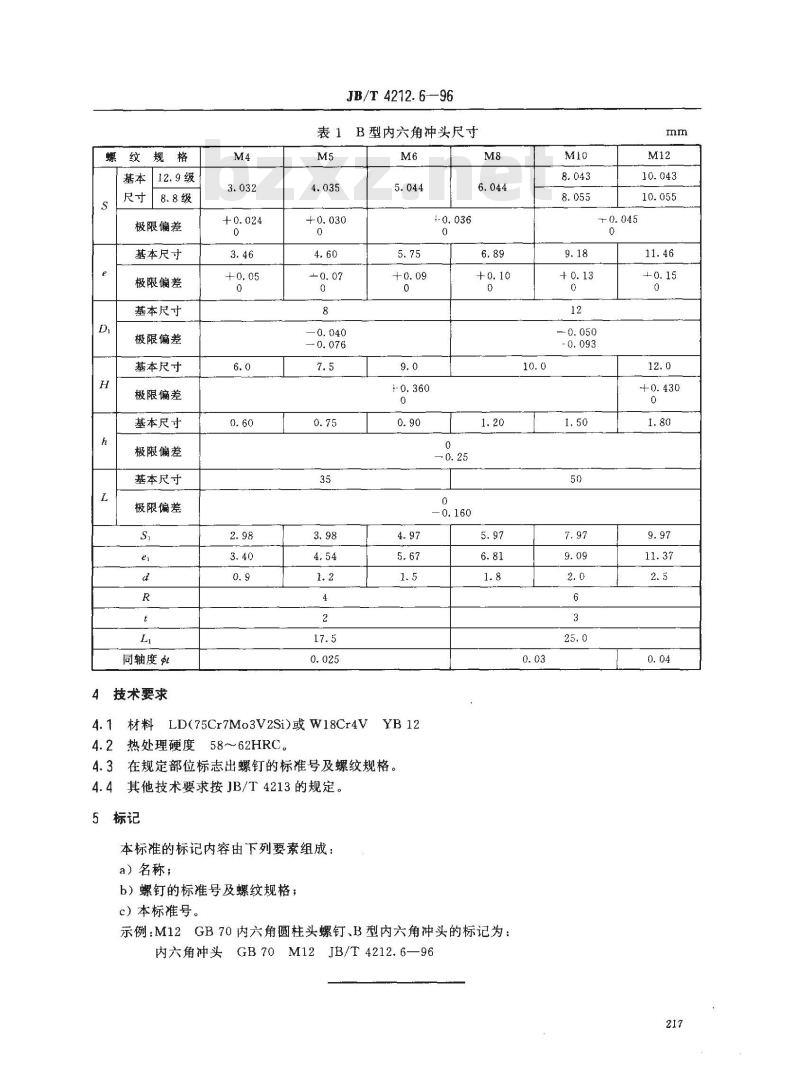

表1B型内六角冲头尺寸
4.1材料LD(75Cr7Mo3V2Si)或W18Cr4VYB12
4.2热处理硬度58~～62HRC。
4.3在规定部位标志出螺钉的标准号及螺纹规格，4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M12GB70内六角圆柱头螺钉、B型内六角冲头的标记为：内六角冲头GB70M12JB/T4212.6—9610.0
