【机械行业标准(JB)】 冷镦内六角圆柱头螺钉模具 成型冲头

1范围
中华人民共和国机械行业标准
冷镦内六角圆柱头螺钉模具
成型冲头
JB/T 4212.4—96
代替JB4212.4-·86
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M20成型冲头的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB70--85内六角圆柱头螺钉
GB1298—86碳素工具钢技术条件GB3098.1—82紧固件机械性能bzxz.net
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸
成型冲头的结构型式如图1所示，尺寸在表1中给出。螺钉性能等级标志
1×45″

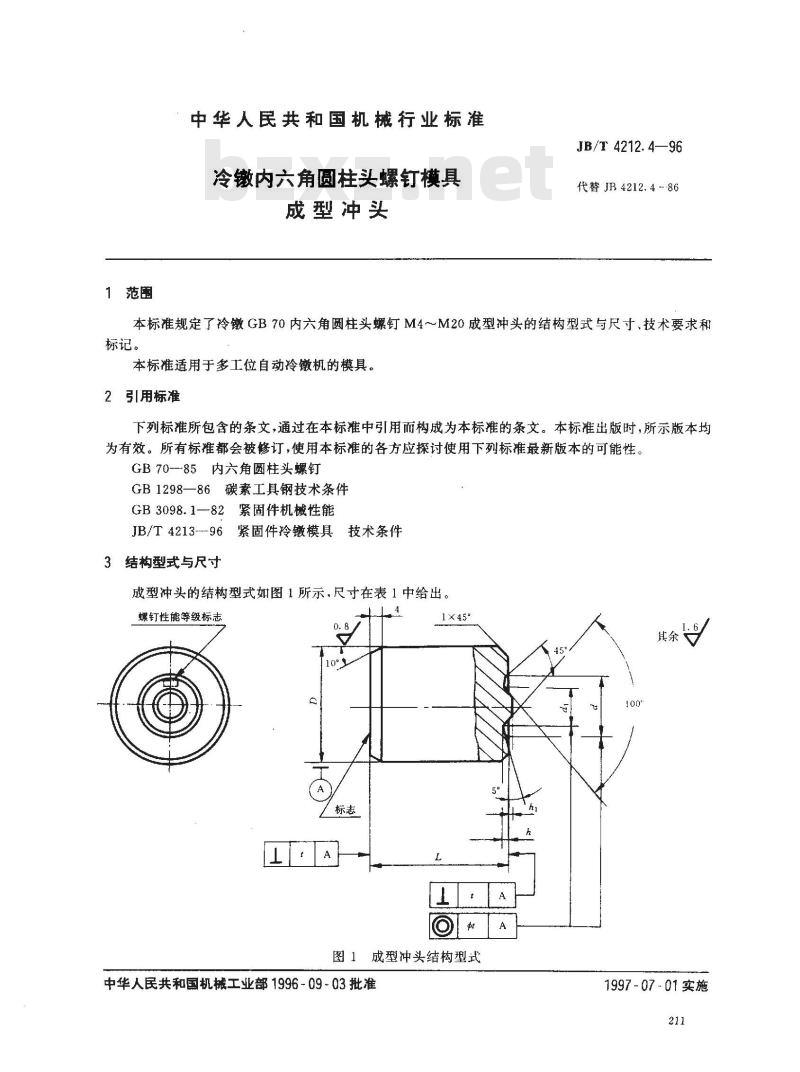

图1成型冲头结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度1
技术要求
4.1 材料T10AGB1298。
热处理硬度58～62HRC。
JB/T4212.4—-96

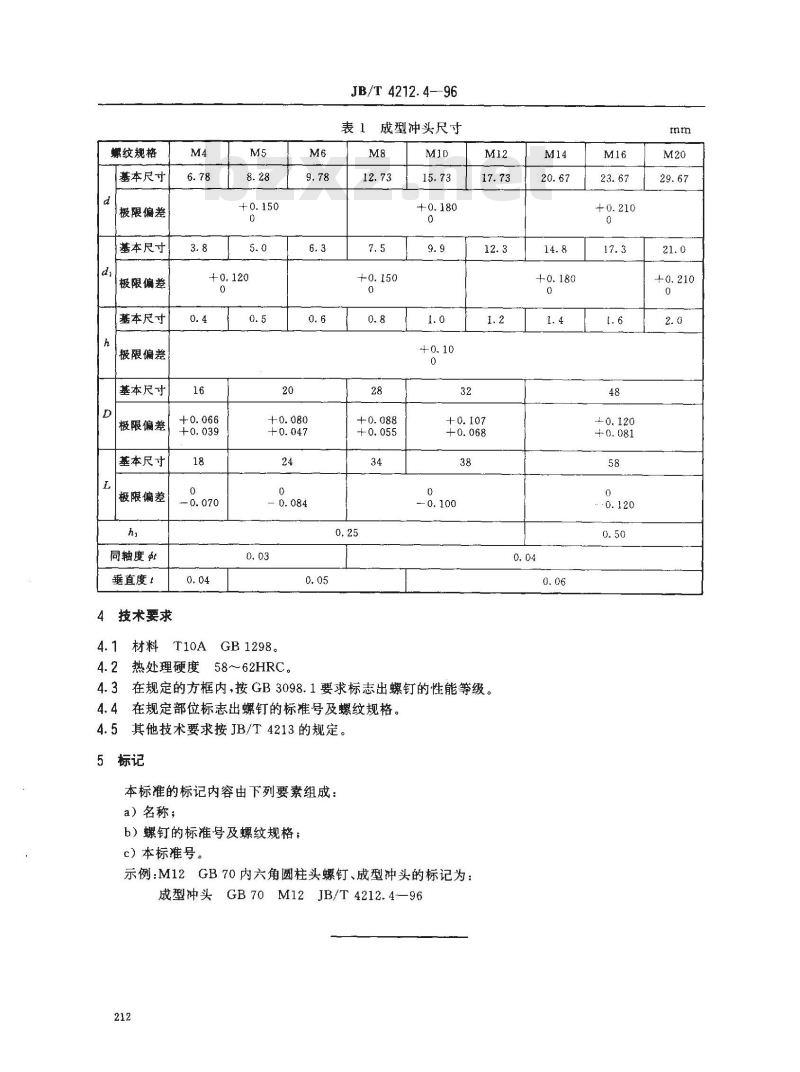

成型冲头尺寸
4.3在规定的方框内，按GB3098.1要求标志出螺钉的性能等级。4.4在规定部位标志出螺钉的标准号及螺纹规格。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标号及螺纹规格；
c）本标准号。
示例：M12GB70内六角圆柱头螺钉、成型冲头的标记为：成型冲头GB70M12JB/T4212.4—96212
