1范围
中华人民共和国机械行业标准
冷内六角圆柱头螺钉模具
初冲头B型
JB/T4212.3—96
代替JB4212.3—86
本标准规定了冷GB70内六角圆柱头螺钉M4~～M20B型初镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机的模具。2、引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

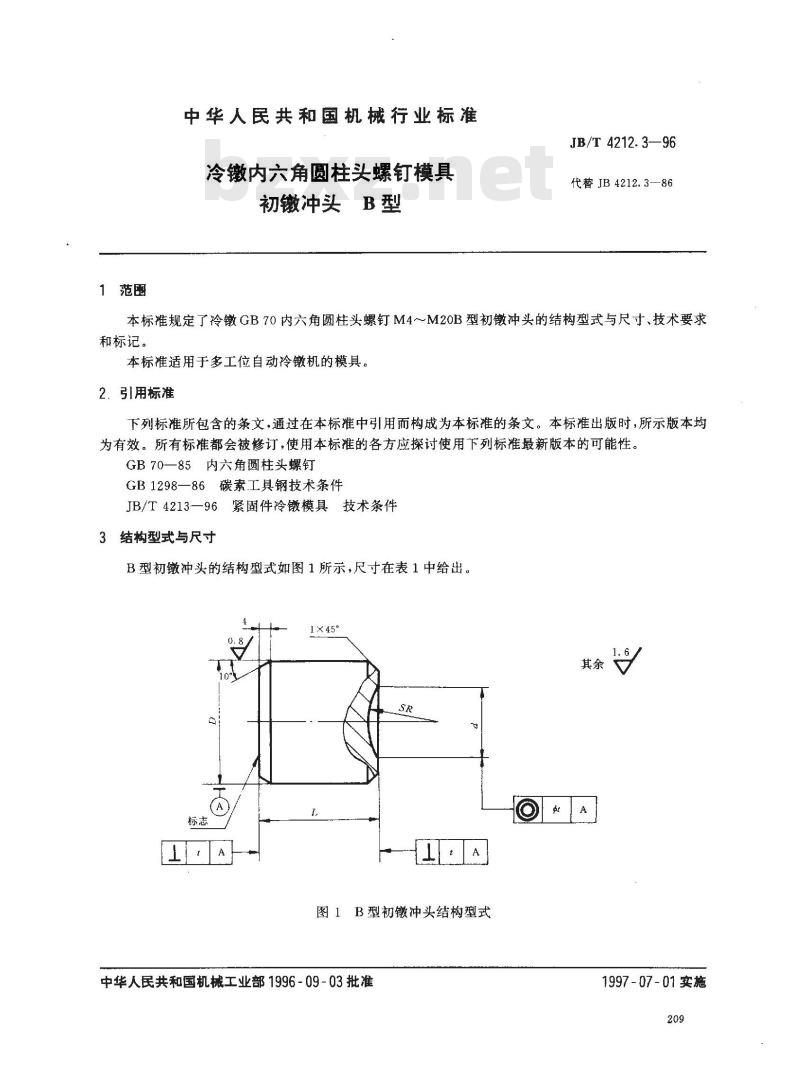

B型初镦冲头的结构型式如图1所示，尺寸在表1中给出。1×45°
图1B型初镦冲头结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度t
4技术要求
4.1材料
4.2热处理硬度
JB/T4212.3—96

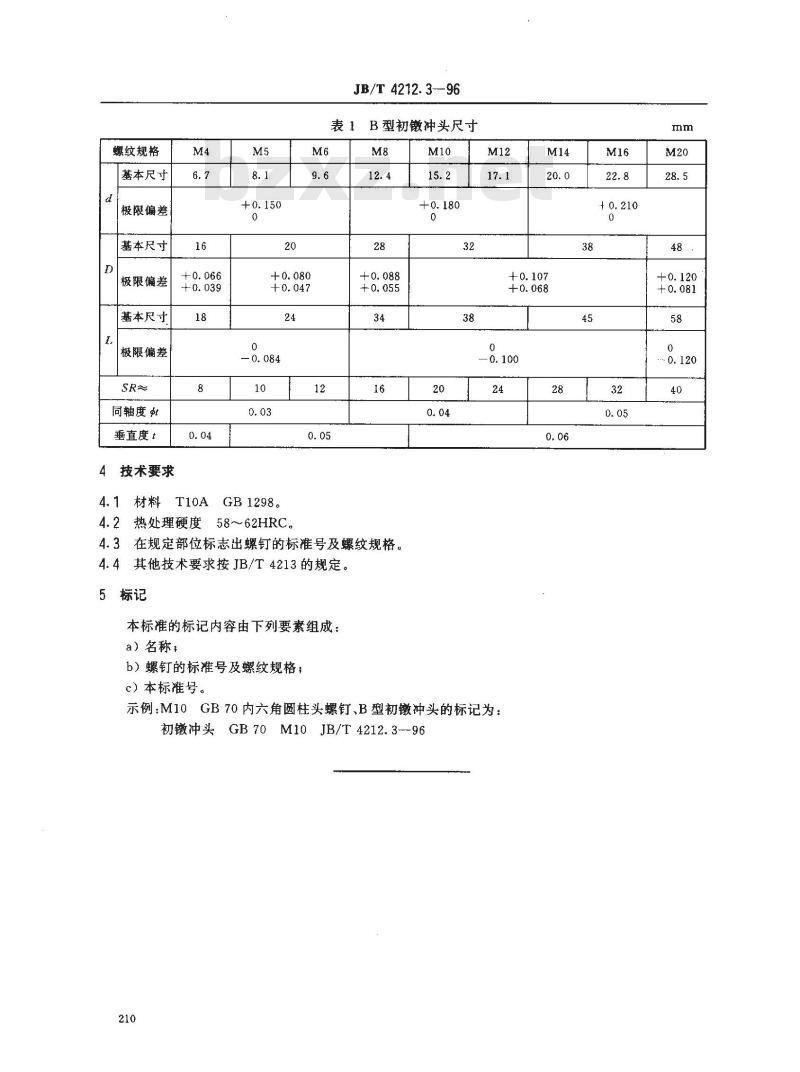

表1B型初镦冲头尺寸
GB1298。
58~62HRC。www.bzxz.net
4.3在规定部位标志出螺钉的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M10GB70内六角圆柱头螺钉、B型初镦冲头的标记为：初镦冲头GB70M10JB/T4212.3---96210
