1范围
中华人民共和国机械行业标准
冷镦螺钉模具
凹模B型
JB/T 4211.10—96
代替 JB4211.10—86
本标准规定了冷镦GB68开槽沉头螺钉、GB69开槽半沉头螺钉、GB819十字槽沉头螺钉、GB820十字槽半沉头螺钉M2～M10B型凹模的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机的模具。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB68—85开槽沉头螺钉
GB69—85开槽半沉头螺钉
GB819—85十字槽沉头螺钉
GB820—85十字槽半沉头螺钉
5碳素工具钢技术条件
GB 1298--86
GB 1299—85
合金工具钢技术条件
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

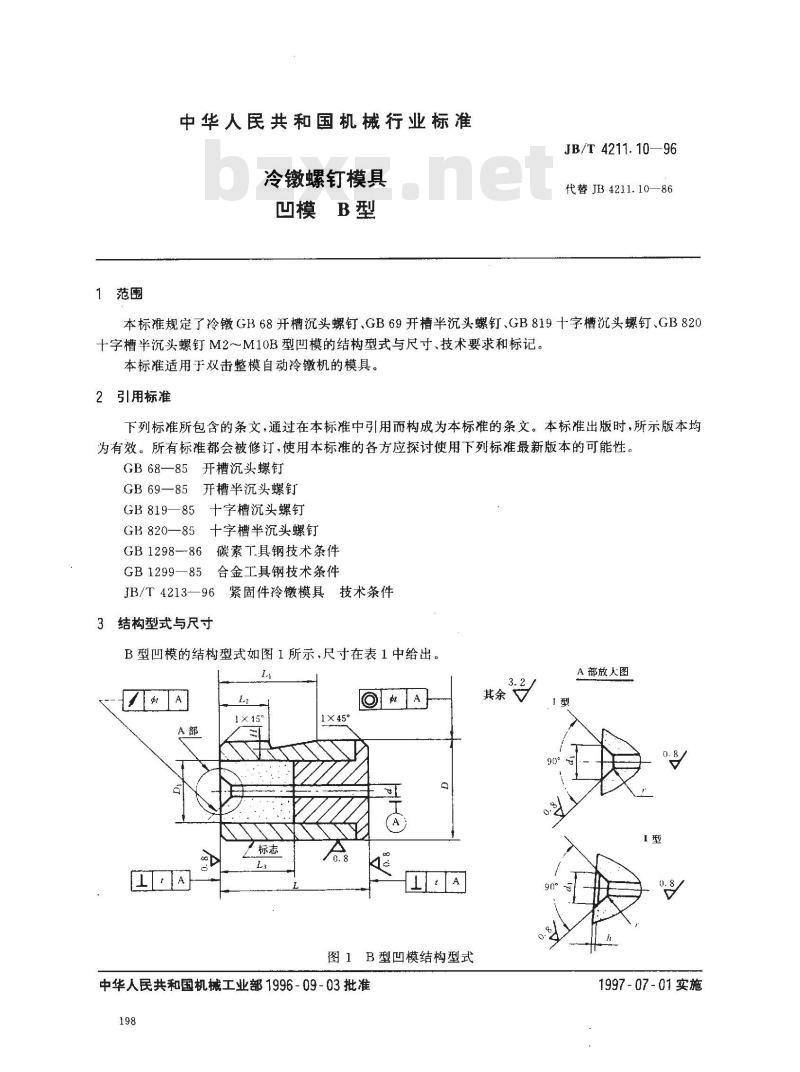

B型凹模的结构型式如图1所示，尺寸在表1中给出。1
B型凹模结构型式
中华人民共和国机械工业部1996-09-03批准198
A部放大图
1997-07-01实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
圆跳动虹
适用机床
垂直度t
JB/T4211.10-96

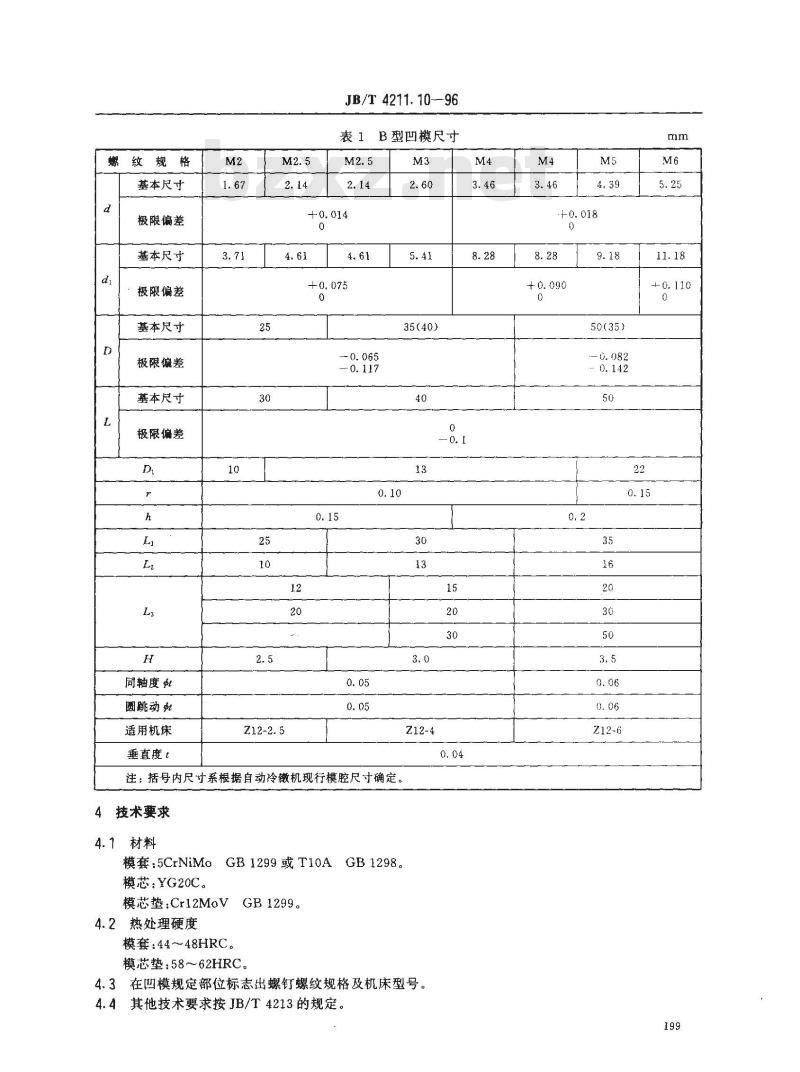

表１B型凹模尺寸
35（40)Www.bzxZ.net
注：括号内尺寸系根据自动冷镦机现行模腔尺寸确定。技术要求
4.1材料
模套：5CrNiMoGB1299或T10AGB1298。模芯：YG20C
模芯垫：Cr12MoV
4.2热处理硬度
模套:44~48HRC。
GB1299。
模芯垫：5862HRC。
4.3在凹模规定部位标志出螺钉螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。M4
50(35)

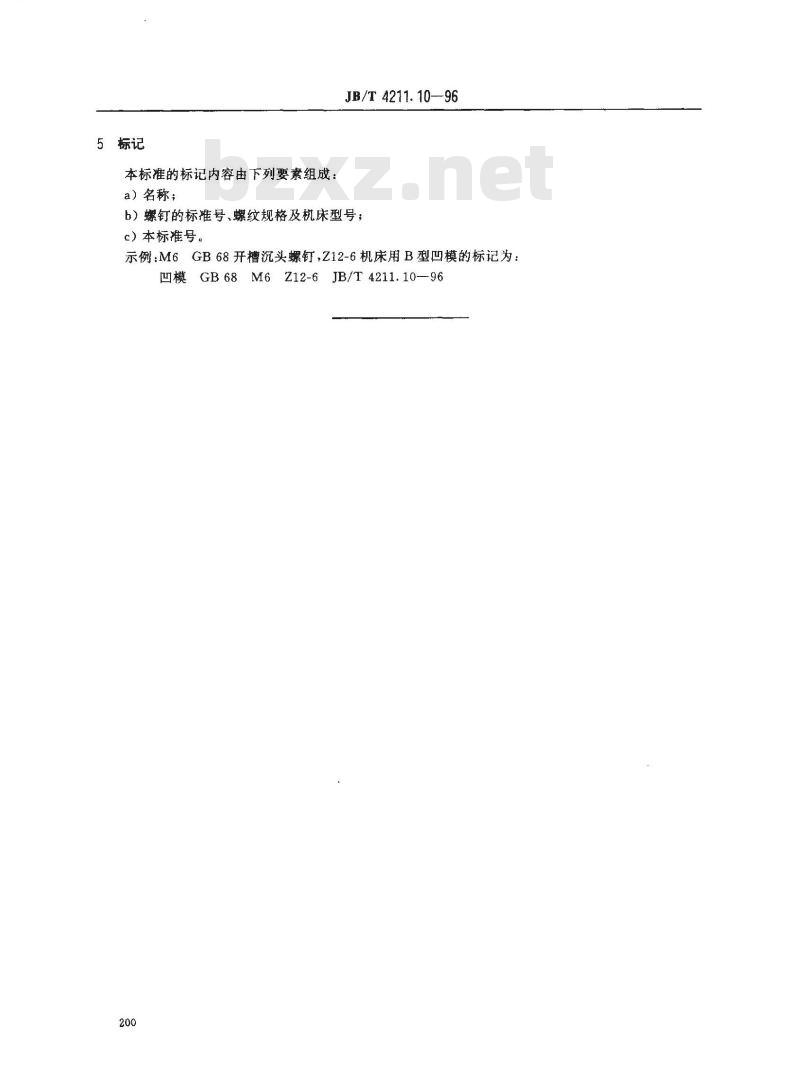

5标记
本标准的标记内容由下列要素组成：a）名称；
JB/T4211.10—-96
b）螺钉的标准号、螺纹规格及机床型号；c）本标准号。
示例：M6GB68开槽沉头螺钉，Z12-6机床用B型凹模的标记为：凹模GB68M6Z12-6JB/T4211.10—96200
