1范围
中华人民共和国机械行业标准
冷镦螺钉模具
凹模A型
JB/T 4211. 9—96
代替JB4211.9--86
本标准规定了冷镦GB65开槽圆柱头螺钉、GB67开槽盘头螺钉、GB818十字槽盘头螺钉M2~M6A型凹模的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB65—85开槽圆柱头螺钉
GB67--85开槽盘头螺钉
GB818--85十字槽盘头螺钉
GB1298--86碳素工具钢技术条件GB1299—85合金工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

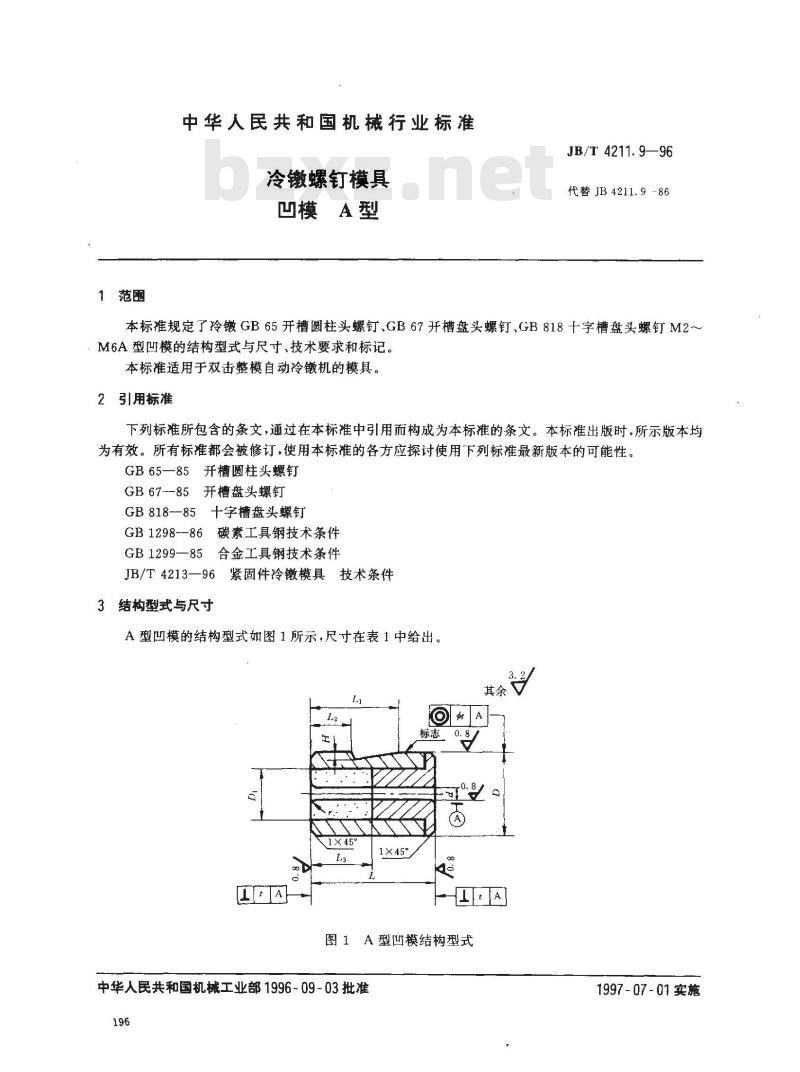

A型凹模的结构型式如图1所示，尺寸在表1中给出。其余
图1A型凹模结构型式
中华人民共和国机械工业部1996-09-03批准196
1997-07-01实施下载标准就来标准下载网
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
适用机床
垂直度：
JB/T4211.9—96

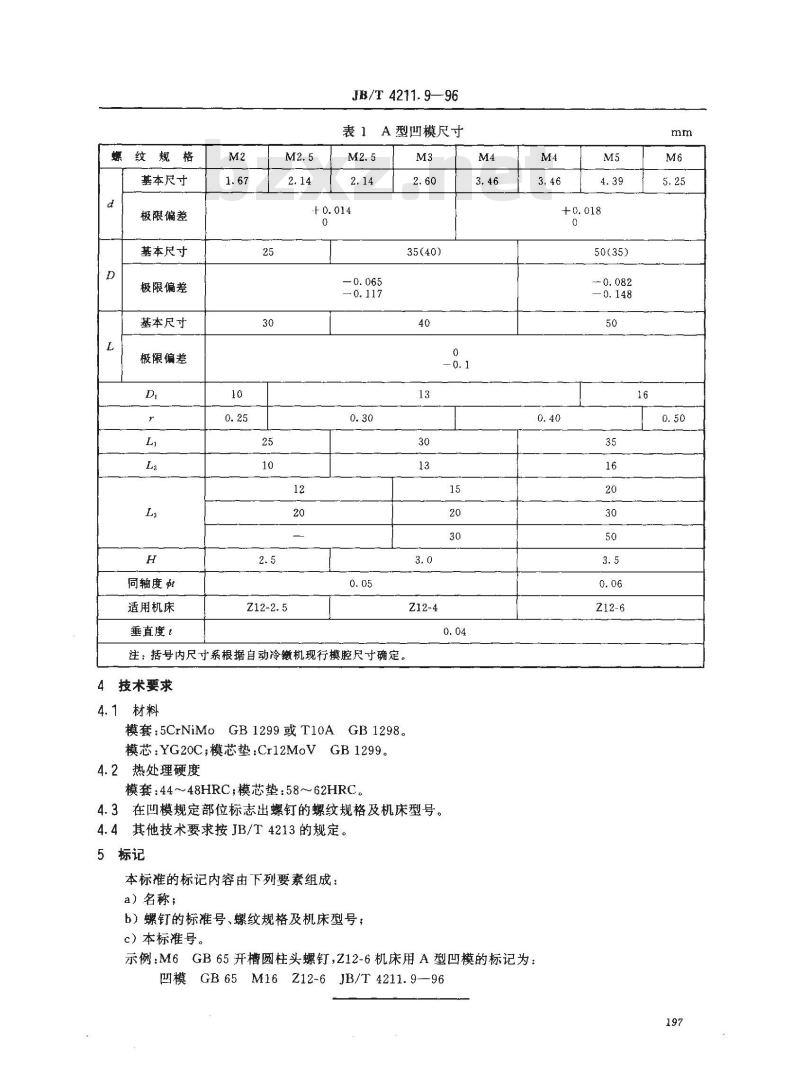

表1A型凹模尺寸
注：括号内尺寸系根据自动冷缴机现行模腔尺寸确定。4技术要求
4.1材料
35(40)
模套：5CrNiMoGB1299或T10AGB1298。模芯：YG20C;模芯垫：Cr12MoVGB1299。4.2热处理硬度
模套：44～48HRC；模芯垫：58～62HRC。4.3在凹模规定部位标志出螺钉的螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号、螺纹规格及机床型号；c）本标准号。
示例：M6GB65开槽圆柱头螺钉，Z12-6机床用A型凹模的标记为：凹模GB65 M16Z12-6 JB/T 4211.9--96M4
50(35)
