【机械行业标准(JB)】 冷镦螺钉模具 终镦冲头 G型

1范围
中华人民共和国机械行业标准
冷镦螺钉模具
终冲头G型
JB/T 4211.7--96
代替 JB4211.7-86
本标准规定了冷镦GB819十字槽沉头螺钉M2～M10G型终镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB819—85十字槽沉头螺钉
GB1222—84弹簧钢
JB/T4213—96紧固件冷镦模具
技术条件
3结构型式与尺寸

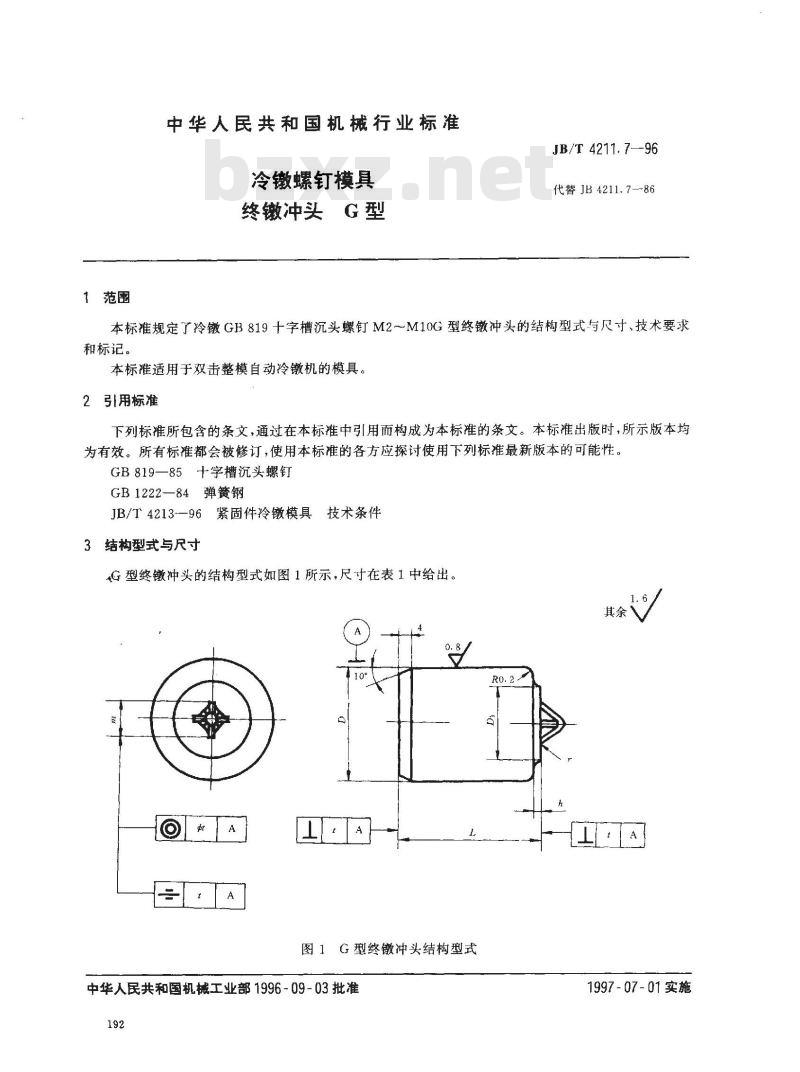

G型终镦冲头的结构型式如图1所示，尺寸在表1中给出。0.8
图1G型终冲头结构型式
中华人民共和国机械工业部1996-09-03批准192
1997-07-01实施
出型十字槽
插入深度
基本尺寸
极限偏差
m最大
基本尺寸bzxZ.net
极限偏差
基本尺寸
极限偏差
同轴度虹
对称度：
垂直度t
技术要求
JB/T 4211.7—96

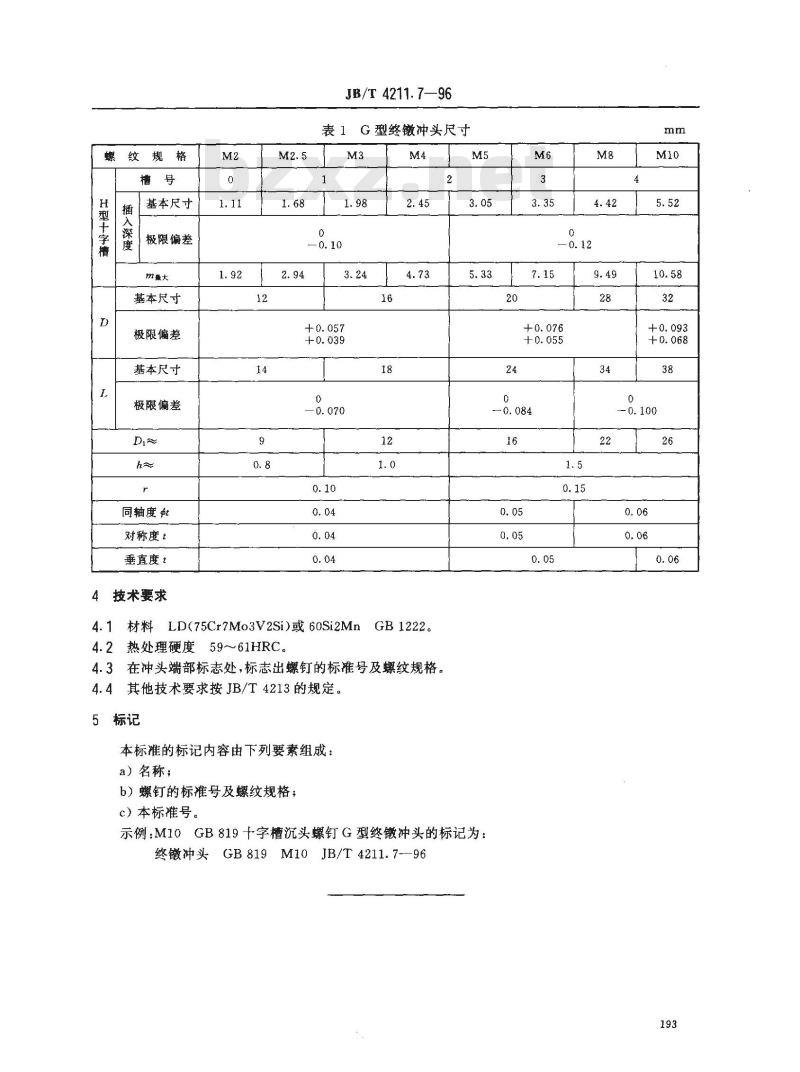

表1G型终镦冲头尺寸
4.1材料LD(75Cr7Mo3V2Si)或 60Si2Mn4.2热处理硬度59～61HRC。
GB 1222。
4.3在冲头端部标志处，标志出螺钉的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M10GB819十字槽沉头螺钉G型终镦冲头的标记为：终镦冲头GB819M10JB/T4211.7--969.49
